Hier erfahren Sie alles über die neuen Funktionen in diesem brandneuen Produkt-Update von Fusion 360.

 ACHTUNG: Die Beiträge und Updates wurden in diesem Forum chronologisch veröffentlicht. Bitte für die aktuellste What´s New nach unten scrollen. Dankeschön.

Benutzerfreundlichkeit und Leistung

Neu! Gruppe Lernen

Wir führen eine neue Lernerfahrung in Fusion 360 ein, mit der sowohl neue als auch erfahrene Benutzer sich schnell mit der Software vertraut machen und so schnell wie möglich produktiv arbeiten können. Diese Funktion befindet sich noch in einer frühen Lebenszyklusphase, aber es war uns wichtig, sie Ihnen bereits jetzt zur Verfügung zu stellen.

Wenn Sie sich jetzt zum ersten Mal bei Fusion 360 anmelden, wird nach dem Schließen des Schnellstarts die Gruppe Lernen angezeigt. Hier finden Sie den ersten Satz an grundlegenden Aufgaben, mit denen Sie sich einen ersten Überblick verschaffen können. Sie können die Gruppe geöffnet lassen oder sie durch einen Klick auf den Pfeil nach rechts schließen. Wenn Sie im Hilfe-Menü die Gruppe Lernen auswählen, wird das Fenster erneut angezeigt.

Sie finden diese grundlegenden Aufgaben in verschiedenen Bereichen der Software, unter anderem in verschiedenen Arbeitsbereichen. Außerdem haben wir Hinweise zu bestimmten Arbeitsabläufen hinzugefügt. Bei der Gruppe Lernen handelt es sich um eine Benutzererfahrung, die ab jetzt stetig weiterentwickelt und mit immer mehr Inhalten gefüllt wird. Unser Anspruch ist es, Ihnen mit dieser Funktion Hilfestellungen zur Verwendung von Fusion 360 zu geben, die Sie auch von unseren Experten in einem persönlichen Gespräch erhalten würden.

Verbessert! Bessere Hervorhebungen für die kontextabhängige Registerkarte bei der Vorschau der Benutzeroberfläche

Wenn Sie bisher eine Skizze in der Vorschau der Benutzeroberfläche gestartet haben, wurde der gesamte Werkzeugkasten blau hervorgehoben. Dadurch wurde signalisiert, dass es sich beim Skizzieren um einen kontextabhängigen Modus innerhalb des Arbeitsbereichs Konstruktion handelte. Wenn Sie dann zurück zur Registerkarte Volumenkörper gewechselt haben, während die Registerkarte Skizze noch aktiv war, war nicht eindeutig gekennzeichnet, ob die Registerkarte Skizze kontextabhängig ist oder nicht. Wenn Sie jetzt eine Skizze beginnen, ist anstatt des gesamten Skizzenwerkzeugkastens nur die Registerkarte Skizze hervorgehoben.

Verbessert! Verbessertes Verhalten von Skizzenabhängigkeiten

Basierend auf Ihrem Feedback haben wir das Verhalten von Skizzenabhängigkeiten bei einer Skizze mit aktivierter Benutzeroberflächenvorschau verbessert. Die offensichtliche Änderung besteht darin, dass jetzt alle Abhängigkeiten vorgabemäßig im Werkzeugkasten angezeigt werden. Es ist also nicht länger nötig, im Dropdown-Menü nach der gewünschten Option zu suchen.



Außerdem verfügt die Option wieder über das kontextabhängige Verhalten. Wenn Sie jetzt Skizziergeometrie auswählen, werden Abhängigkeiten, die nicht Ihrer Auswahl entsprechen, ausgegraut. Die Abhängigkeiten, die der Auswahl entsprechen, bleiben aktiv. Dieses Verhalten ist wirklich hilfreich.

Wir arbeiten bereits an verschiedenen Updates hinsichtlich der Benutzeroberfläche im Allgemeinen, die zum Großteil auf Benutzer-Feedback basieren. Informationen zu diesen Änderungen werden im Blog veröffentlicht.

Verbessert! Tastaturkürzel für das Wechseln zwischen Dokumentenregisterkarten

Wir haben die Tastaturbefehle für das Wechseln zwischen Dokumentenregisterkarten aktualisiert. Wenn Sie jetzt nach rechts zur nächsten Registerkarte wechseln möchten, drücken Sie STRG+TAB. Wenn Sie zur nächsten Registerkarte auf der linken Seite wechseln möchten, drücken Sie STRG+UMSCHALT+TAB. Wenn Sie bei der letzten Registerkarte auf der rechten Seite angekommen sind, gelangen Sie mit STRG+TAB zurück zur ersten Registerkarte.

Verbessert! Abwählen der Verkettungsoption in Ebene entlang Pfad

Wenn Sie jetzt eine Ebene entlang eines Pfads erstellen, können Sie die Verkettungsoption abwählen, wenn für den ausgewählten Pfad mehrere Kanten verkettet sind und Sie diese lösen möchten, um mehr Kontrolle zu haben. Deaktivieren Sie einfach das Kontrollkästchen, und klicken Sie auf die ausgewählten Pfadkanten, um sie aus der Auswahl zu entfernen.

Behoben: Cura wird jetzt korrekt aus dem Dialogfeld 3D-Drucken gestartet

Wenn Cura installiert ist, sollten Sie in der Lage sein, das Cura-Druck-Dienstprogramm im Dropdown-Menü des Druck-Dienstprogramms im Fusion 360-Dialogfeld 3D-Drucken auszuwählen. Klicken Sie dann auf OK, um Cura zu starten. Dabei ist das zu druckende Modell bereits geladen und kann verwendet werden. Offenbar gab es einige Fälle, in denen Cura nicht gestartet werden konnte. Wir haben dieses Problem behoben, jetzt funktioniert die Integration ordnungsgemäß.

Behoben: Ebene an Winkel wird bei Verwendung mit Ursprungsachsen jetzt dynamisch skaliert

Wenn Sie eine Ebene am Winkel erstellen (über das Dropdown-Menü Konstruieren) und diese an der Ursprungsachse platzieren, sollte die Größe der Ebene abhängig von der Ansichtsvergrößerung/-verkleinerung skaliert werden, um die Sichtbarkeit zu erhöhen. Dies war jedoch nicht der Fall. Wir haben das Problem behoben, jetzt wird die Ansicht dynamisch skaliert.

Andere wichtige Fixes:

• Beim Durcharbeiten eines Lernprogramms fiel keySAWRC auf, dass sich Fusion 360 beim Aufrufen von Alle berechnen aufhängte. Der Grund dafür war ein Fehler mit dem Code. Dieser wurde behoben. Jetzt sollte Alle berechnen ordnungsgemäß funktionieren.
• Beim Ziehen eines Blechflansches mit symmetrischen Kanten kam es zu einem Programmabsturz. Anhand der Berichte, die wir erhalten haben, gelang es uns, das Problem nachzuvollziehen und es zu beheben.
• Beim Erstellen von Zeitachsenelementen mit dem Befehl Spule trat ein Problem auf. Nach dem Klicken auf das Zeitachsenelement stürzte Fusion 360 ab. Wir konnten dieses Problem beheben.
• jiarkoCAD meldete ein Problem, bei dem das Extrudieren eines Profils und das Erstellen neuer Körper im Arbeitsbereich Modellieren nicht möglich war. Außerdem wurden einige Körper, die zuvor sichtbar waren, nach der Verwendung des Befehls Alle berechnen nicht mehr angezeigt. Die Behebung dieses Problems dauerte einige Zeit, doch jetzt funktioniert alles wieder ordnungsgemäß.
• Offenbar wurden die Bemaßungsfarben nicht korrekt geändert, wenn Sie die Anzeigeumgebung von Fotoautomat in Grauer Raum änderten, während Skizzenbemaßungen sichtbar waren. Schwarze Bemaßungen in Kombination mit Grauer Raum waren wirklich nicht sehr benutzerfreundlich. Der Fehler wurde behoben.
• HughesTooling meldete ein Problem, bei dem Fusion 360 beim Eingeben einer Gleichung für die Drehungs- oder Verjüngungsoption im Befehl Sweeping die Gleichung für den Benutzer berechnete. Dies funktionierte solange problemlos, bis die Gleichung im Dialogfeld Parameter bearbeitet wurde. Offenbar speicherte Fusion 360 die Gleichung nicht, sodass Benutzer die Zahlen nicht mehr nachvollziehen konnten. Wir haben dieses Problem behoben.
• lang3GXD4 meldete ein Problem, bei dem der neu erstellte Modellkörper nicht im Browser angezeigt wurde, obwohl die Aktion von der Zeitachse erfasst wurde. Wir haben das Problem behoben, jetzt sollten die Daten ordnungsgemäß verarbeitet werden.
• Außerdem haben wir uns mit der Neusortierung von Elementen in der Zeitachse befasst und festgestellt, dass dadurch ein unerwünschtes Verhalten bei veralteten Konstruktionen ausgelöst wurde.
• Wir haben die Parameter stabiler gemacht. Offenbar war es möglich, andere referenzierte Parameter zu löschen. Das war ein Fehler.

Generative Entwurfsoptimierung

Neu! Erste Schritte - Videos

Wir möchten Sie dabei unterstützen, so schnell wie möglich mit der Arbeit beginnen zu können. Deshalb haben wir neue Videos zu den ersten Schritten hinzugefügt. Neuen Benutzern werden diese Videos angezeigt, sobald sie den Arbeitsbereich öffnen. Benutzer, die das generative Design bereits verwenden, können auf diese Inhalte über den Schnelleinstieg im Hilfe-Menü zugreifen.

Neu! Ergebnisvorschau

Viele Benutzer ließen uns wissen, dass Generative Design eine ziemlich steile Lernkurve hat. Deshalb ist es umso ärgerlicher, wenn man Cloud-Punkte aufwendet, ohne eine Vorstellung vom Ergebnis zu haben. Mit der Ergebnisvorschau (in der Gruppe Erzeugen) können Sie jetzt schnell eine Vorschau erzeugen, die darstellt, wie das Ergebnis für das Setup aussieht - und zwar vor dem Übermitteln des Jobs. So können Benutzer das volle Potenzial von Generative Design ohne Zweifel ausschöpfen.

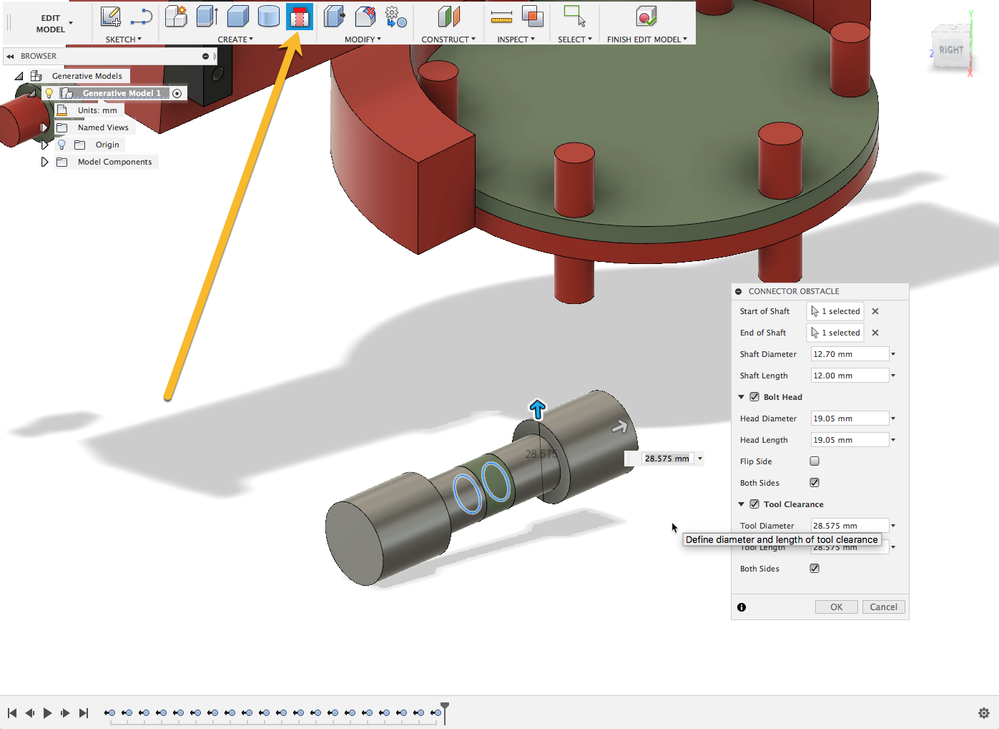

Neu! Werkzeug Verbindungshindernis

Wenn Sie im Arbeitsbereich Modell bearbeiten das Werkzeug Verbindungshindernis verwenden, können Sie diese Hindernistypen jetzt modellieren, indem Sie einfach alle Kanten auf dem Modell auswählen, an denen Sie eine Verbindung platzieren möchten. Mit dem Werkzeug können Sie die Größeneigenschaften für die Verbindung selbst sowie für die Werkzeugabstandsbemaßungen definieren. Es ist nicht mehr nötig, diese Hindernistypen über eine komplizierte Kombination aus Skizzen, Extrusionen und gespiegelten Elementen zu erstellen.

Mit dieser Funktion können Sie Hindernisse für verschiedene Verbindungstypen wie Schrauben, Stifte usw. schnell ausfüllen und den Konstruktionsbereich dadurch besser definieren.

Neu! Additive Fusion 360-Materialbibliothek

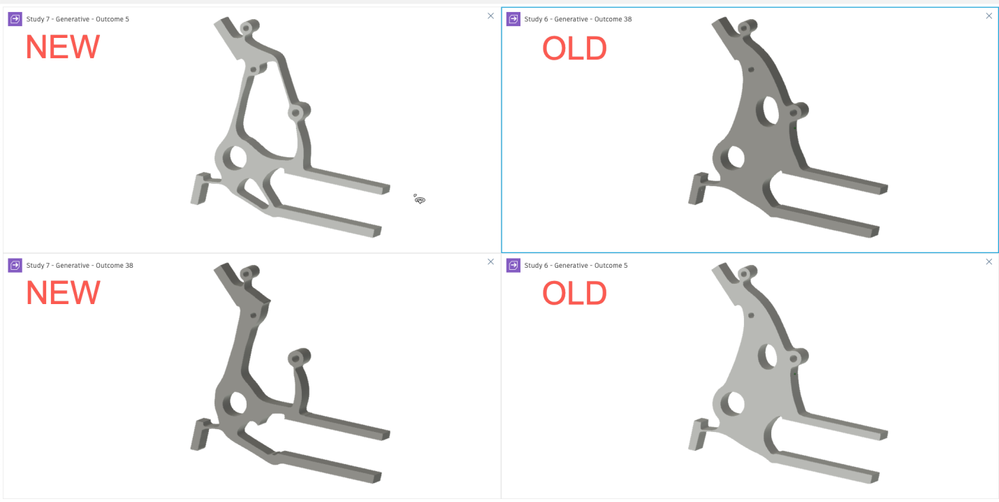

In Generative Design können Sie Additiv als Fertigungsabhängigkeit definieren. Deshalb fanden wir es sinnvoll, Ihnen dort eine Auswahl der am meisten verwendeten, spezifischen Materialien der additiven Fertigung zur Verfügung zu stellen. Diese Materialien finden Sie in der additiven Fusion 360-Materialbibliothek.

Verbessert! Intelligenterer Vorüberprüfungsmechanismus

Uns ist wichtig, dass Sie Generative Design erfolgreich verwenden. Deshalb haben wir den Vorüberprüfungsmechanismus überarbeitet. Dies ist eine weitere Option, die sicherstellt, dass Benutzer keine Jobs übermitteln, die fehlschlagen könnten.

Verbessert! Bericht für veraltete Ergebnisse

In generativen Designstudien war die Informationsbereitstellung hinsichtlich veralteter Ergebnisse sowie fehlerhaften oder unvollständigen Setups nur mittelmäßig. Wir haben Verbesserungen an dieser Funktion vorgenommen.

Verbessert! Auswahl des Cloud-Punktekontos

Wir wurden über ein Problem informiert, bei dem in manchen Fällen beim Übermitteln von Jobs oder Herunterladen von Ergebnissen eine ausreichende Anzahl an Cloud-Punkten angezeigt wurde und die Aktion trotzdem fehlschlug. Dies lag an der Verteilung der Cloud-Punkte auf mehrere Verträge. Wenn Sie jetzt Jobs übermitteln, können Sie auswählen, ob Sie Ihre persönlichen oder gemeinsam genutzten Cloud-Punkte dafür verwenden möchten.

Verbessert! Job-Status für generative Designs

Generative Designjobs haben im Dialogfeld Job-Status jetzt eine eigene Registerkarte. Außerdem wird das Exportieren von Ergebnissen jetzt auch im Dialogfeld Job-Status nachverfolgt. Dadurch wird es viel einfacher, den Überblick über alle generativen Designarbeiten in einer einzigen Ansicht zu behalten.

2D-Zeichnungen
Neu! Durchmessererkennung in der Seitenansicht für kreisförmige Geometrie

Wir haben das Werkzeug Intelligente Bemaßung aktualisiert. Jetzt wird kreisförmige Geometrie auch in einer Seitenansicht erkannt. Wenn Sie zuvor beispielsweise einen Zylinder in der Seitenansicht bemaßen wollten, erhielten Sie nur den Durchmesser. Wenn Sie jetzt die Kante auswählen, erkennt die Software, dass es sich um einen Zylinder handelt und zeigt das Durchmessersymbol neben der Bemaßung an.

Verbessert! Anmerkungen im Messwerkzeug des Zeichnungsblockeditors sind jetzt besser lesbar

Wir haben die Anmerkungslinien für Messen in der Blockeditorumgebung verstärkt, da sie so dünn waren, dass die Lesbarkeit beeinträchtigt war. So war es beispielsweise schwierig zu erkennen, auf welche Messungen sich die Anmerkungslinien bezogen.

Verbessert! In der rechten Ecke von Zeichnungen verankerte Tabellen werden auf der linken Seite anstatt rechts erweitert/verkleinert

Beim Platzieren einer Teilelistentabelle in einer Zeichnung wurde die Ausrichtung der Tabelle zwischen Nach oben/Nach unten und Links/Rechts umgekehrt. Nach dem Platzieren einer Tabelle, in der Regel in einer Ecke des Rahmens, sollte die Tabelle an dieser Position verankert bleiben. Doch beim Ändern der Spaltensichtbarkeitseinstellungen wurde die Tabelle immer nach rechts erweitert/verkleinert. Ganz besonders ärgerlich war dieses Verhalten bei Tabellen, die mithilfe eines rechten Zuordnungspunkts platziert wurden, da der Benutzer die Tabelle manuell zurück an die eigentliche Position verschieben musste, da sie sich vom gewünschten Zuordnungspunkt entfernt hatte. Jetzt werden Tabellen mit rechten Zuordnungspunkten nach links erweitert/verkleinert, sodass der Einfügepunkt fixiert bleibt.

Behoben: Vorgabemäßige Zoomrichtung des Mausrads nicht länger entgegengesetzt der Modellumgebung

JohnLF berichtete von einem Problem, bei dem die Zoomrichtung im Arbeitsbereich 2D-Zeichnungen aus keinem erkennbaren Grund umgekehrt war. Beim Nachvollziehen des Problems stellten wir fest, dass bei der Option Zoomrichtung umdrehen die Voreinstellungen die Zoomrichtung nur für zu diesem Zeitpunkt geöffnete Konstruktionen festlegten. Für alle neuen 2D-Zeichnungen, die nach diesem Zeitpunkt erstellt wurden, trat das Problem immer noch auf. Dieses Problem war uns bereits bekannt, und wir sind davon ausgegangen, dass es bereits behoben war. Wir haben uns noch einmal damit befasst und konnten den Fehler ausmerzen.

Behoben: Drücken von Tab legt den Fokus auf die nächste Tabellenzeile

bcouchVDH63 meldete ein Problem mit einem Tabellenbefehl. Nachdem er einen Wert in eine Zelle eingegeben und Tab gedrückt hatte, um zur nächsten Zelle zu wechseln, reagierte Fusion 360 weder auf diese Aktion noch auf nachfolgende, andere Tastatureingaben. Wir haben dieses Problem behoben.

Andere wichtige Fixes:

• Beim Öffnen einer 2D-Zeichnung wurde Tphan die folgende Fehlermeldung angezeigt: "Die Datei ist beschädigt und funktioniert möglicherweise nur eingeschränkt." Offenbar führten das Vornehmen von Änderungen an der Konstruktionsdatei und das anschließende Schließen von Fusion 360, ohne Letzte abrufen für die mit dieser Konstruktion verknüpfte 2D-Zeichnung auszuführen, beim erneuten Öffnen der Zeichnung zu dieser Fehlermeldung. Dies wurde behoben, jetzt sollten keine Fehlermeldungen mehr angezeigt werden.
• Uns erreichten mehrere Berichte dazu, dass es in Adobe Illustrator 22.0.0 zu Problemen beim Lesen von PDF-Dateien kam, die aus den Arbeitsbereichen 2D-Zeichnung exportiert wurden. Es schien, als enthielten die Bemaßungen nicht den kompletten Text. Wir haben die Ausgabeergebnisse optimiert, es sollte kein Problem mehr auftreten.
• Es gab ein Szenario, in dem die Zeilenhöhe einer Teileliste nach der Größenänderung an der Spaltenbreite nicht immer aktualisiert wurde. Nun findet jedes Mal eine Aktualisierung statt.



CAM

Neu! Option Scharfe Ecken erzeugen beim Drehen

Jetzt können Sie die Form des Drehprofilwerkzeugwegs an konvexen Ecken mithilfe des Parameters Scharfe Ecken erzeugen auf der Registerkarte Durchgänge steuern. Wenn dieser Parameter deaktiviert ist, werden die konvexen Ecken des Werkzeugwegs mit Bogenbewegungen geglättet. Wenn dieser Parameter aktiviert ist, werden die konvexen Ecken des Werkzeugwegs ohne Bogen bearbeitet. Dies stellt sicher, dass äußere Ecken scharf und nicht gerundet sind.

Verbessert! Bohrstangenhalter ist jetzt rund

Bisher wurde die Bohrstange fälschlicherweise mit einem quadratischen Halter modelliert. Jetzt wird die Bohrstange mit einem runden Halter modelliert. Dies ermöglicht das korrekte Visualisieren in einer Simulation sowie das Eliminieren falscher Berichte hinsichtlich Kollisionen mit dem Rohteil.

Verbessert! Planfräsen während Nutenschlichten

Wenn die Operation zum Nutenschlichten zu Beginn eine Planfräsenbewegung enthielt, trat ein Problem beim Bearbeiten von Modellen mit einer axialen Bohrung auf, bei dem sich das Werkzeug nur bis zur Bohrung bewegte. Dies führte dazu, dass Teile des Rohteils unbearbeitet im Bohrungsbereich des Bauteils verblieben. Jetzt wurde der Planfräsenbereich des Werkzeugwegs so geändert, dass das Werkzeug die Bearbeitung bis zum inneren Radius der Nutoperation durchführt und nicht an der Bohrung anhält.

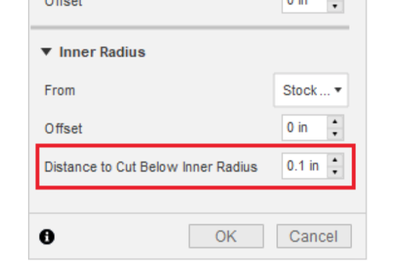

Verbessert! Neue Option in Profil (Einstechen) > Registerkarte Radien

Ein neuer Parameter mit der Bezeichnung Abstand zum Schneiden unterhalb Innenradius ist jetzt auf der Registerkarte Radien verfügbar. Über diesen Parameter kann das Nutwerkzeug in einem bestimmten Abstand unterhalb des Innenradius zusätzlich zum Werkzeugnasenradius bewegt werden, um auch die kleinsten Noppen zu entfernen, die durch das Planfräsen beim Nutenschlichten verursacht wurden.

Verbessert! Bearbeiten eines Werkzeugs in der Werkzeugbibliothek mit Browser-Rechtsklick

Wenn Sie bisher im Browser mit der rechten Maustaste auf ein Werkzeug geklickt und Bearbeiten ausgewählt haben, mussten Sie auf Auswählen und dann mit der rechten Maustaste auf das Werkzeug in der Werkzeugbibliothek klicken, um es zu bearbeiten. Wir haben dies vereinfacht. Jetzt können Sie das Dialogfenster für die Werkzeugbearbeitung direkt in der Werkzeugbibliothek öffnen, nachdem Sie beim ersten Rechtsklick Bearbeiten ausgewählt haben.

Verbessert! Ändern von ungültigen Parametern erfordert keine Werkzeugwegneuberechnungen mehr

Das Ändern von Werkzeugbibliothek-Werkzeugnummern, von Vorschub- und Geschwindigkeitsparametern für das Antasten, der in einem Setup verwendeten WKS-Nummer oder des Kühlmittelmodus erfordert keine Werkzeugwegneuberechnungen mehr, da diese sich nicht auf den Schnittdurchgang auswirken. Sehr praktisch.

Andere wichtige Korrekturen:

• Offenbar wurde der Drehwerkzeughalter in der Simulation/bei der Planung der Werkzeugwege in einer anderen Größe angezeigt als in der Werkzeugbibliothek.
• Die Kollisionskontrolle für Drehprofilein- und -ausfahrten wurde fälschlicherweise für den Werkzeugnasenmittelpunkt anstatt für den Werkzeugkontaktpunkt durchgeführt.
• Wir haben ein Problem mit den additiven Arbeitsabläufen der Fertigungsvorschau behoben, bei dem eine Fehlermeldung angezeigt wurde, wenn ein neues Setup erstellt wurde, für das der Operationstyp auf Fräsen, Drehen oder Drehfräsen sowie Schneiden eingestellt wurde. Es war erforderlich, in Fusion 360 zuerst eine Maschine auszuwählen. Jetzt können Sie ein Setup erstellen, ohne eine Maschine auszuwählen, wenn Sie nicht additiv arbeiten.
• Durch das Aufrufen des Befehls Bauhöhe minimieren wurde das Bauteil in einigen Fällen an eine Position außerhalb der Grundplatte verschoben. Dieses Verhalten war natürlich nicht gewollt.
• Manchmal wurden bei Rohteilsimulationen die auf das Bauteil angewendeten Farben matt anstatt hell und farbenfroh visualisiert.
• Es gab Fälle, in denen nicht alle Durchmesserbohrungen mit demselben Durchmesser gebohrt wurden, obwohl die Option Gleichen Durchmesser auswählen aktiviert war.
• Wir haben das Problem des verzögerten Bildlaufs behoben, das bei großen Werkzeugbibliotheken auftrat.
• Bei der Auswahl aller Ansichten in der Werkzeugbibliothek trat ein Fehler auf, der verhinderte, dass der Benutzer das ausgewählte Werkzeug über einen Rechtsklick bearbeiten konnte.
• Bei der Auswahl eines runden Einsatzes für einen neutralen Halter wurde die Werkzeugvorschau aus unbekannten Gründen nicht mehr angezeigt.
• Es trat ein Problem auf, bei dem der Beschreibungsinhalt für neue Drehwerkzeuge in Werkzeugnamen nicht angezeigt wurde (z. B. Fräswerkzeuge).
• In Mustern genutzte Werkzeuge fehlten in der Werkzeugliste, die in einem Setup der Werkzeugbibliothek verwendet wurde.
• Formfräser fehlte im Dropdown-Menü Verwalten im Arbeitsbereich Fertigen. Dieses Problem haben wir behoben.
• KRoser_12 hatte eine gute Idee, die wir gern umsetzten. Die Befehle für die Ansichtsausrichtung werden jetzt nicht mehr gestapelt, sodass aktive Befehle nicht beendet werden.



Voransichten

Bestehende Zusatzmodule und Skripte können jetzt für die Vorschau der Benutzeroberfläche verwendet werden

Bestehende Zusatzmodule für Fusion 360 sollten jetzt mit der Vorschau der Benutzeroberfläche verwendet werden können. Benutzer müssen jedoch einige Dinge beachten.

Zusatzmodule, die für die Produktionsbenutzeroberfläche geschrieben wurden, beziehen sich auf Gruppennamen, die in der Produktionsbenutzeroberfläche vorhanden sind. Mit der Vorschau der Benutzeroberfläche haben sich die Positionen dieser Gruppen geändert, da sie sich nun auf eigenen Registerkarten befinden. Darüber hinaus wurden auch einige der Gruppennamen geändert. Wir haben für eine 1:1-Entsprechung zwischen den Gruppennamen der bestehenden Produktionsbenutzeroberfläche und den Gruppennamen in der Vorschau der Benutzeroberfläche gesorgt. Die Namen lauten wie folgt:

{ "SketchPanel", "SketchCreatePanel" }
{ "SurfaceScriptsAddinsPanel", "SolidScriptsAddinsPanel" },
{ "SolidMakePanel", "MakePanel" },
{ "SurfaceMakePanel", "MakePanel" },
{ "SurfaceInspectPanel", "InspectPanel" },
{ "DisplaysPanel", "DisplayPanel" },
{ "ResultsPanel", "ResultToolsPanel" },
{ "SimplifyCreatePanel", "SolidCreatePanel" },
{ "SimplifyModifyPanel","SolidModifyPanel" },
{ "SurfaceIdealizePanel", "ShellsPanel" },
{ "InspectPanel", "SketchInspectPanel" },
{ "MeshPanel", "DisplayPanel" },
{ "SimManagePanel", "ManagePanel" },
{ "SimInspectPanel", "InspectPanel" },
{ "AssembleJointsPanel", "AssemblePanel" }

Wenn Ihr Zusatzmodul einen der Gruppennamen links referenziert, finden Sie seine Entsprechung unter dem Gruppennamen auf der rechten Seite. Dies ist eine vorübergehende Lösung, bis die neu geschriebene API die Vorschau der Benutzeroberfläche vollständig unterstützt. Daran arbeiten wir derzeit. Wir halten Sie über unseren Fortschritt auf dem Laufenden, damit Sie Zeit haben, um Ihre Zusatzmodule zu aktualisieren und sicherzustellen, dass sie in der Vorschau der Benutzeroberfläche wie gewünscht funktionieren.

[Tarek_K]

Benutzerfreundlichkeit

Neu! Festellen, ob ein Teammitglied gleichzeitig an derselben Konstruktion arbeitet

Die Zusammenarbeit in einem Team ist praktisch. Leider geschieht es ab und zu, dass die eigene Arbeit durch die Arbeit eines Kollegen überschrieben wird - oft sogar, ohne dass man dies merkt, bevor es zu spät ist. Dies kann für einen erheblichen Rückschlag beim Projektfortschritt sorgen. Bisher gab es keine Möglichkeit zu wissen, wer gerade an derselben Zeichnung wie Sie arbeitet. Das hat sich geändert!

Wir haben eine neue Funktion entwickelt, die Sie darüber informiert, wenn ein Teammitglied an derselben Konstruktion wie Sie selbst arbeitet. Ist dies der Fall, wird ein Benutzersymbol im Schnellzugriff-Werkzeugkasten angezeigt. Wenn Sie den Mauszeiger über das Symbol bewegen, wird eine QuickInfo angezeigt, in der Sie sehen können, wer noch an der Konstruktion arbeitet. Das Konstruktionselement in der Gruppe Daten zeigt außerdem ein Banner an, das darauf hinweist, dass dieselbe Konstruktion von einem Teammitglied verwendet wird.

In diesem Beispiel ändert sich das Symbol im Werkzeugkasten, wenn Phil eine Änderung an der Konstruktion vornimmt und diese speichert. So sehen Sie, dass für diese Konstruktion nun eine neuere Version vorliegt.

Beachten Sie, dass diese Funktion derzeit nur auf einem Team-Hub zur Verfügung steht. Wir arbeiten daran, diese Funktion weiter zu optimieren, und machen sie einem größeren Benutzerkreis zugänglich, sobald sie unseren Vorstellungen entspricht.

Verbessert! Ein modernerer Werkzeugkasten

Basierend auf Ihrem Feedback haben wir den Fusion 360-Werkzeugkasten modernisiert und seine Benutzerfreundlichkeit verbessert. Die Farbpalette ist jetzt neutraler und übersichtlicher und bietet mehr Platz im Ansichtsbereich für Ihre Konstruktionen.

Die Vorschau der Benutzeroberfläche lässt den Werkzeugkasten noch besser aussehen und schließt die Lücke zwischen AppFrame und dem Werkzeugkasten selbst. Wichtige Vorteile der Modernisierung:

• Farben - Neutrale Farben bedeuten weniger Ablenkung.
• Symbole - Die Symbole sind jetzt übersichtlicher.
• Registerkarte Dokument - Nutzt die volle Breite aus, sodass lange Konstruktionsnamen jetzt vorgabemäßig angezeigt werden.
• Registerkarten-QuickInfos - Werden jetzt angezeigt, wenn Sie den Mauszeiger über eine beliebige Dokumentregisterkarte bewegen.
• Registerkarten-Überlauf - Jetzt können Sie mithilfe eines vertrauten Dropdown-Menüs genau auswählen, auf welche Registerkarte Sie wechseln möchten.

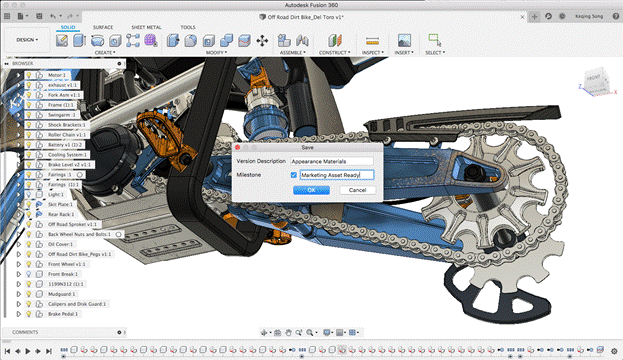

• Speichern des Dokuments - Wenn Sie jetzt eine Konstruktion speichern, gibt das Symbol auf der Dokumentenregisterkarte den Status (Wird gespeichert oder Gespeichert) an.
• Öffnen des Dokuments - Das Öffnen einer Konstruktion kann einige Sekunden dauern. In der unteren rechten Ecke werden ein Fortschrittsbalken und die Meldung „Dokument wird geöffnet...“ angezeigt. Dies weist darauf hin, dass Fusion 360 im Hintergrund arbeitet.

Es wird empfohlen, den Blog-Eintrag zur Modernisierung der Benutzeroberfläche (in englischer Sprache) zu lesen. Dort wird detailliert besprochen, welche Verbesserungen vorgenommen wurden und worin die Unterschiede zur alten Benutzererfahrung liegen.

Erfahren Sie mehr über unsere Arbeit an der Modernisierung der Benutzeroberfläche.

Modellierung:

Neu! Verjüngte Gewinde für Bohrungen

Wenn Sie jetzt mit dem Befehl Bohrung eine Bohrung zur Konstruktion hinzufügen möchten, sehen Sie, dass der neue Bohrungsgewindetyp Gewinde mit Verjüngung hinzugefügt wurde. Dadurch können Sie aus einer Reihe von Gewindetypen auswählen, einschließlich NPT und NPT für PVC-Rohr und Passung. Derzeit sind diese Gewinde nur dekorativ abgebildet. Es ist jedoch geplant, sie wie bei der Verwendung des bestehenden Gewindewerkzeugs modelliert zur Verfügung zu stellen.

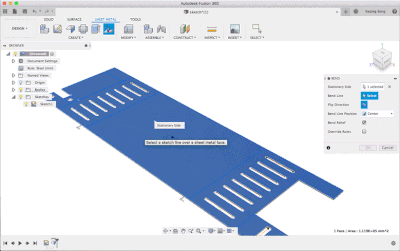

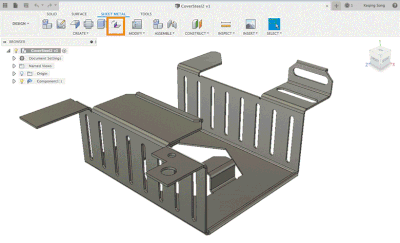

Neu! Biegungsbefehl für Blechbauteile basierend auf DXF-Skizze

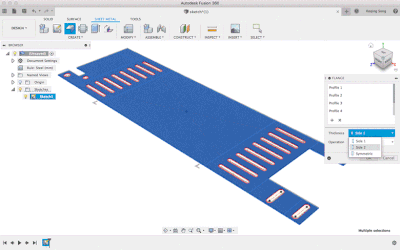

Wenn Sie über Skizzen oder DXF-Dateien verfügen, die Sie für die Erstellung eines Blechbauteils verwenden möchten, ist dies nun mit dem neuen Werkzeug Biegung möglich. Dieses Werkzeug ermöglicht das Auswählen der Skizziergeometrie sowie deren Verwendung als Biegungslinien für Blechlaschen.

Experten-Tipp: Verwenden Sie das Werkzeug Flansch, und erstellen Sie eine Blechlasche aus Ihrer ganzen Skizze, um optimale Ergebnisse zu erhalten. Wählen Sie im Befehl Flansch die Option Seite 2 als die Flanschrichtung aus.

Nachdem Sie die Lasche erstellt haben, müssen Sie sicherstellen, dass die Skizze sichtbar ist. Wählen Sie das Werkzeug Biegung aus, um mit dem Erstellen der Biegungen zu beginnen.

Experten-Tipp: Die Auswahl des stationären Bereichs ist wichtig. Obwohl die komplette Fläche wählbar erscheint, bestimmt die Position des Klicks, welcher Bereich des Flansches stationär bleibt. Sie sollten diese Auswahl also mit Bedacht treffen.

Experten-Tipp: Hinweis zur Reihenfolge der zu erstellenden Biegungen. In der Regel würden Sie beim Falten eines Stücks Papier mit dem größten Knick anfangen und dann nach und nach die kleineren Falze falten. Wenn Sie mit dem Werkzeug Biegung arbeiten, sollten Sie hingegen mit den kleinsten Biegungen beginnen und dann nach und nach die größeren erstellen. Dies ist darauf zurückzuführen, dass die Skizze, mit der Sie arbeiten, stationär ist und nicht auf den Flansch projiziert wird.

Verbessert! Auswählen einer Fläche oder Funktion im Befehl Abrunden wieder verfügbar

Aufgrund von Feedback und Nutzungsdaten haben wir dieses Verhalten wieder eingeführt. Es erleichtert die Auswahl eines Elements für die Abrundung, jedoch ohne die anfänglichen Verarbeitungsfehler. Wenn Sie jetzt den Mauszeiger über die Konstruktion bewegen, können Sie Flächen oder Kanten auswählen, die abgerundet werden sollen. Experten-Tipp: Versuchen Sie, das Modell zu vergrößern, damit der Flächenbereich größer ist und die Flächen besser hervorgehoben werden können. Durch das Gedrückthalten der Auswahlaktion können Sie auch die Option Durchgang auswählen verwenden.

Skizzieren

Verbessert! Verwenden von Modellkanten als Spiegelachsen

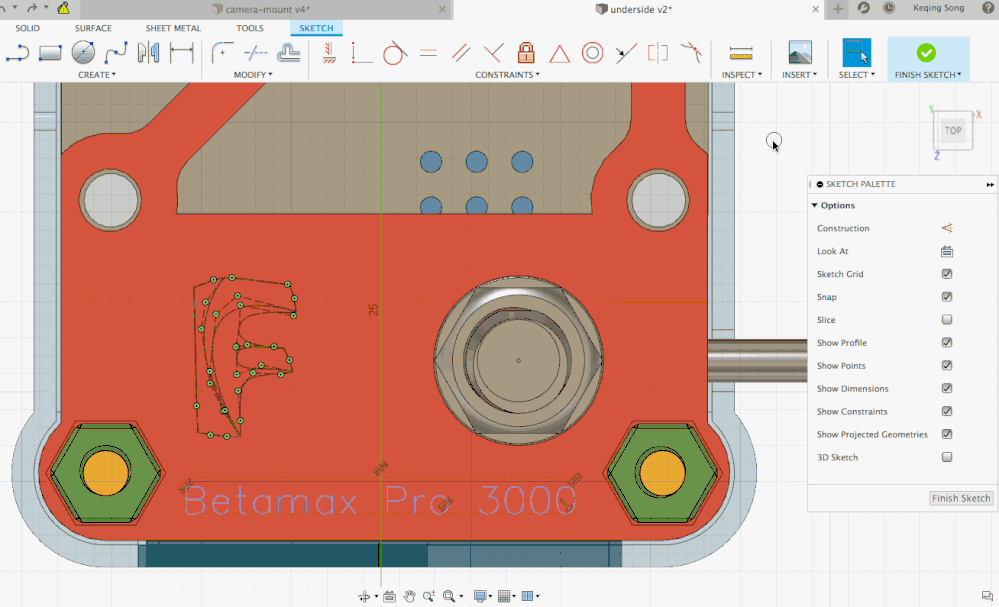

Wenn Sie bisher Skizziergeometrie spiegeln wollten, konnten Sie nur eine andere Skizzierlinie als Spiegelachse verwenden. Jetzt können Sie, anstatt beliebige Linien nur für die Spiegelreferenz zu erstellen, die Modellkanten als Spiegelachse verwenden.

Verbessert! Verschieben von Bemaßungen nach der Platzierung

Wenn Sie einen Skizzierversatz bemaßt haben, gab es Fälle, in denen die Bemaßung automatisch innerhalb des tatsächlichen Versatzabstands platziert wurde. Dies führte zu einer wenig benutzerfreundlichen Ansicht. Wenn Sie jetzt einen Versatz bemaßen, können Sie die Bemaßung verschieben und die Anzeige übersichtlicher gestalten.

Verbessert! Einblenden und Ausblenden von Bemaßungen

Aufgrund Ihres Feedbacks haben wir außerdem die Option zum Einblenden/Ausblenden aller Skizzenbemaßungen hinzugefügt. Dies sorgt für eine aufgeräumtere Anzeige der Skizzen. Wenn Sie sich im Skizziermodus befinden, erfolgt der Zugriff über die Skizzenpalette. Alternativ können Sie sie über einen Rechtsklick auf das Skizzenobjekt im Browser und die Auswahl von Bemaßung anzeigen einblenden (vorausgesetzt, die Skizze ist ebenfalls sichtbar).

Generative Entwurfsoptimierung

Neu! Neue Werkzeugkastensymbole für Durchsuchen

Wir arbeiten weiter daran, die Benutzererfahrung für Durchsuchen in Generative Design zu optimieren. Wenn Sie jetzt ein einzelnes Ergebnis betrachten, sind die Befehle, die sich zuvor in verschiedenen Werkzeugkastenbereichen befanden, in einem praktischeren Layout zusammengefasst. Außerdem wurde ihre Anzeige überarbeitet.

Verbessert! Download-Möglichkeit für verwendbare Ergebnisse

Sie haben berichtet, dass einige der heruntergeladenen Ergebnisse, die in Fusion 360 importiert wurden, mit schadhaften Elementen geöffnet wurden (rote Elemente auf der Zeitachse). Um dieses Problem zu beheben, haben wir einen zusätzlichen Konvertierungsansatz ohne Konstruktionsverlauf implementiert. So wird sichergestellt, dass Sie immer ein gültiges CAD-Ergebnis erhalten.

Verbessert! Intelligentes Dialogfeld Fräsen

Wir haben ein Problem entdeckt, bei dem die Fräsparameter (Minimaler Werkzeugdurchmesser, Werkzeugschulterlänge und Kopfdurchmesser) nicht aufeinander Bezug nahmen. Dadurch war es dem Benutzer möglich, ungültige Wertekombinationen zu definieren. Dies wurde behoben, und das Dialogfeld erkennt jetzt, welche Werte zulässig und unzulässig sind.

2D-Zeichnungen

Neu! Unterstützung für verjüngte Gewinde

Da verjüngte Gewinde im Befehl Bohrung verfügbar sind, müssen sie auch auf einer 2D-Zeichnung angezeigt werden können. Abhängig von der verwendeten Norm (ISO oder ASME) können Sie jetzt ordnungsgemäß zwischen verjüngten Gewinden in Seiten- und Vorderansichten auf einer 2D-Zeichnung unterscheiden.

CAM

Neu! Vergleich der Rohteilsimulation

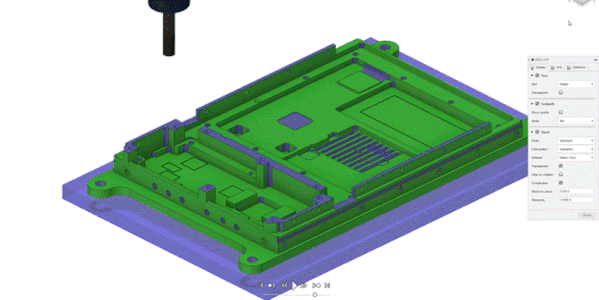

Es gibt eine neue Option im Dropdown-Menü Farbdarstellung des Simulationsrohteils, die die Verwendung einer Vergleichsfarbgebung ermöglicht. Die Einfärbung des Rohteils ermöglicht in vielen Fällen einen schnellen und aussagekräftigen Überblick über Bearbeitungsprobleme, die sowohl die Bauteilqualität als auch die Schneidleistung betreffen können. Dabei wird das simulierte Rohteil mit drei Farben dargestellt. Blau steht für überschüssiges Rohteilmaterial, Grün für Rohteilmaterial innerhalb der Toleranz und Rot für Kollisionen. Die zwei numerischen Textfelder Rohteil-Aufmaß und Toleranz geben die Toleranzwerte an.

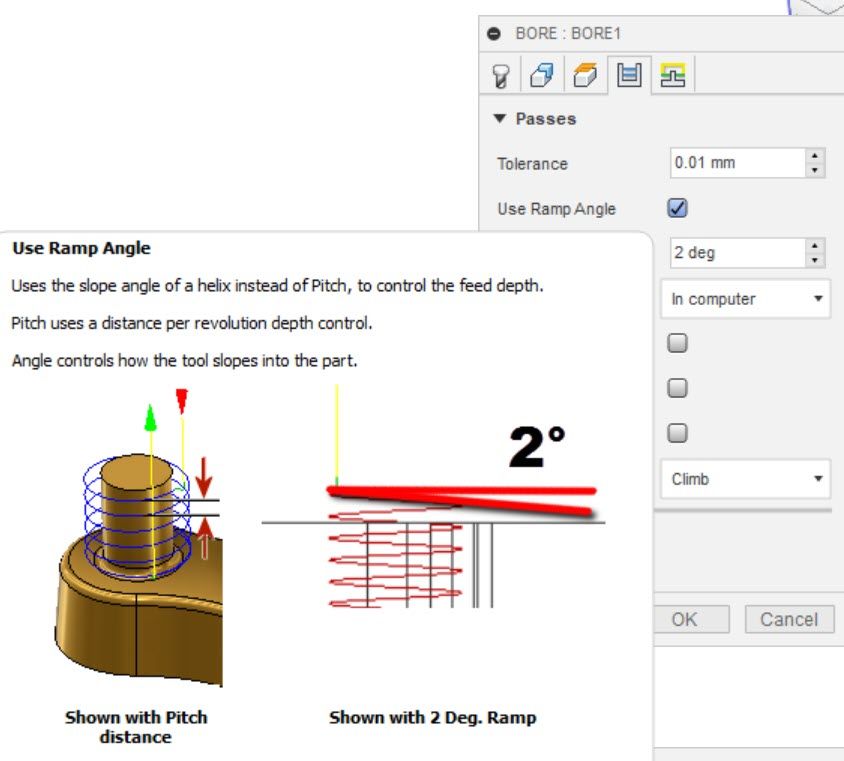

Verbessert! Mehr Kontrolle über den Winkel des Schneidedurchgangs beim Gewindefräsen

Zachwenner schlug vor, dem Benutzer mehr Kontrolle über die Startposition beim Gewindefräsen zu geben. Einige Gewinde müssen in einem bestimmten Startwinkel positioniert werden, damit sie ordnungsgemäß mit anderen Bauteilen verwendet werden können. Basierend auf diesem IdeaStation-Vorschlag und der dafür gezeigten Unterstützung verfügt der Werkzeugweg für das 2D-Gewindefräsen jetzt über die Möglichkeit, den Winkel, in dem der Schneidedurchgang für den Gewindewerkzeugweg den Kontakt herstellt, anzupassen. Gegebenenfalls wird dabei ein bestimmtes Element, zum Beispiel ein Punkt, berücksichtigt.

Verbessert! Langloch-Werkzeug für 5-Achs-Wälzen- und Multi-Achsen-Kontur-Werkzeugwege

paysagine wollte die Definition des Langloch-Werkzeugs für 5-Achs-Wälzen- und Multi-Achsen-Kontur-Werkzeugwege verwenden. Seth Madore konnte mit einem Workaround helfen, aber wir waren der Meinung, dass diese Vorgehensweise in eine richtige Funktion umgewandelt werden sollte. Diese steht nun zur Verfügung.

Verbessert! Verwenden der gleichmäßigen Tiefenzustellung für 2D-Flächen-Werkzeugwege

Bei der Verwendung von 2D-Kontur und 2D-Tasche mit mehreren Tiefen gibt es die Option Gleichmäßige Tiefenzustellungen verwenden. Dadurch wird der maximale Tiefenzustellungswert reduziert, sodass jede Zustellung gleich ist. Jetzt ist diese Option auch für den 2D-Flächen-Werkzeugweg verfügbar.

Verbessert! Verwenden von Gleichen Durchmesser auswählen in Bohrungen, Gewinden und Kreistaschen

ArjanDijk hat sich die Option Gleichen Durchmesser auswählen für das Bohren, kreisförmige Fräsen und Gewindefräsen auf Bohrungen nach dem Vorbild der Option beim Bohren von Bohrungen gewünscht. Wir sind ebenfalls der Meinung, dass es mühselig ist, diese Operationen jeweils einzeln auszuführen. Deshalb haben wir diese Option auch hier bereitgestellt. Wenn die Option aktiviert ist, sucht Fusion 360 alle Bohrlöcher mit demselben Durchmesser und wählt sie zusätzlich zur von Ihnen ausgewählten Bohrung aus.

Verbessert! Auswählen desselben Durchmessers beim Inselfräsen

Die Option Gleichen Durchmesser auswählen ist bei der Arbeit mit Bohrlöchern, Gewinde- und Kreistaschenbohrungen sehr praktisch. Ebenfalls hilfreich ist es, wenn der Benutzer Außenbohrungen (Inseln) mit demselben Durchmesser auswählen kann. Jetzt ist beides möglich.

Verbessert! Setups mit mehreren Körpern

Bei Setups mit mehreren Körpern ist es nicht immer hilfreich, wenn alle automatisch ausgewählt werden. Jetzt können Sie die Auswahl genau steuern, und zwar abhängig davon, wie viele Körper in Ihrem Setup vorhanden sind. Gibt es in Ihrem Setup einen Körper, wird dieser automatisch ausgewählt. Sind mindestens zwei Körper im Setup vorhanden, wird keine Auswahl getroffen.

Verbessert! Von Datei für Restmaterialbearbeitung wieder verfügbar

Nick.rempp fragte, warum die Option Von Datei für die Restmaterialbearbeitung nicht mehr zur Verfügung stand. Wir haben diese Option im letzten Update entfernt, da sie fehlerhaft war und wir dachten, alternative Arbeitsabläufe seien eine bessere Lösung. Das war nicht der Fall. Die Option funktionierte besser als gedacht, und einige Benutzer erzielten eine hohe Produktivität damit. Jetzt steht diese Option wieder zur Verfügung.

Wichtige Korrekturen in diesem Update:

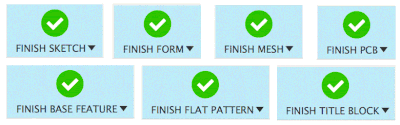

Benutzerfreundlichkeit: Skizze beenden. Abwicklung beenden. Form fertig stellen. Es gab wirklich viele Möglichkeiten, einen Modus zu beenden. Hier haben wir für mehr Klarheit und Übersichtlichkeit gesorgt. Alle Befehle, die zum Beenden dienen, verwenden jetzt „fertig stellen“ anstatt „beenden“ oder weitere Varianten. Dadurch wird die Aktion über verschiedenen Umgebungen hinweg konsistent gestaltet.

Benutzerfreundlichkeit: Tcrxelizondo und andere Benutzer haben uns darüber informiert, dass sich manche Datei-Uploads scheinbar aufhängen und nie 100 % erreichen. Wir haben uns die Uploads angesehen und das Problem behoben. Jetzt sollten alle Uploads ordnungsgemäß durchgeführt werden können. Sollte das Problem weiterhin bestehen, wenden Sie sich im Support-Forum an uns, damit wir Ihnen bei der Behebung helfen können.

Skizze: Anscheinend war es in Fusion 360 nicht möglich, eine Achse als die Spiegelachse unter Skizze > Spiegeln zu verwenden. Diesen Fehler haben wir behoben.

Generatives Design: Fehlerhafte Anzeige von Hindernissen

Es trat ein Problem auf, bei dem Hindernisse nicht berücksichtigt wurden, wenn einer der als Hindernis definierten Körper im Arbeitsablauf Modell bearbeiten entfernt wurde. Wir haben dieses Problem behoben, jetzt verhalten sich alle Hindernisse ordnungsgemäß.

2D-Zeichnung: Falsche Anzahl von Bauteilen in Bauteilliste

MariusBaard berichtete in unseren Foren, dass in seinen Zeichnungsbauteillisten die falsche Anzahl von Bauteilen für seine Konstruktion angezeigt wurde. Dies lag an einem Fehler bei der Logik, die in die Smart Templates integriert ist. Wir konnten dieses Problem beheben. Jetzt sollten die Bauteillisten die korrekten Werte aus der Konstruktion wiedergeben.

Fertigen: Wir haben ein Problem bei Schrupp- und Schlichtoperationen in Drehprofilen behoben, bei dem das Werkzeug tiefer schnitt als gewünscht. Dabei handelte es sich um unerwünschtes Verhalten.

Fertigen: Es trat ein weiteres Problem auf, bei dem Einfahrt- und Ausfahrtwinkel auf der Rückseite des Bauteils bei Werkzeugwegen für Schrupp- und Schlichtoperationen in Drehprofilen nicht berücksichtigt wurden. Wir konnten diesem Problem auf den Grund gehen, jetzt funktioniert Fusion 360 wieder ordnungsgemäß.

Fertigen: jharman2 hat berichtet, dass die Option Nasenradius für die Funktion Drehen aus unbekannten Gründen nicht mehr angezeigt wurde. Jetzt ist das Eingabefeld Eckenradius auf der Registerkarte Einfügen beim Bearbeiten nicht mehr ausgeblendet, nachdem Sie auf der Kontextmenüoption Bearbeitungswerkzeug auf eine bestimmte Operation geklickt haben. Außerdem wird für auf diese Art und Weise geänderte Werkzeuge der Eckenradiuswert nicht mehr auf 0 gesetzt, wodurch Kollisionen entstehen konnten.

Fertigung: Der Werkzeugweg 2D-Kontur wird nach dem Ändern von Registerkarteneinstellungen neu generiert.

Fertigen: Bisher mussten Sie beim 2D-Bohrfräsen zwei separate Bohrfräsoperationen erstellen, da zwei offene Bohrungen nicht gemeinsam erstellt werden können. Dies sollte in einem Vorgang möglich sein.

Vorschau der Benutzeroberfläche: Bestillsicsu machte uns darauf aufmerksam, dass wir vergessen hatten, den Befehl Blechregeln im Dropdown-Menü Ändern hinzuzufügen, obwohl der Befehl bereits vorgabemäßig im Werkzeugkasten angezeigt wird. Generell gilt: Werden Befehle im Werkzeugkasten angezeigt, sollten Sie auch im Gruppen-Dropdown-Menü vorhanden sein.

Vorschau der Benutzeroberfläche: Es gab ein Problem mit dem Arbeitsbereich Generatives Design, bei dem beim Rechtsklicken auf das Design und Auswählen von Zu Fusion-Modell wechseln der Werkzeugkasten falsche Elemente anzeigte. Offenbar war die Option Zu Fusion-Modell wechseln veraltet und wird nicht mehr unterstützt. Dennoch wurde sie in der Vorschau der Benutzeroberfläche noch angezeigt. Wir haben dieses Problem behoben.

[Tarek_K]

Benutzerfreundlichkeit

Rückzug aus Mac App Store

Dieses Update ist das letzte Update, das wir für die Mac App Store-Version von Fusion 360 veröffentlichen. Ab dem nächsten Update wird Fusion 360 nicht mehr im Mac App Store angeboten. Dafür konzentrieren wir uns darauf, das Versions-Update für Fusion 360 auf der Autodesk Fusion 360-Produktseite bereitzustellen.

Diese Entscheidung ist uns nicht leicht gefallen, wir sind aber davon überzeugt, dass dies für uns der richtige Weg ist. Indem wir uns auf eine Bereitstellungsmethode konzentrieren, anstatt mehrere Bereitstellungen an verschiedenen Orten zu bieten, erhöhen wir unsere Kontrolle über die Updates. Zudem wird es keinen Funktionsunterschied zwischen verschiedenen macOS-Versionen von Fusion 360 mehr geben, da alle Updates aus derselben Quelle stammen.

Doch es gibt keinen Grund zur Sorge, wenn Sie derzeit die Mac App Store-Version von Fusion 360 verwenden. Folgen Sie einfach den Anweisungen in diesem Artikel, dann können Sie Ihre Arbeit an Konstruktionen ohne Unterbrechung fortsetzen.

Rückzug von Fusion 360 aus dem Mac App Store - Anleitung zur weiteren Vorgehensweise

Wir bedanken uns bei Apple und den Betreibern des Mac App Stores für die gute Zusammenarbeit. Außerdem möchten wir uns bei Ihnen, der Community, für Ihre anhaltende Unterstützung bedanken. Fusion 360 für macOs wird weiterhin unterstützt, verbessert und entwickelt.

Sekundäre Einheiten für das Messwerkzeug

Wenn Sie jetzt eine Fläche oder Kante mit dem Messwerkzeug auswählen, können Sie bei Bedarf auch die sekundären Einheiten anzeigen. Auf diese Weise können Sie Messergebnisse im selben Dialogfeld direkt sowohl in metrischen als auch in britischen Einheiten anzeigen.

Verknüpfung lösen für mehrere Komponenten mit Querverweisen

Verbessert! Maximierte Registerkarte Dokument für die optimierte Anzeige von Konstruktionsnamen

Der für Konstruktionsdokumente auf der Registerkarte Dokument zur Verfügung stehende Platz und seine Maximierung wurden optimiert. Auf diese Weise wird auch dann noch der vollständige Name angezeigt, wenn mehrere Registerkarten geöffnet sind.

Behoben: Problem mit der Werkzeugkastenskalierung bei der HiDPI-Auflösung

Einige Benutzer, die Fusion 360 unter Windows mit HiDPI-Auflösung ausführen, berichteten von abgeschnittenen Benutzeroberflächen im Werkzeugkasten, und zwar in einem Ausmaß, in dem Fusion 360 beinahe unbenutzbar war. Wir haben uns den Code angesehen und herausgefunden, dass ein Teil des Codes in Kombination mit der HiDPI-Überschreibungsoption Probleme verursachte. Wir konnten dieses Problem beheben. Jetzt sollte der Werkzeugkasten nicht mehr abgeschnitten werden, auch, wenn die Überschreibungsoption aktiviert ist.

Behoben: Rechtsklick > Arbeitsbereiche > 2D-Zeichnung führt jetzt vorgabemäßig zu Neue Zeichnung aus Konstruktion

Wussten Sie, dass Sie auf Arbeitsbereiche zugreifen können, indem Sie das Kontextmenü verwenden? Wir haben festgestellt, dass der Zugriffspunkt 2D-Zeichnung funktionslos war. Jetzt wird vorgabemäßig die Option zum Erstellen einer 2D-Zeichnung basierend auf der aktiven Konstruktion angeboten.

Behoben: Fusion 360-Symbol wird nach Update unter Windows nicht mehr verschoben

Es ist ärgerlich, wenn sich Dinge nicht an ihrem gewohnten Platz befinden. Deshalb haben wir Verbesserungen an Fusion 360-Updates vorgenommen. Jetzt wird das Fusion 360-Symbol nicht mehr ersetzt, verschoben oder geändert, wenn die Software unter Windows aktualisiert wird.

Behoben: ESC-Taste stoppt Zeitachsenwiedergabe

HughesTooling hat einen Fehler bemerkt, bei dem das Drücken der ESC-Taste während der Wiedergabe der Zeitachse nicht mehr zum Anhalten der Wiedergabe führte. Offenbar gab es einen Fehler mit der Befehlsauslösung. Wir konnten dies beheben, jetzt funktioniert die ESC-Taste wieder ordnungsgemäß.

Namensproblem mit Registerkarte Skizze in Leiterplattenumgebung behoben (in Vorschau der Benutzeroberfläche)

Beim Erstellen einer Skizze auf der kontextabhängigen Registerkarte Leiterplatte bestand Zugriff auf die Skizzierwerkzeuge, doch die Registerkarte Skizze wurde nicht angezeigt. Dies wurde durch einen Fehler im Code verursacht. Wir haben ihn korrigiert.

Netzschnittskizze erstellen verschoben nach Registerkarte Volumenkörper > Dropdown-Menü Erstellen (in Vorschau der Benutzeroberfläche)

Wir haben den Befehl Netzschnitt erstellen in Netzschnittskizze erstellen umbenannt und den Befehl aus der Gruppe Erstellen in der Skizzenumgebung in die Gruppe Erstellen unter Konstruktion > Registerkarte Volumenkörper verschoben. Jetzt können Sie den Befehl verwenden, ohne in die Netzumgebung wechseln zu müssen.

Jeevesme berichtete, dass es beim Wechseln zur Registerkarte Werkzeuge in der Vorschau der Benutzeroberfläche aufgrund einiger der verwendeten Zusatzmodule in Fusion 360 zu einem Problem kam, bei dem Fusion 360 nicht mehr reagierte. Wir gingen dem Problem auf den Grund und konnten es beheben. Jetzt funktioniert Fusion 360 auch bei der Verwendung von Zusatzmodulen mit älterer API ordnungsgemäß.

Wenn Sie in der Netzumgebung mit Netzkörpern arbeiten, sollte das Auswahlverhalten automatisch so angepasst werden, dass Netzoberflächen anstatt Volumenkörperflächen ausgewählt werden. Dies war nicht der Fall, wenn Netz eine Registerkartenumgebung im Modus Direkte Modellierung war. Dadurch war das Auswählen von Bereichen einer Netzoberfläche praktisch unmöglich.

Behoben: Problem mit der Anzeige des Werkzeugkastens beim Schließen/Übernehmen im Dialogfeld Erzeugen

Es gab Situationen, in denen beim Schließen oder Übernehmen des Dialogfelds Erzeugen im Arbeitsbereich Generatives Design in der Produktionsbenutzeroberfläche der Werkzeugkasten einfach nicht mehr angezeigt wurde. Der Werkzeugkasten konnte nur durch einen Klick an einer beliebigen Stelle im Ansichtsbereich wieder angezeigt werden. Dieses Problem trat auch in anderen Arbeitsbereichen auf. Wir konnten es beheben.

Datenmanagement und Zusammenarbeit

Neu! Papierkorb jetzt in Fusion Team verfügbar

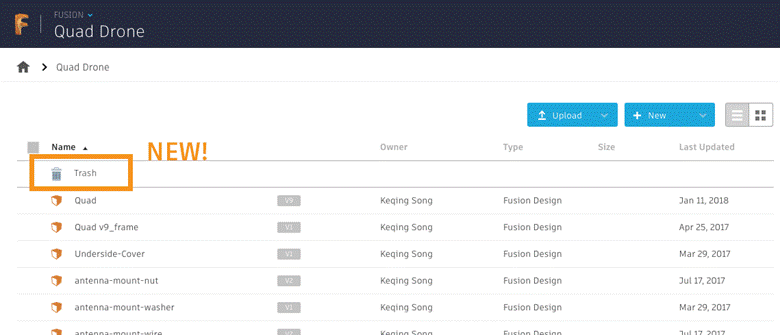

Es gibt endlich einen Papierkorb! Wenn Sie jetzt über die Gruppe Daten auf Fusion Team zugreifen (durch einen Klick in den Projektnamen), erhalten Sie die Benachrichtigung, dass nun ein neuer Papierkorb zur Verfügung steht. Dies bedeutet, dass gelöschte Elemente nicht unwiderruflich verloren gehen. Wenn Sie das nächste Mal eine Konstruktion löschen, wird die gelöschte Datei im Papierkorb angezeigt.

Wenn Sie mit mehreren Teammitgliedern an einem Projekt arbeiten und selbst der Projektadministrator sind, haben Sie Zugriff auf den Papierkorb und können die gelöschten Dateien verwalten.

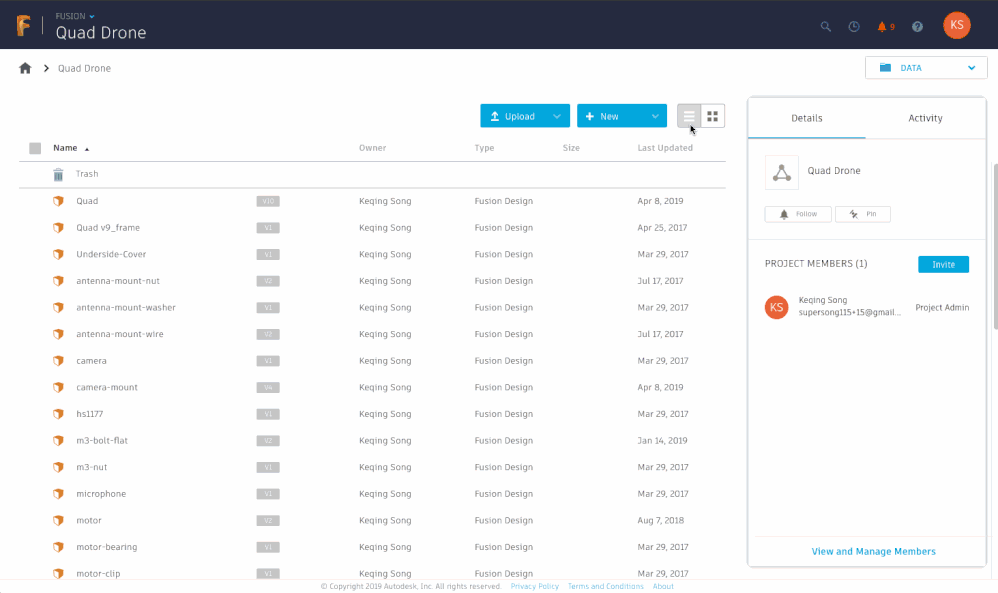

Im Papierkorb werden die gelöschten Elemente (Dateien und Ordner) sowie das Datum des Löschvorgangs angezeigt. Wie gewohnt können Sie eine Datei oder einen Ordner im Papierkorb wiederherstellen, indem Sie mit der rechten Maustaste darauf klicken und Wiederherstellen auswählen. Das Element wird am ursprünglichen Speicherort wiederhergestellt.

Modellierung:

Neuer physischer Abstandstyp in Ebene entlang Pfad an einem Punkt

Wenn Sie jetzt Ebene entlang Pfad verwenden, eine Ebene mit einem bestimmten Abstand platzieren und dafür einen tatsächlichen Abstandswert anstatt eines Maßstabswerts verwenden möchten, können Sie den Abstandstyp in Physikalisch ändern, um den tatsächlichen Wert in den vorgabemäßig ausgewählten Einheiten anzuzeigen. Wenn Sie den Abstand in die gewünschte Länge ändern, wird die Platzierung der Ebene aktualisiert.

Aktualisierung der T-Spline-Engine

Mit diesem Update haben wir die T-Spline-Engine aktualisiert. Dadurch wird eine Reihe von Problemen behoben, zum Beispiel das, bei dem Fusion 360 beim Extrudieren eines Torus nach dem Anwenden einer Spiegelsymmetrie abstürzte.

Meldung zum einmaligen Upgrade wird beim Arbeiten mit veralteten Blechbauteilen nicht mehr angezeigt

Beim Arbeiten mit veralteten Blechbauteilen wurde immer wieder eine Meldung angezeigt. Darin wurde der Benutzer zum einmaligen Aktualisieren des Bauteils aufgefordert, wodurch die Leistungskompatibilität optimiert werden sollte.

Verbesserte Stabilität des Schalenwerkzeugs

In einigen Fällen reagierte die Software bei der Verwendung des Schalenwerkzeugs in bestimmten Konstruktionen nicht mehr. Dieser Fehler wurde behoben.

Laurence_kc berichtete von einem Problem, bei dem eine seiner Dateien nicht mehr geöffnet werden konnte. Dabei wurden die letzten Änderungen am Modell bereits vor mehreren Wochen vorgenommen. Wir haben uns den Code angesehen und fanden einen Fehler in Fusion 360, der beim Öffnen von Konstruktionen auftrat. Wir konnten diesen Fehler beheben. Jetzt sollten sich auch Konstruktionen, deren Bearbeitung etwas zurückliegt, ordnungsgemäß öffnen lassen.

Gewindewinkel für metrische ISO-Trapezgewinde jetzt 30 Grad anstatt 60 Grad

Dieses Problem wurde endlich behoben. Vielen Benutzern ist aufgefallen, dass der Gewindewinkel für metrische ISO-Trapezgewinde standardmäßig einen Winkel von 30 Grad hat, dieser in Fusion 360 aber mit 60 Grad verwendet wurde. Dieser Fehler ist jetzt behoben.

Skizzieren

Verbessert! Arbeitsebenen und Modellflächen können jetzt als Spiegelachsen verwendet werden

Jetzt können Sie eine Arbeitsebene oder Modellfläche auswählen und unter Skizze > Werkzeug Spiegeln als Spiegelachse verwenden.

Verbessert! Verschieben/Kopieren bietet jetzt die Option Drehpunkt festlegen, um Manipulatoren neu auszurichten

Wir haben den Befehl Verschieben/Kopieren aktualisiert. Wenn Sie jetzt einen Manipulator neu ausrichten möchten, damit er normal zur Skizzierlinie als vorgabemäßige Startposition ist, können Sie auf die Option Drehpunkt festlegen klicken und auswählen, wie der Manipulator neu ausgerichtet werden soll. Dieses Verhalten ähnelt der Option Drehpunkt ausrichten im Werkzeug Form bearbeiten, wenn eine Form in der Formenumgebung modelliert wird.

Verbessert! Hochgeladene AutoCAD- und DXF-Splines sind jetzt bearbeitbare KS-Kurven

Sehr gut! Wenn Sie mit AutoCAD- und DXF-Dateien arbeiten, die Splines enthalten, können Sie diese in Fusion 360 öffnen (oder hochladen und öffnen). Dabei sind die Splines bearbeitbare KS-Kurven. Dies ist ein weiterer Schritt hin zur optimierten Kompatibilität innerhalb unserer Produktfamilie.

Verbessert! Projizierte Splines behalten ihre Kontrollpunkte bei, wenn die Verknüpfung nach der Projektion gelöst wird

Wenn Sie bisher die Verknüpfung einer projizierten Spline-Skizze mit der ursprünglichen Quelle aufgelöst haben, gingen für den Spline alle Kontrollpunkte verloren, obwohl diese zur Bestimmung der Spline-Krümmung benötigt wurden. Wenn Sie jetzt die Verknüpfung einer Spline-Projektion auflösen, behält der nicht mehr verknüpfte Spline alle Kontrollpunkte bei.

Verbessert! Arbeitsebenen und Modellflächen können jetzt als Spiegelachsen verwendet werden

Generative Entwurfsoptimierung

Neu! Vereinheitlichen des Prozesses vom generativen Design zur Simulation

[Siehe IMG22.GIF im Anhang]

Uns wurde berichtet, dass Benutzer sich einen einfacheren Weg zur Wiederverwendung des Setups einer generativen Design-Studie in einer Simulationsstudie gewünscht haben, um zusätzliche Validierungsarbeiten durchführen zu können. Jetzt sind den Ergebnissen aller neu erstellten generativen Designs die Lastfälle und Abhängigkeitsdaten zugeordnet. Wenn Sie das Ergebnis exportieren und es im Arbeitsbereich Simulation öffnen, werden Sie aufgefordert, die Lasten und Abhängigkeiten anzuwenden. Die Lasten und Abhängigkeiten werden automatisch angewendet. Sie müssen lediglich auf Lösen klicken. Super!

Neu! Freigeben von Ergebnissen für generative Designs

Wenn Sie in früheren Versionen ein Dokument mit generativen Design-Ergebnissen für andere Benutzer freigegeben haben, wurden denen die Ergebnisse in Durchsuchen nicht angezeigt. Da dies nicht sehr sinnvoll war, haben wir dafür gesorgt, dass die generativen Design-Ergebnisse in freigegebenen Dokumenten enthalten sind. Wenn Benutzer A jetzt ein Dokument für Benutzer B freigibt, kann dieser die Ergebnisse sehen und exportieren.

Neu! Fertigungsmethode 2-Achsen-Schneiden jetzt in der Vorschau verfügbar

Die Umsetzbarkeit des Designs ist einer der wichtigsten Grundsätze bei unserer generativen Design-Lösung. Wir erweitern unsere Unterstützung für Fertigungsmethoden kontinuierlich. Jetzt können Sie 2-Achsen-Schneiden als Vorschaufunktion ausprobieren.

Dieses Verfahren ermöglicht Ihnen das Erstellen von Designs mit konstanter Stärke, die sich hervorragend für Wasserstrahl-, Laser-, Plasma- oder 2D-Profil-Operationen eignen. Natürlich enthalten neben generativen Ergebnissen auch erworbene Designs vollständig bearbeitbare Skizzen als direkt verwendbare Geometrie.

Verbessert! Erweiterte Funktionalität von Verbindungshindernissen

Das Werkzeug Verbindungshindernis ist eine praktische Ergänzung des Arbeitsablaufs für generative Designs und ermöglicht das schnelle Erstellen von Hindernissen. Operationen wie Kopieren/Einfügen, Spiegeln und Anordnen eigneten sich gut für das Erstellen von Hindernis-Geometrie, doch diese neuen Körper wurden nicht automatisch als Hindernisse erkannt. Wir haben dieses Problem behoben.

Verbessert - Benachrichtigung beim Ergebnisexport

Mit dem März-Update haben wir das Exportieren verwendbarer Ergebnisse verbessert, indem wir eine zusätzliche Routine für die Geometriekonvertierung hinzugefügt haben. Einige Benutzer berichteten, dass sie in manchen Ergebnissen eine parametrische Zeitachse erwartet hätten. Wir haben eine Benachrichtigung hinzugefügt, die Sie darüber informiert, wann diese Routine beim Erstellen eines Ergebnisses verwendet wird.

Verbessert - Zusätzliche Benachrichtigung für fehlgeschlagene Lösungen

In Fällen, in denen generative Design-Studien fehlschlugen, konnte der Benutzer nicht klar erkennen, dass die Cloud-Punkte erstattet wurden. Diese Tatsache wurde zwar in der Dokumentation erläutert, nicht jedoch in den Fehlermeldungen. Dabei entstand fälschlicherweise der Eindruck, dass die Cloud-Punkte auch für nicht erbrachte Leistungen eingelöst wurden. Wir haben den Text der Fehlermeldung aktualisiert, jetzt gibt er den genauen Sachverhalt an.

Verbessert - Zusätzliche Vorüberprüfungen für Abhängigkeiten beim 3- und 5-Achsen-Fräsen

Bei einigen Benutzern traten Probleme auf, bei denen Lösungen fehlschlugen, wenn falsche Kombinationen von Werkzeugparametern für Abhängigkeiten beim 3- und 5-Achsen-Fräsen eingegeben wurden. Nach Rücksprache mit unseren Experten haben wir eine Vorüberprüfung implementiert, die diese falschen Setups verhindern soll.

Herstellen

Verbessert! Drehsimulation für kleine Bauteile

Die Drehsimulation in Fusion war ziemlich kompliziert, und in den Foren gingen viele Verbesserungsvorschläge ein. (Vielen Dank an stuart und VicKosta für das Feedback). Dabei entstanden für das Langdrehen Probleme, denn hier werden lange Bauteile mit kleinen Durchmessern bearbeitet. Mit diesem Update wird die Qualität der Drehsimulationen für diese kleinen Bauteile verbessert.

Verbessert! Rundschafthalter

Bisher konnte eine Bohrstange mit einem runden Halter, aber nicht mit einem Freiwinkel modelliert werden. Jetzt können Sie zusätzlich zu runden Bohrstangen mit Freiwinkeln auch die folgenden Rundschaftwerkzeuge während der Werkzeugwegüberprüfung und -simulation präzise modellieren:

• Innennut-Werkzeuge
• Allgemeine Drehwerkzeuge mit aktivierter Option Runder Schaft
• Innengewindewerkzeuge mit aktivierter Option Runder Schaft
• Außennut-Werkzeuge mit aktivierter Option Runder Schaft
• Flächennuten-Werkzeuge mit aktivierter Option Runder Schaft

Verbessert! Gewinkelte Drehwerkzeuge

Wenn Sie jetzt Operationen vom Typ Drehen - Planen, Drehen - Profil (Längs) und Drehen - Fasen unter Verwendung von gewinkelten Werkzeugen programmieren, können Sie den Kompensationstyp auf Spitze Tangential festlegen.

Werkzeugwege können mit einem gewinkelten Werkzeug programmiert werden, indem Sie entweder den Parameter Werkzeugausrichtung in der Operation (wird in der Regel mit einem dynamischen gewinkelten Rotationshalter verwendet) oder den Werkzeugparameter Ausrichtung in der Werkzeugbibliothek auf der Registerkarte Setup (wird in der Regel mit einem festen Winkelhalter verwendet) festlegen.

Beachten Sie außerdem, dass der Werkzeugkompensationspunkt im Vorschaubild des Werkzeugs jetzt korrekt gerendert wird.

Beachten Sie: Wenn Sie zuvor NC-Code für Winkelwerkzeug-Drehoperationen generiert haben, indem Sie die Korrektur für die Werkzeugwegkoordinaten mit dem Postprozessor berechnet haben, müssen Sie den Postprozessor bearbeiten und diese Korrekturen löschen.

Wichtige Korrekturen

• Behoben: Ungültigkeitsproblem beim Ändern des Dreh-Setup-Ursprungs

Wir haben ein Problem behoben, das von j.cavender gemeldet wurde. Dabei führte das Ändern des Ursprungs eines Dreh-Setups (z. B. von Rohteil Vorderachse in Modell vorne) nicht zur Ungültigkeit der untergeordneten Setup-Werkzeugwege.

• Behoben: Ungültigkeitsproblem bei der Änderung des Werts der sicheren Z-Position in Dreh-Setups

Wir haben ein Problem behoben, bei dem die zugehörigen Operationen beim Ändern des Werts der sicheren Z-Position in einem Dreh-Setup nicht als ungültig markiert wurden. Danke an joe.szakel für das Erkennendieses Problems. Es wurde bereits behoben.

• Das Ändern des Werts der sicheren Z-Position in Dreh-Setups führt nicht zur Ungültigkeit der zugehörigen Dreh-Operationen.
• Behoben: Speichern von Änderungen an den Werkzeughaltereinheiten

veso58S5W hat ein Problem gemeldet, bei dem das Ändern der Einheiten eines Werkzeughalters das Speichern verhinderte. Das Problem mit der Schaltfläche Speichern wurde behoben.

• Behoben: Fehlende Kollisionen für 2D Adaptive

Bisher wurden Kollisionen nicht angezeigt, wenn Ausfahrten in einer 2D Adaptive-Operation aktiviert waren. Dieser Fehler wurde behoben. Jetzt werden Kollisionen angezeigt, und zwar unabhängig davon, ob Ausfahrten aktiviert oder deaktiviert sind.

• Behoben: 2D-Kontur mit Beide Richtungen und Schruppdurchgänge

Wir haben eine Regression behoben, bei der der 2D-Kontur-Werkzeugweg, für den in den Einstellungen die Optionen Beide Richtungen und Schruppdurchgänge aktiviert waren, falsch war.

• Behoben: Vorgabeeinstellung für WKS-Überschreibung

Wir haben ein Problem behoben, das bei neuen Anordnungen/Ordnern auftrat. Dabei war die WKS-Überschreibung vorgabemäßig aktiviert, was zu einem folgenreichen Absturz führen konnte. Wir haben dieses Problem behoben.

• Behoben: Geneigte Drehwerkzeuge

Wir haben ein unerwünschtes Verhalten bei geneigten Drehwerkzeugen behoben, bei dem Werkzeugwege vom Typ Drehen - Planen, Drehen - Profil (Längs) und Drehen - Fasen falsch waren, wenn der Ausrichtungswinkel des Werkzeugs auf einen anderen Wert als 0 Grad festgelegt wurde.

• Behoben: Drehbohrenhalter

Es wurde ein Problem behoben, bei dem Drehbohrenwerkzeuge in der Simulations- und Werkzeugvorschau nicht mit runden Haltern angezeigt wurden.

• Behoben: Problem mit der Neuberechnung beim 5-Achs-Wälzen

Bisher wurde der Werkzeugweg für das 5-Achs-Wälzen nicht neu berechnet, nachdem Änderungen am Umkehrpfeil der Flächenkette vorgenommen wurden. Das Problem wird mit diesem Update behoben.

API

Neu! Griffe für Krümmung und Tangente

Es gibt vier neue Methoden für das Objekt SketchFittedSpline, mit denen Sie die Bogen und Linien für die Krümmung und Tangentialität an jedem der Anpassungspunkte auf einer Kurve aktivieren und abrufen können.

Neu! Anzeige von Skizzen

Es gibt ein paar neue Eigenschaften, mit denen Sie verschiedene Anzeigeaspekte einer Skizze steuern können. Dabei handelt es sich um areConstraintsShown, arePointsShown und isLightBulbOn.

Neu! Formelement (T-Splines)

Bisher war das Formelement (T-Splines) nur ein kleiner Teil der API. FormFeature war zwar bereits seit einiger Zeit in der API vorhanden, bot allerdings nur grundlegende Elementfunktionen (Name, Unterdrückung, Zeitachse usw.).

Mit den jetzt vorgenommenen Änderungen stehen Funktionen zur Verfügung, die speziell für die Verwendung mit einem Formelement entwickelt wurden, zum Beispiel der Zugriff auf verknüpfte T-Spline-Körper. T-Splines unterstützen ein Dateiformat, mit dem die vollständige Definition eines T-Splines gespeichert werden kann. Dies ähnelt der Art und Weise, in der eine BRep-Definition in einer SAT-Datei gespeichert wird. Die T-Spline-Datei wird als TSM-Datei bezeichnet. Diese neue API-Funktionalität ermöglicht das Speichern eines bestehenden T-Spline-Körpers als TSM-Datei sowie das Erstellen eines neuen T-Spline-Körpers mithilfe einer TSM-Datei oder eines In-Memory-Äquivalents. Jetzt ist es einfach, eine Bibliothek vordefinierter Formen bei Bedarf zu importieren.

Neu! Text in benutzerdefinierten Grafiken

Text in benutzerdefinierten Grafiken wird jetzt unterstützt. Das Thema zu benutzerdefinierten Grafiken im Benutzerhandbuch wurde aktualisiert und enthält jetzt Informationen zu Texten.

Verbessert! Begrenzungsfüllungs- und Stutzenelemente
Für die beiden Objekte BoundaryFillFeatureInput und TrimFeatureInput gibt es jetzt eine neue Abbruchmethode, mit der Sie in Fusion angeben können, dass die Operation nicht abgeschlossen wird und dass die entsprechenden temporären Daten gelöscht werden können.

Auf der Seite mit neuen Funktionen für APIs finden Sie Informationen zu den API-Aufrufen für die oben genannten Funktionen

[michele.mk]

Der Schwerpunkt dieses Updates liegt auf der Verbesserung der bestehenden Werkzeuge, damit Sie Konstruktionen schneller und einfacher erstellen und sich auf die wichtigen Dinge im Arbeitsalltag konzentrieren können.

Benutzerfreundlichkeit

Verbessert! Datei > Export unterstützt jetzt alle verfügbaren Formatel

Neben den Import-Schwierigkeiten bei der Verwendung von Datei > Öffnen in Fusion 360 traten auch Probleme beim Export von Konstruktionen auf. Wir haben das Dialogfeld Exportieren überarbeitet und vereinheitlicht. Außerdem stehen jetzt mehr Exportformate zur Verfügung. Jetzt können Sie Ihre Konstruktionen als Inventor 2018-Dateien oder im Format DXF, FBX, OBJ, STL, SPD und SketchUp (SKP) direkt über das Fusion 360-Dateimenü exportieren. Bisher standen diese in Fusion Team nur als herunterladbare Formate zur Verfügung. Wenn Ihre Baugruppe 2D-Zeichnungen und XRef-Konstruktionen enthält, ist die Option F3Z anstatt F3D verfügbar, wobei Ihre zugehörigen Zeichnungen und XRef-Bauteile als Teil des Exports enthalten sind.

Je nach ausgewähltem Dateiformat wird entweder ein lokaler oder Cloud-Translator verwendet, um die Konstruktion zu exportieren.

Nachdem der Export abgeschlossen ist, sehen Sie eine Bestätigung in der rechten oberen Ecke von Fusion 360. Dabei besteht die Möglichkeit, direkt zum Speicherort dieser Datei zu wechseln.

Beachten Sie, dass diese neue Exportfunktion über das Menü Datei zur Verfügung steht. Wenn Sie eine Komponente aus dem Browser über das Kontextmenü exportieren, geschieht dies noch immer über die alte Funktion, d. h. es sind weniger Formate und nur die lokale Translation verfügbar. Unsere Arbeit ist hier noch nicht getan, und zu einem späteren Zeitpunkt soll die Vereinheitlichung im Hinblick auf den Exportpfad im Dateimenü erfolgen.

Verbessert! Kopieren und Einfügen von Konstruktionen geht jetzt schneller

Wenn Sie bisher versucht haben, eine Konstruktion über ihren Multiplikator zu kopieren und einzufügen, hat dies Fusion 360 überlastet und zu einem Systemausfall geführt. Wir haben die Leistung beim Verarbeiten duplizierter Modellinstanzen in Fusion 360 verbessert. Jetzt sollte das Kopieren und Einfügen viel schneller gehen.

Wichtige Korrekturen

[PS] Falsche Japanisch-Übersetzung für Befehl Entfernen im Kontextmenü

Einer unserer japanischen Benutzer meldete, dass der Befehl Entfernen fälschlicherweise als Löschen übersetzt wurde. Dies resultierte in einer Dopplung des Befehls Löschen, wobei einer der Befehle zu einem anderen Ergebnis führte. Wir haben dieses Problem behoben, jetzt wird die korrekte Übersetzung verwendet. Wir entschuldigen uns für unseren Fehler.

Behoben: Die Schraffur in der Schnittanalyse verliert die Synchronisierung mit der Option Anzeigen/Ausblenden, wenn an der Konstruktion eine Änderungen vorgenommen wird.

Datenverwaltung

Neu! Bereinigen von Dateien und Ordnern

Mit dem letzten Update erhielten Projektadministratoren Zugriff auf Projektpapierkörbe. Zusätzlich zum Wiederherstellen gelöschter Inhalte besteht jetzt die Möglichkeit, den Papierkorb zu bereinigen und Inhalte dauerhaft zu löschen.

Modellierung

Verbessert! Körper teilen enthält nun eine Option zur Auswahl mehrerer Teilungswerkzeuge

Wenn Sie bisher das Werkzeug Körper teilen verwendet haben, konnten Sie jeweils nur ein Teilungswerkzeug auswählen. Wenn Sie den Körper in mehrere Körper teilen wollten, mussten Sie den Befehl immer wieder verwenden. Jetzt können Sie innerhalb des Befehls mehrere Teilungswerkzeuge auswählen. Dadurch müssen Sie das Werkzeug nicht mehr so oft wiederverwenden. Beachten Sie, dass diese Funktion derzeit nur mit Werkzeugen verwendet werden kann, die sich nicht gegenseitig schneiden.

Neu! Arbeitspunkt auf Pfad

Es ist eine neue Erstellungsmethode für Konstruktionsgeometrie vorhanden: Punkt entlang Pfad. Wenn Sie auf Ihrem Modell einen Referenzpunkt benötigen, mit dem Sie weitere Konstruktionsgeometrie erstellen können, verwenden Sie diese Option. Ziehen Sie dafür den Pfeil, oder geben Sie einen physischen parametrischen Abstand ein.

Neu! Befehl Fläche versetzen jetzt unter Gruppe Ändern

In der Regel wurde Fläche versetzen angezeigt, wenn eine Fläche ausgewählt war und der Befehl Drücken/Ziehen aufgerufen wurde. (Drücken/Ziehen verhält sich eher wie ein Mehrfachwerkzeug, das abhängig von der Auswahl verschiedene Befehle enthält.) Dieses Verhalten führte zu Unklarheiten, vor allem bei neuen Benutzern von Fusion 360. Jetzt handelt es sich bei dieser Option um einen eigenständigen Befehl im Dropdown-Menü Ändern.

Fläche versetzen wird am besten dann verwendet, wenn Sie einen bestimmten Modellbereich ohne die zusätzlichen Optionen im Befehl Extrusion ändern möchten. Wählen Sie eine Fläche aus, ziehen Sie sie zu einem neuen Abstand, und klicken Sie auf OK und Fertig. Diese Änderung verbessert die Benutzererfahrung.

Neu! Gleichzeitiges Lösen mehrerer verknüpfter Komponenten

Im letzten Update haben wir die Möglichkeit eingeführt, die Verknüpfung eingefügter Komponenten zu lösen, die weitere eingefügte Komponenten enthalten. Mit diesem Update ist es jetzt möglich, mehrere eingefügte Komponenten auszuwählen und mit einem Rechtsklick ganz einfach die Option Verknüpfung lösen zu verwenden.

Verbessert! Automatisches Ausfüllen für Extrusion/Drehen, wenn nur ein gültiges Profil sichtbar ist



Wir arbeiten stets daran, die Benutzerfreundlichkeit zu verbessern. Wenn Sie jetzt einen Befehl wie Extrusion oder Drehen aufrufen, prüft der Befehl, ob eine Auswahl automatisch ausgefüllt werden kann. Dies hängt davon ab, wie viele Informationen über die Konstruktion vorhanden sind. Wenn nur ein Profil sichtbar ist, wird dieses automatisch ausgewählt. Sind mehrere Profile sichtbar, liegt die Entscheidung über die Auswahl beim Benutzer.

Verbessert! Umbenennen abgeleiteter Komponenten jetzt verfügbar

Wenn Sie zuvor eine Komponente abgeleitet haben, war es nicht möglich, die abgeleitete Komponente umzubenennen. Jetzt ist es möglich!

Wichtige Korrekturen:

Es wurde ein Problem behoben, bei dem Fusion 360 beim Verwenden von Regel umschalten bei Blechregeln im Browser bei aktivierter Skizze abgestürzt ist. Das sollte nicht so sein und wurde behoben.

Für eine Bohrung auf einer Abwicklung war die Aktualisierung auch nach dem Ändern der Abwicklung nicht möglich. Wir haben diesen Fehler behoben.

Skizzieren

Neu! Kontrollpunktrahmen bei SVG-Datei einfügen

Wenn Sie jetzt eine SVG-Datei als Skizze in Fusion 360 einfügen, enthält das Dialogfeld SVG-Datei einfügen jetzt eine Option, mit der Sie den Kontrollpunktrahmen aktivieren bzw. deaktivieren können. So können Sie die SVG-Kanten als Kontrollpunkt-Splines bearbeiten.

Expertentipp - Wenn Sie eine SVG-Datei eingefügt haben, während diese Option aktiviert war, werden auf der SVG-Skizze grüne Kontrollpunkte angezeigt. Verwenden Sie für die Bearbeitung die Fensterauswahl, um die gesamte Skizze auszuwählen, klicken Sie mit der rechten Maustaste, und wählen Sie Fixierung aufheben aus. Durch die Aufhebung der Fixierung können die Punkte bearbeitet werden.

Verbessert! Erstellen einer tangentialen Abhängigkeit zwischen zwei 3D-Kurven

Verbessert! Automatisches Projizieren von Kanten jetzt vorgabemäßig deaktiviert

Vor nicht allzu langer Zeit wurden Modellkanten automatisch auf eine neue aktive Skizze projiziert, wenn Sie den Mauszeiger darüber bewegt und eine Skizze darauf platziert haben. Dies führte bei vielen Benutzern zu Verwirrung und Frustration. Jetzt ist die Option vorgabemäßig deaktiviert. Wenn Sie mit dem vorigen Verhalten arbeiten möchten, können Sie es in den Voreinstellungen wieder aktivieren.

Verbessert! Automatische Auswahl bei Sichtbarkeit einzelner Profile

Wenn nur ein Skizzenprofil vorhanden ist, wählt Fusion 360 dieses Profil automatisch für Volumenkörperextrusion, Volumenkörperdrehung, Flächenextrusion und Flächendrehung aus.

Behoben: Das Ziehen eines Skizzenobjekts bei aktiviertem Bemaßungswerkzeug führte in Fusion 360 dazu, dass der Bemaßungsbefehl angehalten wurde.

Beim Ziehen des untergeordneten Musterelements eines Ellipsenmusters entspricht das Ergebnis nicht den Erwartungen. Jetzt werden die Vorgaben des verwendeten Musters befolgt.

HughesTooling meldete ein Problem, bei dem in Fusion 360 beim Ziehen einer Linie im Bemaßungswerkzeug die Linie nicht mehr angezeigt wurde. Jetzt bleibt das Bemaßungswerkzeug aktiv, bis Sie eine Kante für die Bemaßung ausgewählt haben.

Generative Entwurfsoptimierung

Neu! Vorgabematerial für generative Designstudien

Nach einem Blick auf die Nutzungsdaten fiel uns auf, dass einige Benutzer generative Designstudien ohne definiertes Material übermitteln wollten. Wir haben ein Vorgabematerial für alle Studien hinzugefügt, um die Anzahl der Fehlversuche zu reduzieren. Wenn Sie das Material AlSi10Mg nicht verwenden möchten, können Sie es einfach entfernen und das gewünschte Material hinzufügen.

Neu! Arkema Rilsan^®Polyamide 11 jetzt für generatives Design und die Simulation verfügbar

Auf der TCT Asia hat Autodesk die Zusammenarbeit mit Arkema und Farsoon für erweiterte additive Fertigungsprozesse angekündigt. Weitere Informationen finden Sie hier. Im Rahmen dieser Partnerschaft haben wir eine angenäherte (isotropische) Version von Rilsan® Polyamide 11 zur Fusion 360-Materialbibliothek hinzugefügt, auf die für generatives Design und die Simulation zugegriffen werden kann.

Neu! Öffnen exportierter Konstruktionen über das Dialogfeld Job-Status

Wenn Sie zuvor ein Ergebnis aus Durchsuchen exportiert haben und nicht warten wollten, bis es geöffnet wurde, mussten Sie zurück zum spezifischen Ergebnis und der entsprechenden Iteration navigieren, um es zu öffnen. Jetzt können Sie den Fortschritt über das Dialogfeld Job-Status überwachen. Wenn der Job abgeschlossen wurde, ist eine Option für das direkte Öffnen verfügbar. Dabei müssen Sie nicht zurück zu Durchsuchen navigieren. Das spart viel Zeit.

Neu! Vorschau des konvertierten Ergebnisses in der Ansicht Durchsuchen

Wenn Sie viel mit dem Arbeitsbereich Generatives Design arbeiten, ist Ihnen bestimmt schon aufgefallen, dass die in Durchsuchen angezeigten Ergebnisse nicht immer genau dem entsprechen, was nach dem Herunterladen und Öffnen im Arbeitsbereich Modell angezeigt wird. Viele unserer Benutzer haben auch berichtet, dass sie ein Ergebnis aufgrund der Anzeige in Durchsuchen manchmal nicht herunterladen möchten. Angezeigt wird eine gerenderte Version des Netzes, doch im Arbeitsbereich Modell sehen Sie dann das konvertierte BREP-Design. Mit diesem Update wird für alle neu generierten Designs auch eine BREP-Konvertierung der letzten Iteration durchgeführt. Dadurch erhält der Benutzer ein genaueres Bild davon, wie das Design aussehen wird, wenn es im Arbeitsbereich Modell geöffnet wird.

Verbessert! Ergebnisbeispiele enthalten nun Simulationslasten

Mit dem April-Update haben wir die Möglichkeit eingeführt, Lasten und Abhängigkeiten des generativen Design-Setups für exportierte Ergebnisse wiederzuverwenden. Jetzt haben wir die Ergebnisbeispiele aktualisiert. Sie enthalten nun die Lasten und Abhängigkeiten, die im Arbeitsbereich Simulation verwendet werden. Wenn Sie sich die Ergebnisbeispiele ansehen, können diese direkt im Arbeitsbereich Simulation verwendet werden - genauso, als hätten Sie den Arbeitsablauf Schritt für Schritt selbst durchgeführt.

Verbessert! ViewCube-Konsistenz zwischen Arbeitsbereich Generatives Design und Ansicht Durchsuchen

Wenn Sie jetzt Änderungen an den Einstellungen der Modellausrichtung mithilfe des ViewCube im Arbeitsbereich Generatives Design vornehmen, sollten die Änderungen mit der Ansicht Durchsuchen synchronisiert werden. Das bedeutet, dass bei der Verwendung von Aktuelle Ansicht festlegen als und der Auswahl von Vorne/Oben Ergebnisse, die in Durchsuchen in der 3D-Ansicht angezeigt werden, über dieselbe Ausrichtung relativ zum ViewCube verfügen sollten. Die Startansichtseinstellungen sowie die Einstellungen für Orthogonal, Perspektive und Perspektive mit orthogonalen Flächen sollten ebenso synchronisiert werden.

Simulation

Behoben: Kchhaje hat von Problemen bei der Formoptimierung berichtet, für die kein klar ersichtlicher Grund vorlag. Wir haben herausgefunden, dass die Materialeigenschaften unvollständig waren, dies bei der Vorüberprüfung aber nicht entdeckt wurde. Wir haben Korrekturen an der Vorüberprüfung vorgenommen, um sicherzustellen, dass diese Art unvollständiger Setups ordnungsgemäß erkannt wird.

2D-Zeichnungen

Behoben: In einer Zeichnungsvorlage wurden verdeckte Kanten als Objektlinien anstatt als gestrichelte Linie angezeigt.

Herstellen

Die Manufacturing Extension für Fusion 360 wird als Vorschau für eine ausgewählte Gruppe von Kunden zur Verfügung stehen. Dies sollte nicht in der für externe Leser bestimmten Dokumentation zu den neuen Funktionen veröffentlicht werden, ist aber für UI-Tester (insbesondere im Bereich des über einen Rechtsklick aufgerufenen Schnellzugriff-Werkzeugkastens) sowie für die Vorschau im Arbeitsbereich Fertigen relevant.

Neu!

Erstellen von NC-Programmen

Zum Arbeitsbereich Fertigen wurden NC-Programme hinzugefügt. Durch das Erstellen eines NC-Programms erhält ein CNC-Programmierer mehr Kontrolle und Überblick über die Operationen, die in dem Programm enthalten sein werden sowie über die Reihenfolge dieser Operationen. Spezielle Szenarien, die zuvor nicht ohne einen Postprozessor überprüft werden konnten, können jetzt vor der Nachbearbeitung korrekt simuliert und verifiziert werden. Dazu gehört beispielsweise die Optimierung der Werkzeugwechselanzahl für ein Programm mit mehreren Setups, die Werkzeuge gemeinsam verwenden. Zudem werden die Programm- und Postprozessoreinstellungen in einem NC-Programm gespeichert.

Das bedeutet, dass die NC-Programme für verschiedene Maschinen nachbearbeitet werden können, ohne dass der Postprozessor oder die Einstellungen über das Dialogfeld Postprozessor geändert werden müssen.

Neu! Hinzufügen von Rückzug in X für Trennoperationen

Eine wichtige Anwendung für Rückzug in X findet sich beim Langdrehen, wenn das Werkzeug nach dem Schnitt am letzten Werkzeugwegpunkt für X und Z verbleiben soll, sodass das erneute Einstellen der Spannvorrichtung vorgenommen werden kann, ohne dass das Rohteil die Führungsbuchse verlässt. Um dies zu ermöglichen, haben wir den Parameter Rückzug in X in der Gruppe Annäherung und Rückzug auf der Registerkarte Verknüpfungen für das Trennen hinzugefügt. Mit diesem Parameter sind zwei Optionen verknüpft: Abstand und Letzter Werkzeugwegpunkt. Dabei ist Abstand die Vorgabeeinstellung.

Vereinfachte Überprüfung für neue Arbeitsebene

Programmierer von Postprozessoren müssen in der Lage sein, einfach zu erkennen, ob für die aktuelle Operation eine neue Arbeitsebene erforderlich ist. Dann können Sie Code hinzufügen, um sicherzustellen, dass die Maschine sicher zur neuen Arbeitsebene bewegt wird. Wir haben die neue globale Funktion isNewWorkPlane(section) hinzugefügt. Diese gibt true zurück, wenn für die Auswahl neue Arbeitsebenenaufrufe erforderlich sind. Dies erleichtert den Überprüfungsprozess.

Speichern von Postprozessoreigenschaften

Jetzt können Sie geänderte Postprozessoreigenschaften mit dem Postprozessor oder in Ihrem Benutzerkonto speichern. Auf diese Weise können Sie den Postprozessor auf anderen Maschinen verwenden und haben die Gewissheit, dass die zuvor verwendeten Eigenschaften angewendet werden.

Anzeigen des Werkzeugwegs ohne Ein-/Ausfahrten bzw. Verknüpfungen

Sie können jetzt entscheiden, ob Sie die Bewegungen von Ein-/Ausfahrten und Verknüpfungen für Werkzeugwege mithilfe einer Schaltfläche auf der Navigationsleiste ausblenden oder anzeigen.

Verbessert

Passendere Vorgabeeinstellungen für das Drehen und Bohren von benutzerdefinierten Haltern

Für einen allgemeinen benutzerdefinierten Halter beim Drehen müssen basierend auf winkelbezogenen Konventionen der Ausgangswinkel negativ und der Eingangswinkel positiv sein. Wir haben die ursprünglichen Vorgabewerte mit passenderen Werten ersetzt, dank des Feedbacks von  rachelCX3XK.

Wichtige Korrekturen

•  Chak257 meldete, dass der Bohrungsdurchmesser beim Bewegen des Mauszeigers über die Auswahl der Bohrfläche nicht mehr angezeigt wurde. Dieser Fehler sollte mit diesem Update behoben sein.
• gerry.kmack hat uns auf einen Fehler aufmerksam gemacht, bei dem Fusion 360 beim Bearbeiten einer Antastoperation manchmal unerwartet geschlossen wurde.
• VicKosta berichtete von einem Problem, bei dem die Ein-/Ausfahrten für neue Profilschlichtarbeiten nicht ordnungsgemäß funktionierten, wenn der Parameter Werkzeugweg radial zum Außenradius verlängern aktiviert war. Jetzt werden die Ausfahrtwinkel berücksichtigt, es sei denn, es liegt eine Kollision mit der Rückwand vor. Außerdem sollten Ausfahrten mit Winkeln verwendet werden, auch wenn die Option Werkzeugweg radial zum Außenradius verlängern nicht aktiviert ist.
• Wir bedanken uns bei BananaJuiceNomNom für das Melden eines Problems, bei dem eine manuelle NC-Operation einer Vorlage Werkzeug 0 verwendete, ohne dass das Werkzeug geändert werden konnte. Durch das Anzeigen einer Fehlermeldung war es nicht möglich, Änderungen an der manuellen NC-Operation vorzunehmen. Dieses Problem sollte mit dieser Version behoben werden.
• Kyotoys meldete, dass fälschlicherweise der Fehler Nicht unterstütztes Werkzeug auftrat, wenn ein benutzerdefiniertes rundes Nutwerkzeug in einer Nutoperation verwendet wurde. Dies ist jetzt behoben
•
• Vielen Dank an Blanchfieldp für das Melden eines Fehlers, bei dem während der Simulation von Drehgewindeoperationen mit manuell eingegebenen Gewindesteigungen das falsche Werkzeug angezeigt wurde. Die Werkzeuge werden nun ordnungsgemäß angezeigt.

[michele.mk]

Benutzerfreundlichkeit

Neu! Überblick über die neue Werkzeugkasten-Benutzeroberfläche

Wenn Sie den neuen Werkzeugkasten noch nicht getestet haben, sollten Sie das auf jeden Fall tun. Wir haben die Erfahrung kontinuierlich weiter verbessert und bereiten alles vor, um die neue Werkzeugkasten-Benutzeroberfläche bald als offizielle Werkzeugkastenerfahrung für Fusion 360 vorstellen zu können.

Um einen reibungslosen Übergang zu ermöglichen, haben wir diese Kurzanleitung zur neuen Werkzeugkasten-Benutzeroberfläche erstellt, die die fünf wichtigsten Dinge enthält, die Sie wissen sollten, sowie einige Fragen beantwortet, die uns häufig gestellt wurden.

Neu! Kurzanleitungsvideo

Wenn Sie Video als Medium bevorzugen, sehen Sie sich das Video von Jake Fowler und mir auf unserem YouTube-Kanal von Fusion 360 an, in dem wir ebenfalls die fünf wichtigen Aspekte beim Wechsel zum neuen Werkzeugkasten sowie einige der Gründe für diese Änderungen besprechen. Am Ende finden Sie zur Unterhaltung außerdem noch einige Outtakes.

Jetzt kennenlernen

Wann stellen wir es offiziell vor? Wir planen, dass die neue Werkzeugkasten-Benutzeroberfläche gegen Ende des Sommers 2019 die Vorgabeeinstellung für alle Benutzer wird. Wenn es soweit ist, haben Sie für einen begrenzten Zeitraum immer noch die Möglichkeit, zum alten Werkzeugkasten zurückzuwechseln, letztendlich wird jedoch nach ein paar weiteren Updates die Umstellung abgeschlossen (und der alte Werkzeugkasten aus dem Programm genommen). Wir halten Sie über den Fortschritt auf dem Laufenden und geben Ihnen beizeiten die genauen Daten der Umstellung an.

Verbessert! Einfügen von Aufklebern und Ansichtsbereichsbildern: Phase 1

Viele von Ihnen arbeiten mit Bildern als Aufkleber oder als Referenzbilder für Ihre Entwürfe. Daher haben wir verbessert, wie Sie Aufkleber und Ansichtsbereichsbilder in Ihre Entwürfe einfügen können und haben im Update einige kleinere Umbauten vorgenommen. Die Option Angehängter Ansichtsbereich war stets etwas verwirrend, daher haben wir sie zu Ansichtsbereich umbenannt.



Wir haben auch die Reihenfolge der Werkzeugoptionen im Dialogfeld optimiert. Zuvor waren alle Optionen sofort sichtbar, was unübersichtlich wirken kann. Wenn Sie jetzt die Optionen zum Einfügen eines Aufklebers oder Ansichtsbereichs verwenden, haben Sie jeweils zwei Optionen: Auswählen des Bilds und anschließend auswählen, wo es eingefügt werden soll. Fertig! Nachdem Sie diese beiden Optionen abgeschlossen haben, werden die übrigen Optionen angezeigt. In

Phase 2 dieses Arbeitsablaufs können Sie Ihre Datei aus einem Projekt in Ihrem Konto auswählen. Das bedeutet, dass Sie bald all Ihre Aufkleber und Bilder in Ihr Projekt hochladen und direkt in den Entwurf einfügen können, ohne sie lokal auf Ihrem Computer abzurufen.

Behoben: Die bevorzugten Einheiten in einem Entwurf bleiben zwischen den Arbeitsbereichen Modellierung und Bearbeitung konsistent.

Dieses Problem hat zu einiger Verwirrung geführt, und wir sind froh, dass es behoben werden konnte. Vor dem Fix wurden, wenn Sie ein Entwurfsmodell in Zoll hochgeladen haben, diese Einheiten zwar im Arbeitsbereich Fertigen beachtet, im Arbeitsbereich Modell jedoch nicht. Der große Vorteil von Fusion 360 ist, dass Sie zwischen diesen beiden Arbeitsbereich wechseln und Anpassungen am Entwurf vornehmen können, inkonsistente Einheiten waren daher ein erhebliches Hindernis. Jetzt berücksichtigt auch der Arbeitsbereich Modell die entsprechenden Einheiten.

Datenverwaltung

Neu! Team-Konten für jedermann

Wenn Sie bisher Fusion 360 installiert und Ihr Konto zur Anmeldung erstellt haben, wurde vorgabemäßig eine persönliche Umgebung für Sie erstellt. Auch wenn Sie andere Personen zu Ihrem Projekt einladen konnten, gab es nur wenige Optionen zum Verwalten der Rechte Ihres Teams bezüglich Zugriff, Überschreiben und Löschen. Während mehr Benutzer zum Projekt dazukamen war unklar, wem die Daten letztendlich gehören.



Wenn Sie jetzt als neuer Benutzer zu Fusion 360 kommen und nach dem Update ein Konto erstellen, sehen Sie diese neue Begrüßungsseite, auf der Sie Ihr Fusion-Team benennen können.



Wenn Sie fertig sind, zeigt ein grünes Häkchen an, dass Ihr Team eingerichtet wurde.



Nachdem alles eingerichtet wurde und Sie den Ansichtsbereich öffnen, sehen Sie das Handbuch für den Schnellstart, mithilfe dessen Sie Ihre Einheiten- und Navigationseinstellungen konfigurieren können.

Wenn Sie beim Bewegen des Mauszeigers über Team wechseln nur Ihren eigenen Namen sehen, bedeutet das, dass Sie über ein individuelles Konto verfügen. Keine Sorge, Sie können dennoch ein Teamkonto nutzen. Wechseln Sie einfach zu dieser Website, und folgen Sie den Schritten, um in kürzester Zeit ein Teamkonto zu erstellen.



Wenn Sie Fragen zum Einrichten haben, beachten Sie diese Support-Artikel.

• So übertragen Sie Fusion 360-Projekte, -Ordner und -Entwürfe von einem persönlichen Konto in ein Fus...

• So übertragen Sie Fusion 360-Projekte von einem Konto zu einem anderen

Vorteile der Team-Konten

Rollenbasierte Sicherheit für Teams

Ein Team-Hub bietet mehr Admin-Steuerelemente und ermöglicht es Ihnen (dem Administrator), Teamrollen zu verwalten und Berechtigungen für alle Teammitglieder festzulegen, von denen, die die Entwurfsarbeit machen, bis hin zu denen, die Entwürfe prüfen und Feedback geben. Wenn ein Teammitglied das Team verlässt, kann der Administrator jetzt Berechtigungen direkt von einem Teammitglied auf ein anderes übertragen, wodurch mehr

Flexibilität ohne Kontrollverlust möglich ist.

Unterstützung für projektübergreifende Referenzen und gemeinsam genutzte Bibliotheken

Ab sofort können Sie außerdem Entwürfe von einem Projekt in einen anderen Entwurf einfügen und die Referenzierung beibehalten. Wenn eine Änderung am eingefügten Bauteil vorgenommen wird, wird alles wie erforderlich aktualisiert. Es gibt also keine nicht verknüpften Duplikate mehr. Darüber hinaus stehen CAM-Objektbibliotheken nun Ihrem gesamten Team zur Verfügung. Weitere Informationen hierzu finden Sie weiter unten.

AnyCAD jetzt verfügbar

Als Mitglied in einem Team-Hub stehen Ihnen AnyCAD-Arbeitsabläufe zur Verfügung. Dies erleichtert Ihnen den Arbeitsalltag erheblich. Jetzt können Teammitglieder weiter in ihrer vertrauten Konstruktionsanwendung arbeiten und Daten aus fremden CAD-Systemen in Fusion 360 freigeben (oder umgekehrt). Dabei werden dank Autodesk Desktop Connector (derzeit nur für Windows verfügbar) alle Verknüpfungen beibehalten.

Sie können Desktop Connector erhalten, indem Sie auf den Teamnamen in der Gruppe Daten klicken. So gelangen Sie zur Webansicht von Fusion Team.

Auf der Seite finden Sie dann Anweisungen zur Installation des Moduls.

Neu! Setzen Sie Meilensteine für Ihre Entwürfe

Wenn Sie schon eine Weile mit Fusion 360 arbeiten, dann wissen Sie, dass beim Speichern des Entwurfs eine Version des aktuellen Status gespeichert wird. Dies ist gut, aber bisher gab es noch keine Möglichkeit, eine bestimmte Version als Meilenstein zu kennzeichnen.

Jetzt können Sie eine Version als Meilenstein kennzeichnen, wodurch diese Meilensteine leichter zu identifizieren sind und man bei Bedarf auf sie zurückkommen kann. Sie können einen Meilenstein entweder beim Speichern erstellen oder später, indem Sie eine ältere Version zum Erstellen des Meilensteins auswählen. Meilensteine sind relativ einfach zu erstellen, Sie müssen lediglich einen Namen und eine Beschreibung eingeben. Nach dem Erstellen können Sie die Meilensteine im Verlauf Ihres Entwurfs sehen oder einfach nach dem Flaggensymbol suchen.



Meilensteine erleichtern auch die Verwaltung Ihrer Referenzen. Der Befehl Version wählen wurde um einen Filter ergänzt, mit dem ausschließlich Meilensteine angezeigt werden können, sodass Sie diese wichtigen Zeitpunkte als Referenz schnell finden. Meilensteine ermöglichen die isolierte Arbeit an einem Entwurf. Baugruppen oder Zeichnungen, die mit dem Entwurf verknüpft sind, fordern Sie nur beim Vorliegen neuerer Meilensteine zur Aktualisierung auf. Dies funktioniert auch mit abgeleiteten Entwürfen und AnyCAD-Entwürfen.

Neu! Archivieren von Projekten über die Gruppe Daten



Wenn Projekte in der Gruppe Daten enthalten sind, die veraltet oder nicht mehr relevant sind, können Sie diese jetzt archivieren, damit die Anzeige in der Gruppe Daten besser zu organisieren ist. Suchen Sie das zu archivierende Projekt, klicken Sie mit der rechten Maustaste, und wählen Sie Archivieren aus. So einfach ist das.



Nach der Auswahl wird ein Dialogfeld über die weiteren Schritte angezeigt. Wenn Sie einverstanden sind, klicken Sie auf Archivieren, und das Projekt wird aus der Gruppe Daten entfernt.



Sollten Sie das Projekt versehentlich archiviert haben oder aus einem anderen Grund erneut benötigen, können Sie in Fusion Team darauf zugreifen, indem Sie einfach auf Ihren Namen klicken. So gelangen Sie zur Webansicht, in der all Ihre Projekte enthalten sind.

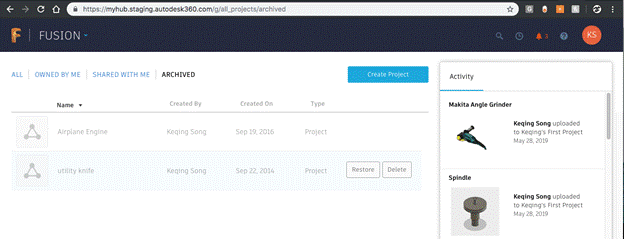

Archivierte Projekte werden auf der Registerkarte Archiviert angezeigt. Wenn Sie den Mauszeiger über ein Projekt bewegen, können Sie das Projekt wiederherstellen oder dauerhaft löschen.

Modellierung

Verbessert! Ungültige Erstelloptionen für Abrundungen oder Fasen werden jetzt hervorgehoben

Siehe Anhang "image040.gif"

Wenn Sie bisher versucht haben, eine Abrundung oder Fase für eine Kante anzuwenden und die Möglichkeiten überschritten haben, die für die Abrundung/Fase verfügbar waren, wurde eine Warnmeldung für die Kante angezeigt, die Sie darüber informierte, dass die Aktion ungültig war. Dabei handelte es sich um ein erwartetes Verhalten, allerdings wurde in der Fusion 360-Meldung nicht spezifiziert, durch welche Kante die Aktion ungültig wurde. Wenn Sie die Aktion jetzt durchführen, hebt Fusion 360 den betreffenden Bereich hervor.

Wichtige Korrekturen

Gelenkoptionen werden beim Ändern von Gelenktypen jetzt ordnungsgemäß aktualisiert

Es gab offenbar ein Problem mit dem Dialogfeld Gelenke, bei dem die Optionen nicht korrekt aktualisiert wurden, wenn Sie die Gelenktypen geändert haben (von Kugelförmiges Gelenk zu Pin-Schlitz zu Verschiebbares Gelenk). Es tut uns leid, dass diese Aktualisierung in Fusion 360 nicht ordnungsgemäß durchgeführt wurde. Jetzt erfolgt die Aktualisierung fehlerfrei.

Gelenksymbole werden jetzt an der richtigen Stelle angezeigt

Es trat ein Problem auf, bei dem die kleinen Gelenksymbole, die im Modell angezeigt werden (und angeben, welcher Gelenktyp angewendet wird), nicht an der richtigen Stelle platziert wurden. Dies war der Fall, wenn Sie mit extern referenzierten Bauteilen in einer Baugruppe arbeiteten. Wir konnten das Problem beheben, jetzt werden die Gelenksymbole ordnungsgemäß angezeigt.

Fixierte Komponenten bleiben beim Verschieben innerhalb einer Komponente fixiert

Sie kennen sicher die Funktion zum Fixieren einer Komponente. TrippyLighting entdeckte, dass die fixierte Komponente beim Verschieben in eine andere Komponente aus dem Browser (zur erneuten Anordnung) unerwarteterweise nicht mehr fixiert war. Danke fürs Melden des Problems. Wir haben es behoben.

T-Spline-Symmetrie wird bei Kante einfügen beibehalten

Das letzte Update unserer T-Spline-Werkzeuge liegt schon eine Weile zurück, was sich auch daran bemerkbar machte, dass Benutzer einige Probleme im Zusammenhang mit Spiegeln-Befehlen in der Formenumgebung meldeten. Wir haben die T-Spline-Engine im Rahmen der aktuellen Version aktualisiert und dieses Problem dadurch behoben.

Skizzieren

Verbessert! DXF-Datei einfügen bietet jetzt Optionen zum Erstellen bzw. Nichterstellen von Steuerrahmen

Ähnlich wie die Option, die bei SVG-Datei einfügen genutzt werden kann, können Sie jetzt beim Einfügen einer DXF-Datei die Steuerrahmen für DXF-Dateien mit Splines aktivieren oder deaktivieren. Anmerkung: Wenn die Option aktiviert ist, sehen Sie möglicherweise nur den Steuerrahmen, nicht aber die Punkte. Wenn Sie die Punkte anzeigen möchten, bearbeiten Sie die Skizze, und aktivieren Sie die Punkte über die Skizzenpalette.

Verbessert! Option Parameter ändern befindet sich jetzt unter Skizze > Gruppe Ändern

Einige Benutzer, die die neue Werkzeugkasten-Benutzeroberfläche ausprobiert haben, haben berichtet, dass der Zugriff auf das Dialogfeld Parameter auf der kontextabhängigen Registerkarte Skizze nicht immer möglich war. Da es sich hierbei um eine praktische Verbesserung handelt, haben wir die Option auf der Registerkarte Skizze im Dropdown-Menü Ändern hinzugefügt. Jetzt müssen Sie nicht länger zu Skizze navigieren, um die Parameter zu ändern.

Verbessert! Verwalten unterbrochener Projektionen: Phase 2

Die erste Phase für das bessere Verwalten unterbrochener Projektionen nach Entwurfsänderungen wurde abgeschlossen. In diesem Hinweisvideo erfahren Sie mehr darüber. Jetzt startet Phase 2.

Fusion 360 verhält sich beim erneuten Anwenden von Abhängigkeiten, die für den Entwurf gültig sind, intelligenter, wenn Sie Änderungen am Entwurf vorgenommen haben.

Abhängigkeit Koinzident wird beim anfänglichen Ziehen eines Bogens jetzt korrekt angewendet

Claas Kuhnen berichtete, dass beim Hinzufügen eines Skizzierbogens zu einer bestehenden projizierten Linie (zum Erstellen eines Tangentialbogens) die Abhängigkeit Koinzident beim Ziehen des Bogens nicht richtig anwendet wurde. Das konnten wir beheben. Danke für den Hinweis, Claas Kuhnen.

Generative Entwurfsoptimierung

Neu! Schrittweise Anleitung für das generative Design

Bei der Verwendung von generativem Design gibt es eine gewisse Lernkurve. Deshalb haben wir den Zugriff auf das Handbuch für die generative Einrichtung vereinfacht, sodass Sie schnell mit der Arbeit an Ihren Designs beginnen können. Klicken Sie im Werkzeugkasten auf die Schaltfläche für das Handbuch, um die Gruppe Lernen mit der schrittweisen Anleitung zu öffnen.



Die Anleitung ist kontextabhängig, so können Sie je nach Status Ihres Entwurfs feststellen, ob Sie einen bestimmten Schritt abgeschlossen haben oder nicht. Nicht abgeschlossene Schritte sind mit einem roten X markiert, noch nicht angefangene Schritte sind noch nicht verfügbar, und die abgeschlossenen Schritte sind mit einem grünen Häkchen markiert.

Neu! Druckgießen-Fertigungsabhängigkeit in Vorschau



Einer der wichtigsten Lösungsaspekte beim generativen Design ist die Fähigkeit, Ergebnisse zu generieren, die bereits fertigungsbezogene Erwägungen enthalten. Mit diesem Update erweitern wir unser Prozess-Portfolio um das Druckgießen. Mit der Abhängigkeit für das Druckgießen können Benutzer die Auswurfrichtung, die minimale und maximale Dicke sowie den minimalen Verjüngungswinkel festlegen und so sicherstellen, dass das Produkt aus der Gussform ausgeworfen werden kann.

Verbessert! Materialdarstellungen in Durchsuchen

Mit unserem Mai-Update haben wir die neue Funktionalität Exportvorschau in Durchsuchen eingeführt. Dadurch kann die Qualität des Ergebnisses, das heruntergeladen werden soll, einfacher erkannt werden, indem eine gerenderte Version des konvertierten Ergebnisses für die finale Iteration bereitgestellt wird. Damit Sie die Unterschiede zwischen Ergebnissen noch besser bewerten und verstehen können, sind die Materialdarstellungen jetzt im Rendering enthalten. Jetzt wird visuell dargestellt, welches Material in jedem Ergebnis verwendet wird.

Behoben: Generative Jobs schlagen bei einem Windows-Benutzernamen mit kyrillischen Buchstaben fehl

Es gab ein Szenario, in dem generative Designstudien für Windows-Benutzer fehlschlugen, deren Systembenutzername kyrillische Buchstaben enthielt. Wir haben dieses Problem behoben. Jetzt sollten auch diese Benutzer Lösungen durchführen können.

2D-Zeichnen und Animation

Es wurde ein Problem behoben, bei dem das Geometriesymbol für Form- und Lagetoleranzen nicht richtig aktualisiert wurde, wenn Fusion 360 mit der Sprache Vereinfachtes Chinesisch ausgeführt wurde. Jetzt funktioniert es.

Behoben: Es gab ein Problem mit dem Werkzeug Winkelbemaßung, bei dem Fusion 360 eine Fehlerwarnung anzeigte, wenn Sie das Werkzeug verwendeten und zum Bearbeiten der Bemaßung darauf doppelklickten. Dieser Fehler ist uns intern aufgefallen und wir konnten ihn direkt beheben.

Behoben: Es gab einen Fehler in Fusion 360, bei dem im Flyout-Bereich Tabellen im Kontextmenü das Wort in Großbuchstaben angezeigt wurde: TABELLEN. Wir haben diesen Fehler behoben, jetzt wird das Wort Tabellen ganz normal angezeigt.

Behoben: Schriftfelder in Zeichnungen sind wichtig, noch wichtiger ist die Möglichkeit, eigene zu erstellen. Es ist ein Fehler beim neuen Erstellen eines Schriftfelds aufgetreten, bei dem Fusion 360 beim Zoomen die Ansicht viel zu sehr vergrößerte.

Behoben: Die Schaltfläche Rahmen fertig stellen hat nicht ordnungsgemäß funktioniert. Wenn Sie jetzt darauf klicken, verlassen Sie die Umgebung zum Bearbeiten von Rahmen und gelangen zurück zur 2D-Zeichnung.

Behoben: Fehlerhafte Sichtbarkeit und Positionierung bei Animationsdrehbüchern

Im Arbeitsbereich Animation ist ein nerviger Fehler aufgetreten. Dabei wurde, wenn mehrere Drehbücher mit jeweils verschiedenen Animationssequenzen verwendet wurden, das Ergebnis einer dieser Drehbücher falsch in das nächste übertragen, womit das zweite komplett falsch war. Der Grund für dieses Problem war fehlerhafter Code. Wir haben ihn korrigiert, jetzt werden Drehbuchstatus nicht mehr übertragen.

Herstellen

Neu! Erweiterung für fortschrittliche Fertigungsverfahren

Vielleicht ist Ihnen schon das neue Symbol in der oberen rechte Ecke der Navigationsleiste aufgefallen. Hierbei handelt es sich um einen Zugangspunkt zur Erweiterung für fortschrittliche Fertigungsverfahren. Mit dem Erwerb erhalten Sie Zugriff auf einige spannende neue Funktionen, darunter steile und flache Werkzeugwege, die Bohrungserkennung, die additive Fertigung, die Flächenprüfung und die Antastgeometrie.



Erweiterungswerkzeuge werden durch ein kleines blaues Schraubenschlüsselsymbol auf dem Befehlssymbol kenntlich gemacht. Nachdem Sie die Erweiterung im Dialogfeld Erweiterungen mit Cloud-Punkten aktiviert haben, wird sie für die Nutzung aktiv. Hier und hier erfahren Sie mehr über die Erweiterung und ihre einzelnen Funktionen.

Neu! Schnittanalyse jetzt im Arbeitsbereich Fertigen verfügbar

Wenn Sie an einem Modell arbeiten, ist der direkte Zugriff auf die Schnittanalyse praktisch, damit Sie Schnittansichten der Konstruktion anzeigen und wichtige Entscheidungen treffen können. Wir freuen uns, Ihnen mitteilen zu können, dass das Werkzeug Schnittanalyse jetzt auch im Arbeitsbereich Fertigen verfügbar ist. So können Sie Schnittansichten des Bauteils erstellen und anzeigen.

Neu! Anzeigen von Werkzeugwegpunkten außerhalb der Simulation



Jetzt können Sie die Anzeige von Werkzeugwegpunkten ohne eine Simulation aktivieren bzw. deaktivieren. Dieses Kontrollkästchen ist über die Navigationsleiste am unteren Rand des Bildschirms zugänglich, wie abgebildet.

Neu! Importieren/Exportieren von CAM-Parametervorgaben

Jetzt können Sie Kopien von CAM-Parametervorgaben importieren und exportieren, unabhängig davon, ob eine lokale Kopie beibehalten, die Vorgaben mit Arbeitern innerhalb oder außerhalb des Fertigungsbereichs geteilt oder andere Vorgaben verwendet werden sollen. Mithilfe der neuen Optionen unter Verwalten sind diese Vorgänge möglich.

Verbessert! Zurücksetzen von CAM-Parametervorgaben

Wollten Sie schon einmal alle CAM-Parameter auf die vorinstallierten Vorgabewerte zurücksetzen? Bisher war das nur für jeden Parameter einzeln möglich. Diese neue Option steht auch unter Verwalten zur Verfügung und ermöglicht das Zurücksetzen der Parameter auf die Werkseinstellungen.

Verbessert! Kopieren von Parameternamen über das Kontextmenü im Dialogfeld Operation

Jetzt können Sie Parameternamen ganz einfach mithilfe des Kontextmenüs in die Zwischenablage kopieren. Dies vereinfacht die Verwendung einzelner Parameter bei der Validierung oder die Verwendung von Parametern in Ausdrücken.

Verbessert! Parameter für Bohrungsdurchmesser zu Bohrungsoperationen hinzugefügt

Wir haben den Parameter holeTopDiameter hinzugefügt. Er stellt den oberen Durchmesser einer gesamten Bohrung dar. Beispiel: Bei einer zylindrischen Senkung stellt dieser Parameter den größeren Durchmesser dar. Sie können dies in Ausdrücken verwenden, um den obersten Durchmesser der ausgewählten Segmente zu bewerten.

Verbessert! Prüfen auf Okklusionen in Gleichen Durchmesser auswählen für Bohrungen

Wir haben ein Kontrollkästchen zu Auf Okklusionen überprüfen hinzugefügt, das angezeigt wird, wenn die Option Gleichen Durchmesser auswählen für die Bohrung aktiviert ist. Dadurch wird die Auswahl okkludierter Bohrungen verhindert, also die Auswahl von Bohrungen, die mit der Werkzeugausrichtung nicht ohne Abtragungen erreicht werden können.

Verbessert! Steuern der Werkzeugwegrichtung zwischen Bohrungen für Operationen mit mehreren Bohrungen

Wir haben zusätzliche Optionen für die Sortierung von Bohrungen hinzugefügt. Neben Sortierung optimieren können Sie jetzt auch Optionen zum Sortieren nach X und Y verwenden, jeweils sowohl unidirektional als auch bidirektional.

Verbessert! Auswählen von Konstruktionsgeometrie

Wir haben den Auswahlalgorithmus für CAM-Werkzeugwege verbessert, wenn Sie mit Ketten arbeiten, die Konstruktionsgeometrie enthalten. Dadurch wird die Wahrscheinlichkeit von versehentlichen Auswahlen reduziert. Es ist zwar immer noch möglich, eine Kette auszuwählen, die Konstruktionsgeometrie enthält. Dafür müssen Sie die Auswahl aber bewusst über den Mauszeiger treffen, was unerwünschte Auswahlen minimiert.Vorher

Vorher

Nachher

[Tarek_K]

Benutzerfreundlichkeit

Neu! Werkzeugkasten-Benutzeroberfläche



Modell der Kommandomodul-Luke der Apollo 11 mit freundlicher Genehmigung von Project Egress https://3d.si.edu/apollo11cmhatch

Sehr gut! Ab heute wird für die Werkzeugkasten-Benutzeroberfläche vorgabemäßig das neue Layout verwendet. Wenn Sie die neue Werkzeugkasten-Benutzeroberfläche zum ersten Mal verwenden, machen Sie sich keine Sorgen - wir haben an Sie gedacht. Die neue Werkzeugkasten-Benutzeroberfläche bietet verbesserte Werkzeugorganisation, Terminologie und Auffindbarkeit von Funktionen. Außerdem ist Fusion 360 damit besser skalierbar, da zukünftig weitere Funktionen eingeführt werden.

Wenn Sie das neue Layout zum ersten Mal sehen, machen Sie sich keine Sorgen - wir haben an Sie gedacht. Brad Tallis und ich haben Videos zu den wichtigsten Änderungen bereitgestellt, die Sie sich ggf. ansehen und sofort durchstarten können.

Außerdem haben wir diese Kurzanleitung zur neuen Werkzeugkasten-Benutzeroberfläche erstellt, die die fünf wichtigsten Dinge enthält, die Sie wissen sollten, sowie einige Fragen beantwortet, die uns häufig gestellt wurden.

Wenn Sie zurück zur alten Benutzeroberfläche wechseln möchten, können Sie dies derzeit noch über die Voreinstellungen (im Abschnitt Allgemein) tun. Diese Option ist jedoch nur noch für begrenzte Zeit verfügbar. Wenden Sie sich wie immer an uns, wenn Sie Fragen oder Anregungen zur neuen Benutzeroberfläche haben. Wir helfen Ihnen gerne weiter.

Neu! Aktualisierte Symbole

Sie haben vielleicht bemerkt, dass wir neben der Werkzeugkasten-Benutzeroberfläche auch die Befehlssymbole im Werkzeugkasten aktualisiert haben. Sie werden jetzt im neuen Look dargestellt, sodass die Werkzeuge frischer und moderner aussehen.



Nicht nur hier wurden die Symbole aktualisiert. Unsere Arbeit ist Teil einer unternehmensweiten Initiative zur Standardisierung und für ein einheitlicheres Erscheinungsbild aller Autodesk-Produkte, von Fusion 360 über Inventor bis hin zu AutoCAD.

In dieser ersten Phase geht es hauptsächlich um die Aktualisierung der Werkzeugkasten-Symbole in allen Arbeitsbereichen. Die Symbole auf der Modellierungszeitachse sowie einige Browsersymbole werden in diesem Rahmen aktualisiert. Weitere Symbole in anderen Bereichen werden jedoch erst zu einem späteren Zeitpunkt aktualisiert.

Skizzieren und Modellieren

Neu! Ändern von Komponenten während der Bearbeitung eines Gelenks

Wenn Sie bisher ein Gelenk bearbeiten und eine andere Komponente für das Gelenk auswählen wollten, mussten Sie das Gelenk löschen, ein neues erstellen und die Komponenten erneut auswählen. Jetzt können Sie das zu bearbeitende Gelenk auf der Zeitachse suchen, mit der rechten Maustaste klicken, um Bearbeiten auszuwählen, und eine andere Komponente auswählen - alles direkt im Dialogfeld Gelenk bearbeiten. Sie müssen Gelenke nicht mehr von Grund auf neu erstellen.



Verbessert! Skalieren der gesamten Skizze bei der ersten Bemaßung

Diese Option wurde bereits vor einer Weile in einem Beitrag besprochen, und wir freuen uns, Ihnen diese bereitzustellen. Wenn Sie nun mehrere Skizzenobjekte in Ihrer Skizze erstellen, können Sie den Maßstab der gesamten Skizze anpassen, indem Sie einfach die erste Bemaßung bearbeiten, die Sie erstellt haben. Dies erleichtert die Skalierung/Bearbeitung der Skalierung von Skizzen zu einem früheren Zeitpunkt im Entwurfsprozess, ohne dass jedes einzelne Skizzenobjekt einzeln bemaßt werden muss.

Gelenke: Informationen zu neuen Funktionen hier.

Swebal hat gemeldet, dass seine Konstruktion an den Kanten "festhängt", wenn er Gelenkgrenzwerte bei einem Umdrehungsgelenk festlegen will. Wir haben die Kanten entsprechend optimiert, sodass Ihre Bauteile nun nicht mehr festhängen.

HughesTooling hat einen Fehler beim DXF-Export-Arbeitsablauf für Blechabwicklungen gefunden. Beim Exportieren der Blechkonstruktion im DXF-Format wurde die Konstruktion fälschlicherweise als ignoriert gekennzeichnet (angegeben durch das Sternchen neben dem Konstruktionsnamen auf der Registerkarte Dokument). Dies sollte nicht passieren, daher haben wir das Problem behoben. Beim Exportieren einer DXF-Abwicklung bleibt die Konstruktion nun unverändert.

HughesTooling hat uns von einem Problem berichtet, bei dem die Erstellung von Abhängigkeiten für den Mittelpunkt einer Linie vertikal über einem Punkt fehlschlug, wenn zuerst der Mittelpunkt der Linie ausgewählt wurde. Dieses Problem haben wir behoben.

Beim Einfügen von exportierten DXF-Skizzen in Fusion 360 haben wir einige Probleme festgestellt. Die Splines in der DXF-Skizze sahen anders aus als beim ursprünglichen Export der Skizze. Nun sollten sie unverändert bleiben.

LMF5000 hat gemeldet, dass alle Abhängigkeiten verloren gehen, wenn Bemaßungen oder Abhängigkeiten für ein Skizzentextelement erstellt werden und dann der Text bearbeitet wird. Der Grund ist wahrscheinlich, dass während der Bearbeitung ein komplett neues Textelement erstellt wird.

Generative Entwurfsoptimierung

Neu! Abhängigkeiten für 2,5-Achsen-Fräsen in der Vorschau

Wenn Sie unseren Entwicklungsfortschritt beim generativen Design verfolgt haben, werden Sie den starken Fokus auf Fertigungsabhängigkeiten bemerkt haben. Wir sehen Fertigungsabhängigkeiten als wesentlichen Bestandteil unserer Lösung, da sie eine wichtige Rolle dabei spielen, die Lösung für eine breitere Zielgruppe zugänglich zu machen.

Unser Fokus liegt weiterhin in diesem Bereich, und wir freuen uns, Ihnen die Abhängigkeiten für 2,5-Achsen-Fräsen als Vorschau präsentieren zu können. Dies ist für uns ein wichtiger Meilenstein und sollte für Sie als Benutzer besonders interessant sein, da damit auch für Benutzer, die herkömmliche Fertigungsverfahren nutzen, eine attraktive Lösung für generatives Design verfügbar wird.

Die Abhängigkeiten für 2,5-Achsen-Fräsen ergänzen die 3- und 5-Achsen-Abhängigkeiten im Abschnitt Fräsen des Dialogfelds Fertigung. Benutzer können die Werkzeugrichtung steuern, und die Lösung liefert drei Ergebnisse: von oben, von unten und von beiden Seiten des Entwurfsbereichs.

Wie der Rest unserer generativen Designergebnisse verfügen die 2,5-Achsen-Fräsen-Ergebnisse nach dem Export über eine parametrische Bauanleitung, sodass die Benutzer die Konstruktion für bessere Umsetzbarkeit weiter verfeinern können. Außerdem können sie die Informationen zu Last, Abhängigkeiten und Materialien für die weitere Validierung der Konstruktion im Arbeitsbereich Simulation verwenden. Zukünftig werden wir uns auch auf Prüfungen des Werkzeugzugriffs und die generelle Zuverlässigkeit und Verbesserung der Lösung konzentrieren. Wir freuen uns auf Ihr Feedback zu dieser Lösung. Weitere Informationen finden Sie unter 2,5-Achsen-Fräsen.



Verbessert - Ergebnisnavigation unter Durchsuchen

Wir arbeiten weiter an der Verfeinerung der Navigationsmuster unter Durchsuchen, um eine bessere Übereinstimmung mit den anderen Komponenten von Fusion 360 zu erzielen. In diesem Update haben wir die Art und Weise geändert, wie Benutzer von einer bestimmten Ergebnisansicht zurück zur Hauptansicht Durchsuchen navigieren. Sie erinnern sich vielleicht daran, dass Sie vor diesem Update eine Mischung aus Schaltflächen und Breadcrumbs im Werkzeugkasten des Ansichtsbereichs verwendet haben, um zwischen der Ansicht Durchsuchen und den Ergebnisansichten zu wechseln.

Mit diesem Update werden Sie sehen, dass die Ergebnisansicht nun auf einer eigenen Registerkarte angezeigt wird, und es gibt eine Schaltfläche zum Schließen der Ergebnisansicht und Zurückkehren zur Ansicht Durchsuchen. Diese Methode steht nun mehr im Einklang mit den anderen in Fusion 360 verwendeten Methoden. Weitere Informationen finden Sie unter Kontextabhängige Umgebung Durchsuchen.

Verbessert - Vorgaben für Werkzeugparameter für Fräsen-Abhängigkeiten

Dieses Problem konnte ziemlich schnell behoben werden. Wir haben festgestellt, dass die Vorgabeeinstellung für den Kopfdurchmesser beim Fräsen zu groß war und bei der Vorüberprüfung häufig zu Warnmeldungen führte. Dies führte bei einigen Benutzern zu Irritationen. Daher haben wir in Zusammenarbeit mit unseren Bearbeitungsexperten einen besseren Wert festgelegt. Wie immer sollten Sie sicherstellen, dass diese Werte für Ihre Situation geeignet sind.

Verbessert - Umgang mit Drehmomentbelastungen vom generativen Design zur Simulation

Die Benutzeroberfläche erforderte eine deutlichere Kennzeichnung, damit die Benutzer besser verstehen, wie Drehmomentbelastungen unter Generatives Design angewendet werden, da sich der Vorgang geringfügig vom Verfahren im Arbeitsbereich Simulation unterscheidet. Dies führte zu einigen Irritationen, wenn Benutzer den Arbeitsablauf vom generativen Design zur Simulation nutzten. Wenn ein Benutzer unter Generatives Design eine Drehmomentbelastung auf mehrere Flächen anwendet, wird die Größe vorgabemäßig auf jede Fläche angewendet. Wenn Sie die Hilfedokumentation nicht genau gelesen haben, kann dieser Aspekt leicht übersehen werden, da sich dies vom Verhalten der Drehmomentbelastungen im Arbeitsbereich Simulation unterscheidet. Um dies deutlicher hervorzuheben, wird ein ausgegrautes Kontrollkästchen mit der Bezeichnung Moment pro Objekt angezeigt, wenn beim Anwenden einer Drehmomentbelastung unter Generatives Design mehrere Flächen ausgewählt werden, um das Verhalten anzugeben. Das Kontrollkästchen ist ausgegraut, da verteilte Belastungen derzeit nicht unterstützt werden. Wir hoffen, der Sachverhalt wird dadurch klarer, und dass Probleme beim Arbeitsablauf vom generativen Design zur Simulation vermieden werden. Weitere Informationen finden Sie unter Anwenden von Belastungen.

Herstellen

[Erweiterung] Glättungsoptionen für Steil und Flach hinzugefügt

Auf der Registerkarte Durchgänge wurde für die Schlichtstrategie Steil und Flach in der Erweiterung für fortschrittliche Fertigungsverfahren das Kontrollkästchen Glättungsfilter hinzugefügt. Mit dieser Option können Werkzeugmaschinen die programmierte Vorschubrate besser erreichen, was die Bearbeitungszeit verringert und die Oberflächengüte verbessert.

Es gibt zwei Glättungsmodi. Der erste, Bogen einpassen, ist die vorgegebene Glättungsfunktion, die bereits bei anderen Werkzeugwegoperationen in Fusion 360 verfügbar ist. Dieser Modus ist normalerweise für Maschinen mit älteren, langsameren CNC-Steuerungen gedacht, die von weniger Punkten in einem Werkzeugweg profitieren.

Der zweite Modus, Gleichmäßig verteilte Punkte, ist eine neue Punktverteilungsoption für neuere Maschinen mit schnellen CNC-Steuerungen, die eine große Anzahl an Punkten mit gleichem Abstand verarbeiten können. Die Option Gleichmäßig verteilte Punkte unterstützt diese Steuerungen dabei, die programmierte Vorschubrate über die gesamte Dauer des Werkzeugwegs besser einzuhalten, was die Zykluszeit deutlich verkürzen kann. Die Werkzeugmaschine kann wahrscheinlich auch flüssiger arbeiten, was die Oberflächengüte des bearbeiteten Bauteils verbessert. Weitere Informationen finden Sie unter Glättung für Steil und Flach.



[Erweiterung] Verbesserung der Antastgeometrie

Die Informationen zum referenzierten Werkzeugweg beim Bearbeiten des Befehls Antastgeometrie wurden verbessert. Wenn Sie Werkzeugverschleiß aktualisieren im Dialogfeld Antastgeometrie bearbeiten, können Sie jetzt sehen, welcher Werkzeugweg vom Befehl referenziert wird, und der ausgewählte Werkzeugweg wird in der Liste hervorgehoben.

Neu! Zugriff und Minimalradius-Analyse

Nach dem beim letzten Update präsentierten und bereitgestellten Werkzeug Schnittanalyse stellen wir Ihnen jetzt weitere leistungsstarke Analysewerkzeuge für Fusion 360 vor:

Verfügbarkeitsanalyse wird zum Hervorheben der Bauteile eines Modells verwendet, die aus einer bestimmten Richtung sichtbar sind, und wird beim Verschieben des Modells dynamisch aktualisiert. Dies hilft Ihnen bei der Bestimmung, wie Sie das Bauteil am besten bearbeiten können, da die Schattierung referenziert wird, um Hinterschnitte zu bewerten und zu bestimmen, ob die Fläche über die aktuell definierte Arbeitsachse zugänglich ist.

Minimalradius-Analyse wird verwendet, um die Bereiche mit starker und geringer Krümmung des Modells zu ermitteln. Sie hilft Ihnen bei der Bestimmung der richtigen Werkzeuggröße für die Bauteilbearbeitung.

Beide unten aufgeführten Werkzeuge (Verfügbarkeitsanalyse und Minimalradius-Analyse) stehen jetzt in den Arbeitsbereichen Fertigen und Konstruktion zur Verfügung.

Verbesserungen beim Antasten und Änderungen der Benutzeroberfläche

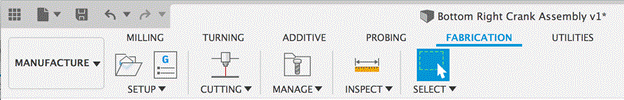

Der vorhandene Befehl Antasten wurde aus dem Menü Setup in das Menü Antasten verschoben (enthält die Erweiterungsfunktionen Fläche prüfen und Antastgeometrie) und in WKS antasten umbenannt:

Auf der Registerkarte Geometrie im Dialogfeld WKS antasten wurde der Bereich Toleranzen hinzugefügt, der dem Bereich Toleranzen im Dialogfeld Antastgeometrie entspricht:

Auf der Registerkarte Aktionen im Dialogfeld Antasten haben wir Optionen für Falsche Position, Falsche Größe und Schräg hinzugefügt. (Die angezeigten Optionen variieren, je nachdem, welche Geometrie Sie für die Antastoperation auswählen.) Bei Auswahl dieser Optionen können Sie die Werkzeugmaschine anweisen, die Bearbeitung zu beenden und eine Meldung auf der Steuerung anzuzeigen, wenn die gemessene Position, die Größe oder die Ausrichtung des Rohteilmaterials außerhalb des Toleranzbereichs liegen.

Des Weiteren haben wir die Option Ergebnisse drucken hinzugefügt, die Ihnen die Anzeige der Antastergebnisse auf der CNC-Steuerung ermöglicht.



Verbesserungen der NC-Programme

Wenn eine Änderung auftritt, die dazu führt, dass ein NC-Programm ein gelöschtes Objekt referenziert, werden Sie nun daran erinnert, das NC-Programm neu zu generieren.

Außerdem haben wir eine weitere Optimierung vorgenommen, sodass Sie eine Fehlermeldung erhalten, wenn Sie versuchen, NC-Programme mit demselben Namen gleichzeitig nachzubearbeiten, und aufgefordert werden, einen neuen Namen zu vergeben. Die erste Datei wird nicht mehr automatisch überschrieben.

Behoben: die Fortschrittsleiste blockierende QuickInfo

Wir haben ein Problem behoben, das von @punking315 gemeldet wurde und bei dem die QuickInfo der Fortschrittsleiste Simulieren die Auswahlen auf der Fortschrittsleiste blockierte, wenn Textbefehle geöffnet waren oder das Fenster nicht im Vollbildmodus geöffnet war. Wir haben die entsprechenden Anpassungen vorgenommen, sodass dieses Problem nicht mehr auftritt.

Behoben: Fehlerhafte OK-Schaltfläche im Mac-Dialogfeld für die Nachbearbeitung

Wir haben ein Problem behoben, das @lukerl uns gemeldet hat und bei dem die OK-Schaltfläche im Mac-Dialogfeld für die Nachbearbeitung manchmal ausgegraut war, auch wenn ein Postprozessor ausgewählt wurde.

API

Neue API für die Werkzeugkasten-Benutzeroberfläche

http://help.autodesk.com/view/fusion360/DEU/?guid=GUID-36B1FFB5-5291-4532-8F11-90E912769B34

Mit der neuen Werkzeugkasten-Benutzeroberfläche als offiziellem Vorgabewerkzeugkasten für Fusion 360 haben wir mit Registerkarten einen Paradigmenwechsel bei den Werkzeugkästen eingeläutet. In der Hierarchie der Benutzeroberfläche sind Registerkarten innerhalb eines Arbeitsbereichs enthalten und umfassen eine Reihe von Gruppen. Außerdem haben wir eine neue API hinzugefügt, um die Platzierung von erstellten Gruppen auf einer bestimmten Registerkarte in einem bestimmten Arbeitsbereich zu unterstützen.

Wie bereits in unserem Vergleichsvideo erwähnt, können die Registerkarten immer verfügbar oder kontextabhängig sein. Kontextabhängige Registerkarten werden basierend auf dem aufgerufenen Befehl angezeigt. Beim Aufrufen von Skizze erstellen wird beispielsweise eine kontextabhängige Registerkarte angezeigt, die nur Skizzierwerkzeuge für die entsprechende Registerkarte enthält.

Vorhandene Zusatzmodule, die noch nicht auf die neue API aktualisiert wurden, befinden sich in der neuen Werkzeugkasten-Benutzeroberfläche vorgabemäßig auf der Registerkarte Werkzeuge. Einige Zusatzmodule werden möglicherweise nur auf bestimmten kontextabhängigen Registerkarten angezeigt, z. B. Skizze. Sie können die neue API verwenden, um eine bestimmte Registerkarte sowie die Gruppe anzugeben, auf der bzw. in der Ihr Zusatzmodul angezeigt werden soll.

[michele.mk]

Benutzerfreundlichkeit

Neu! Sitzungsverwaltung

Viele Benutzer verwenden Fusion 360 auf mehreren Computern, da die Arbeit nicht immer dann endet, wenn man das Büro oder die Werkstatt verlässt. Wenn Sie bisher mit demselben Konto auf mehreren Computern in Fusion 360 angemeldet waren, wurden auf beiden Computern aktive Sitzungen registriert. Dies erschwerte die Verwaltung der Sitzungen sowie die Handhabung der Remote-Sitzung. Wir haben diese Art der Arbeit vereinfacht.

Mit diesem Update haben wir eine Optimierung der Sitzungsverwaltung eingeführt. Wenn Sie sich auf einem Computer an einer zweiten Fusion 360-Sitzung anmelden, währen Sie auf einem anderen Computer noch angemeldet sind, werden Sie in einem Dialogfeld darüber informiert (in der Sitzung, in der Sie die neue Anmeldung vorgenommen haben), in welchen anderen Sitzungen Sie derzeit angemeldet sind, wann diese geöffnet wurden und wann die letzte Aktivität durchgeführt wurde. Sie können aus vier Optionen auswählen:

1. Remote-Sitzung anhalten und in der Sitzung weiterarbeiten, in der Sie sich befinden
2. Remote-Sitzung beenden und in der Sitzung weiterarbeiten, in der Sie sich befinden
3. Aus der aktuellen Sitzung abmelden und mit einem anderen Konto anmelden
4. Fusion 360 einschließlich der aktuellen Sitzung beenden, wobei die andere Sitzung mit der Remote-Anmeldung beibehalten wird

Wenn Sie auf Weiter klicken, wird eine Bestätigungsmeldung angezeigt, in der Sie dazu aufgefordert werden, diese Aktion zu bestätigen. Wenn Sie erneut auf Weiter klicken, wird für die Remote-Sitzung die ausgewählte Aktion ausgeführt.

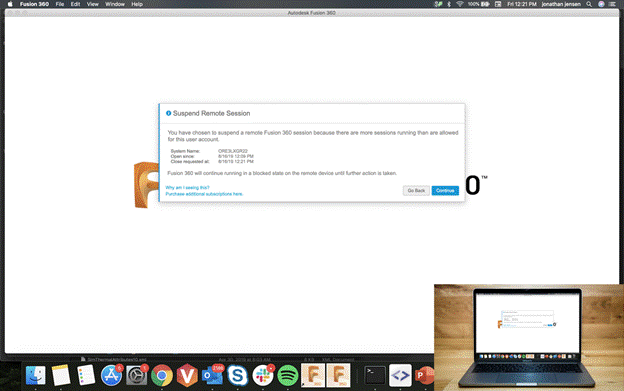

Remote-Sitzung anhalten und in der Sitzung weiterarbeiten, in der Sie sich befinden

Durch das Anhalten der Remote-Sitzung können Sie Hintergrundaufgaben wie Rendern, Simulationslösungen oder CAM-Werkzeugwegberechnungen ausführen, ohne dass die Sitzung unterbrochen oder geschlossen werden muss.

Remote-Sitzung beenden und in der Sitzung weiterarbeiten, in der Sie sich befinden

Anders als beim Anhalten einer Sitzung wird beim Beenden der Remote-Sitzung nicht nur die Remote-Sitzung geschlossen, sondern Sie werden auch remote von dem Konto abgemeldet, für das eine Anmeldung aktiv war, bevor Sie Fusion 360 schließen.

Die letzten beiden Optionen beziehen sich auf die Sitzung, in der Sie angemeldet sind. Sie können sich entweder aus dem verwendeten Konto abmelden und sich mit anderen Anmeldedaten anmelden oder Fusion 360 einfach schließen.

Verbessert! Fusion 360 ist jetzt unter macOS für die Spotlight-Suche verfügbar

Wir haben hierzu viele Rückmeldungen in den Foren sowie über IdeaStation erhalten. Wir freuen uns, Ihnen mitteilen zu können, dass die Funktion nun fehlerfrei ist. Wenn Sie Fusion 360 jetzt über die Spotlight-Suche unter macOS starten möchten, können Sie einfach Fusion 360 eintippen, und das Suchergebnis wird angezeigt. Die Indexierung wirkt sich auf die Anzeige aus; selbst, wenn bisher keine Indexierung stattgefunden hat, erfolgt die Anzeige nach einer Weile ordnungsgemäß.

Behoben: Problem mit der Anzeige im Schnellzugriff-Werkzeugkasten

Einige Lenovo-Benutzer haben berichtet, dass bei der Anmeldung Teile des Werkzeugkastens leer waren. Dies hat den Zugriff auf das Dateimenü, das Speichersymbol und die Dokumentenregisterkarten erheblich erschwert. Wenn dieser Fehler auftrat, mussten die betroffenen Benutzer sich auf ihr Erinnerungsvermögen hinsichtlich der Position der Schaltflächen verlassen oder Fusion 360 neu starten, da nur dann der Werkzeugkasten vielleicht richtig angezeigt wurde. Wir haben dieses Problem behoben und sichergestellt, dass der Werkzeugkasten ordnungsgemäß angezeigt wird.

Behoben: Muster und Spiegeln wieder in der Gruppe Erstellen für Blech verfügbar

Offenbar wurden die Befehle Muster und Spiegeln nicht mehr unter Arbeitsbereich Konstruktion > Registerkarte Blech > Gruppen-Dropdown-Menü Erstellen angezeigt. Die Optionen befanden sich im alten Werkzeugkasten, und wir haben sie in den neuen Werkzeugkasten übertragen.

Behoben: Netzpalette wird nicht angezeigt

Bei der Anzeige der Netzpalette trat ein Fehler auf. Beim Aufrufen der Netzumgebung sollte die Netzpalette automatisch angezeigt werden, damit Sie die Größe des Auswahlpinsels steuern können. Leider war auch diese Anzeige fehlerhaft, doch wir konnten den Fehler beheben.

Behoben: Dateiexport mit XRefs als Inventor-Baugruppe wird jetzt als ZIP-Datei exportiert

Beim Exportieren eines Entwurfs mit X-Refs als Inventor-Baugruppe sollte der Export als komprimierte Datei erfolgen, wobei die IAM- und IPT-Dateien in einer einzigen Datei enthalten sein sollten. Leider hat dies nicht funktioniert, und es war lediglich eine IPT-Datei vorhanden. Jetzt erfolgt der Export als ZIP-Datei.

Grafiken

Behoben: Problem mit der falschen Grafikkartenerkennung in Fusion 360

Andy.c hat uns über ein Problem informiert, bei dem Fusion 360 auch nach dem Aktualisieren der Grafiktreiber diese nicht als aktualisiert erkannte und sich verhielt, als würden die alten Treiber verwendet. Wir haben daraufhin unsere Grafik-Engine aktualisiert. Jetzt erkennt Fusion 360 die aktuellen Treiber ordnungsgemäß.

Behoben: Probleme mit dem Anti-Aliasing bei Skizzierlinien

Ist Ihnen auch schon aufgefallen, dass Skizzen- oder Modellkanten manchmal gezackt aussahen, obwohl Anti-Aliasing aktiviert war? Dies erinnert ein wenig an Fusion Farms. Es gibt jedoch gute Neuigkeiten, denn wir haben unsere Grafik-Engine aktualisiert und dadurch das Problem behoben. Jetzt sind die Kanten schön glatt.

Behoben: Diskrepanzen beim lokalen und Cloud-Rendern

Einige Benutzer haben berichtet, dass sich die Ergebnisse des Cloud-Renderns

leicht von denen beim lokalen Rendern unterscheiden. Die Ergebnisse sollten eigentlich identisch sein, da dieselbe Render-Engine verwendet wird, doch offenbar ist ein Fehler aufgetreten.

Skizzieren und Modellieren

Neu! In Blech konvertieren

In Blech konvertieren ist ein neuer Befehl auf der Registerkarte Blech, mit dem Blechfunktionen auf jedes vorhandene Bauteil angewendet werden können. Nach der Verwendung dieses Befehls können Sie die restlichen Blechbefehle für dieses Bauteil nutzen. Dadurch erhalten Sie die Möglichkeit, bestehende Blechbauteile in Fusion 360 zu importieren und weiter daran zu arbeiten. Außerdem können Sie mit diesem Befehl auch ein Fusion 360-Bauteil, das ohne Blechbefehle modelliert wurde, so konvertieren, dass Blechbefehle darauf angewendet werden können.

Wir haben diese Funktion als verlaufbasiertes parametrisches Element entworfen. Das bedeutet, dass Sie nach dem Konvertieren eines Körpers zurückgehen und das Modell beliebig bearbeiten können, und dass diese Änderungen im konvertierten Blechbauteil reflektiert werden. Sie können diese Methode verwenden, um Entwürfe mit verknüpften Blechregeln zu erstellen.

Funktionsweise

Damit ein Körper in Blech konvertiert werden kann, benötigt das Bauteil eine Blechregel, die die Geometrie steuert. Der grundlegendste Parameter ist die Dicke. Da der Körper bereits vorhanden ist, muss die Dicke an diesen Körper angepasst werden. Damit Sie die Dicke nicht manuell eingeben müssen, haben wir eine Funktion zum Erkennen der Dicke entwickelt. Dabei müssen Sie lediglich auf eine Fläche klicken (dies gilt auch als Quellkörpereingabe), und Fusion 360 erkennt die Dicke an dem Punkt, auf den Sie klicken. Aus diesem Grund spielt die Position des Mauszeigers beim Klicken auf den Körper eine Rolle. Stellen Sie deshalb sicher, dass Sie auf den breiten, flachen Bereich des Bauteils klicken. Der Wert der Dicke wird in der Regel hier gesperrt, da der Wert durch Bauteilgeometrie gesteuert wird, nicht andersherum.

Expertentipp: Falls Sie Drittanbieterkonstruktionen importieren, müssen Sie extra die Aktion Konstruktionsverlauf erfassen durchführen, um die Registerkarte Blech zu aktivieren. (Beim vorgabemäßigen Import werden Konstruktionen ohne Verlauf erstellt.) Hier werden wir in naher Zukunft Verbesserungen vornehmen, doch derzeit ist diese Vorgehensweise ein hilfreicher Trick.

Optimierung für AnyCAD

Wenn Sie unsere AnyCAD-Arbeitsabläufe nutzen, können Sie diese Funktion auch mit anderen CAD-Formaten verwenden. Die Aktualisierung der Bauteildicke in einer SLDPRT-Datei löst ein Update innerhalb von Fusion 360 aus, mit dem die Regeldicke aktualisiert wird. Dabei werden auch die Blechfunktionen mit der neuen Dicke aktualisiert, die darauf basierend erstellt wurden, und daraus folgend die zugehörige Abwicklung und die 2D-Zeichnung.

Verbessert! Leistung bei der Arbeit mit Baugruppen

Manchmal tritt bei der Arbeit mit Baugruppen, die Tausende von Teilen enthalten, beim Verschieben von Komponenten oder Bearbeiten eines Komponentengelenks ein Leistungsproblem in Fusion 360 auf, und die altbekannten schwarzen Leisten werden angezeigt.

Außerdem gab es Fälle, in denen Komponenten fehlerhaft platziert wurden und zuvor platzierte Gelenke ihre zugehörigen Regeln nicht berücksichtigten, nachdem Alle neuen abrufen zum Aktualisieren der XRefs oder Alle berechnen durchgeführt wurde.

Nachdem wir im Code ausführlich nach dem Fehler gesucht haben, können wir berichten, dass wir die Leistung bei der Arbeit mit größeren Baugruppen erheblich verbessern konnten: von 77,2 % auf 99,3 % für das Verschieben von Komponenten und von 33,3 % auf 99,11 % für das Bearbeiten von Gelenken. Juhu!

Behoben: Problem mit Ebene aus 3 Punkten und Netzkörpern

lparedesJ6QNG berichtete von einem Problem, das beim Platzieren einer Ebene mit 3 Punkten auf einem Netzkörper auftrat, und dass Fusion 360 bei jedem Versuch eine Fehlermeldung anzeigt. Wir haben uns mit diesem Fehler befasst und einen Fehler im Code entdeckt. Unsere Experten haben den Fehler behoben, jetzt können Sie wieder eine Ebene aus 3 Punkten auf einem Netzkörper platzieren.

Behoben: Problem mit der Funktionsweise von Pin-Schlitz-Gelenk

Schon vor einer Weile meldete TrippyLighting im Forum ein Problem, bei dem Pin-Schlitz-Gelenk nicht funktionierte. Wir entschuldigen uns, dass diese Fehlerbehebung so lange gedauert hat. Die Option Pin-Schlitz-Gelenk funktioniert jetzt ordnungsgemäß.

Behoben: Problem mit der Umkehrung der Positionserfassung von Komponenten

Bei Gelenken gab es mehrere Probleme, die wir beheben mussten, und dieses war eines davon. Zuvor gab es ein Problem, bei dem beim Verschieben einer mit einer anderen Komponente verbundenen Komponente und dem Erfassen der neuen Position das Umkehren der Positionserfassung die Komponente nicht an die ursprüngliche Position zurück verschob. Jetzt wird dies durchgeführt.

Behoben: Steuern der Drehgelenkgrenzwerte

Swebal meldete ein Gelenkproblem, bei dem sich ein Drehgelenk nicht mehr bewegte, wenn die Gelenkgrenzwerte gesteuert und die Gelenkanimation angesehen wurde. Wir haben festgestellt, dass einige Bereiche von Fusion 360 nicht aktuell genug waren und haben diese auf den neuesten Stand gebracht. Jetzt kann das Drehgelenk wieder bewegt werden.

Behoben: Problem beim Löschen eines Körpers

David.antliff meldete ein Problem, bei dem das Löschen oder Entfernen eines Körpers nicht möglich war. Bei jedem Entfernungsversuch gab Fusion 360 den Fehler Berechnung fehlgeschlagen aus. Wir haben die dem Körper zugeordneten Elemente gefunden und das Problem behoben.

Behoben: Problem mit der Funktionsweise von Umgrenzungsfläche

Dprusock bemerkte ein ungewöhnliches Verhalten, bei dem die Vorschau beim Anwenden einer bearbeiteten Fläche auf ein Modell, an dem gearbeitet wurde, ordnungsgemäß funktionierte, der Befehl nach dem Klicken auf OK aber fehlschlug. Dies sollte nicht passieren. Jeff Strater konnte das Problem mit einem Workaround lösen, und mit diesem Update beheben wir den Fehler generell.

Generative Entwurfsoptimierung

Neu! Vorschau Erweiterte Physik

Benutzer verwenden Generative Design für das Lösen immer komplexerer Probleme. Um diese Herausforderungen zu meistern, führen wir eine neue Vorschaufunktion für Erweiterte Physik ein. In diesem Update können Sie der Verwendung von Advanced Physics Solver für generative Studien zustimmen.

Dieser Solver ermöglicht das Berücksichtigen modaler und Verschiebungsgrenzen für Ihre Ziele. Derzeit werden nur uneingeschränkte und additive Fertigungsprozesse mit diesen neuen Begrenzungen unterstützt. Anfragen zum Erzwingen modaler oder Verschiebungsgrenzen führen dazu, dass der gewerbliche Solver keine Ergebnisse generiert. Es werden zusätzliche Ergebnisse angezeigt, wenn modale oder Verschiebungsgrenzen für uneingeschränkte und additive Fertigungsprozesse nicht festgelegt sind. Da es sich hier um eine Vorschau handelt, sind wir gespannt auf Ihr Feedback und Ihre Verbesserungsvorschläge.

Neu! Ergebnis- und Iterationsbeschriftungen in Durchsuchen

Wir wissen, dass die Option Durchsuchen und das Finden des richtigen Ergebnisses einer der Hauptpunkte für die Verwendung von Generative Design ist. Benutzer haben angeregt, bestimmte Ergebnisse als Favoriten kennzeichnen zu können, damit sie einfacher miteinander verglichen und identifiziert werden können. Jetzt ist es möglich, Ergebnisse oder bestimmte Iterationen eines Ergebnisses zu beschriften. Diese Beschriftungen werden im Browser als Filter hinzugefügt und können wie jeder andere Filter in den verschiedenen Durchsuchen-Ansichten verwendet werden.

Neu! Materialfilter in Durchsuchen

Zusätzlich zum Arbeitsablauf Beschriftungen haben sich Benutzer auch für die Möglichkeit zum Filtern nach Materialien ausgesprochen. Da wir diese Idee ebenfalls gut fanden, haben wir die Funktion hinzugefügt.

Neu! Beispiele für Ready to Explore

Unser Fokus liegt weiterhin darauf, Benutzern die Verwendung der grundlegenden Funktionen in Generative Design zu erleichtern. Wir haben einen weiteren Satz an Beispielen zu den Generative Design-Beispielen hinzugefügt. Im Ordner Ready to Explore finden Sie Studien, deren Ergebnisse beim Durchsuchen bereits vorausgefüllt sind. Dadurch können Sie zu erwartende Ergebnistypen prüfen, bevor Sie die Lösung für das erste generative Design durchführen.

Verbessert! QuickInfos für Richtungen beim 2,5-Achsen-Fräsen

Es gibt jetzt neue QuickInfos für die Werkzeugrichtungen beim 2,5-Achsen-Fräsen, die Benutzern das Verständnis der Ergebnisgenerierung mit dieser Fertigungsmethode erleichtern, da sich die Ergebnisgenerierung für eine angegebene Richtung von der Generierung unserer anderen Methoden unterscheidet.

2D-Zeichnungen

Neu! Export von Blättern als allgemeine DWG- und DXF-Dateien für 2D-Zeichnungen

Wir haben gute Neuigkeiten! Sie können ein 2D-Zeichnungslayout als vereinfachte DWG- oder DXF-Datei ausgeben, die sich nahtlos mit nachgelagerter Software verarbeiten lässt, die Sie zusammen mit Fusion 360 verwenden.

Wenn Sie bisher eine AutoCAD-DWG-Datei in eine andere CAD-Software importiert haben, wurde die Zeichnung manchmal nur als Quader angezeigt, da AutoCAD-Code verwendet wurde. Bei einer vereinfachten DWG-Datei besteht die Zeichnung aus Linienobjekten, die auch in anderer CAD-Software und nicht nur in AutoCAD bearbeitet werden können.

Klicken Sie einfach mit der rechten Maustaste auf das aktive Layout-Blatt im Arbeitsbereich 2D-Zeichnung, und verwenden Sie die Ausgabeoption dort.



Wenn Sie die DWG-Option verwenden, können Sie zwischen Vereinfachte DWG-Datei und AutoCAD-DWG wählen. Nachdem Sie auf OK geklickt haben, werden Sie aufgefordert, den Namen und den Speicherort anzugeben. Wir haben noch viele 2D-Zeichnungsprojekte in der Pipeline und arbeiten diese nach und nach ab.

Behoben: Problem mit dem Rückansicht-Platzhalter (Anzeige als Vorderansicht)

Wir haben ein Problem behoben, bei dem beim Hinzufügen einer Rückansicht beim Erstellen einer Zeichnungsvorlage stattdessen eine Vorderansicht angezeigt wurde, wenn Sie eine Zeichnung unter Verwendung der gespeicherten Vorlage erstellt haben. Hier lag ein Fehler vor. Entschuldigung.

Herstellen

Neu! Werkzeugkasten im Registerkartenformat jetzt im Arbeitsbereich Fertigen



Wenn Sie jetzt zum Arbeitsbereich Fertigen wechseln, sehen Sie, dass der Werkzeugkasten über Registerkarten verfügt, die die Werkzeuge für Fräs-, Dreh-, Additiv-, Antast- und Fertigungsoperationen enthalten. Jede Registerkarte ist ziemlich selbsterklärend, dennoch finden Sie hier eine kurze Übersicht.

Auf der Registerkarte Fräsen befinden sich die üblichen 2D-, 3D-, Bohr- und Multi-Achsen-Werkzeuge.

Die Registerkarte Drehen enthält alle Drehstrategien.

Additiv enthält alle erweiterten additiven Fertigungswerkzeuge sowie Auflager.

Antasten enthält Antastwerkzeuge wie WKS für Antasten, Antastgeometrie und Fläche prüfen. (Diese sind nur über Erweiterungen verfügbar.)

Die Registerkarte Fertigung enthält Laserschneiden.

Neu! Verbesserungen an Drehstrategien für Profil-Schruppen und -Schlichten

Wir haben einige umfassende Verbesserungen an den Drehstrategien vorgenommen und z. B. neue Strategien für Profil-Schruppen und -Schlichten hinzugefügt. Zusätzlich zu den neuen Strategien für Profil-Schruppen und -Schlichten optimieren tangentiale Verlängerungen und eine Liste detaillierter Verbesserungen das Drehen.

Anmerkung: Die alten Profildrehstrategien sind nicht mehr sichtbar, können aber noch bearbeitet, mit einem Postprozessor bearbeitet und zwischen Dateien kopiert oder gespeichert und als Vorlagen verwendet werden, wenn Sie nicht darauf verzichten möchten.



Bisher waren sowohl Profil-Schruppen als auch Profil-Schlichten unter derselben Drehprofilstrategie zusammengefasst, doch jetzt haben wir sie in zwei unterschiedliche Strategien aufgeteilt. Dies hat die folgenden Gründe:

• Vereinfachen des Arbeitsablaufs durch eine reduzierte Komplexität
• Vereinfachen der Benutzeroberfläche und Reduzieren von Überfrachtung durch das Entfernen von Parametern aus Schruppen bzw. Schlichten, die keine Gültigkeit für die entsprechende Option hatten
• Zulassen, dass Schrupp- und Schlichtoperationen ein unterschiedliches Werkzeug, unterschiedliche Vorschübe und Geschwindigkeiten sowie unterschiedliche Bearbeitungsgrenzwerte verwenden

Neben den neuen Strategien werden Sie auch feststellen, dass auf allen fünf Registerkarten Verbesserungen vorgenommen wurden. Optionen wie Tangentiale Verlängerungen, Werkzeuggrenzen, Festzyklus beim Schruppen und der Kompensationstyp An Steuerung beim Schlichten erweitern diese Strategien erheblich und versetzen Sie in die Lage, Bauteile noch perfekter zu gestalten. Es gibt noch viel mehr Informationen zu diesen Änderungen, doch um diesen Artikel kurz halten, finden Sie eine ausführliche Beschreibung dieser Funktionen in unserem Blog-Post, der seit ein paar Tagen online ist.

Ausführliche Informationen zu Profil-Schruppen und -Schlichten

Verbessert! [Erweiterung] Werkzeugachsengrenzen für steile und flache Bereiche

Wir haben die Möglichkeit geschaffen, Werkzeugachsengrenzen für steile und flache Werkzeugwege hinzuzufügen. Sie können die Neigungsgrenze (Winkel) und den Modus festlegen: Werkzeugweg entfernen oder Werkzeugachse verschieben.

Verbessert! [Erweiterung] Antastgeometrie - Vorgabewert für den minimalen Aktualisierungs-Schwellenwert

Wir haben den Wert des minimalen Aktualisierungs-Schwellenwerts für Antastgeometrie auf null festgelegt, damit der Wert für die Werkzeugabnutzung vorgabemäßig aktualisiert wird, sofern der Benutzer diesen Schwellenwert nicht ändert.

Verbessert! [Erweiterung] Laden von Flächenprüfungsergebnissen aus Fusion Team

Es ist jetzt möglich, Flächenprüfungsergebnisse aus Fusion Team zu importieren.

Verbessert! Rampenwinkel in 2D-Bohrfräsen

Wir haben die Option zum Festlegen der Tiefenzustellung basierend auf dem Winkel zusätzlich zur Steigung hinzugefügt.Steinwerks' IdeaStation-Vorschlag war der Grund für diese Änderung.

Verbessert! Postprozessorfilter

Die Postprozessoren in der Postprozessorbibliothek können jetzt basierend auf ihren Fähigkeiten gefiltert werden. Dadurch können Sie schneller einen Postprozessor finden, der sich für Ihre Aufgabe eignet.

Verbessert! Zeichnen des Drehkompensationspunkts in Werkzeugwegsimulation

Wir haben die Option zur Anzeige der Kompensationspunkte von Drehwerkzeugen während der Werkzeugwegsimulation hinzugefügt. Aktivieren Sie dafür einfach wie unten abgebildet das Kontrollkästchen Programmierter Punkt.

Verbessert!Exportieren von Maschinenkonfigurationen

Jetzt können Sie Ihre Maschinenkonfigurationen lokal exportieren oder sie für Ihr Team freigeben.

Verbessert! Verfügbarkeitsanalyse

Wir haben im Werkzeug Verfügbarkeitsanalyse eine neue Option hinzugefügt, die unzugängliche Punkte für positive und negative Richtungen hervorhebt.

Behoben: Verlust der Auswahl nach Werkzeugänderung

Wir haben eine Regression behoben, bei der bestimmte Werkzeugänderungen zum Verlust der ausgewählten Geometrieketten geführt haben. Ariel hat uns diesen Fehler gemeldet.

Behoben: Inkonsistenz der bidirektionalen Bohrungsreihenfolge in Modellen

Wir haben ein Problem behoben, bei dem die Option zur Sortierung von bidirektionalen Bohrungen, die im Juni eingeführt wurde, nicht wie gewünscht funktionierte. Dies betraf bestimmte Anwendungen, in denen Bohrreihen in Y nicht genau ausgerichtet waren. Wir haben eine umfassendere Toleranzkennzahl zum Erkennen von Bohrungsreihen eingeführt, die dieses Problem beheben sollte.

API

Neu! Visual Studio Code ersetzt Spyder als Vorgabeeditor für Ihre Zusatzmodule

Wenn Sie bisher ein Zusatzmodulskript bearbeiten wollten, verhielt sich Fusion 360 sehr proaktiv und wählte Spyder Editor automatisch aus, ohne dass der Benutzer die Chance hatte, ein anderes Tool für die Bearbeitung auszuwählen. Wir haben dies geändert. Anstatt der automatischen Auswahl von Spyder haben Sie die Möglichkeit, Visual Studio Code als den bevorzugten Code-Editor zu installieren. Die Option, in Fusion 360 einen bevorzugten Editor auszuwählen, besteht weiterhin. Wenn Sie über keinen Editor verfügen, können Sie fortfahren und Visual Studio Code installieren.

Weitere Informationen hierzu finden Sie in unserer Hilfe-Dokumentation.

Behoben: Symbol Veraltet verhält sich nach Alle neuen abrufen korrekt

Mitarbeiter von Bommer informierten uns über ein Problem, bei dem sich das Symbol Veraltet beim Arbeiten mit der API bei der Verwendung des Befehls Alle neuen abrufen nicht wie erwartet verhielt. Das tut uns leid. Nun sollte es fehlerfrei funktionieren.

Behoben: Ändern der Palettengröße, obwohl showCloseButton False ist

Rolandas.vegis entdeckte einen Fehler in der API, bei dem er die Größe der Palette nur dann ändern konnte, wenn showCloseButton auf True gesetzt wurde. Dieser Fehler ist behoben. Jetzt können Sie die Palettengröße ändern, auch wenn showCloseButton auf False gesetzt wurde.

[michele.mk]

Benutzerfreundlichkeit

Verbessert! Benachrichtigungen für Datei > Export können jetzt geschlossen werden

Offenbar waren unsere Benachrichtigungen ein wenig zu beharrlich. Wenn Fusion 360 einen Datei-Export abgeschlossen und einen Job mithilfe der Cloud-Konvertierung exportiert hat, wird angezeigt, dass die Datei bereit ist. Sie können den Ordner öffnen, in den die Datei exportiert wurde. Die Anzeige der Benachrichtigung wird jedoch erst beendet, wenn Sie auf die Zielverknüpfung in dieser Benachrichtigung klicken. Jetzt gibt es ein X, mit dem Sie sie schließen können. Sie können also ohne Unterbrechung weiter an der gerade ausgeführten Aufgabe arbeiten.

Verbessert! Dialogfeld Hochladen zeigt jetzt an, welche CAD-Formate konvertiert werden

Beim Hochladen von CAD-Daten wird jetzt im Dialogfeld Hochladen ein Würfelsymbol angezeigt (dasselbe Würfelsymbol wird auf der Registerkarte Dokument und in der Gruppe Daten in Fusion 360-Konstruktionen verwendet), das angibt, dass diese Datei in eine Fusion 360-Konstruktion konvertiert wird. Dateien ohne dieses Symbol werden in ihrem ursprünglichen Format hochgeladen.

Beschriftungen für den Befehl Messen stören nicht mehr

alanwhereareyou hat einen Fehler unter Prüfen > Werkzeug Messen gemeldet, bei dem in Fusion 360 Beschriftungen neben den Messungspunkten platziert wurden. Dabei wurde fast immer der Bereich blockiert, der ausgewählt werden sollte. Wir dachten, dass wir diesen Fehler behoben hätten, aber er ist wieder aufgetreten. Wir haben dieses Problem erneut behoben.

Im Render-Katalog werden keine Dateierweiterungen mehr im Dateinamen angezeigt

Wir haben ein Benennungsproblem im Zusammenhang mit Renderings behoben, die aus Ihrem Render-Katalog heruntergeladen wurden. Das System hat die Dateierweiterung der Render-Datei offensichtlich als Teil des Dateinamens behandelt, was nicht korrekt ist.

Skizzieren und Modellieren

Verbessert! In Blech konvertieren jetzt in direkter Modellierung verfügbar

Vor einiger Zeit wurde die Möglichkeit zum Konvertieren eines vorhandenen Blech-CAD-Bauteils in ein Fusion 360-Blechbauteil eingeführt. Dies war jedoch nur dann verfügbar, wenn Sie die parametrische Modellierung (mit aktivierter Verlaufszeitachse) verwendet haben. Da beim Öffnen von CAD-Daten anderer Hersteller in Fusion 360 in der Regel die direkte Modellierung gestartet wird, haben wir die Registerkarte Blech und den Befehl In Blech konvertieren hinzugefügt, um die Handhabung zu vereinfachen. Der Befehl funktioniert weiterhin nur bei der parametrischen Modellierung, sodass Fusion 360 die Zeitachse aktiviert und den Befehl für Sie startet, wenn Sie das Bauteil konvertieren möchten.

Verbessert! Verhaltensweisen von Gelenken

Wir haben einige Probleme mit Gelenken in diesem Update behoben. Hier eine kurze Übersicht.

Gelenkrichtung beim Bearbeiten nicht mehr umgekehrt

TrippyLighting hat ein Gelenkproblem entdeckt, bei dem das Bearbeiten eines Gelenks in einem Bauteil, das in eine andere Konstruktion eingefügt wurde, fälschlicherweise die Richtung der Gelenkbewegung umkehrte. Wir konnten dieses Problem beheben.

Unterer Gelenkgrenzwert kann wieder gesteuert werden

 Kristof.ram hat ein unerwünschtes Verhalten gemeldet, bei dem es nicht möglich war, ein Gelenk zu einem niedrigeren Grenzwert zu steuern als dem eingestellten. Wir haben einige Anpassungen am Code vorgenommen, und jetzt verhält es sich wie erwartet.

Fangpunkt am Gelenkursprung wird nicht mehr ausgeblendet

Kinsleymark hat ein Problem gemeldet. Beim Zurückgehen in der Zeitachse, um einen gelösten Gelenkursprung zu beheben, wurden die Fangpunkte, die beim Bewegen des Mauszeigers über das Modell bei der Verwendung des Befehls Gelenk eigentlich angezeigt werden sollten, nicht angezeigt. Dadurch war es nicht möglich, den neuen Gelenkursprung zu platzieren. Jetzt werden die Fangpunkte ohne Probleme und Verzögerung angezeigt.

Das Erstellen von Blechkomponenten ist jetzt vorgabemäßig aktiviert, wenn Blechbauteile erstellt werden

Die Option zum Erstellen einer Blechkomponente wurde beim Erstellen einer neuen Blechkomponente versehentlich deaktiviert. Jetzt ist die Option wieder vorgabemäßig aktiviert.

Linien fehlen in exportierten DXF-Dateien nicht mehr

Fehlende Linien in aus Abwicklung exportierter DXF-Datei (beim Bearbeiten in Nicht-Autodesk-Software)
Wenn Sie eine Abwicklung aus einer Blechkonstruktion erstellt, sie bei aktivierter Option Splines in Polylinien konvertieren in eine DXF-Datei exportiert und dann die exportierte DXF-Datei in einer anderen CAD-Software geöffnet haben, haben einige Linien der ursprünglichen Konstruktion gefehlt. Anscheinend lag hier ein Problem mit der Umwandlung vor. Wir haben nun sichergestellt, dass das

Symmetriesymbol der Translatoren in Runde Anordnung korrekt ist.

Ezekiel12 hat bemerkt, dass das Symbol für die Symmetrierichtung in Runde Anordnung fälschlicherweise das Symbol Zwei Seiten verwendete. Jetzt wird die richtige Version verwendet.

Kamera kehrt jetzt beim Verlassen des Skizziermodus in die vorherige Ansicht zurück

Wir wurden darauf aufmerksam gemacht, dass die Kameraansicht nicht in die ursprüngliche Position zurückkehrte, nachdem die Bearbeitung der Skizze abgeschlossen war und der Benutzer direkt in einen Modellierbefehl gewechselt hatte (ohne explizit auf Skizze fertig stellen zu klicken).

Generative Entwurfsoptimierung

Neu! - Arbeitsbereich Generatives Design jetzt für neue Hobby-Anwender- und Start-up-Berechtigungen verfügbar

Inzwischen sind die meisten von Ihnen wahrscheinlich mit den neuen kostenlosen Fusion 360-Berechtigungen für Privatpersonen und Start-ups vertraut. Um diese Änderungen nutzbar zu machen, erweitern wir den Zugriff auf den Arbeitsbereich Generatives Design. Alle Benutzer, die zu den neuen Berechtigungstypen migrieren, haben nun Zugriff auf den Arbeitsbereich Generatives Design.

Cloud-Punkte für generatives Design können über Ihr Konto bei Autodesk Account erworben werden. Wir freuen uns, dass Sie nun damit arbeiten können und sind gespannt, wie Sie die Funktion nutzen.

Sehen Sie sich die folgenden hilfreichen Ressourcen an, bevor Sie mit der Arbeit beginnen. Laut dem Feedback, das wir erhalten haben, beschleunigen diese Videos und Lernprogramme den Einsatz und die Arbeit erheblich.

1. Fusion 360 Adoption Portal



Dies ist der beste Ort, um zu lernen, wie Sie Fusion 360 verwenden. Für das generative Design gibt es 35 Lektionen, in denen Sie die Grundlagen zum Beherrschen der Werkzeuge kennenlernen.

          2. On-Demand-Webinare für Fusion 360

Neben den strukturierten Lektionen haben wir auch eine Reihe von Live-Webinaren veranstaltet, in denen wir Sie durch alles führen, von den ersten Schritten bis hin zu den Expertentipps zum Einrichten Ihrer Studien.

           3. Autodesk Generative Design for Manufacturing Specialization - Coursera



Wenn Sie Ihre Fähigkeiten als Experte für generatives Design noch weiter entwickeln und festigen möchten, sehen Sie sich unsere Spezialisierung an, die wir im Rahmen von Coursera anbieten.

Senden Sie uns eine E-Mail, wenn Sie weitere Hilfe benötigen, zum Beispiel beim allgemeinen Einrichten oder bei Fragen zu Ihrem ersten Projekt.

Neu - Ergebnis-Kostenschätzung

Unsere Partnerschaft mit aPriori, um Kosteneinblicke für generative Designergebnisse zu bieten, ist endlich spruchreif. Durch die Definition eines jährlichen Produktionsvolumens als Teil der Definition des Fertigungsprozesses erhalten Sie nun Einblicke in die erwarteten Bauteilkosten für alle neuen Studien, wenn Sie generatives Design verwenden. Unter Durchsuchen sehen Sie nun neue Filter für die geschätzten Fertigungskosten, mit denen Sie aussagekräftigere Trade-Off-Analysen durchführen können, wenn Kosten, Leistung, Material und Fertigungsverfahren verschiedener Ergebnisse bewertet werden.

Beteiligen Sie sich an der Diskussion über die Ergebnis-Kostenschätzung in unserem Feedback-Hub

Teilen Sie unseren Produktteams mit, womit Sie zufrieden sind und wo Sie Optimierungsbedarf sehen. Dieser Thread enthält auch eine kurze Umfrage zur Kostenschätzung. Jetzt an der Umfrage teilnehmen

Neu - Vorschau für 2-Achsen-Schneiden beendet, für Produktion verfügbar

Wir haben eine Reihe von Verbesserungen beim 2-Achsen-Schneiden vorgenommen. Die Funktion ist jetzt für die Produktion verfügbar. Zum einen haben wir die Generierung von internen Bohrungen oder Hohlräumen in den Ergebnissen verbessert. Zum anderen haben wir die Anleitungen in unseren Vorüberprüfungen weiter verfeinert, damit Sie sicherstellen können, dass Ihre Einrichtung die bestmöglichen Ergebnisse liefert. Das 2-Achsen-Schneiden ist jetzt verfügbar, und Sie können damit generatives Design für Ihre Wasser-, Laser- und Plasmaproduktionsstrategien verwenden.

Neu - Vorschau für 2,5-Achsen-Fräsen beendet und für Produktion verfügbar

Die Vorschau für 2,5-Achsen-Fräsabhängigkeiten, die im August veröffentlicht wurde, war ein wichtiger Meilenstein, um das generative Design für ein zweckmäßigeres und zugänglicheres Fertigungsverfahren zur Verfügung zu stellen. Wir haben diese Lösung bereits weiter verfeinert, und die Vorschauphase dafür wird beendet. Mit diesem Update können Sie jetzt einen minimalen Werkzeugdurchmesser definieren, der die Herstellbarkeit Ihrer Konstruktion gewährleistet. Darüber hinaus haben wir die Taschenerstellung und die Layer-Ausrichtung verbessert. Um diese Verbesserungen bei der Erzeugung qualitativ hochwertiger Ergebnisse zu unterstützen, haben wir auch Vorüberprüfungen eingeführt, mit denen Sie fertigungsreife Konstruktionen möglichst einfach erstellen können. Wir sind gespannt auf die Bauteile, die Sie mit 2,5-Achsen-Fräsen-Abhängigkeiten konstruieren werden.

Behoben - Richtungssteuerung für Lasten umkehren

Wir haben ein Problem festgestellt, bei dem die Option Richtung umkehren in den Dialogfeldern Last die Richtung der Last nicht umgekehrt hat. Jetzt ist das Problem behoben.

Herstellen

NEU! Tiefenschnitte für Gravieren



PeteDregz und andere Benutzer haben angeregt, das Gravieren in Tiefenschnitten zu ermöglichen. Diesem Wunsch sind wir gerne nachgekommen. Sie können nun die maximale Schrittebene zwischen Z-Ebenen für mehrere Tiefenschnitte angeben.

Synchronisieren von Sichtbarkeit und Ansichten für Setups

Wir haben gehört, dass viele von Ihnen bei der Programmierung zwischen verschiedenen Setups oft vor der Schwierigkeiten stehen, die Sichtbarkeit von Körpern und Komponenten ein- und auszuschalten. Um dies zu vereinfachen, führen wir die Option Sichtbarkeit mit aktivem Setup synchronisieren ein. Wenn Sie diese Funktion aktivieren (indem Sie das Kontrollkästchen in der unteren Navigationsleiste aktivieren), werden nur die für diese Einrichtung relevanten Körper und Komponenten angezeigt. Diese Sichtbarkeit wird automatisch aktualisiert, wenn Sie verschiedene Setups aktivieren, sodass Sie nur sehen, was für Sie in diesem Kontext relevant ist.

Wir haben auch das Kontextmenü Sichtbarkeit aus dem Arbeitsbereich Konstruktion zum Arbeitsbereich Fertigen hinzugefügt, sodass die Sichtbarkeit von Körpern und Komponenten außerhalb des Setups schnell wieder aktiviert werden kann.

Wenn die Sichtbarkeitssynchronisierung aktiviert ist, können Sie mit der Option Ansicht mit aktivem Setup synchronisieren die Ausrichtung und den Zoomfaktor für jedes Setup basierend auf dem WKS für das aktive Setup aktualisieren. Diese Funktion spart Zeit, die Sie ansonsten beim Schwenken und Zoomen aufwenden würden. Wir arbeiten bereits daran, dass Sie künftig benannte Ansichten mit Setups verknüpfen können.

Anmerkung: Aufgrund der Art und Weise, wie Körper und Komponenten in Fusion 360 verarbeitet werden, werden im Arbeitsbereich Fertigen vorgenommene Änderungen an der Sichtbarkeit in den Arbeitsbereich Konstruktion übernommen. Um dies zu vermeiden, können Sie mit der rechten Maustaste in den Browser klicken und das Kontextmenü Alle anzeigen... verwenden, um die Sichtbarkeit bei Bedarf wieder zu aktivieren.

Vorschubsteuerung bei Drehen - Planen

Es ist jetzt möglich, den Vorschub für Operationen vom Typ Drehen - Planen zu verfeinern. Wenn sich das Drehwerkzeug der Spindelschnittgeschwindigkeit Null nähert, muss die Geschwindigkeit beim Planen der Noppe bei X = 0 reduziert werden, um Probleme durch das Entstehen von Spänen am Einsatz zu vermeiden. Der Parameter Reduzierten Vorschub verwenden wurde hinzugefügt, um dies zu erreichen. Sobald das Werkzeug bei X den reduzierten Vorschubradius beim Planen erreicht, wird der Vorschub des Drehwerkzeugs auf den angegebenen Wert für Reduzierter Vorschub eingestellt.

Bohrstangen für Drehfasenoperationen

Drehfasenoperationen unterstützen nun Drehbohrstangen als gültige Werkzeuge für die Operation.

Verbesserungen beim festen Zyklus für Drehprofil-Schruppen

• Mit dem Update vom September 2019 wurden feste Zyklen für das Drehprofil-Schruppen nur dann unterstützt, wenn die Zugabe für Oberflächenendbearbeitung für X der Zugabe für Oberflächenendbearbeitung für Z entsprach. Mit der im Oktober veröffentlichten Version wird diese Einschränkung aufgehoben. Feste Zyklen werden jetzt für jeden Wert der Zugabe bei der Oberflächenendbearbeitung (X und Z) unterstützt.
• Fehlerbehebungen:

o    Bei G72-Festzyklen wurde am Ende des Festzyklus-Profils fälschlicherweise ein zusätzlicher Punkt hinzugefügt, wenn dieses an einer vertikalen Kante der Modellkontur endet. Dies wurde behoben.

o    Es wurde ein Problem behoben, bei dem sowohl G71- als auch G72-Festzyklen, die zum Planen der Bauteilvorderseite eingesetzt wurden, nicht korrekt generiert wurden.

Auswahlsätze in Fertigen

Im Arbeitsbereich Fertigen wurden Auswahlsätze hinzugefügt, die die Wiederverwendung von Auswahlen mehrerer Objekte ermöglichen. Wie im Arbeitsbereich Konstruktion können Sie, wenn Sie die Auswahl mehrerer unterschiedlicher Komponenten beschleunigen, diese jedoch nicht einzeln erneut auswählen möchten, mit der Erstellung eines Auswahlsatzes Zeit sparen. Dies kann besonders für Benutzer hilfreich sein, die additive Fertigungssetups erstellen (verfügbar in der Manufacturing Extension), um die Ausrichtung und Positionierung von Komponenten auf der Grundplatte zu erleichtern.

Anmerkung: Es gibt ein bekanntes Problem, bei dem ein bereits erstellter Auswahlsatz nicht gelöscht werden kann. Wir arbeiten daran, dies zu beheben.

[Extension] Berühren und Vermeiden für Steil und Flach

Wir stellen mehr Steuerungsoptionen für den Steil- und Flachbereich-Werkzeugweg (im Rahmen der Manufacturing Extension) zur Verfügung. Wir haben eine Option hinzugefügt, mit der zu berührende und zu vermeidende Flächen festgelegt werden können, um den Werkzeugweg zu begrenzen. Diese Option ist im Dialogfeld Vorgang verfügbar.

[Extension] Mehrere Bohrungen: Antastgeometrie

Wir haben auch einige Verbesserungen an der Funktion Antastgeometrie vorgenommen, die als Teil der Manufacturing Extension zur Verfügung steht. Wir haben es insbesondere ermöglicht, mehrere Bohrungen in einem Vorgang anzutasten. Bisher musste für jede Bohrung ein separater Vorgang erstellt werden, sodass diese Verbesserung die Prozesse erheblich beschleunigen sollte. Jetzt können Sie diese Bohrungen entweder manuell auswählen oder die Option Gleicher Durchmesser aktivieren.

FEHLERBEHEBUNGEN UND VERBESSERUNGEN

Neu: Verbesserungen an Strategien für das Profilschruppen und -schlichten

Es wurden einige Fehlerbehebungen implementiert, um die im Update vom September 2019 veröffentlichten Strategien für das Profilschruppen und -schlichten zu stabilisieren und zu verbessern.

• Die Schneidtiefenübergangsbewegungen für das Profilschruppen mit der Einstellung Beide Richtungen wurden verbessert, indem der unnötige 45-Grad-Rückzug entfernt wurde.

Fehlerbehebungen:

o    Es wurde ein Problem mit Schruppoperationen für Drehprofile behoben, bei dem der Zyklus auf Vertikale Durchgänge eingestellt war. Dabei verließ das Werkzeug das Material nicht mit einem Abstand, der dem X-Abstand entspricht.

o    Es wurde ein Problem bei Schrupp- und Schlichtoperationen für Drehprofile behoben, bei dem der Parameter Einstechen nicht wie erwartet funktionierte.

o    Es wurde ein Problem bei bestimmten Schrupp- und Schlichtoperationen für Drehprofile behoben, bei dem das Generieren eines Werkzeugwegs mit einem gültigen Werkzeug fehlschlug.

o    Es wurde ein Problem behoben, bei dem bestimmte Werkzeugwege zum Schruppen von Drehprofilen, die über die Rückseite des Volumenkörpermodells hinausreichten, fälschlicherweise einen tieferen ersten Schnitt durchgeführt haben.

o    Es wurde ein Problem behoben, bei dem bestimmte Drehprofil-Schruppoperationen einen falschen Werkzeugweg generierten, wenn der Außenradius der Operation mit dem Außenradius des zu bearbeitenden Modells zusammenfiel.

o    Es wurde ein Problem mit bestimmten Werkzeugwegen bei Drehprofilschlichtoperationen mit dem Kompensationstyp An Steuerung behoben, bei dem ein zusätzlicher falscher Punkt in der NC-Code-Ausgabe der Bauteillinie vorhanden war.

o    Es wurde ein Problem mit bestimmten Schruppoperationen für Drehprofile behoben, bei dem einer Werkzeugwegbewegung ein Vorschub zugewiesen wurde, der nicht über die Benutzeroberfläche gesteuert werden konnte.

Fehlendes Kontrollkästchen für die Punktauswahl in Antasten

@swegrzynowicz machte uns darauf aufmerksam, dass seit der letzten Version die Punktauswahloption für das Winkelantasten fehlte. Diese Option sollte jetzt wieder verfügbar sein.

[michele.mk]

Benutzerfreundlichkeit

Verbessert! Einfügen von 2D-Bildern - Ansichtsbereich und Aufkleber aus Cloud-Projekten

Wenn Sie zuvor einen Aufkleber oder ein Bild als Referenz für Ihre Konstruktion einfügen wollten, mussten Sie die Bilddatei auf Ihrem lokalen Computer suchen. Wenn ein Mitarbeiter in Ihrem Team ein Bild in Ihr Fusion 360-Projekt hochgeladen hatte, gab es keine einfache Möglichkeit, dieses Bild in eine aktive Konstruktion einzufügen, ohne es zuvor lokal herunterzuladen.

In einem der letzten Updates haben wir das Verhalten der Befehlsdialogfelder zum Einfügen von Aufklebern und Ansichtsbereichen optimiert, sodass Ihnen während des Arbeitsablaufs schrittweise immer mehr Optionen zur Verfügung stehen. Dies war der erste Schritt zur Verbesserung dieses Vorgangs.

Siehe image003.gif im Anhang

Wenn Sie jetzt zu Einfügen wechseln, wird ein neues Navigator-Dialogfeld zum Einfügen von Dateien angezeigt. Hier können Sie Bilder auswählen, die Sie oder Ihr Team in das Projekt hochgeladen haben, und diese direkt, ohne umständliche Zwischenstadien einfügen. Natürlich können Sie Dateien auch von Ihrem lokalen Computer aus einfügen, wenn dies erforderlich ist.

Bei der Bearbeitung eines Aufklebers im Browser können Sie einen neuen Aufkleber auswählen und den vorhandenen ersetzen und gleichzeitig die Platzierung und Skalierung beibehalten.

Verbessert! Unterstützung für SolidWorks 2020

Fusion 360 unterstützt jetzt das neueste native SolidWorks-Dateiformat aus SolidWorks 2020. Ihnen stehen damit die folgenden Optionen zur Verfügung:

• Hochladen von SolidWorks 2020-Bauteilen und -Baugruppen aus der Gruppe Daten. Fusion 360 konvertiert die Daten in eine verwendbare Fusion 360-Konstruktion.
• Hochladen von SolidWorks 2020-Bauteilen über Fusion Team oder Desktop Connector, sodass das ursprüngliche Format ohne Konvertierung beibehalten wird. Dadurch werden auch AnyCAD-Arbeitsabläufe für SolidWorks 2020-Bauteile
• Anzeigen des Webbrowser-Modell-Viewers für SolidWorks 2020-Bauteile.

Verbessert! Kopieren der Versionsnummer und des Lizenztyps im Feld Info über

Mit dieser Verbesserung können Sie Zeit sparen: Anstatt die Versionsnummer und den aktiven Plan manuell einzugeben, können Sie jetzt das Fenster Info über aufrufen, die Angaben markieren und in die Zwischenablage kopieren, sodass Sie sie überall dort einfügen können, wo Sie es möchten.

Verbessert! Vorschauabschnitt in den Voreinstellungen

Da Fusion 360 sich weiter zu einer vollständigen Produktionsentwicklungsplattform entwickelt, werden wir Ihnen immer mehr Technologien als Vorschau bereitstellen, die Sie ausprobieren können. Sie werden bald einen besseren Überblick benötigen, welche Vorschauen verfügbar sind, damit Sie schneller entscheiden können, welche Vorschauen für Sie am wichtigsten sind und welche Sie ausprobieren möchten. Deshalb wurde der Abschnitt Vorschaufunktionen in den Voreinstellungen überarbeitet. Sie können jetzt nach Arbeitsbereichen filtern. Außerdem stehen Ihnen drei verschiedene Filteroptionen zur Verfügung:

Öffentliche Vorschauen für alle

Vorschauen nur für ausgewählte Benutzer

Vorschauen, die Teil eines Erweiterungspakets sind

Weitere Informationen zu den Fusion 360-Vorschauen finden Sie hier.

Skizzieren und Modellieren

Verbessert! Beim Biegen anhand von Skizzen werden jetzt mehrere Biegungen unterstützt



Wenn Sie jetzt den Befehl Biegung auf der Registerkarte Blech verwenden, sehen Sie, dass die Benutzeroberfläche aktualisiert wurde und jetzt die Möglichkeit zum Erstellen mehrerer Biegungen mit demselben Befehl unterstützt. Wählen Sie einfach die Skizzierlinie aus, die eine Biegung aufweisen soll, und sie wird in Fusion 360 gebogen.

Siehe "multibend.gif" im Anhang

Experten-Tipp: Beachten Sie beim Erstellen von Biegungen, dass Sie zunächst die äußeren Biegungen erstellen und sich nach innen vorarbeiten.

Verbessert! Skizzenkanten- und Profilfarbschema jetzt besser sichtbar

Skizzierlinien waren bisher immer 1 Pixel breit. Darüber hinaus war es aufgrund der Farben manchmal schwierig, bestimmte Bereiche zu unterscheiden und auszumachen, wenn die Skizze komplex war.

Wir haben die Linienstärke und das Farbschema der Skizzenelemente auf eine Breite von 2 Pixeln aktualisiert, wobei die Farben in allen Anzeigeumgebungen von Fusion 360 gut erkennbar sind. Diese Farben sind nun auch als Teil der Autodesk-Farbpalette, die für die gesamte Familie verwendet wird, standardisiert.

Verknüpfungsprobleme im Zusammenhang mit Bewegungsstudien und Antriebsgelenken behoben

Wir haben vom Support-Team erfahren, dass einige von Ihnen Probleme mit Bewegungsstudien und Antriebsgelenken hatten. Außerdem haben wir diesen Forum-Post zum Thema Gelenke, die sich nicht wie gewünscht verhalten, verfolgt. Diese Verknüpfungen wurden überprüft und sollten jetzt funktionieren.

Exportproblem für das SketchUp- und OBJ-Format behoben

Beim Exportieren von Baugruppendateien im SketchUp- oder OBJ-Dateiformat gab es ein paar Probleme, insbesondere im Zusammenhang mit der Verwendung von Datei > Exportieren. Wir haben diese Probleme behoben, und diese Formate werden jetzt wie erwartet exportiert.

Problem mit der Sichtbarkeit von Gelenkursprüngen in referenzierten Konstruktionen und F3Z-Archiven behoben

Gelenkursprünge wurden in referenzierten Bauteilen angezeigt, obwohl sie ausgeblendet sein sollten, bevor das Bauteil überhaupt in die Gesamtbaugruppe eingefügt wurde. In diesem Update haben wir sichergestellt, dass dies nicht mehr passiert.

Herstellen

Neu! Werkzeugweg-Sichtbarkeit

Mit dieser praktischen neuen Funktion können Sie die Sichtbarkeit von nicht ausgewählten Werkzeugwegen aktivieren, indem Sie im Browser auf das Augensymbol klicken. Dies ist beim Vergleichen verschiedener Werkzeugwege sowie für die Visualisierung des Werkzeugwegs während der Schnittanalyse hilfreich. Weitere Informationen finden Sie hier.

Verbessert! Synchronisieren benannter Ansichten mit dem aktiven Setup

Wir haben die Option Ansicht mit aktivem Setup synchronisieren, die viele von Ihnen seit der Oktober-Version verwenden, erweitert. Jetzt können Sie eine vorhandene oder neue benannte Ansicht mit einem bestimmten Setup verknüpfen. Wenn dieses Setup aktiv ist, wird die Ansicht dann automatisch an die verknüpfte benannte Ansicht angepasst.

Seihe "views.gif" im Anhang

Probieren Sie diese Funktion aus, indem Sie die Option zum Synchronisieren der Ansicht im Werkzeugkasten Navigation aktivieren, mit der rechten Maustaste auf Ihr Setup klicken, Benannte Ansicht verknüpfen auswählen und dann wählen, ob Sie eine vorhandene benannte Ansicht verknüpfen oder eine neue benannte Ansicht mit den aktuellen ViewCube-Einstellungen erstellen möchten.

Sie möchten diese Verknüpfung später entfernen oder ändern? Klicken Sie einfach mit der rechten Maustaste auf Ihr Setup, und wählen Sie Verknüpfung entfernen.

Verbessert! Einzelnut: Axiales Rohteil-Aufmaß



Es besteht jetzt die Möglichkeit, ein axiales Schlichtaufmaß für die Operation Drehen - Einstechen festzulegen. Damit können Sie vor einer Trennoperation eine einzelne Nut schruppen, wobei an den Seiten der Nut axiales Rohteil verbleibt, und diese dann mit einem Trennwerkzeug schlichten.

Neu! [Extension] Neue Optionen für Flächenprüfungs-Anzeigepunkte

Wenn Sie die Manufacturing Extension erworben haben und die Flächenprüfung verwenden, haben Sie jetzt die Möglichkeit, im Abschnitt Fertigung des Dialogfelds Voreinstellungen auszuwählen, wie die Prüfergebnisse für das Bauteil angezeigt werden sollen. Wählen Sie in der Option Ergebnisanzeigetyp einfach aus, ob Sie Konfetti, Stifte oder Zylinder bevorzugen.

Verbessert! [Extension] Mehrfachauswahl von Bohrungen für die Funktion Antastgeometrie

Sie können nun mehrere Bohrungen in einer einzigen Operation antasten, wodurch Programmierzeit gespart und die Organisation Ihrer Antastoperationen verbessert wird. Auf der Registerkarte Geometrie im Dialogfeld Operation können Sie nun mehrere Antastflächen gleichzeitig auswählen.

Verbessert! Profil-Schruppen: Eilgang zur nächsten Schneidtiefe

Wir haben in einer Schruppoperation für ein Drehprofil die Möglichkeit hinzugefügt, zu wählen, ob im Eilgang direkt bis zur nächsten Schneidtiefe geschnitten werden soll oder ob eine duale Bewegung bestehend aus einer Eilgangsbewegung zur vorherigen Schneidtiefe und einem Vorschub zur nächsten Schneidtiefe durchgeführt werden soll. Wenn diese Option deaktiviert ist (Festzyklus-kompatible Bewegung), fährt das Werkzeug im Eilgang zur vorherigen Schneidtiefe und bewegt sich dann mit Schnittvorschub zur nächsten Schneidtiefe. Wenn die Option Feste Zyklen verwenden aktiviert ist, ist dieser Parameter nicht sichtbar, und der Werkzeugweg verhält sich so, als ob der Parameter deaktiviert wäre.

Verbessert! Profil-Schruppen/-Schlichten: Z-Werkzeugbegrenzung

Sie können nun die vordere Z-Werkzeugbegrenzung (Kontaktpunkt oder Schnittkante) für einen Werkzeugweg festlegen, der von einem Werkzeug mit einem Einsatz für die rechte Seite bearbeitet wird.

Wenn der Werkzeugweg ein Werkzeug mit einem Einsatz für die linke Seite verwendet, wird der Typ für die Z-Werkzeugbegrenzung für die hintere Z-Begrenzung festgelegt.

Bei einem neutralen Einsatz wird der Parameter Werkzeugbegrenzung nicht angezeigt und intern auf den Kontaktpunkt festgelegt.

Verbessert! Profil-Schruppen Feste Zyklen

Das Profil-Schruppen für feste Zyklen unterstützt jetzt Kontaktpunkt-Werkzeugbegrenzungen in Z und X.  Die erste Bewegung in einem G71-/G72-Festzyklusprofil ist jetzt eine G0-Eilgangsbewegung. Dadurch kann das Werkzeug zurückgezogen und dann mit einer Eilgangbewegung zur nächsten Schnittdurchgangstiefe anstatt einer Vorschubbewegung bewegt werden, wodurch sich die Werkzeugwegzykluszeit verkürzt.

Die erste Bewegung im Festzyklus-Profil wird nun für G72 beim X-Abstand und für G71 beim Z-Abstand (bei Festzyklen) positioniert. Dadurch wird sichergestellt, dass die Werkzeugbewegung außerhalb des Rohteils beginnt. So können Benutzer auch Festzyklen des Typs I für ihren Controller verwenden.

Dank VicKosta ist ein Problem mit festen Zyklen aufgefallen, bei dem es möglich ist, einen negativen Wert für das radiale Rohteil-Aufmaß einzugeben, wodurch ein positives Rohteil-Aufmaß bei der Nachbearbeitung entsteht. Jetzt wird verhindert, dass Sie eine negative Zugabe für Oberflächenendbearbeitung für X oder Z einstellen können. Die folgende Fehlermeldung wird ausgegeben: Negatives Schlichtaufmaß ist für die Operation Drehen - Profil-Schruppen mit festem Zyklus nicht zulässig.

Automatischer Drehmodus bei Werkzeugauswahl

Wir haben den Arbeitsablauf für Schrupp- und Schlichtoperationen in Drehprofilen verbessert, indem wir den Vorgabe-Drehmodus basierend auf dem ausgewählten Drehwerkzeugtyp automatisch einstellen. Für Profil-Schrupp- und Profilschlichtstrategien wird jetzt der Vorgabe-Drehmodus basierend auf dem ausgewählten Werkzeugtyp eingestellt. Wenn ein allgemeines Drehwerkzeug ausgewählt ist, ist der Vorgabe-Drehmodus auf Von außen axial festgelegt. Wenn ein Dreh-Bohrwerkzeug ausgewählt wurde, wird der Vorgabe-Drehmodus auf Von innen axial festgelegt.

 Für Profil-Schruppstrategien mit einem Zyklus von vertikalen Durchgängen wird die Vorgaberichtung jetzt basierend auf dem Drehmodus festgelegt. Wenn der Drehmodus auf Von außen axial festgelegt wurde, wird die Vorgaberichtung auf Von außen nach innen festgelegt. Wenn der Drehmodus auf Von innen axial festgelegt wurde, wird die Vorgaberichtung auf Von innen nach außen festgelegt.

Behoben: Simulation der Gewindesteigung

Bei der Rohteilsimulation für eine Gewindeschneidoperation entspricht der Abstand zwischen Gewinden jetzt der Gewindesteigung aus der Operation und nicht mehr der des Werkzeugs.

Behoben: Fehler bei der 2D-Kontur-Generierung unter Windows

Wir haben ein Problem behoben, bei dem eine 2D-Kontur mit einer kreisförmigen Eingabekontur aufgrund von Verknüpfungsabhängigkeiten nicht in einen Werkzeugweg umgewandelt werden konnte.

Generative Entwurfsoptimierung

Ankündigung - Generatives Design kostenlos für alle!

Auf der AU Las Vegas haben wir die Bombe platzen lassen und unsere Marketingkampagne für die kostenlose Nutzung von generativem Design bis 2020 gestartet. Wir haben uns mit Amazon Web Services (AWS) und NVIDIA zusammengetan und bieten ab sofort bis zum 31. Dezember 2019 kostenlos die unbegrenzte Nutzung von generativem Design in Fusion 360 an.  Die Nutzung ist an keinerlei Bedingungen geknüpft. Unsere Kunden und Interessenten können dieses Angebot nutzen, um alle Vorteile des generativen Designs kennenzulernen und auszuprobieren.  Während dieses Zeitraums wird die Berechnung von Cloud-Punkten für generatives Design auf null (0) gesetzt, sodass generatives Design für alle Lizenzen mit Zugriff auf den Arbeitsbereich Generatives Design kostenlos ist.

Um jetzt zu beginnen, klicken Sie hier. Mehr über die ersten Schritte erfahren Sie in unserem Fusion 360-Blog-Post. Wenn Sie weitere Hilfe bei den ersten Schritten benötigen, senden Sie uns eine E-Mail an [email protected].

Neu! Ergebniskostenkalkulation jetzt in der Produktion

Im letzten Update haben wir die Ergebniskostenkalkulation als Vorschau veröffentlicht. In diesem Update haben wir dieser Kooperation mit aPriori den letzten Schliff gegeben, sodass die Funktion nun vorgabemäßig für alle Benutzer von Generative Design verfügbar ist. Kosteninformationen werden automatisch für alle neuen Studien basierend auf dem Produktionsvolumen, der Fertigungsmethode und den definierten Materialien generiert. Die Kosten sind jetzt beim Überprüfen der Ergebnisse des generativen Designs direkt ersichtlich und können in die Entscheidungsfindung einbezogen werden. Weitere Informationen zur optimalen Nutzung dieser Funktion finden Sie in unseren Hilfeinhalten zu diesem Thema.



Neu! Filter für visuelle Ähnlichkeit unter Durchsuchen

Siehe "visual-similarity-filter.gif"  siehe Anhang vom NÄCHSTEN POST

Bei Diskussionen zu generativen Designs mit unseren Benutzern kommt das Thema visuelle Darstellung oft als Aspekt auf, der im Rahmen des Konstruktionsprozesses wichtig ist. Aufgrund der großen Optionsvielfalt haben die Benutzer uns außerdem gebeten, eine bessere Möglichkeit zum Beschränken der Ansicht auf die favorisierten Optionen bereitzustellen. Mithilfe des maschinellen Lernens können Benutzer ihre Interessen nun besser verwalten, indem sie einen neuen Filter für die Organisation der Ergebnisse erstellen. Der Filter Visuelle Ähnlichkeit identifiziert und gruppiert Ergebnisse mit ähnlichen visuellen Merkmalen, um die Ergebnisse, die Ihnen gefallen, leichter zu finden und diejenigen, die Sie nicht benötigen, schnell auszuschließen. In der Vergleichsansicht gibt es jetzt außerdem eine neue Option, um ähnliche Ergebnisse automatisch zu suchen und für den Vergleich bereitzustellen. Da wir maschinelles Lernen anwenden, passt sich der Filter Visuelle Ähnlichkeit immer an Ihr Auswahlverhalten an. Wenn Sie Ihren Konstruktionsbereich durch zusätzliche Studien mit neuen oder verfeinerten Setups erweitern, aktualisiert der Filter fortlaufend die Gruppierungen basierend auf Ihren Ergebnissen, sodass die Suche nach der perfekten Konstruktion leichter und effizienter erfolgen kann. Weitere Informationen finden Siehier.

Neu! Konstruktionsziele im Browser

Wir wollten die schnelle Identifizierung des Setups einer Studie vereinfachen. Die Konstruktionsziele und Beschränkungen für eine Studie spielen eine wichtige Rolle bei der Art und Weise, wie Ergebnisse erzeugt werden. Jetzt können Benutzer die Ziele und Beschränkungen, die für die Studie verwendet werden, direkt im Browser anzeigen und bearbeiten. Für Benutzer, die die Vorschau für erweiterte Physik verwenden, sind die Beschränkungen für Modale Frequenz und Verschiebung auch im Browser sichtbar.

Verbessert! Ergebnisse des 2-Achsen-Schneidens

Im Zuge unserer Bemühungen beim Thema Fertigungsabhängigkeiten und bei der Erstellung interessanterer Ergebnisse, die mit gängigeren Werkzeugen produziert werden können, haben wir weitere Verbesserungen an der 2-Achsen-Schneiden-Strategie vorgenommen. Ab diesem Update können Sie Ergebnisse des 2-Achsen-Schneidens erzielen, die bei der Massereduzierung und Hohlraumerzeugung effizienter sind.

Verbessert! Parametrisches Gerüst für Ergebnisse des 2-Achsen-Schneidens und 2,5-Achsen-Fräsens

Umfassend bearbeitbare Ergebnisse sind ein Grundpfeiler unserer Lösung für generatives Design. Wir haben genau verfolgt, wie die Benutzer unsere 2- und 2,5-Achsen-Lösungen genutzt haben. Das parametrische Gerüst, das wir für diese Strategien verwenden, unterscheidet sich insofern von den 3D-Strategien, als dass Skizzen verwendet werden, um die generierte Geometrie zu reproduzieren, und keine T-Spline-Körper. Bis zu diesem Punkt wurden die Skizzenprofile nur für die generierte Geometrie erstellt.

Im Rahmen unserer Zusammenarbeit mit Kunden haben wir einige Einschränkungen hinsichtlich der allgemeinen Zuverlässigkeit und Bearbeitbarkeit dieser Skizzen festgestellt. Mit diesem Update haben wir unsere Strategie geändert und die Skizzen erweitert, sodass die Profile der Beibehalten-Geometrie enthalten sind. Dadurch erhalten Benutzer eine bessere Kontrolle über die Übergänge zwischen der Beibehalten- und der generierten Geometrie, was eine einfachere Bearbeitung und eine allgemein zuverlässigere Konvertierungsrate ermöglicht.

[michele.mk]

Nachtrag
