Специфікація обладнання та матеріалів (BOM) у Autodesk Revit

[#1]

Сьогодні дедалі більше інженерних і консалтингових компаній обирають Revit як основний інструмент для розробки та підготовки проєктної документації. Це зумовлено тим, що традиційні методи створення документації часто мають ряд недоліків, зокрема тривалий час підготовки, ймовірність помилок через людський фактор і складнощі в інтеграції даних між різними дисциплінами.

Revit вирішує ці проблеми завдяки використанню технології BIM (Building Information Modeling), яка забезпечує інтеграцію всіх елементів моделі та спрощує координацію між командами. Однак, навіть із такими перевагами, впровадження Revit може супроводжуватися певними викликами, як-от:

• навчання персоналу: необхідність навчання співробітників роботі з новим програмним забезпеченням;

• початкові витрати: інвестиції у ліцензії, налаштування шаблонів і адаптацію до специфіки роботи компанії;

• сприйняття змін: опір з боку фахівців, які звикли до традиційних методів роботи (AutoCAD, Excel).

Попри ці труднощі, компанії, що успішно впровадили Revit, отримують значні переваги: скорочення термінів реалізації проєктів, підвищення точності документації та спрощення процесу внесення змін, що особливо важливо в умовах динамічних вимог клієнтів. Таким чином, Revit стає незамінним інструментом для сучасних компаній, які прагнуть залишатися конкурентоспроможними на ринку.

Що таке специфікація матеріалів (BOM) і як її сформувати на основі моделі в Revit?

BOM (Bill of Materials) — це детальний перелік обладнання, виробів і матеріалів, які використовуються у моделі та необхідні для реалізації будівельного проєкту. Цей документ є невід’ємною частиною проєктної документації, оскільки забезпечує повну інформацію про компоненти, що застосовуються у будівництві.

Специфікація включає:

• номери позицій для ідентифікації кожного елемента у списку;

• кількість кожного компонента, що вказує на потребу в матеріалах або виробах;

• назву та тип компонентів, що дає уявлення про їх призначення;

• артикул або унікальний ідентифікатор виробника, що допомагає визначити конкретний продукт;

• інші важливі характеристики, такі як розміри, матеріали, одиниці вимірювання та додаткові примітки.

BOM дозволяє ефективно планувати закупівлю матеріалів, організовувати логістику та контролювати процес будівництва. Завдяки цьому документу забезпечується прозорість проєкту, а також знижується ймовірність помилок і перевитрат. У Revit специфікація може автоматично оновлюватися, що значно спрощує роботу з великими та складними проєктами.

Модель у Revit будується на основі сімейств, які є складовими частинами будівлі і формують основу для створення BOM. Кожне сімейство має власний набір параметрів, більшість з яких задано за замовчуванням. Однак Revit надає гнучкі можливості для додавання власних параметрів, що дозволяє адаптувати модель до конкретних вимог проєкту та включити в BOM додаткову інформацію, важливу для реалізації об'єкта.

Як результат, для підрахунку елементів моделі потрібно створити або, за наявності, додати загальні параметри як до сімейств, так і до самої моделі. Це забезпечить можливість точного обліку всіх компонентів та їх інтеграцію у специфікацію.

Ось основні параметри, використані як приклад у статті:

• BOM_Chapter – параметр для створення власної структури специфікації BOM (цей параметр зазвичай прихований).

• BOM_Count – параметр, який відображає фактичну кількість або довжину екземпляра. З його допомогою можна об’єднувати довжини та кількості в одному стовпці.

• BOM_Discipline – параметр, що визначає дисципліну або розділ, до якого належить елемент.

• BOM_ID – параметр, який вказує артикул згідно з каталогом виробника.

• BOM_Manufacturer – параметр, що визначає виробника елемента.

• BOM_Name – параметр, який містить назву екземпляра.

• BOM_Note – параметр для додавання приміток до елемента.

• BOM_Type – параметр, який зазначає тип екземпляра.

• BOM_Units – параметр, що вказує одиниці вимірювання (наприклад, «м», «шт.» тощо).

• BOM_Weight – параметр, що відображає вагу екземпляра.

Ці параметри забезпечують детальний опис кожного елемента в специфікації, що дозволяє ефективно організувати та використовувати дані моделі.

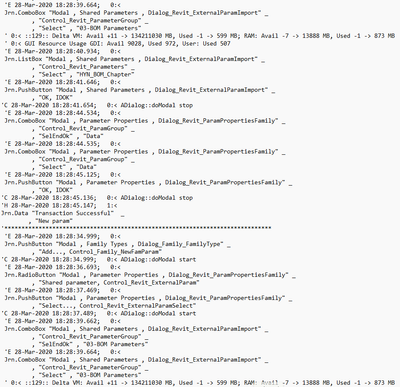

Якщо у шаблоні Revit вже містяться сімейства, що застосовуються у всіх проєктах, для швидкого додавання параметрів до них можна використовувати Journals. Це зручний і ефективний інструмент, який дозволяє оптимізувати процес налаштування сімейств.

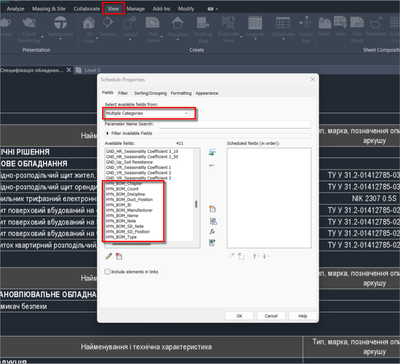

Після додавання всіх необхідних параметрів у сімейства та їх розміщення в моделі можна створити власну форму специфікації. Для цього використовуйте інструмент «Schedules» на стрічці (вкладка View). Для підрахунку елементів моделі, що вимірюються у штуках, варто застосувати категорію Multi-Category та вибрати відповідні параметри. Водночас елементи, як-от лотки та труби, які вимірюються у метрах, потребують окремого створення та налаштування специфікацій.

У результаті буде створено специфікацію, що повністю відповідатиме внесеним змінам і налаштуванням, заданим під час її формування. Вона стане важливим інструментом для подальшої роботи з проєктом, оскільки забезпечить зручний доступ до ключових даних моделі. Це дасть можливість у будь-який час вносити зміни або оновлення до специфікації, адаптуючи її до нових вимог чи змін у проєкті. Такий підхід забезпечує гнучкість, ефективність та точність у процесі управління даними моделі.
