iLogic 无所畏惧-第 4 部分：形式不引导

[#1]

注意：本文以乌克兰语撰写和发表，是原始发表此处的翻译版本。

1. 进入

在前面的部分中，我们熟悉了 iLogic 的基础知识、pcollected 数据类型、变量、条件结构甚至了解了Snippets 如何帮助快速自动化日常作。但有一个问题：对于那些不想或不知道如何使用代码的人来说，即使是最方便的规则仍然是“封闭的”...


这就是另一个 iLogic 工具发挥作用的地方——Forms。这些是可视化的控制形式，允许您在不打开编辑器的情况下与选项和规则进行交互。您可以创建一个清晰的界面，任何人都可以更改模型参数、运行脚本或管理组件，甚至不知道内部正在进行编程。


在这一部分中，我们将了解表单在特别有用时如何使事情变得更容易，以及如何在 iLogic 中创建您的第一个表单。

      2. 什么是表单

表单是一个带有一组单元格和按钮的窗口，用于方便地使用参数、属性以及相应的 iLogic 规则。借助表单，您可以使用零件和装配体创建一个方便的编辑窗口。
形式，就像规则一样，是内部的和外部的。

• 内部表单最常用于将当前文档最必要的参数和属性放在一个窗口中，有时还会添加内部规则;




• 外部表单用于为外部 iLogic 规则创建一种单独的面板。这使您可以更熟练地使用外部规则。



优点和缺点外部和内部形式的使用与规则类似。创造的道路必须根据环境来选择。

      3. 如何创建表单

如果您已经阅读了 iLogic Without Fear博客的第一部分，即创建规则部分，那么在创建表单的过程中，您不会有任何新的和复杂的内容。
与规则一样，应首先启用 iLogic 模块，然后转到“表单”部分，在空白字段上单击鼠标右键（鼠标右键），然后选择添加表...


现在，您面前会看到第一个表单的编辑器，其中包括：


• 预览您的表单。该窗口仅用于直观地观察表单的当前编辑;
  • 表单编辑窗口，可分为4个部分：


1. 用于方便检索当前文档的参数、规则和属性的字段;
2. 具有用于构建表单的典型构建基块的字段。例如：组 - 将表单划分为多个部分，选项卡组 - 将参数/属性合并到当前部分中的单独组中，图片 - 允许您在表单空间中设置图像等;
3. 一个字段，用于通过从字段 A 和 B 拖放来放置参数、属性、规则或构建基块;
4. 字段，以编辑字段 C 中元素的显示样式的属性。 4. 使用示例

例如，我建议创建一个动态管道，该管道将由一个自行创建的管道零件和 2 个法兰组成。在参数中，我们将有管道的条件直径和长度。那么让我们开始吧：


• 首先，让我们创建一个圆管形式的标准零件（尺寸不重要）;

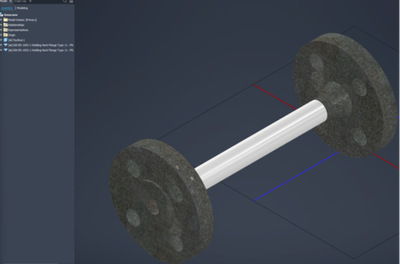

• 让我们创建一个组件并在其中放置一个圆管。到目前为止，我们没有打接，而是在装配体中放置白色组件库中的 2 个法兰。我根据标准DIN EN 1092-1 对焊法兰 11 型 - PN 10放置法兰，尺寸无关紧要，对我们来说重要的是这些法兰作为标准放置（作为标准）。不要忘记连接所有元件并保存组件;




• 现在在装配中，我们需要创建参数，稍后我们将将其放置在模具中并控制我们的动态流水线块。创建管道长度参数和下拉文本列表参数;



对于那里的培训，4 个直径选项就足够了，但您创建案例的深度不受限制。

• 现在，我们需要在装配体中以内部 iLogic 规则的形式编写逻辑。因此，我们创建一个规则并编写以下逻辑：


>>注意：原始出版物中的代码应替换为此注释<<

在此代码中，我想提请您注意元素中的参数 d1、d2 和 d0 管分别是外径、长度和壁厚。接下来，您应该注意从组件库中替换元素的方法。它通过代码段Components.AddContentCenterPart（） 进行，可以分别从 iLogic 部件/零部件部分下载，也可以通过在浏览器中右键单击元素并选择以下选项来更快地下载：


* - 不幸的是，iLogic 不能总是自动生成代码片段，在这种情况下，我手动写入了文件的路径。
最后，我们需要解释最后一行中发生的情况，我们使用公式调整管子的长度。该公式对于补偿法兰的厚度是必要的，法兰的尺寸会因不同类型而变化。

• 最后，我们可以继续创建我们的第一个（或不是）形状。
  执行上一节“如何创建表单”中的步骤，然后从字段 A（参数/属性）将参数（dLength 和 sDN）拖到字段 C。您可以得到如下内容：



  接下来，我建议对字段 D 中的参数进行简单编辑。例如：更改名称和字体。
  编辑完表单后，我得到了一个如下所示的管道编辑窗口：


   5. 结论

iLogic 中的表单是复杂模型设置和用户友好控件之间的桥梁。它们允许您隐藏代码，但以按钮、字段和列表的形式保留所有自动化功能。


使用表单，您可以快速、无错误地处理参数，即使对于那些从未编写过任何代码的人来说也易于理解。最重要的是，您可以决定需要哪些控件以及它们的外观。


尝试将文档的 Part Number 属性添加到我们的示例中，但以只读视图显示。此单元格中的文本将写入 iLogic 规则。例如： 管道DN25，L=400。

以前的出版物可以在以下链接中找到：

• 无所畏惧的 iLogic。第 1 部分：它是什么，它的用途是什么

• 无所畏惧的 iLogic。第 2 部分：数据类型、变量和条件运算符

• 无所畏惧的 iLogic。第 3 部分：简短而清晰

注意：本文以乌克兰语撰写和发表，是原始发表此处的翻译版本。
