一、原理图创建
Arduino电路:主控芯片是ATmega328P,其中Flash Memory(闪存)有32KB,SRAM(静态存储器)有2KB,两个8位定时器/计数器,具有独立的预分频器和比较模式,一个 16 位定时器/计数器,具有独立的预分频器、比较模式和捕获功能模式
USB电路:为开发板提供稳定电压,同时可以烧录数据
5VREG电路:将输入的较高电压转换为稳定的5V电压,以供开发板上的各个部件使用。
5VREG电路
PIN电路:连接到芯片各引脚,通过此电路来控制所有元器件
USB电路:电源滤波电路,通常用于USB供电的设备中
ICSP电路:ICSP接口用于通过外部编程器对微控制器进行编程。

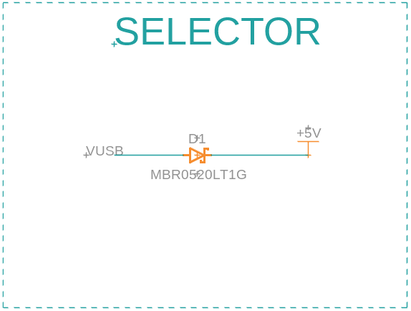

SELECTOR电路:防止电源反接
二、元器件封装
三、PCB排布

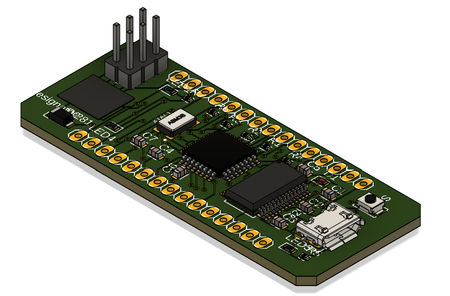

四、3D模型展示
五、写在最后
通过同学们的最终效果图来看,成员已经掌握了Electronics的使用并能够根据自己的想法去设计扩展电路图。这不由得让我想起大一刚开始接触Fusion建模的时候,也是在学长的培训下掌握并熟悉Fusion及后面一系列功能,在此非常感谢欧特克公司对工作室提供的支持。欧特克公司有着十分完备的软件设计和易于上手的操作功能,不管是初学者还是有着较高技术的人员,都能够在欧特克产品里面大展身手,也非常期待欧特克公司后面新的软件和功能推出,相信在未来不远的日子中,同学们能在欧特克生态中创造出更为优秀的作品!
