Escribo porque en una familia de pieza sanitaria utilizada en un modelo llego a ver que tiene un sifon incluido pero cuando abro la familia para editar el conector (pues esta mal ubicado), el sifon es un grupo de modelo y aunque lo veo en los cortes, no llego a visualizarlo en una vista 3D para poder colocar el conector en el punto correcto de salida.
Vista en sección.
Vista 3D
Cómo podria hacer para ubicar correctamente el conector para que su salida se refleje en la salida del sifon?.
Adjunto la familia para su revisión.
It is not a 3D element in the family it is just made up of lines.
You could replace the trap with a p-trap nested family or else you could create a sweep.
Not with the flexible hose appearance but there are p-trap families in the Autodesk libraries.
It would also be very easy to create a sweep, you just sketch the path and have a circular profile to extrude along the path. You can tie the radius or diameter of the circular profile to a dimension parameter to allow you to vary the bore of the trap.
Buenas @yislerivero aqui te dejo una opcion.
Donde se crea un plano de trabajo mediante plano de referencia y se le coloca un nombre, y cuando se pone el conector de tuberia, se selecciona el mismo:
Luego otra opcion habitual, y la mas usada, es crear una geometria para usar sus caras para colocar el conector.
Ahora lo importante, es que necesitas planos de referencia para guiarte en la familia cree el que te mencione, en vertical y otro en horizontal, son tus guias de trabajo auxiliares.
Juan Francisco Angel

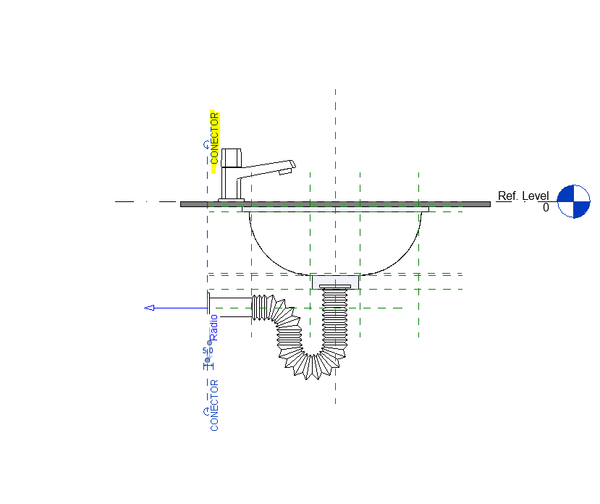

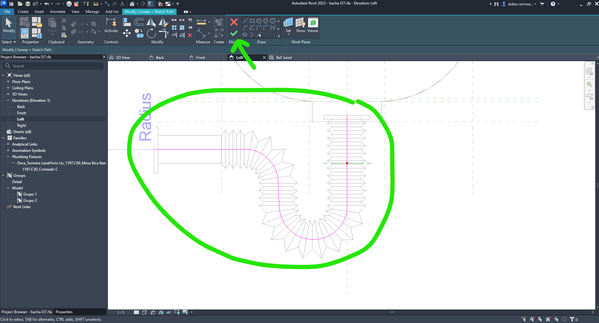

Hola @yislerivero, te comparto una forma muy sencilla de solucionarlo manteniendo tu detalle tipo dibujo y adicionando la pieza que necesitas para reubicar el conector:
Espero te sirva, saludos!
