yislerivero
606 Views, 6 Replies

Visualización de elemento en Revit

Buen día.



Escribo porque en una familia de pieza sanitaria utilizada en un modelo llego a ver que tiene un sifon incluido pero cuando abro la familia para editar el conector (pues esta mal ubicado), el sifon es un grupo de modelo y aunque lo veo en los cortes, no llego a visualizarlo en una vista 3D para poder colocar el conector en el punto correcto de salida.




Vista en sección.




Vista 3D



Cómo podria hacer para ubicar correctamente el conector para que su salida se refleje en la salida del sifon?.



Adjunto la familia para su revisión.



iainsavage
in reply to: yislerivero

It is not a 3D element in the family it is just made up of lines.

You could replace the trap with a p-trap nested family or else you could create a sweep.

yislerivero
in reply to: iainsavage

Do you have a trap family that see like this one?

iainsavage
in reply to: yislerivero

Not with the flexible hose appearance but there are p-trap families in the Autodesk libraries.

iainsavage
in reply to: yislerivero

It would also be very easy to create a sweep, you just sketch the path and have a circular profile to extrude along the path. You can tie the radius or diameter of the circular profile to a dimension parameter to allow you to vary the bore of the trap.

Buenas @yislerivero aqui te dejo una opcion.

Donde se crea un plano de trabajo mediante plano de referencia y se le coloca un nombre, y cuando se pone el conector de tuberia, se selecciona el mismo:




Luego otra opcion habitual, y la mas usada, es crear una geometria para usar sus caras para colocar el conector.


Ahora lo importante, es que necesitas planos de referencia para guiarte en la familia cree el que te mencione, en vertical y otro en horizontal, son tus guias de trabajo auxiliares.

Juan Francisco Angel
¿Te resultó útil esta publicación? No dudes en darle Me gusta a esta publicación.
¿Tu pregunta fue respondida exitosamente? Luego haga clic en el botón ACEPTAR SOLUCIÓN.

EESignature

Hola @yislerivero, te comparto una forma muy sencilla de solucionarlo manteniendo tu detalle tipo dibujo y adicionando la pieza que necesitas para reubicar el conector:



  • En una vista left, en el menú crear iniciarás una geometría tipo sweep:

Captura de pantalla 2024-05-03 105241.png

  • Una vez iniciada crearás el eje de extrusión de tu pieza y finalizas con la palomita verde:

Captura de pantalla 2024-05-03 105341.png

Captura de pantalla 2024-05-03 105400.png

  • Después seleccionas la herramienta de Select Profile y edit profile:

Captura de pantalla 2024-05-03 105426.png

  • Te pedirá cambiar de vista, ve al reference level

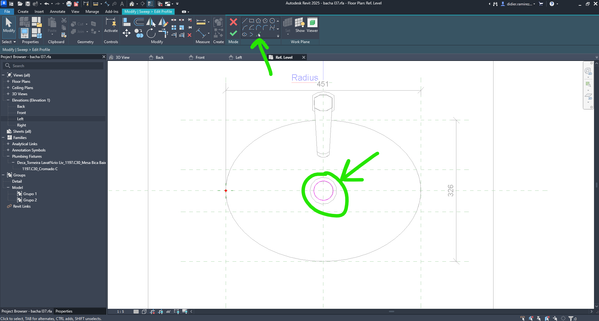

  • Ahí puedes usar la opción de pick lines para crear el perfil a extruír con base en la boquilla de la conexión:

Captura de pantalla 2024-05-03 105452.png

  • Finalizas con la palomita verde y ahora arriba busca la opción de Visibility Settings y desmarca que la pieza sea visible en las vistas planta, frontal y laterales, de tal forma que cuando lo veas en esas vistas sea el detalle 2D el visible y la geometría esté oculta. Así conservas las dos cosas:

Captura de pantalla 2024-05-03 105519.png

  • Por último, toma tu conector y con la opción de Pick new host reubícalo a tu pieza:

Captura de pantalla 2024-05-03 105545.png

  • Listo, tienes tu conexión en donde corresponde y puedes seguir usando el detalle 2D.

Captura de pantalla 2024-05-03 105635.png

Espero te sirva, saludos!
