SVGimport importiert SVG-Dateien in AutoCAD oder aus AutoCAD

[#1]

Anmerkung: Dieser Artikel wurde in englischer Sprache verfasst und ist eine Übersetzung des Originals, das hier veröffentlicht wurde.

Wenn Sie schon einmal versucht haben, eine SVG-Datei in AutoCAD einzuspeisen, wissen Sie bereits, was passiert: keine native SVG-Unterstützung, und wenn Sie ein Add-On eines Drittanbieters verwenden möchten, müssen Sie dafür bezahlen. Viele Logos, Industriesymbole und andere einfache Geometrien sind jedoch nur im SVG-Format verfügbar.

Bis vor Kurzem waren Ihre Optionen:

• SVG online konvertieren und hoffen, dass die Geometrie nicht schmilzt
• Öffnen Sie Inkscape oder CorelDRAW und exportieren Sie die SVG-Datei mit allen zusätzlichen Knoten und Annäherungen in DXF
• Oder... Verwenden Sie das kostenlose experimentelle Dienstprogramm SVGimport von ARKANCE

Und Letzteres ist der Ort, an dem die Magie passiert.

Lernen Sie SVGimport kennen

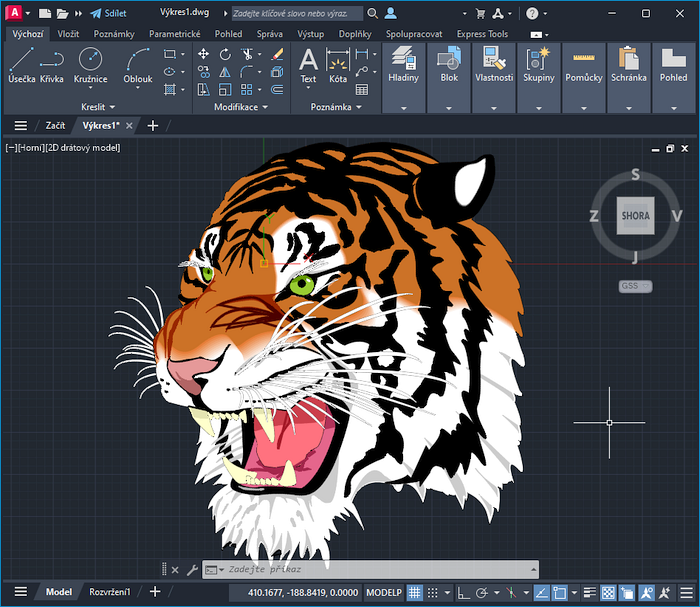

SVGimport ist ein leichtgewichtiges VisualLISP-Dienstprogramm, das Sie von der ARKANCE-Community herunterladen können. Laden Sie es mit APPLOAD, geben Sie SVGIMPORT ein, wählen Sie Ihre .SVG-Datei und zack — AutoCAD lernt plötzlich eine neue Grafiksprache. Und Sie können auch SVG-Dateien exportieren. Und da es sich um LISP handelt, unterstützt es alle AutoCAD-Versionen, auch ältere.

Im Hintergrund liest SVGimport die XML-Datei der SVG-Datei, interpretiert Pfade, Linien, Bögen, Füllungen und Transformationen und konvertiert sie in native AutoCAD-Elemente. Es ist nicht perfekt — einige SVG-Funktionen können ziemlich knifflig sein — aber es funktioniert beeindruckend gut für die meisten praktischen Grafiken.

Und ja, es ist kostenlos.
Und ja, es ist experimentell.
Und ja, es wurde mit Hilfe von KI entwickelt.

Doch bevor Sie sich einen Roboter vorstellen, der LISP-Code für ein beliebig von Ihnen genanntes Tool schreibt, sollten wir etwas Wichtiges klären. KI hat geholfen, vor allem beim XML-Parsen von Schnipseln und beim Konvertieren von Bezierkurven — aber der Programmierer hat die schwere Arbeit erledigt: Definition, Modularisierung, Entscheidung über Geometrietypen, Tests, Fehlerbehebung.

SVGimport ist ein gutes Beispiel dafür, wie KI die Entwicklung beschleunigen kann, ohne den Entwickler zu ersetzen. Eine fast perfekte Partnerschaft — wie Iron Man und JARVIS, nur mit mehr Klammern und weniger Explosionen.

Warum benötigen Sie SVG in Ihren DWG-Zeichnungen?

SVGs sind nicht nur etwas für Webdesigner und Hipster-Illustratoren. Sie sind unglaublich nützlich für technische Zeichnungen:

1. Technische Symbole
   • Symbole für Electrical
   • HLK (Symbole)
   • Sicherheits-Piktogramme
   • Elemente des Prozessdiagramms
   • Symbole in der Systemsteuerung

   Hersteller veröffentlichen diese oft als SVG, weil sie sich wunderbar skalieren lassen.

2. Logos und Markenführung
   • Firmen- und Produktlogos
   • Prüfzeichen (CE, UL, TÜV)
   • QR-Codes

   Perfekt für Titelblöcke und Dokumentation.

3. Geometrische Muster
   • Spirographen
   • Guillochen

   Ideal für dekorative Bordüren, Sicherheitsdruck oder einfach nur zum Angeben.

Moderne Entwurfswerkzeuge exportieren SVG vorgabemäßig — warum also nicht in DWG wiederverwenden?

Wie bekomme ich SVGimport?

Wenn Sie SVG-Dateien direkt in Ihrem AutoCAD lesen möchten, laden Sie einfach SVGimport aus CADforum herunter und ziehen Sie es auf das Aktenkoffersymbol im Dialogfeld AutoCAD APPLOAD. Keine externen Konverter mehr, kein CorelDRAW, keine unübersichtlichen DXF-Zwischendateien.
