Novembro de 2025 – Atualização do produto

Estamos de volta com nossa última atualização importante, cheia de aprimoramentos poderosos e novos recursos projetados para manter seus projetos funcionando sem problemas e com eficiência. Esta atualização oferece de tudo um pouco: do gerenciamento aprimorado de dados à nova empolgante funcionalidade de projeto e aprimoramentos de torneamento revolucionários.
Vamos pular para os destaques e ver como esses aprimoramentos podem ajudar você a trabalhar de forma mais inteligente e realizar mais coisas.
Usabilidade
- Corresponder ao SO é agora a configuração padrão do sistema
- Nova preferência para controlar a exposição da tela de modelagem
- Navegação aprimorada no ViewCube
- Filtragem de componentes aprimorada
Gerenciamento de dados
- Propriedades físicas na lista de materiais (hubs de edição colaborativa)
- Gerenciamento de propriedades aprimorado (hubs de edição colaborativa)
- Nova lixeira enquanto referenciada
- Gerenciamento de grupo aprimorado
Projeto
- Novo arredondamento assimétrico
- Novo sólido delimitador
- Novo tipo de restrição de centro
- Restrição automática de esboço aprimorada
- Precisão e controle aprimorados de decalque
Renderização
- Experiência aprimorada da geometria de "Snap a"
- Novo comando Mover
Desenhos
Componentes eletrônicos
- Mecânica de atualização aprimorada entre PCB 2D e 3D
- Nova experiência de lista de materiais
- Renumerar designadores de referência para PCB 2D e esquemática
- Pesquisar bibliotecas por nome de componente
- Hub de verificação da existência de bibliotecas ausentes
Manufatura
- Novo editor de modelo de furo
- Usinagem aprimorada sobre furos/cavidades (Manufacturing Extension)
- Novas geometrias de folga e visualização
- Operações de furação multieixo (Manufacturing Extension)
- Numerosos aprimoramentos de torneamento
- Vários aprimoramentos na fabricação aditiva
Usabilidade
Coincidir com SO agora é a configuração padrão do sistema
Em setembro, lançamos uma nova configuração “Coincidir com SO” que alinha automaticamente o tema do Fusion ao modo de sistema do dispositivo. Isso faz com que, se o seu laptop está no modo escuro, o Fusion siga o exemplo, sem necessidade de cliques. A partir desta atualização, “Coincidir SO” é agora a configuração padrão do Tema da UI.

Nova preferência para controlar a exposição da tela de modelagem
Preferências > Material > Exposição
Anteriormente, aumentávamos o brilho padrão de todos os ambientes de tela. Alguns usuários gostam disso, enquanto outros acham o brilho excessivo. Em resposta a esse feedback, agora há um controle deslizante que permite o ajuste da iluminação na tela de modelagem.

Navegação aprimorada no ViewCube:
A experiência de órbita do ViewCube foi aprimorada para manter a área de foco (geometrias selecionadas) à vista durante as alterações de orientação. Anteriormente, quando você clicava em uma face do ViewCube para alterar sua perspectiva, a área em que você estava trabalhando frequentemente saía do quadro, exigindo que você aplicasse zoom ou pan para continuar seu trabalho.
Quando você tiver selecionado a geometria, o ViewCube orbitará automaticamente em torno do centro de sua seleção, mantendo os objetos selecionados na vista durante as alterações de orientação. Quando nada é selecionado, o ViewCube mantém o comportamento familiar com o qual você está acostumado, garantindo que não haja interrupções nos fluxos de trabalho existentes.
Filtragem de componentes aprimorada
Selecionar > Ferramentas de seleção
A caixa de diálogo Selecionar por tamanho agora inclui uma opção de escolha de corpo/componente, permitindo que você selecione se deseja trabalhar com corpos individuais ou componentes inteiros.
Para utilizar essa funcionalidade, acesse a ferramenta Selecionar por tamanho no menu Ferramentas de seleção. Na caixa de diálogo, você verá Filtros de seleção para escolher entre selecionar corpos ou componentes. Selecione o filtro preferido com base em se deseja remover corpos individuais ou componentes inteiros e, em seguida, defina os critérios de tamanho e aplique a seleção.
Aprimoramentos de desempenho
Sabemos como o desempenho é importante para o seu fluxo de trabalho e estamos entusiasmados em compartilhar como nossas atualizações mais recentes trazem melhorias significativas para tornar o trabalho do seu projeto mais rápido e fluido. Aqui estão alguns dos principais aprimoramentos:
- Esboço: foram resolvidos problemas de congelamento e aprimorada drasticamente a velocidade de adição de linhas a cadeias de esboço existentes.
- Linha do tempo: a reprodução de determinados arquivos de projeto agora é até 60% mais rápida.
- Editar no local: melhor capacidade de resposta ao criar recursos como Extrusão, Furo, Nervura, Postiço e Aba.
- Desenho: salvamento, reabertura e tratamento de montagens grandes com mais rapidez, com tamanhos de arquivo reduzidos e operações como cálculo de massa aceleradas.
- Inicialização de comando: comandos como Organizar, Mover e Remover são executados muito mais rapidamente com corpos pré-selecionados.
- Seleção de janela: melhorias significativas de velocidade no Windows e no Mac ao executar seleções de janela em projetos complexos.
Observação: Essas melhorias são baseadas nos conjuntos de dados fornecidos por nossos clientes, e os ganhos de desempenho podem variar, dependendo do conjunto de dados específico.
Gerenciamento de dados
O Autodesk Fusion é a plataforma conectada para equipes, unificando pessoas, dados e processos, para que você possa se mover com mais rapidez, reduzir erros e inovar com confiança. Este mês de novembro traz ainda mais novidades.
Saiba mais sobre os aprimoramentos da Edição colaborativa (CE) aqui.
Dados:
Aprimoramos o modelo de dados do Fusion, incluindo propriedades físicas da lista de materiais, melhorias na experiência e expansão da cobertura da API, ajudando você a adicionar mais inteligência aos modelos do Fusion.
Gerenciamento de propriedades aprimorado (hubs de edição colaborativa)
Estamos facilitando o gerenciamento de propriedades. Os administradores do hub agora podem dividir grandes grupos de números de peça compartilhados em peças independentes com apenas alguns cliques; cada modelo separado possui seu próprio número de peça, propriedades e lista de materiais, reduzindo o acoplamento não intencional e tornando mais claro o controle de alterações.
Saiba como separar um número de peça compartilhado.
Também localizamos os descritores de propriedades de componente principal (Componente, Projeto e Resumo) para que as equipes possam visualizar e gerenciar os campos em seu idioma preferido. O resultado: propriedade mais clara, listas de materiais mais precisas e uma experiência mais fluida para equipes globais.
Lista de materiais reforçada (hubs CE)
Agora é possível expor as colunas de propriedades físicas na lista de materiais para facilitar o gerenciamento de inventário, calcular o peso total da montagem e estimar os custos de envio. Os administradores podem controlar a visibilidade com um botão de opção no nível do hub e expor campos como massa, volume, área, comprimento, largura e altura com acúmulos e totais automáticos baseados em associações de montagem.
Os valores respeitam a mesma precisão decimal que você vê na tela do Fusion para consistência entre o projeto e relatórios posteriores. Também adicionamos densidade ao conjunto de propriedades físicas, calculando e o exibindo para componentes e montagens a fim de oferecer suporte a um planejamento de material mais preciso.
Saiba como ativar as propriedades físicas.
Gerenciamento de dados mais poderoso
Estamos fazendo com que os dados do dia a dia funcionem de forma mais rápida e previsível. Copiar/Colar como novo agora copia propriedades da origem para o novo componente com manuseio mais intuitivo de números de peça. Quando você utiliza "Salvar como mais recente", as propriedades são levadas do grupo correspondente ou restauradas do histórico, dependendo da alteração.
Trabalhar com modelos grandes e distribuídos também é mais simples. Você já viu uma mensagem informando que não foi possível excluir um modelo que foi referenciado em um projeto distribuído? O Fusion agora sinaliza essas referências, explica as consequências e permite prosseguir com segurança com a exclusão na área de trabalho ou na Web. E ao revisar o histórico no cliente Web, Abrir no desktop estará disponível para que você possa resolver e gerenciar seus projetos diretamente no aplicativo para desktop.
Observação: Os itens acima estão disponíveis em hubs com edição colaborativa ativada.
Também melhoramos o acesso a dados no cliente para desktop e no navegador da Web. Na guia Início do Fusion, agora é possível armazenar em cache projetos para acesso off-line e criar novas versões/novos marcos. Além disso, facilitamos o acesso aos seus dados onde você deseja. Na guia Início do Fusion, agora é possível abrir uma pasta diretamente no cliente Web do Fusion. No cliente Web do Fusion, é possível exportar desenhos para revisão, compartilhamento e liberação. Isto inclui desenhos que contêm novas propriedades estendidas na lista de peças e no bloco de título.
Nova lixeira enquanto referenciada
O Fusion oferece a opção de trabalhar em um modelo ou com projetos distribuídos com referências externas. Estamos vendo mais adoção de referências externas e ouvimos seus comentários sobre o desejo de uma exclusão mais consistente e robusta ao se usar referências externas. Anteriormente, se um arquivo de projeto fosse referenciado por quaisquer desenhos, projetos ou arquivos relacionados à manufatura mais recentes ou históricos, em muitos casos ele não podia ser excluído para manter os modelos intactos. Agora, ao tentar enviar para a Lixeira um projeto referenciado, você será informado sobre a referência, receberá uma descrição do que a mudança para Lixeira implica e terá a opção de continuar com a mudança para Lixeira no Fusion em sua área de trabalho e na Web.

Pessoas:
Estamos simplificando a administração e fortalecendo a segurança. Também estamos facilitando mais do que nunca a colaboração, permitindo que você gerencie grupos em um só lugar em todo o seu Hub e introduzindo uma nova capacidade de mesclar hubs.
Administração aprimorada de membros e grupos para hubs do Fusion
É com grande satisfação que anunciamos novos aprimoramentos na administração de hub do Autodesk Fusion, criados para tornar o gerenciamento do ambiente colaborativo mais fácil do que nunca. A experiência atualizada de gerenciamento de membros oferece ferramentas intuitivas para convidar novos membros, atribuir funções de hub, rastrear o status dos membros e visualizar a participação do grupo.
Saiba mais sobre como gerenciar membros
Além disso, lançamos um novo recurso de administração de grupo que permite que os administradores criem e gerenciem grupos facilmente, bem como supervisionem a participação no grupo, a partir de uma única experiência administrativa centralizada. Essas melhorias dão aos administradores maior controle e visibilidade, facilitando a organização das equipes no Fusion.
Saiba mais sobre os grupos
Mesclagem de hub (Edição colaborativa)
Uma mesclagem de hub move todos os dados (designs, desenhos, projetos, pastas e usuários) de um hub para outro. Isso é útil quando vários colegas de equipe criaram hubs separados e desejam consolidar para melhorar a colaboração. Somente hubs que usam edição colaborativa podem ser mesclados; portanto, todos os hubs devem ser atualizados para oferecer suporte à edição colaborativa antes da mesclagem.
Saiba como mesclar hubs.
Processo:
O Fusion Manage capacita o gerenciamento de numeração de peças, versões e alterações no Fusion há vários anos. Fortalecemos essa integração nos últimos meses e expandimos drasticamente os recursos de PLM disponíveis na plataforma.
Apresentação da biblioteca de modelos de PLM
A biblioteca de modelos de PLM é um ponto central para práticas recomendadas, fluxos de trabalho prontos para uso e estruturas de processo de PLM reutilizáveis. Ele foi projetado para eliminar as suposições ao configurar seu ambiente PLM. Não importa se está apenas começando ou procurando otimizar os processos existentes, você encontrará uma rica seleção de modelos para iniciar sua jornada. Com uma ampla matriz de processos de negócios cobertos, você encontrará vários modelos que podem ser usados para gerenciar processos relacionados a produtos antes da engenharia, como gerenciamento de portfólio de produtos, gerenciamento de requisitos e introdução de novos produtos ou outros processos posteriores, como gerenciamento de qualidade e colaboração de fornecedores. Cada modelo é pré-construído, mas também totalmente personalizável, para que você possa ajustá-lo para atender às suas necessidades exclusivas sem começar do zero. A biblioteca de modelos pode ser encontrada no menu principal do cliente Web do Fusion Manage Extension; basta navegar até Configurações de PLM > Biblioteca de modelos.

Projeto
Novo arredondamento assimétrico
Projeto> Sólido > Modificar > Arredondamento
É com grande prazer que apresentamos o tipo de raio Assimétrico para o arredondamento padrão e com regras. Especifique dois valores de raio exclusivos para aplicar um arredondamento assimétrico ao longo da seleção.


Imagem: Comparação de 1) Arredondamento constante e 2) Arredondamento assimétrico
Os principais recursos incluem:
- Raios duplos: especifique dois raios exclusivos com base em seus requisitos de curvatura e inverta facilmente os valores por conjunto de seleção.
- Controle ajustado: obtenha um controle preciso sobre curvaturas de aresta ou junções selecionadas usando as opções Arredondamento e Arredondamento com regras.
- Aspecto configurável: você pode configurar cada valor de raio exclusivo de forma independente, seja no Modo de configuração ou em tempo real.
- Compatibilidade: operações subsequentes, como Pressionar/Puxar ou Inclinação, preservam a forma e os valores desses arredondamentos, garantindo integridade no modelo paramétrico. Totalmente compatível com operações de modelagem de nível superior, incluindo o modo EIP e modelos derivados.
- Capacidade de modificação: é possível editar os arredondamentos existentes e alterar o tipo de raio para Assimétrico.
- Suporte à API: o suporte completo à API está disponível para scripts e complementos, permitindo uma integração abrangente do fluxo de trabalho.
Saiba mais sobre Arredondamentos.

Novo Sólido delimitador
Agora, com a nova ferramenta Sólido delimitador, você pode criar um componente sólido em torno dos componentes ou corpos selecionados. O sólido delimitador resultante (uma caixa, um cilindro ou um tubo) é um componente sólido independente que pode ser usado para medição, para representar o volume de material para manufatura ou como base para um projeto de casca externa. O Sólido delimitador oferece benefícios quando utilizado como volume de material para manufatura; pode ser utilizado numa montagem (por exemplo em uma morsa ou fixação) e para operações gerais de modelagem (por exemplo para criar mordentes macios).

Novo tipo de restrição de centro
Projeto > Montagem > Relações > Restringir componentes

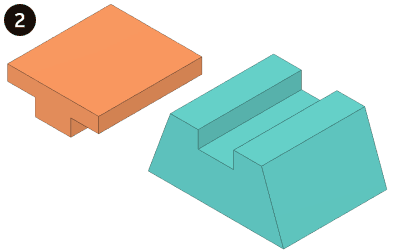

Restrições de montagem ficou ainda melhor com o novo restrição de Centro. Esse novo recurso permite centralizar um componente entre duas faces de outro componente. Essencialmente, isso permite alinhar a geometria com um plano médio sem criar geometria de construção. Suas seleções geométricas determinam como uns componentes são posicionados em relação aos outros:


- Centralize uma face no Componente 1 entre duas faces no Componente 2.
- Selecione duas faces no Componente 1 e duas faces no Componente 2 para alinhar seus planos médios.
As seleções não precisam ser paralelas, o que proporciona maior flexibilidade na criação de montagens. Saiba mais sobre restrições de montagem.
Comando de controle de visibilidade em Editar no local
Apresentamos a Visibilidade de contexto, um novo e poderoso recurso no modo Editar no local que permite gerenciar os efeitos visuais dos componentes com precisão. Agora acessível no menu suspenso da barra de ferramentas Editar no local por meio do comando “Controle de visibilidade”, esse recurso aumenta a clareza ao trabalhar em projetos complexos. Os principais recursos incluem:
- Alternâncias de visibilidade: alterne facilmente a visibilidade para objetos de referência e objetos que não são de referência.
- Controle de opacidade: ajuste a opacidade com dois controles deslizantes separados para objetos de referência e objetos que não são de referência.
- Opções de estilo visual: escolha entre estilos visuais como Sombreado, Estrutura de arame, Sombreado com arestas visíveis e Estrutura de arame com arestas visíveis para objetos que não são de referência.
- Substituição de cor do componente: ative essa opção para colorir os objetos de referência DE roxo e os objetos que não são de referência DE amarelo, enquanto os componentes EIP mantêm suas cores normais.
Essas configurações de visibilidade são mantidas durante toda a sessão de EIP e voltam ao normal após a conclusão. O sistema memoriza suas últimas configurações de visibilidade de EIP em diferentes sessões do Fusion, permitindo que você as reaplique facilmente ao iniciar uma nova sessão de EIP sem precisar reconfigurá-las do zero.

Aprimoramentos da restrição automática
Projeto > Esboço > Restringir > Restrição automática
A Restrição automática em esboço agora detecta e corrige imprecisões geométricas no esboço, como pequenas folgas, linhas fora do eixo, arcos quase tangentes e muito mais. Fornece um novo cartão de resultados com o esboço corrigido. Um ícone especial de brilho distingue os esboços corrigidos, que só aparecem se forem necessárias correções geométricas.
Use o controle deslizante para ajustar a tolerância ou especificar valores exclusivos para cada tipo de restrição de esboço: horizontal/vertical, tangente, paralela/perpendicular, coincidente e concêntrica. A Restrição automática garante que pontos, linhas e arcos dentro desses limites sejam alinhados com precisão.
Você tem controle total sobre os resultados. Personalize as tolerâncias individualmente por meio da caixa de tolerância ou ajuste todas simultaneamente com o controle deslizante. Essa flexibilidade garante correções precisas, aumentando a precisão e a eficiência do projeto.

Reter dados de estrutura de arame ao importar modelos CAD
Agora, quando modelos CAD são importados, os dados de estrutura de arame (curvas discretas que não estão em uma superfície) são mantidos e inseridos em um esboço para uso potencial em atividades posteriores, como por exemplo, no espaço de trabalho de manufatura, gravando ou restringindo o movimento da ferramenta da máquina de 5 eixos utilizando um ponto ou uma curva.
Suporte aprimorado a grupos de faces de malha
O Fusion agora oferece suporte à importação e à exportação de malhas com grupos de faces. Anteriormente, os dados do Grupo de faces não eram lidos durante a importação nem incluídos em arquivos 3MF exportados. Para exportar um 3MF com grupos de faces, basta usar o comando "Exportação de cena 3MF" em uma configuração aditiva no espaço de trabalho Manufatura. Ao importar um 3MF com grupos de faces, use o comando "Inserir malha" na guia Malha do espaço de trabalho Projeto.
Tabela de propriedades de configuração aprimorada (edição colaborativa)
Em julho, ativamos o fluxo de trabalho que permite configurar propriedades para componentes internos em um projeto configurado em hubs de edição colaborativa. Nesta versão, adicionamos suportes para ajuste e acabamento aos fluxos de trabalho na guia Propriedades da Tabela de configuração.
Agora é possível Mostrar/Ocultar colunas de propriedades individuais para adaptar a vista para exibir somente os dados de propriedade que você precisa ver.

Renderização
Experiência aprimorada da geometria de "Snap a"
Anteriormente, quando você movia o plano base nas renderizações e efetuava o snap à geometria do modelo, não havia feedback visual mostrando o que você estava efetuando snap. Agora, quando você efetuar o snap da localização do piso à geometria do modelo, verá realces indicando onde você está efetuando o snap. Basta passar o mouse para ver a face realçada e clicar para efetuar o snap a ela.
Novo comando Mover no espaço de trabalho de renderização
No espaço de trabalho Renderizar, agora é possível acessar a ferramenta "Mover" diretamente no painel Configuração para ajustar as posições dos componentes. Isso elimina a necessidade de alternar entre os espaços de trabalho Renderização e Projeto apenas para reposicionar os componentes.
Decalque
Funcionalidade de decalque aprimorada
Projeto > Sólido > Inserir > Decalque
Os decalques agora respeitam as cotas precisas incorporadas nos arquivos de imagem, preservando as cotas originais, o que é especialmente importante ao trabalhar com imagens criadas em programas de arte externos nos quais são definidas cotas específicas. Com a opção "Manter proporção", os decalques mantêm as proporções pretendidas, garantindo que as imagens sejam representadas corretamente. Além disso, você pode inserir o tamanho exato da imagem do Decalque, proporcionando um controle de tamanho preciso sobre seus projetos.

Saiba mais sobre Decalques.
Saiba quando um decalque é colocado na superfície interna
Quando os decalques são colocados na lateral interna das superfícies, não é possível renderizá-los corretamente. Isso causa um pouco de confusão quando você esperava ver o decalque, mas ele parecia invisível. O Fusion agora informa quando você tenta colocar um decalque na superfície interna de um modelo. Isso ajudará você a entender por que um decalque pode não estar visível e orientará você a selecionar a superfície (externa) correta para a colocação e renderização corretas do decalque.
Saiba mais sobre Decalques.
Chapa de metal
Separação de ícone de flange
Projeto > Chapa de metal > Criar > Flange
Na última versão, separamos o flange de transição de um flange normal para permitir um melhor gerenciamento da linha do tempo e da barra de ferramentas. Nesta versão, separamos ainda mais a ferramenta Flange para melhorar os fluxos de trabalho em todos os aspectos.
Os tipos Base, Aresta e Flange de contorno agora têm títulos e ícones exclusivos na linha de tempo nas caixas de diálogo de edição e criação direta. O fluxo de trabalho de criação direta permanece inalterado, permitindo que você descubra qual tipo de flange é apropriado.
Regeneração do perfil do flange
Melhoramos a forma como os flanges de chapa de metal são atualizados. Agora, todas as alterações feitas em um perfil atualizarão dinamicamente o flange. Anteriormente, adicionar ou remover segmentos do perfil poderia causar problemas com o recurso, mas isso não se aplica mais.
Saiba mais sobre Flanges de chapa de metal.
Desenhos
Limites e ajustes
Limites e ajustes agora estão disponíveis nos desenhos. Basta editar uma cota e selecionar um “Ajuste”. Selecione um sistema baseado em furo/eixo, “Tipo” (folga, transição ou interferência), e a caixa de diálogo mostrará o ajuste preferido. Você pode até mesmo selecionar um ajuste personalizado e definir como a tolerância é exibida.

Dica: Use "Coincidir cota" para copiar a tolerância modificada entre cotas; a tolerância será atualizada com base na geometria e no ajuste preferido.
Componentes eletrônicos
Mecânica de atualização aprimorada entre PCB 2D e 3D
Um dos principais pontos fortes do Fusion é o gerenciamento de dados interdisciplinares, no qual é crucial garantir que as PCBs 2D e 3D sejam mantidas atualizadas entre si não apenas nos contextos de componentes eletrônicos, mas também nos documentos de montagem, como compartimentos mecânicos. Hoje, manter esses ativos atualizados entre si é desnecessariamente complicado e sujeito a erros, o que gera o risco de trabalhar com dados desatualizados. Nesta atualização, realinhamos esse mecanismo de atualização ao familiar sistema de atualização "pull" presente no restante do Fusion. Isso não apenas garante que não haja interferências de dados/conflitos de mesclagem, mas também introduz a capacidade de receber alterações de PCB (atualizações de PCB 2D salvas) diretamente no contexto escolhido (seja uma montagem mecânica ou sua PCB 2D) sem precisar regenerar manualmente a PCB 3D.
Nova experiência de lista de materiais
Reimaginamos e modernizamos nossa experiência com a lista de materiais para torná-la mais coesa. Nesta atualização, você encontrará:
- Visualização dinâmica da lista de materiais: agora é possível visualizar a lista de materiais (BOM) contextualmente no arquivo de projeto, com atualizações automáticas. Isso elimina a necessidade de salvar documentos manualmente para refletir as alterações.
- Classificação e agrupamento aprimorados: itens de linha da lista de materiais agora podem ser classificados e agrupados por designador de referência ou componentes individuais, permitindo uma organização mais eficiente.
- Vistas personalizáveis: exibe os atributos selecionados como colunas, incluindo atributos personalizados, e oculta/mostra colunas com preferências que persistem entre as sessões.
- Seleção cruzada: efetua a seleção cruzada de itens entre a lista de materiais e a tela. Por exemplo, a seleção de uma linha que contenha R1-R3 realçará R1, R2 e R3 na tela.
- Opções de exportação: exporte facilmente a lista de materiais para os formatos Excel, CSV e texto usando a experiência de exportação de lista de materiais existente.
- Recursos de edição: agora é possível executar edições limitadas diretamente na lista de materiais, como substituir componentes, substituir quantidades, adicionar componentes que não são CAD e excluir determinados componentes.
Observação: O ULP da lista de materiais existente ainda pode ser chamado programaticamente, garantindo que nenhum ULP seja interrompido.
Renumerar designadores de referência para PCB 2D e esquemática
Introduzimos uma capacidade nativa de renumerar designadores de referência (os designadores de referência são sempre sincronizados entre PCB 2D e esquemática), substituindo nossos ULPs. Esta atualização inclui todos os recursos dos ULPs existentes, além de aprimoramentos adicionais para proporcionar uma experiência aprimorada. Por exemplo, agora é possível executar a renumeração com base em seleções, folhas específicas ou determinadas hierarquias.
Pesquisar bibliotecas por nome de componente
No gerenciador de bibliotecas, agora é possível inserir os nomes dos componentes que você está procurando e ver todas as bibliotecas publicamente disponíveis que contêm o componente. Basta ativar a biblioteca e os componentes dentro dela estarão prontos para uso em seus projetos.
Hub de verificação da existência de bibliotecas ausentes
Anteriormente, encontrar bibliotecas para usar no hub atual era um processo tedioso. Era preciso pesquisar manualmente bibliotecas acessíveis e abri-las para registrá-las para uso no Fusion Electronics. Agora, o Gerenciador de biblioteca inclui uma nova opção para verificar todas as pastas no hub atual e importar automaticamente as bibliotecas ausentes.
Criação de componentes simplificada
No editor de biblioteca, novos botões de barra de ferramentas e um novo projeto elegante ajudarão a acelerar e simplificar o processo de criação de componentes personalizados.
Manufatura
Usinar sobre furos/cavidades (Manufacturing Extension)
Expandimos o recurso "Usinar sobre furos/cavidades" para oferecer suporte a todos os percursos 3D que usam Evitar/Usinar superfícies. Anteriormente, isso somente estava disponível para percursos Geodésicos e Planos. Para percursos orientados por superfície guia, como Mescla, Fluxo e Geodésico, você pode encontrar a opção na guia Geometria, na seção Geometria. Para outros percursos, está localizada no formulário de edição de um grupo de superfícies na tabela Evitar/usinar superfícies.
Quando você seleciona esta opção, todas as superfícies no grupo serão cobertas, o que significa que quaisquer furos ou cavidades nessas superfícies serão automaticamente usinados pelo percurso, eliminando a necessidade de definir superfícies de cobertura extras no Fusion.
Observação: Há algumas limitações a serem observadas: percursos de fluxo somente cobrem furos/cavidades que efetuam interseção com uma única superfície de usinagem, enquanto outros percursos permitem cobertura em várias superfícies. Além disso, somente cavidades ou furos fechados serão usinados, o que significa que as superfícies selecionadas devem cercar completamente o furo ou a cavidade.
Novo editor de modelo de furo
Um novo Editor de modelo foi introduzido para modelos de furo. Isso não apenas permite que os modelos sejam editados por meio da interface do usuário, mas também expande significativamente a definição de uma assinatura de furo. Isso permite criar modelos muito mais específicos do que antes.
A partir desta atualização, você pode adicionar interativamente segmentos de cilindro, cone e toroide para criar uma assinatura de furo. As cotas desses segmentos de furo podem ser definidas para serem específicas, dentro de um determinado intervalo ou de qualquer tamanho. Uma visualização gráfica da assinatura do furo é exibida na interface de usuário.
Opcionalmente, é possível atribuir uma cor específica aos segmentos de furo no modelo, para que, quando o Reconhecimento de furo for usado, o modelo somente corresponda furos no modelo com essa cor. De forma similar, os segmentos de cilindro podem incluir opcionalmente uma designação de rosca específica para coincidir somente furos no modelo com a mesma rosca. Além disso, os segmentos de cilindro podem especificar a correspondência usando o diâmetro modelado ou as informações sobre a fabricação de produtos (PMI). Quando PMI é usado, tanto o diâmetro quanto as tolerâncias podem ser incluídos na assinatura.
O Editor de modelo tem ferramentas para selecionar uma assinatura de furo diretamente do modelo e para visualizar quais furos no modelo atualmente coincidem com a assinatura.
Também é possível atribuir um valor de prioridade aos modelos de furos. Isso permite indicar qual modelo você preferiria que correspondesse a um furo se houvesse vários modelos correspondentes. Por exemplo, você pode optar por dar a um modelo mais específico uma prioridade maior e a um modelo mais geral uma prioridade menor.
O Editor de modelo também permite adicionar, remover, reordenar e editar operações utilizadas pelo modelo. Existem novas opções para especificar qual ferramenta uma operação de modelo deve utilizar, incluindo a habilidade de selecionar uma ferramenta específica para essa operação.
Importação aprimorada de dados CAM para projetos vinculados
O Fusion permite inserir um projeto externo no projeto atual para criar uma montagem. Originalmente, os dados de CAM (configurações ou operações de manufatura) no projeto vinculado não eram importados, de modo que os percursos no projeto vinculado eram perdidos na importação. No ano passado, ampliamos a capacidade de reutilizar configurações e operações de CAM a partir de projetos vinculados. Isso permitia que você fizesse coisas como posicionar peças de CAM pré-programadas em uma morsa ou combinar peças pré-programadas juntas em uma fixação de várias peças.
Os dados CAM importados são somente leitura, mas você pode editar o sistema de coordenadas da peça de trabalho (WCS) para refinar a aplicação dos percursos à nova montagem. Agora aprimoramos a edição do WCS para permitir uma redefinição completa, permitindo reutilizar peças CAM pré-programadas em diferentes orientações.
Os dados de Informações sobre a fabricação de produtos (PMI) estão passando da manufatura para o projeto
Se um documento f3d contiver dados de PMI (Informações sobre a fabricação de produtos), anteriormente eles só estariam visíveis no espaço de trabalho Manufatura, pois não era possível criar os dados dentro Fusion e só poderiam ser consumidos na manufatura para fins de automação de perfuração ou inspeção.
A partir da versão de novembro, os dados de PMI serão movidos do espaço de trabalho Manufatura para o espaço de trabalho Projeto. Essa migração só ocorrerá quando você entrar no espaço de trabalho Manufatura para evitar que o carregamento de documentos fique mais lento. Se um modelo recém-importado for carregado no Fusion, todos os dados de PMI contidos nele serão automaticamente inseridos no projeto.
Observação: Todos os dados de PMI agora podem ser acessados na Manufatura, mas eles estarão no modelo relevante, e não diretamente na pasta raiz CAM.
Aprimoramentos de aparagem (Manufacturing Extension)
Ao aplicar a modificação Aparar usando um polígono, agora você pode optar por projetar o polígono nas superfícies próximas em vez de por toda a peça. Nessa projeção, somente as seções visíveis do percurso dentro do polígono são consideradas “internas”; o restante do percurso será considerado “externo”. Esse aprimoramento permite fazer modificações precisas exatamente onde necessário, garantindo que outras áreas não sejam afetadas.
Criar conjunto de seleção em Evitar/usinar superfícies (Manufacturing Extension)
Agora é possível clicar com o botão direito do mouse em um grupo de superfícies na tabela Evitar/usinar superfícies e Criar conjunto de seleção. Isso copiará o grupo de superfície e criará um novo conjunto de seleção no navegador contendo a cópia, com o mesmo nome do grupo de superfície original. O novo conjunto de seleção é independente do original; portanto, não haverá comportamento associativo. Essa função, combinada com a habilidade existente de adicionar um conjunto de seleção à tabela Evitar/usinar superfícies, proporciona a habilidade de compartilhar grupos de superfície entre percursos.
Operações de furação multieixo (Manufacturing Extension)
Incluímos recursos multieixo às operações de furação, adicionando uma guia multieixo com três novos tipos de usinagem:
Nova polar
A usinagem Polar adiciona funcionalidade padrão de vinculação polar a operações de furação, mantendo saída de ciclo para movimentos de corte. Isso pode permitir que você permaneça dentro dos limites de usinagem quando necessário. Somente furos alinhados com o eixo z do percurso serão usináveis nesse modo.
Nova de 4 eixos
Os novos controles permitem definir um eixo rotativo e os furos a serem usinados serão geralmente perpendiculares a esse eixo. Você também tem controles para especificar se o eixo do furo deve fazer interseção com o eixo rotativo (por exemplo, furos em um cilindro) ou se eles podem ser deslocados no plano perpendicular (por exemplo, furos em uma forma cuboidal em torno do eixo rotativo). Existe também um controle para especificar um ângulo de inclinação, caso em que os furos usinados serão inclinados para fora do plano perpendicular ao eixo rotativo.
Nova de 5 eixos
A operação usinará furos em 5 eixos completos, com limites de eixo definidos na guia Multieixo aplicados. Você pode aplicar um ângulo de inclinação máximo e mínimo com relação a uma referência de eixo ferramenta, como é comum em outros percursos de fresagem multieixo.
Quando o tipo de usinagem é definido como de 4 eixos ou 5 eixos, a seleção de furo na guia Geometria filtrará quais furos você tem permissão para selecionar com base nas configurações de eixo inseridas na guia Multieixo. No caso de 3 eixos e Polar, um filtro bem simples já torna selecionáveis furos únicos alinhados com o eixo z. Como a seleção de ponto depende do eixo de furo ser definido pelos parâmetros do percurso, não há suporte para isso em percursos de 4 eixos e 5 eixos.
Informações adicionais
Quando o tipo de usinagem é definido como de 4 eixos ou 5 eixos, a seleção de furo na guia Geometria filtrará quais furos você tem permissão para selecionar com base nas configurações de eixo inseridas na guia Multieixo. No caso de 3 eixos e Polar, um filtro bem simples já torna selecionáveis furos únicos alinhados com o eixo z. Como a seleção de ponto depende do eixo de furo ser definido pelos parâmetros do percurso, não há suporte para isso em percursos de 4 eixos e 5 eixos.
Todos os percursos com tipo de usinagem configurado como 4 eixos ou 5 eixos terão saída gerada como caminhos expandidos no pós-processador em vez de ciclos combinados. Isso significa que não existe sincronização entre fuso e avanço; portanto operações de rosca e broca ainda não oferecem suporte multieixo. De forma semelhante, broqueamento traseiro também não possui suporte multieixo.
As opções de ordem de percurso serão limitadas com base na escolha das configurações de usinagem. Por exemplo, Ordenar por x depende do eixo z do percurso permanecer fixo; portanto, somente está disponível nos percursos de 3 eixos e Polar. De maneira semelhante, uma fronteira de usinagem também exige um eixo z fixo e, portanto, somente é compatível nos percursos de 3 eixos e Polar.
Novas geometrias de folga e visualização
Expandimos o suporte para geometrias de folga na guia Alturas (cilindro, esfera) e adicionamos uma nova geometria de caixa.
A capacidade de selecionar a opção "Caixa" no menu suspenso Geometria de folga na guia Alturas de uma operação de furação multieixo permite que movimentos de vinculação sejam posicionados de forma mais eficiente em torno de certas peças, reduzindo o tempo de ciclo e minimizando o risco de exceder os limites do eixo da máquina.
Também melhoramos a forma como visualizamos os dados nesta guia na janela de desenho, para oferecer suporte a fluxos de trabalho mais intuitivos para percursos multieixo.
Torneamento
Controle aprimorado da direção do fuso
Não há mais duplicação de ferramentas e configuração de direções de fuso na biblioteca de ferramentas. Agora é possível definir a direção do fuso para cada operação de torneamento, simplificando sua configuração, economizando tempo e aumentando a flexibilidade.
Nova usinagem no diâmetro negativo
Você agora pode executar usinagem no diâmetro negativo, aprimorando seu fluxo de trabalho e expandindo o intervalo de aplicações possíveis. Esta atualização se aplica a várias estratégias-chave, incluindo Desbaste de perfil, Acabamento de perfil, Desbaste de canal, Acabamento de canal e Rosca.
Melhorias na orientação de ferramenta de torneamento
As ferramentas de torneamento terão novas opções na guia de configuração para ajudar a orientá-las com mais facilidade para uso de tornos com o Fusion.
Manufatura aditiva
Realce de componentes de organização aditiva
Ao se usar a Organização aditiva, agora é possível ver qual componente está sendo selecionado na tabela de componentes. Isso ajudará na ordem manual de componentes para empacotamento ou edição da prioridade ou rotação de um componente.
Biblioteca de máquinas aditivas atualizada
Muitas das máquinas aditivas na biblioteca de máquinas foram atualizadas para incluir plataformas circulares ou plataformas com cantos arredondados. Anteriormente, essas máquinas usavam Zonas sem construção para representar plataformas circulares e cantos arredondados.
Para obter uma lista completa de máquinas aditivas atualizadas, consulte este post do fórum de manufatura do Fusion.
Aprimoramentos adicionais
Arredondamentos aprimorados para superfícies múltiplas de máquina
A geração de arredondamento entre várias superfícies de máquina com variação de Bloco a ser deixado agora foi aprimorada, garantindo transições mais suaves entre diferentes configurações de Bloco a ser deixado.
Passos verticais equidistantes na Limpeza adaptativa 2D
A opção "Usar passos verticais equidistantes" agora está disponível na Limpeza adaptativa 2D. Esse recurso nivela os passos verticais da operação quando ativo. Anteriormente, os passos verticais espaçados pelo Passo vertical máximo de desbaste podiam resultar em um passo vertical final significativamente menor.
Agora, os passos verticais são espaçados uniformemente enquanto ainda respeitam o Passo vertical máximo de desbaste, geralmente usando passos verticais menores.
Arredondamentos aprimorados para superfícies múltiplas de máquina
A geração de arredondamento entre várias superfícies de máquina com variação de Bloco a ser deixado agora está aprimorada, fazendo a transição entre as diferentes configurações de Bloco a ser deixado corretamente.
Novos arredondamentos automáticos para percursos de rampa
Agora você tem a opção de adicionar arredondamentos automáticos durante o cálculo do percurso na estratégia de percurso de rampa.
Controle aprimorado para corte em espiral para cavidades circulares
Por padrão, cavidades completamente circulares criadas com percursos Contorno 2D, Cavidade 2D e Limpeza de cavidade são cortadas em um movimento espiral. Agora, você pode desativar esse recurso usando o novo parâmetro Cavidades circulares disponível em Comparar e editar. Esse controle adicional permite personalizar seu processo de usinagem para melhor atender às suas necessidades específicas, oferecendo maior flexibilidade e precisão.
Permitir a seleção de máquinas prontas para simulação em um projeto não salvo
Removemos a restrição que impedia o uso de máquinas prontas para simulação em um projeto não salvo. Isso permite que as máquinas sejam adicionadas a novos documentos ou documentos que foram abertos de um arquivo local que ainda não foram salvos no hub.
Ao utilizar a estratégia Inclinado e Raso ou Canto, o percurso agora é confinado em superfícies verticais de forma mais precisa ao utilizar uma Seleção de fronteira de usinagem como uma Fronteira de ponto de contato.
API
Introduzimos várias novas APIs para oferecer maior controle e flexibilidade.
Controle sobre as configurações de exibição e de ambiente:
Agora é possível controlar as configurações principais de exibição e ambiente, incluindo:
- Visibilidade do objeto
- Ambiente de iluminação
- Plano de solo
Edição colaborativa:
Foram adicionados aprimoramentos para a edição colaborativa, incluindo:
- createDataVersion no objeto DataFile: crie uma versão dos arquivos de dados de forma assíncrona.
- saveDataVersion no objeto Document: salve o documento atual e crie uma versão de forma assíncrona.
Recursos aprimorados de arredondamento:
Melhoramos a funcionalidade de arredondamento adicionando suporte para:
- Arredondamento completo
- Arredondamento com regras
- Arredondamentos assimétricos
Recursos de Deslocar faces:
A API agora oferece suporte à criação, edição e consulta de recursos de faces de deslocamento.
Texto de esboço paramétrico:
O comando de texto de esboço aprimorado agora oferece suporte para texto paramétrico. A API permite:
- Configurar texto usando parâmetros existentes ao criar texto de esboço.
- Acessar e editar os parâmetros que controlam o conteúdo e o tamanho do texto.
Suporte completo da API para vínculos de movimento:
A API agora oferece suporte total à funcionalidade Vínculo de movimento, permitindo que você crie relações entre juntas. Ela é acessada por meio do objeto de coleção MotionLinks, obtido do objeto Componente.
Para obter mais detalhes, consulte a página "Novidades" da API.
Notas da versão
Usabilidade:
- Substituímos a opção Preferências > Geral intitulada "Ignorar criação de itens de inicialização ao atualizar ao vivo", que estava ativada por padrão, por uma opção intitulada "Criar novos atalhos ao atualizar o Fusion", que está desativada por padrão e reflete melhor os efeitos da opção. Esta opção controla se os atalhos de aplicativo existentes na área de trabalho e na barra de tarefas ou no encaixe são substituídos e recriados cada vez que o aplicativo é atualizado.
- Algumas partes da interface do usuário fora da tela de modelagem, como o Centro de notificações, o Painel de dados e a Página inicial do aplicativo, não aumentarão ou diminuirão o zoom com o gesto de pinça nos trackpads do Mac.
- Vídeos incorporados, como os dos Gerenciadores de compras e de extensão do Fusion, não interagirão mais com teclas de mídia do teclado de hardware, como Reproduzir/Pausar, permitindo que esses controles continuem funcionando com outros aplicativos durante o uso do Fusion.
- A árvore de navegação da janela Preferências agora será aberta com todos os nós retraídos em vez de expandidos.
- Foi corrigido um problema que ocorria ao clicar com o botão direito do mouse em um nó do Navegador de componentes no macOS, que fazia com que o menu de contexto desaparecesse assim que ele era aberto.
- Foi aprimorada a análise de interferências com o zoom automático nas intersecções.
Gerenciamento de dados
- Permissão de exclusão de arquivos com referências ativas em outras montagens/projetos.
- Nos hubs de Edição colaborativa, o comando "Abrir" agora está disponível na linha "Agora", permitindo que os usuários acessem a versão de trabalho mais recente do projeto ao visualizar uma alteração histórica.
Componentes eletrônicos
- Importador de projetos KiCAD para o Fusion Electronics: suporte para KiCAD V9
- Alteração da sequência da guia CONECTAR na barra de ferramentas (PCB 2D)
- Gerenciador de complementos para integrar e gerenciar complementos como SnapEDA, Ultra Librarian e Avnet diretamente nos espaços de trabalho do ECAD.
- A guia Público do Gerenciador de biblioteca de componentes eletrônicos agora extrai dados diretamente do servidor, o que permite pesquisar bibliotecas por seu conteúdo, como o nome dos componentes na biblioteca.
- O espaço reservado >FOLHA exibe corretamente o nome da folha: tanto a versão padrão (no formato X/Y) quanto quando alterado pelo usuário no navegador do editor.
Projeto
- Em raras ocasiões, os dados de configuração são corrompidos e fazem com que alguns dados da tabela fiquem ausentes. Essa correção corrige os dados corrompidos e notifica você na próxima vez que você abrir o Projeto configurado. Fazemos nossas melhores estimativas para restaurar os valores ausentes, restaurar as linhas ausentes como duplicatas para recuperar dados parciais e visualizar os dados corrigidos na tabela de configuração. Isso lhe dá a oportunidade de revisar, editar e salvar as configurações em um estado válido e, em seguida, continuar trabalhando com elas.
Observação: As linhas restauradas aparecerão como duplicatas com a sequência de caracteres '(restaurado)' anexada ao final. Recomendamos que você edite o nome e remova a sequência de caracteres adicionada ao revisar as linhas restauradas
- Corrigimos um problema em que, ocasionalmente, ocorria falha ao salvar restrições em sistemas de juntas, mesmo que as visualizações parecessem corretas. O sistema agora garante que as restrições sejam aplicadas na ordem correta, melhorando a confiabilidade e a consistência entre a visualização e a confirmação.
- Quando os usuários tentam abrir uma alteração selecionada na caixa de diálogo Histórico e ocorre falha por qualquer motivo, aprimoramos a caixa de diálogo de erro para fornecer mensagens mais claras e úteis.
Manufatura
- Os modelos criados no Inventor CAM ou no HSMWorks agora podem ser importados diretamente para a biblioteca de modelos. Observe que esses modelos podem ter parâmetros ausentes ou inesperados. Teste as operações criadas a partir desses modelos completamente e atualize os parâmetros conforme necessário.
- Foi resolvido um problema que fazia com que conexões não relacionadas fossem recalculadas ao excluir movimentos de um percurso adaptativo.
- Foi resolvido um problema com determinadas operações de desbaste do perfil de torneamento com entalhes de máquina ativados onde o percurso não estava sendo gerado.
- Foi resolvido o problema que fazia com que percursos de mesclagem não fossem calculados.
- Foi aprimorada a estabilidade ao se usar a mesclagem.
- Foi resolvido um problema que causava partes ausentes do percurso de mesclagem de 5 eixos quando era usado um material a ser deixado desigual.
- Evite a invalidação do percurso de canto se a ferramenta de referência for editada, mas sua geometria permanecer inalterada.
- Foi resolvido o problema que ocorria com vínculos polares nas estratégias Furação e Inclinado e raso do Fusion.
- Foi resolvido o problema que fazia com que usinar/evitar não funcionasse corretamente com a opção "arredondamento" de alguns percursos.
- Foi resolvido o problema que fazia com que determinados percursos de desbaste e acabamento de perfil de torneamento não usassem suporte de ferramenta e fazia com que a ferramenta não usinasse dentro de canais axiais
- Foi resolvido o problema que fazia com que certas operações de desbaste de perfil de torneamento com valores desiguais de material a ser deixado onde a ferramenta estava invadindo o modelo.
- Foi resolvido um problema com determinadas operações de acabamento de perfil de torneamento e acabamento de canal com passos laterais múltiplos que não geravam um percurso.
- Foi aprimorada a estabilidade ao calcular um percurso inclinado e raso com a ferramenta pirulito.
- Foi resolvido um problema com determinados percursos de desbaste de perfil de torneamento que falhavam na geração.
- Foi adicionada uma nova propriedade "attributes" ao CAMTemplate, para que os atributos possam ser definidos e recuperados nesses objetos.
- Foi resolvido o problema que ocorria com certos percursos de desbaste adaptativo de torneamento que estavam travando em vez de apresentar erro.
- Foi resolvido um problema com determinados percursos de traço de torneamento que apresentavam erro incorretamente
- Foi adicionada uma caixa de seleção nos ciclos de Fresagem de broqueamento e Fresagem de cavidade circular para usar diâmetros de furo em vez de definir valores.
- Foi resolvido o problema que ocorria com certos percursos de torneamento e fazia com que a ferramenta não retornasse ao raio de folga ou ao z seguro conforme programado.
- Foi resolvido o problema que ocorria com determinados percursos de desbaste de canal de torneamento com um passo de semiacabamento, em que o percurso não estava sendo gerado quando havia várias regiões de usinagem separadas.
- Foi resolvido o problema que fazia com que percursos que usavam geometria de malha não fossem gerados em algumas circunstâncias.
- Foi resolvido o problema que fazia com que percursos gerados em corpos de malha que eram usados em um padrão ou inseridos e transformados não fossem calculados no local correto.
- As operações de CAM copiadas de um documento para outro não alternarão mais as ferramentas quando for aberta a caixa de diálogo de operação.
You found a post helpful? Then feel free to give likes to these posts!
Your question got successfully answered? Then just click on the 'Mark as solution'
¿Te ha parecido útil este post? ¡Deja un like!
¿Tu pregunta ha sido solucionada? Selecciona 'Marcar como solución' y ayuda a las demás a encontrar fácilmente la información.

Joaquim Moral
Senior Community Manager - EMEA / LATAM and Media & Entertainment lead
