Hallo Leute, ich bin neu hier und habe mich etwas eingearbeitet, wobei das nur ein kleiner Bruchteil ist was machbar ist.

Ich möchte gern für den 3D Drucker Flugmodelle erstellen.

Ich hatte probiert mit einem Zylinder den Rumpf zu erzeugen was auch super funktioniert hat.

allerdings kann ich nun an die bestehende Form des Rumpfes nichts anfügen /ankonstruieren.

Im Detail geht es um die  Fahrwerkskästen und die Tragflächenaufnahme. Kann man mir da helfen? Vielleicht schritt für schritt Anleitung? Sorry für das eine Bild was Hochkant ist

2019_01_30 11-54-50.jpeg

0 „Gefällt mir“-Angaben
24.828Aufrufe
127Antworten
Antworten (127)
Nachricht 81 von 128

familiewenzel
Enthusiast
Enthusiast

Hey ihr beiden, ich habe versucht alles so zu machen wie TL, allerdings kommt bei der Erhebung eine Fehlermeldung....

Verstehe ich nicht, denn die Splines sind mit Anfassungspunkt gezeichnet bei den Spanten, und dennoch...?



Würde mich über Hilfe freuen.

Grüsse Ruben

https://a360.co/36VuNVq

0 „Gefällt mir“-Angaben
Nachricht 82 von 128

wersy
Mentor
Mentor

Hallo Ruben,



bei mir funktioniert es:



Flächen Loft.jpg



Grüße Michael

0 „Gefällt mir“-Angaben
Nachricht 83 von 128

familiewenzel
Enthusiast
Enthusiast

Hey ihr beiden, ich steh voll auf dem Schlauch. Bei mir klappt die Erhebung nicht mit der Verlaufsführung. Es kommt immer bei Profil 2 u. 3 kommt ne Fehlermeldung, dass die Profile die Verlaufsführung nicht schneiden. Ich finde den Fehler nicht.



Bitte um Hilfe damit es endlich mal weitergehen kann 😉



Bildschirmfoto 2019-12-29 um 19.19.40.png

0 „Gefällt mir“-Angaben
Nachricht 84 von 128

wersy
Mentor
Mentor

Hallo Ruben,



es sieht so aus als ob du als zweites Profil die untere Verlaufsführung angewählt hast.
Schau dir noch einmal meinen Screenshot an.
Die Profile sind die drei Spanten und der Punkt vorn.
Die Verlaufsführungen sind die drei horizontalen Kurven.



Gruß Michael

0 „Gefällt mir“-Angaben
Nachricht 85 von 128

familiewenzel
Enthusiast
Enthusiast

Hey Michael,

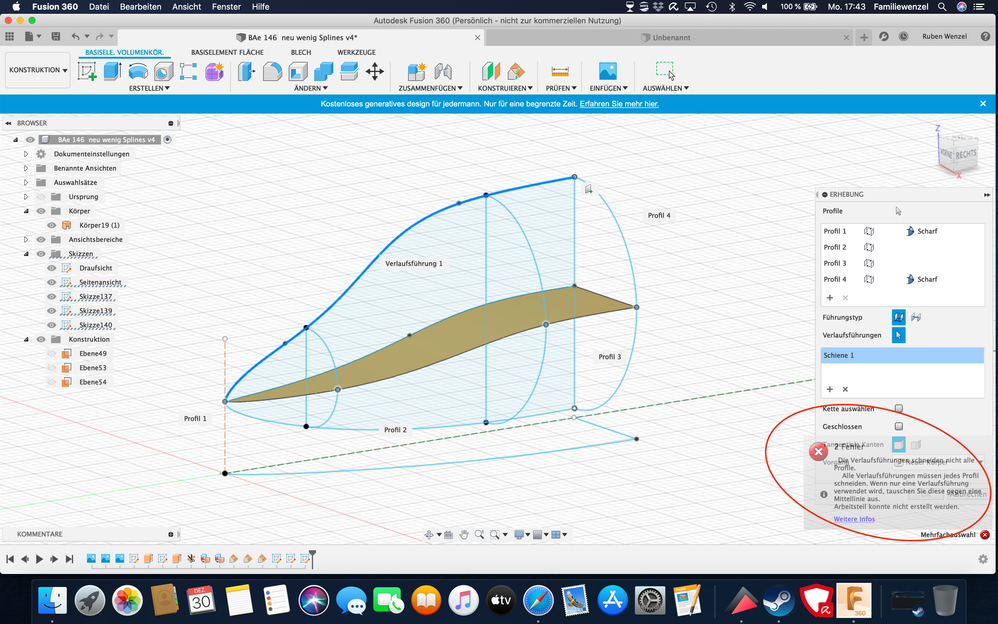

hier mal die Fehlermeldungen. Ich bin der Meinung dass ich alle Splines mit den Verlaufsführungen verbunden habe.



Bildschirmfoto 2019-12-30 um 17.43.11.pngBildschirmfoto 2019-12-30 um 17.38.22.png





Die Datei hatte ich oben schon mal gepostet

https://a360.co/36VuNVq



Viele Grüsse Ruben

0 „Gefällt mir“-Angaben
Nachricht 86 von 128

wersy
Mentor
Mentor
Akzeptierte Lösung

Hallo Ruben,



ich habe es dir schon geschrieben, du wählst immer statt eines Profils eine Verlaufslinien an:






Die Linie unten ist KEIN Profil.
Schau dir noch mal meinen Screenshot vom letzten Dienstag an.
Erst die Profile, dann die drei Verlaufsführungen.

Das Ganze natürlich mit Flächen.



Grüße Michael





0 „Gefällt mir“-Angaben
Nachricht 87 von 128

karlheinzstoeber
Enthusiast
Enthusiast

Hallo Michael,

Ich konstruiere auch Modellflugzeuge mit Fusion und würde mich gern mal mit Dir zu einem Tutorial austauschen. Wie kommen wir in Kontakt?

Viele Grüße

Karlheinz

0 „Gefällt mir“-Angaben
Nachricht 88 von 128

wersy
Mentor
Mentor

Hallo Karlheinz,



Flugzeuge zu zeichnen kann beliebig schwierig sein. Ich bin noch lange nicht so weit, um alle Fragen beantworten zu können.
Ich bin deshalb sehr froh, wenn sich Profis, wie z.B. @TrippyLighting einschalten.
Auf diese Weise lerne ich selbst eine Menge hinzu.

Vielleicht fängst du einfach mal mit einem Teilbereich an, und wenn es ausgereift ist, kannst du es als neues Thema einstellen.
Ein sehr gutes Beispiel ist das Leuchtturm Tutorial, da wurde genau so vorgegangen.



Grüße Michael

0 „Gefällt mir“-Angaben
Nachricht 89 von 128

karlheinzstoeber
Enthusiast
Enthusiast
Hallo Michael,



danke für die Antwort. Ich habe vor ca. 2 Jahren begonnen ein Tutorial zum Modellflugzeugbau mit Fusion zu schreiben. Ich wollte es diesen Winter überarbeiten und fertigstellen. Was mein Interesse geweckt hat, war Dein Vorgehen im Thread, dass sehr ähnlich zu meinem ist. Wenn Du Lust hast, würde ich mich zu dem Tutorial gern mal mit Dir austauschen. Dies würde ich allerdings nicht so gern jetzt schon in einem öffentlichen Forum machen. Zudem würde ich über das ein oder andere Fusion-Problem in diesem Zusammenhang gern mal diskutieren. Um diese Dinge nachzuvollziehen, ist ggf. die Freigabe von Projekten in Fusion hilfreich. Nicht zuletzt wollte ich Euren Thread nicht mit meinen Themen belasten.



Falls Du Interesse hast, können wir gerne weiter in Kontakt treten.



Viele Grüße

Karlheinz


0 „Gefällt mir“-Angaben
Nachricht 90 von 128

familiewenzel
Enthusiast
Enthusiast

Hallo ihr 3 mittlerweile,

ich habe nun zeit gefunden und den Rumpf komplett konstruiert.

Die Zebraanalyse hinkt noch etwas, allerdings ist gerade im Fensterbereich die form echt so da ich ja das Styromodell habe.



hoffe ihr seid mit eurem "Schüler" zufrieden



Viele Grüsse



p.S. Wie kann ich innen Stützkonstruktionen machen Ala 3DLabPrint



https://a360.co/36VuNVq

0 „Gefällt mir“-Angaben
Nachricht 91 von 128

familiewenzel
Enthusiast
Enthusiast

Hey ihr, ich habe noch etwas weiter gebaut und versucht die Tragflächenaufnahme und den Fahrwerkskasten zu zeichnen.

Mein grösseres Problem ist nun dass ich die Wurzelrippe nicht hineinbekomme.

Ich habe einen MAC und leider geht das Aden von Wersy nicht für MAC. Und nebenbei, wo finde ich die Addons?

Falls ihr noch nen tipp habt für Fahrwerkskasten und Aufnahme habt... gern.



Viele Grüsse Ruben



https://a360.co/36VuNVq

0 „Gefällt mir“-Angaben
Nachricht 92 von 128

wersy
Mentor
Mentor

Hallo Ruben,



unsere App “Dat to Spline” ist auch für Mac OS verfügbar:
https://apps.autodesk.com/FUSION/en/Detail/Index?id=3044478757760121899&appLang=en&os=Win64

Ansonsten gibt es auch andere Programme zum Importieren von dat Dateien:
https://apps.autodesk.com/FUSION/en/Home/Index



Bezüglich Innenstruktur, nach 3dlabprint, kann ich nicht helfen.
Die Modelle sind offensichtlich als Flächenmodelle konstruiert - und extrem aufwändig!
Dagegen war der Rumpf ein Kinderspiel 🙂



Grüße Michael

0 „Gefällt mir“-Angaben
Nachricht 93 von 128

familiewenzel
Enthusiast
Enthusiast

Hey Michael,

ich komme nicht so ganz klar mit dem Addon.

Woher bekomme ich die .dat files?

die BaE hat ein Eppler205 Profil, welches ich nicht finde.

Habe schon versucht es als DXF zu integrieren, aber ich habe keine spline sondern 44 einzelne Linien.

Wäre echt toll wenn ihr mir da helfen könntet. Und am Ende müsste ich das Heck noch verschliessen.

Ein Screencast wäre echt toll.

Viele Grüsse Ruben



https://a360.co/36VuNVq

0 „Gefällt mir“-Angaben
Nachricht 94 von 128

wersy
Mentor
Mentor
Akzeptierte Lösung

Hallo Ruben,



schau dir bitte die Seite genau an.
Da gibt es ein Video, und auch auch Links für dat-Files:



http://airfoiltools.com/search/index

http://airfoildb.com/

http://www.aerodesign.de/english/profile/profile_s.htm



Grüße Michael

Nachricht 95 von 128

familiewenzel
Enthusiast
Enthusiast

Hey Michael,



ich bin nun dahintergestiegen wie die Tragfläche gemacht wird.

Das Ergebnis gefällt mir persönlich sehr gut. Der Fahrwerkskasten denke ich ist noch nicht ganz richtig.

Was sagst du dazu?



"Trippy" macht wohl nicht mehr mit?



Viele Grüsse Ruben



https://a360.co/36VuNVq BAe 146  neu wenig Splines (v7~recovered).jpg

0 „Gefällt mir“-Angaben
Nachricht 96 von 128

TrippyLighting
Consultant
Consultant

Ich mache später eine Screencast und es kann auch sein dass sich dies bis übers Wochenende hinauszieht.



Ich sammle im Moment material um fuer meine Channel ein Youtube Tutorial anzufertigen wie man in Fuiosn 360, aber nicht nur dort eigentlich mit Oberflächen arbeitet



Deine Timeline sieht mit all den gelben icons auch her so unaufgeräumt wie die Zimmer von meinen beiden Söhnen aus 😉


EESignature

0 „Gefällt mir“-Angaben
Nachricht 97 von 128

familiewenzel
Enthusiast
Enthusiast

Ich wollte nicht tatenlos sein und habe probiert. Manche Dinge können sicherlich weg, wobei manche leider Auswirkung auf das Ergebnis haben.



P.S ich habe mal die Nase gedruckt und bin durchaus zufrieden

0 „Gefällt mir“-Angaben
Nachricht 98 von 128

wersy
Mentor
Mentor

@familiewenzel  schrieb:

Hey Michael,



ich bin nun dahintergestiegen wie die Tragfläche gemacht wird.

Das Ergebnis gefällt mir persönlich sehr gut. Der Fahrwerkskasten denke ich ist noch nicht ganz richtig.

Was sagst du dazu?



"Trippy" macht wohl nicht mehr mit?



Viele Grüsse Ruben



https://a360.co/36VuNVq BAe 146  neu wenig Splines (v7~recovered).jpg






Hallo Ruben,



ich bin begeistert. Gut, dass du nicht aufgegeben hast. Weiter so.
Jetzt wirst du auch den Rest hinbekommen.

Der Fahrwrkskasten sieht wohl eher so aus:







Was Flächen angeht, ist @TrippyLighting  genau der Richtige. Da lerne ich gleich mit.



Ein besonderes Thema ist die Tragflächenanformung, insbesondere, wenn die Tragfläche zum Teil über den Rumpf hinausragt.
Aber ich sehe gerade, in diesem Falle bindet die Tragfläche einfach stumpf in einen Sattel ein.



Die eigentlichen Probleme fangen mit der Innenstruktur an.
Die so zu zeichnen, dass ein Slicer zuerst außen Dünnwände - durchgehend, ohne Leerfahrten - slict.
Wenn du es rausbekommen hast, sag mir bescheid 🙂



Grüße Michael

0 „Gefällt mir“-Angaben
Nachricht 99 von 128

TrippyLighting
Consultant
Consultant
Akzeptierte Lösung

Ich habe mir dein Modell mal angesehen und so würde ich das sicher nicht machen.

Ich würde dies mit zwei Erhebungen Bug und Heck) und einer Extrusion (Mitte) Machen.



Screen Shot 2020-01-08 at 6.22.02 PM.png



Des weiteren würde ich keine Konstruktionsebenen verwenden welche auf Linien basieren sondern einfach Konstruktionsebenen welche als Offset von den Hauptkoordinaten definiert wurden.



Zuerst würde ich das Mittelteil erstellen und dann entweder Bug, oder Heck. Du brauchst eine Oberfläche zu welcher die anderen Erhebungen tagend oder Kurvenkontinuierlich sein können.



Du solltest dir den Screencast den ich gemacht habe noch einmal ganz genau ansehen und mit den Techniken vergleichen welche du in deine Konstruktion angewendete hast.

Praktisch keine der Oberflächen die du gemacht hast sind tangential verbunden, dass kann man mit blossen Augen sehen ohne eines der Analysewerkzeuge zu verwenden 😉




EESignature

0 „Gefällt mir“-Angaben
Nachricht 100 von 128

TrippyLighting
Consultant
Consultant

Ich habe mal das nachgebaut was ich mit dem Screencast angefangen hatte. Dann habe ich es mit dem Heck komplettiert. Gehe mal durch die Timeline und schau die die Skizzen und Erhebungen an un Selle Fragen!



Nicht perfect aber ...



Screen Shot 2020-01-08 at 8.07.33 PM.png



Screen Shot 2020-01-08 at 8.07.13 PM.png
