Flugzeug erstellen

[familiewenzel]

Hallo Leute, ich bin neu hier und habe mich etwas eingearbeitet, wobei das nur ein kleiner Bruchteil ist was machbar ist.

Ich möchte gern für den 3D Drucker Flugmodelle erstellen.

Ich hatte probiert mit einem Zylinder den Rumpf zu erzeugen was auch super funktioniert hat.

allerdings kann ich nun an die bestehende Form des Rumpfes nichts anfügen /ankonstruieren.

Im Detail geht es um die  Fahrwerkskästen und die Tragflächenaufnahme. Kann man mir da helfen? Vielleicht schritt für schritt Anleitung? Sorry für das eine Bild was Hochkant ist

[The_Shapers]

Hy @familiewenzel

Wie genau meinst du das mit dem andocken? Kannst du keine Skizze drauf legen?

Das kann gut sein, da du nur auf gerade Elemente, Skizze (ohne Hilfsebene) legen kannst.

Kannst du eventell mal deine Konstruktion aus Fusion Exportieren und an deinen nächsten Beitrag hängen.

Top Grüße

[g-andresen]

Hallo,

ich will dich ja nicht entmutigen, aber mit den Unterlagen ist es aus meiner Sicht nicht möglich etwas brauchbares zu erstellen. Außer Profilansichten gibt es keine Informationen für eine erfolgversprechende Konstruktion.

So fehlen u.a gänzlich die Profile entlang des Rumpfes und der Tragflächen.

Wenn du hier im Forum nach Tragflächen/Flügelprofilen suchst siehst du, was ich meine.

Gruß

günther

[familiewenzel]

Ich habe nun versucht mit Skizzen die Rumpfspanten zu erstellen. Denke sieht ganz gut aus.

Nun wollte ich aber die Teile hohl machen und spiegeln, aber das will nicht oder ich mache was falsch. Habe auf der Z Achse eine Konstruktionsline erstellt.

BAe146

[g-andresen]

Hallo,

für deine Zwecke bietet sich für viele Teile der "Loft" (Erhebung) Befehl an.

Den gibt es sowohl im Körper als auch im Flächen-Modus.

Das Spiegeln ist dann die abschließende Maßnahme.

Erhebung & Spiegeln von Flächenelementen

Gruß

günther

[familiewenzel]

Könnte ich dann noch zusätzliche Punkte einfügen auf der Oberfläche?

[g-andresen]

Hallo,

Du kannst Vieles machen, Ausschnitte, Teile anfügen, Veränderungen ...

Wichtig wäre aber, deine Konstruktion einmal  sinnvoll zu strukturieren.

Dazu gibt es bei AD in der Knowledge Base und auch bei YT zahlreiche Tutorials zum Thema Komponenten.

Ohne solche Strukturen beißt du dich früher oder später fest.

Gruß

günther

[wersy]

Hallo,

es ist ja schon mal was zu sehen:

Bitte Dateien immer gleich hier als Anhang hochladen.
Bei der Vorschau habe ich nur die Ansichten gesehen. Dass da auch ein Modell enthalten ist, konnte ich erst sehen, als ich die Datei runtergeladen habe.
Zum Runterladen muss man auch noch die Mail mit der Freigabe abwarten. Das kann manchmal lange dauern...

Zum späteren Drucken brauchst du keine Spanten extrudieren, und für ein Spantmodell kann man das später machen.

Wichtig ist erst einmal zu kontrollieren, ob die Konturen harmonisch verlaufen.
Dazu eine Erhebung (Loft) über die Profile erstellen.
Ich würde aber zuerst in Seiten- und Draufsicht Umrisslinien zeichnen. Diese Linien als Verlaufslinien beim Loften benutzen. Dadurch werden Unebenheiten reduziert, und man hat mehr Kontrolle über die Oberflächen.
Dazu müssen die Profile die Umrisslinien schneiden.

Grüße Michael

[g-andresen]

Hallo Michael,

---

@wersy wrote:

Zum Runterladen muss man auch noch die Mail mit der Freigabe abwarten. Das kann manchmal lange dauern...

es gibt Fortschritte!

Gruß

günther

[wersy]

---

@g-andresen  schrieb:

Hallo Michael,

---

@wersy wrote:

Zum Runterladen muss man auch noch die Mail mit der Freigabe abwarten. Das kann manchmal lange dauern...

es gibt Fortschritte!

Gruß

günther

---

Stimmt!

Danke Günther.

Grüße
Michael

[familiewenzel]

Wie hänge ich es direkt an? Arbeite am MAC.... mache morgen nachmittag weiter, hoffe ich bekomme es mit eurer Hilfe hin

[g-andresen]

Hallo,

So:

Design im Forum teilen

... hast du es wahrscheinlich gemacht, aber dem kopierten Link dann noch eine Bezeichnung zugeordnet.

Gruß

günther

[wersy]

Oder
Datei > Exportieren

Lokal speichern, und bei "Anhänge" mit hochladen.

Gruß
Michael

[wersy]

Hallo Ruben,

wie du selbst schon gemerkt hast, ist der vordere und hintere Teil des Rumpfes nicht kreisförmig. Mit exzentrisch gesetzten Kreisen entstehen dadurch oben und unten Abflachungen und Einbuchtungen.
Ich würde das einfach mit Ellipsen zeichnen.
Man sieht, dass die Ellipsen mal schmaler in der Senkrechten und mal schmaler in der Horizontalen sind:

Diese Anhebung ist noch ohne Verlaufslinien:

Deswegen würde ich auch die Umrisslinien zeichnen. Dann wird es noch harmonischer.
Die Verlaufslinie der Außenkontur in der Draufsicht sollte entlang der Höhenlagen der Kreis/Ellipsen Mittelpunkte verlaufen.

Ich habe noch eine bessere 3 Seiten Ansicht gefunden:

Grüße Michael

[familiewenzel]

Du meinst also Seiten und draufsicht nachzeichnen als Hilfslinie?

wie mach ich das mit der Hilfslinie?

[familiewenzel]

Ich habe nochmal etwas versucht mit den Ellipsen.

ist optisch besser jedoch weiss ich nicht was du mit den Konturenlinien meinst.

Könntest da mal ein Video erstellen damit ich verstehe wie man es macht.

Sorry für die vielen Fragen, allerdings lerne ich schnell durch sehen weniger durch erklären/Text

https://a360.co/2CNEhFx

[WHolzwarth]

Ich denke, es wird A long and windy road für einen Neu-Einsteiger.

Man kann es auch anders angehen.

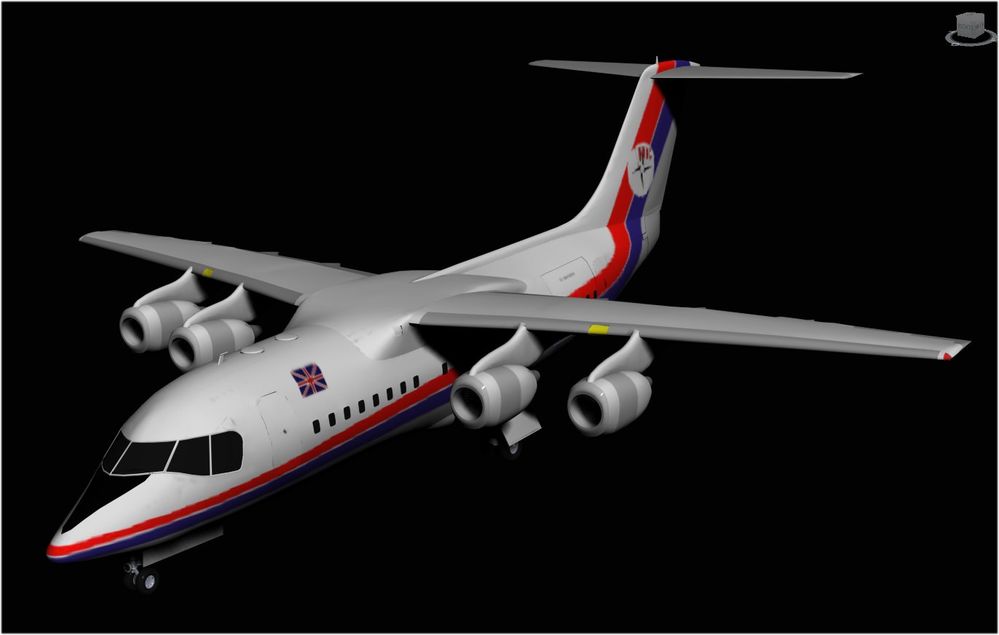

Oben ist ein Modell aus 3ds Max. Als OBJ importiert in F360 sieht es dann so aus:

Fehlt nur noch der 3D-Druck. Das hat's aber auch in sich ..

[familiewenzel]

Hey Michael, das würde auch gehen, wobei ich mir daduch eben das Wissen aneignen wollte um andere Modelle zu zeichnen. Wo hast du das Modell her?

grüsse Ruben

[WHolzwarth]

Auch so etwas könnte man abgraben, als Basis für weitere Arbeiten.

[wersy]

---

@familiewenzel  schrieb:

Ich habe nochmal etwas versucht mit den Ellipsen.

ist optisch besser jedoch weiss ich nicht was du mit den Konturenlinien meinst.

Könntest da mal ein Video erstellen damit ich verstehe wie man es macht.

Sorry für die vielen Fragen, allerdings lerne ich schnell durch sehen weniger durch erklären/Text

---

Hallo Ruben,

du brauchst nur, so wie hier, die Umrisse nachzeichnen:

Die gewölbten Konturen mit Splines den zylindrischen Teil mit Geraden.
Splines und Geraden immer tangential verbinden.

Um nur schnell mal etwas zu zeigen, habe ich erst die Querschnitte gezeichnet.
Es müssen aber erst die Verlaufslinien gezeichnet werden, und dann die Querschnitte.
Die Verlaufslinien ergeben in den Querschnitten die Fangpunkte (rot) für die Rippen.
Die erhältst du im Querschnitt mit Erstellen > Projizieren/Einfügen > Schnittmenge.

Zeichne erst mal die Konturen, dann sehen wir weiter 🙂

Gruß Michael

Und ja, ich hatte gedacht, ich könnte die hervorragende Me 163 aus Grabcad verwenden...
