Revit 분류 시스템의 ABC: Uniformat, Omniclass 및 MasterFormat

[#1]

이 글에서는 Revit에서 Uniformat, MasterFormat, OmniClass 분류 시스템 을 이상적으로 사용하는 방법이나 규범적인 사용법에 대해논의합니다 . 이는 원래 정의, 공식적 구조, BIM 프로젝트의 수명 주기 전반에 걸친 적용을 기반으로 합니다.

 

우리는 실제로 많은 사무실에서 이러한 시스템을 특정 요구 사항에 맞게 조정하고 필드를 재사용하고, 구조를 결합하거나, 단순성 또는 로컬 컨텍스트를 위해 특정 분류자를 생략한다는 것을 알고 있습니다. 그렇게 하기로 결정했다면 괜찮습니다: 모든 워크플로는 목표와 리소스에 따라 발전할 수 있고 발전해야 합니다.

 

하지만 무엇을 해야 할지 아는 것은 정보에 입각한 결정을 내리고, 다른 팀이나 기관에 전략을 정당화하고, 다른 플랫폼 및 표준과의 상호 운용성을 향상시킬 수 있습니다.

이러한 분류 체계는 어디에서 유래된 것일까요?

왜 만들어졌을까요?

건설 산업에서 기술 정보의 처리는 여러 행위자, 광범위한 문서, 다양한 수준의 세부 사항 및 해석의 모호함 등 항상 어려운이었습니다. 분류 시스템은 세 가지 주요 문제를 해결 위해 발생합니다.

1. 건축가, 엔지니어 건축업자 및 고객 간의 기술 언어를 표준화합니다.
2. 기술 정보(사양, 비용, 계획, 유지 관리)의 구성 및 상담을 용이하게 합니다.
3. 기술 문서 및 제어 시스템에서 커뮤니케이션 및 추적성을 개선합니다.

그들은 어떻게 만들어졌습니까?

유니포맷

• 개발: ASTM(미국재료시험학회)에서 1970년대에 개발.

• 동기: 초기 단계부터 비용 견적 및 건설 시스템 간의 비교를 허용합니다.

• 원래는 BIM용이 아니라 예비 예산 및 시스템별 작업 일정을 위해 설계되었습니다.

마스터 형식

• CSI(Construction Specifications Institute)와 CSC(Construction Specifications Canada) 에서 개발했습니다 .

• 연도: 첫 번째 버전은 1963년, 최신 버전(50개 사단)은 2004년 출시

• 동기: 계약서의 자재, 시공 방법, 건설 활동에 대한 사양을 표준화합니다.

• 북미, 특히 건축 사양에 널리 사용됩니다.

  옴니클래스

• 개발: CSI와 OCCS 개발 위원회가 협력하여 2006년에 출판

• 동기: 국제 표준(ISO 12006-2)과 호환되는 다차원 시스템을 만들기 위해 제품, 기능, 공간, 프로세스, 문서, 행위자 등 건축 환경에 존재하는 모든 것을 분류할 수 있습니다.

• 처음부터 디지털 환경 및 데이터 베이스용으로 설계되었지만 BIM 전용은 아닙니다.

BIM 외부에서 사용할 수 있습니까?

예. 사실, 그들은 그렇게 만들어졌습니다.

 

오늘날 BIM에 깊이 통합되어 있지만 이러한 시스템은 데이터베이스, Excel 견적 또는 인쇄된 문서와 같은아날로그 또는 하이브리드 프로세스에서 여전히 유용합니다.

 

이러한 분류 기준을 적용하기 위해 Revit 또는 BIM 소프트웨어를 사용할 필요는 없습니다. 그러나 BIM을 사용하면 잠재력을 최대한 실현하는 데 필수적입니다.

그렇다면 분류 시스템이란 무엇입니까?

 

이는 건축 환경의 요소, 제품, 활동, 기능 및 공간에 대한 정보를 그룹화하는 계층 구조입니다. Revit에서는 객체를 분류하고 다음을 용이하게 하는 데 사용됩니다.

• 기술 문서

• 예산 및 비용

• 사양

• 상호 운용성

• 자산 관리 및 유지 관리

건물 수명 주기와의 관계

 

BIM에서 건물의수명 주기는 주요 단계로 나뉩니다.  

1. 계획 및 사전 설계
2. 설계(도식, 상세 및 구성)
3. 건설 및 조립
4. 운영 및 유지 보수
5. 철거 또는 재사용

유니포맷: 기능 또는 시스템에 따른 분류

그것은 무엇입니까?

유니포맷(ASTM E1557)은 기초, 구조, 외피, 마감재 등과 같은 기능적 시스템에 따라 요소를 분류합니다.

어떻게 구성되어 있나요?

• A100: 하부 구조

• B100 : 상부 구조

• C100: 주변

• 예: B2010 - 외벽



Revit에서는 어떻게 사용하나요?

• 어셈블리 코드 매개변수 사용

• 벽, 바닥, 천장 등과 같은 시스템 제품군에 이상적입니다.

• 시스템별 예비 예산에 유용합니다.



언제 적용되나요?

• 프로젝트의 초기 단계, 특히 개략적 설계.

• 시스템별 추정치.

• 개념적 범위의 입찰 또는 입찰.

MasterFormat: 제품 및 재료별 분류

그것은 무엇입니까?

MasterFormat(CSI/CSC)은 제품 및 시공 활동 별로 구성 요소를 체계적으로 정리합니다. 기술 사양 및 상세 견적 에 널리 사용됩니다 .



어떻게 구성되어 있나요?

• 50개 부문(예: 03 – 콘크리트, 09 – 마감재, 26 – 전기)

• 예: 09 65 13 – 카펫 매트



Revit에서는 어떻게 사용하나요?

• Keynote 매개변수 사용하기

• 사용자 정의 매개변수로 로드하거나 로드 가능한 패밀리로 로드할 수도 있습니다

• 사양 및 가격 카탈로그로 연결됩니다

언제 적용되나요?

• 상세 설계

• 건설 문서 및 건설

• 카탈로그 및 예산 항목 생성

옴니클래스: 포괄적이고 다차원적인 분류

그것은 무엇입니까?

 

OmniClass는 15개의 테이블을 기반으로 하는 분류 매트릭스입니다. 이를 통해 제품,프로세스,공간에서 정보 및 역할까지 구성할 수 있습니다. ISO 12006-2 표준과 일치합니다.

Revit에서 가장 많이 사용되는 테이블:

• 표 21 -요소(Uniformat과 유사)

• 표 22 –작업 결과(MasterFormat과 유사)

• 표 23 –제품

• 표 13 –공간

• 표 36 –정보

Revit에서 어떻게 사용됩니까?

• Revit은 기본적으로 OmniClass Number 및 OmniClass Title 필드를 통합합니다.

• 패밀리 유형에 따라 맞춤 설정 가능

• 상호 운용성에 대한 요구가 높은 모델(COBie, FM, IFC)에 사용됩니다.



언제 적용되나요?

 

전체 프로젝트 수명 주기에서 특히 다음과 같은 경우:

 

• 복잡한 협업 환경

• CDEs,COBie,시설관리와의 연계

• 다중 또는 국제 분류 요구 사항

BIM 수명 주기 동안 분류하는 이유는 무엇입니까?

 

• 디자인: 추정, 시스템 비교, 선택 정당화

• 건설: 광고 항목 연결, 작업 모니터링

• 작업: 자산 찾기, 유지 관리 계획, 구성 요소당 비용

• 상호 운용성: 외부 소프트웨어(Archibus, Planon, iTWO 등)에 연결

• 규정: 국내 및 국제 표준 준수



Revit에서 이러한 코드를 어떻게 할당하나요?

유니포맷:

1. 항목을 선택합니다. 
2. 유형 속성으로 이동합니다
3. 필드를 찾습니다.

• 어셈블리 코드 → 유니포맷

선택한 항목의 범주와 호환되는 테이블 섹션이 Revit에 자동으로 표시됩니다. 가장 적합한 분류와 필요한 코드 레벨에 할당할 수 있습니다. 

 

마스터 형식

마스터 형식은 세 가지 지점에서 관리됩니다. 요소별, 재질별, 사용자가 정의한 키별. Revit에서는 일반적으로 키 노트로 알려져 있습니다.

 

항목으로 업로드하려면:

1. 항목을 선택합니다. 
2. 유형 속성으로 이동합니다
3. 필드를 찾습니다.

• Keynote → KeyNotes

재료로서:

1. 메뉴 관리 
2. 자료
3. 패널 ID

• Revit 주석 정보 → Keynote

사용자로서:

사용자 Keynote 모드를 사용하여 항목에 태그를 지정합니다.

예: 평면의 벽 레이블:

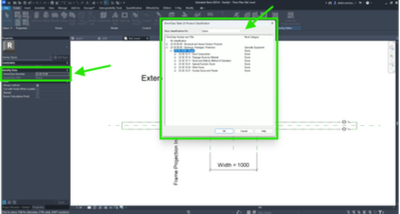

레이블을 배치하는 순간 소프트웨어는 분류를 할당할 수 있는 테이블을 표시합니다.

메모: 이것은 실제로 항목을 분류하는 것이 아니라 등급이 있는 레이블을 오버레이하기 때문에 가장 권장되지 않는 방법입니다. 정보는 실제로 항목과 연결되어 있지 않습니다. 

 

Kenotes에서 명심해야 할 매우 중요한 부분은 Kenotes의 기반이 되는 파일은 Autodesk가 기본적으로 Revit 설치(일반적으로 라이브러리 폴더)에 포함하는Keynotes 파일의 예일 뿐이라는 것입니다. 그 목적은 Keynote 시스템의 작동 방식을 보여주이지만 MasterFormat 또는 Uniformat과 같은 완전한 공식 평가 시스템을 직접적으로 나타내지는 않습니다.

 

실제로 무엇이 들어있나요?

 

• 이는 코드와 설명의 계층적 목록입니다.

• 일부 코드는 MasterFormat 형식과 유사합니다 (예: 03 30 00 콘크리트 현장 타설).
  하지만:
  • 이것은 MasterFormat 의 완전하거나 업데이트된 구현이 아닙니다 (그러나 여기에 구현될 것입니다).
  • 일부 항목에는 일반적인 범주와 상호명 또는 임의의 코드가 섞여 있습니다 .
  • 이는 바로 사용할 수 있는 표준이라기보다는 여러분이 적응할 수 있는 기본 템플릿 으로 의도된 것입니다.

옴니클래스

Omnicalss는 패밀리를 만들 때 기본적으로 존재합니다. 패밀리를 만들기 위해 특정 템플릿을 선택하면 기본적으로 이미Omniclass 코드가 할당되어 있습니다. 그렇지 않은 경우(일반 템플릿) 수동으로 업로드해야 합니다.

 

시스템 제품군에는 존재하지 않지만 공유 매개변수(이후 기사에서 다룰 주제)를 통해 문제 없이 할당할 수 있습니다. 

결론

Uniformat, MasterFormat 및 OmniClass는 서로 경쟁하지 않으며 서로를 보완 조정하여 BIM의 데이터 관리, 상호 운용성 및 유지 관리 모델을 향상시킵니다. 건물의 수명 주기 전반에 걸쳐 이를 적절하게 적용하면 모델이 시각적일 뿐만 아니라 관련된 모든 사람에게 스마트하고 유용하며 신뢰할 수 있는 모델이 보장됩니다.

 

이 글을 함께 읽어주셔서 정말 즐거웠습니다. 흥미롭고 유익하셨다면 좋아요와 공유를 잊지 마세요. 다른 분들께도 도움이 될 수 있습니다. 댓글도 남겨주세요. 혹시 새로운 주제를 개발하고 싶으시다면 댓글로 알려주세요. 앞으로의 게시글에서 참고하도록 하겠습니다.
