سنتحدث في هذه المقالة عنالاستخدام المثالي أو المعياري لأنظمة التصنيفUniformat و MasterFormat و OmniClass في Revit ، بناء على تعريفها الأصلي وهيكلها الرسمي وتطبيقها طوال دورة حياة مشروع BIM.
نحن نعلم أن العديد من المكاتب تقوم عمليا بتكييف هذه الأنظمة مع احتياجاتها الخاصة أو إعادة استخدام الحقول أو الجمع بين الهياكل أو حتى حذف بعض المصنفات من أجل البساطة أو السياق المحلي. إذا قررت القيام بذلك ، فلا بأس بذلك:يمكن لكل سير عمل ويجب أن يتطور وفقا لأهدافه وموارده.
ومع ذلك ، فإن معرفةيجب أن يكون يسمح لك باتخاذ قرارات مستنيرة ، وتبرير استراتيجيتك للفرق أو المؤسسات الأخرى ، وتحسين قابلية التشغيل البيني مع الأنظمة الأساسية والمعايير الأخرى.
من أين تأتي أنظمة التصنيف هذه؟
لماذا تم إنشاؤها؟
في صناعة البناء ، كان التعامل مع المعلومات التقنية دائما تحديا: الجهات الفاعلة المتعددة ، والوثائق الشاملة ، ومستويات مختلفة من التفاصيل والغموض في التفسير. تنشأ أنظمة التصنيفحل ثلاث مشاكل رئيسية:
توحيد اللغة التقنية بين المهندسين المعماريين والمهندسين والبنائين والعملاء.
تسهيل تنظيم المعلومات الفنية والاستشارة بشأنها (المواصفات والتكاليف والخطط والصيانة).
تحسين الاتصال وإمكانية التتبع في الوثائق الفنية وأنظمة الرقابة.
كيف يولدون؟
الزي الرسمي
تم التطوير بواسطة: ASTM (الجمعية الأمريكية للاختبار والمواد) في السبعينيات.
الحافز: السماح بتقديرات التكلفة والمقارنة بين أنظمة البناء من المراحل المبكرة.
لم يتم تصميمه في الأصل لمعلومات معلومات البناء ، ولكنالميزانيات الأولية وجدولة العمل حسب الأنظمة.
ماستر فورميت
تم التطوير بواسطة: CSI (معهد مواصفات البناء) و CSC (مواصفات البناء الكندية).
سنة: النسخة الأولى في عام 1963 ؛ النسخة الحديثة (50 شعبة) في عام 2004.
الحافز: توحيد مواصفات الموادوطرق التنفيذ وأنشطة البناء في وثائق العقد.
تستخدم على نطاق واسع في أمريكا الشمالية ، خاصة لمواصفات البناء.
أومني كلاس
تم التطوير بواسطة: CSI بالاشتراك مع لجنة تطوير OCCS ، التي نشرت في عام 2006.
الحافز: إنشاء نظاممتعدد الأبعاد ، متوافق مع المعايير الدولية (ISO 12006-2) ، يمكنه تصنيفكل ما هو موجود في بيئة مبنية: المنتجات ، الوظائف ، المساحات ، العمليات ، الوثائق ، الجهات الفاعلة ، إلخ.
تم تصميمه منذ البداية للبيئات الرقمية وقواعد البيانات ، وإن لم يكن حصريا ل BIM.
هل يمكن استخدامها خارج BIM؟
نعم. في الواقع ،هكذا ولدوا:
على الرغم من دمجها بعمق في BIM اليوم ، إلا أن هذه الأنظمة لا تزال مفيدة فيالعمليات التناظرية أو الهجينة ، مثل قواعد البيانات أو اقتباسات Excel أو الوثائق المطبوعة.
لا تحتاج إلى استخدام برنامج Revit أو BIM لتطبيق هذه المصنفات. ولكن عند استخدام BIM ، تصبح ضرورية لتحقيق إمكاناتها الكاملة.
إذن ، ما هي أنظمة التصنيف؟
إنها هياكل هرمية تجمع معلومات حولالعناصر والمنتجات والأنشطة والوظائف والمساحات للبيئة المبنية. في Revit ، يتم استخدامها لتصنيف الكائنات وتسهيل:
الوثائق الفنية
الميزانيات والتكاليف
المواصفات
قابلية التشغيل البيني
إدارة الأصول وصيانتها
العلاقة بدورة حياة المبنى
في BIM ، تنقسمدورة الحياة للمبنى إلى مراحل رئيسية:
التخطيط والتصميم المسبق
التصميم (تخطيطي ومفصل وإنشائي)
البناء والتجميع
التشغيل والصيانة
الهدم أو إعادة الاستخدام
أحادي التنسيق: التصنيف حسب الوظائف أو الأنظمة
ما هذا؟
يصنف Uniformat (ASTM E1557) العناصرحسب الأنظمة الوظيفية ، مثل الأساسات ، والهيكل ، والمغلف ، والتشطيبات ، وما إلى ذلك.
كيف يتم تنظيمها؟
أ 100: البنية التحتية
ب 100: العلوي
سي 100: أحاط
على سبيل المثال: B2010 - الجدران الخارجية
كيف يتم استخدامه في Revit؟
استخدام المعلمةرمز التجميع
مثالي لعائلات نظام مثل الجدران والأرضيات والسقوف وما إلى ذلك.
مفيدالميزانيات الأولية حسب الأنظمة
متى يتم تطبيقه؟
المرحلة المبكرة من المشروع وخاصة التصميم التخطيطي.
التقديرات حسب النظام.
المناقصات أو المناقصات ذات النطاق المفاهيمي.
ماستر فورم: التصنيف حسب المنتجات والمواد
ما هذا؟
ينظم MasterFormat (CSI / CSC) المكونات من خلالمنتجات وأنشطة البناء. يستخدم على نطاق واسع فيالمواصفات الفنية والميزانيات التفصيلية.
كيف يتم تنظيمها؟
50 شعبة (على سبيل المثال: 03 – الخرسانة ، 09 – التشطيبات ، 26 – الكهرباء)
على سبيل المثال: 09 65 13 – سجاد السجاد
كيف يتم استخدامه في Revit؟
استخدام المعلمةKeynote
يمكن أيضا تحميله كمعلمة مخصصة أو في العائلات القابلة للتحميل
يرتبط بكتالوجاتالمواصفات و الأسعار
متى يتم تطبيقه؟
التصميم التفصيلي
توثيق البناء والبناء
إنشاء الكتالوجات وبنود الميزانية
أومني كلاس: تصنيف شامل ومتعدد الأبعاد
ما هذا؟
OmniClass عبارة عن مصفوفة تصنيف تعتمد على 15 جدولا. يسمح لك بالتنظيم منالمنتجات والعمليات والمساحات إلىالمعلومات والأدوار. وهو يتماشى مع معيارISO 12006-2.
الجداول الأكثر استخداما في Revit:
الجدول 21 -العناصر (على غرار Uniformat)
الجدول 22 -نتائج العمل (على غرار MasterFormat)
الجدول 23 -المنتجات
الجدول 13 -المسافات
الجدول 36 -المعلومات
كيف يتم استخدامه في Revit؟
Revit الافتراضيرقم OmniClass وعنوان OmniClass
يمكن تخصيصها حسب نوع الأسرة
تستخدم للموديلات ذات المتطلبات العالية علىقابلية التشغيل البيني (COBie ، FM ، IFC)
متى يتم تطبيقه؟
فيدورة حياة المشروع بأكملها ، ولكن بشكل خاص في:
بيئات تعاونية معقدة
الربط معCDEs وCOBie وإدارة المرافق
متطلبات تصنيف متعددة أو دولية
لماذا تصنفها خلال دورة حياة BIM؟
التصميم: تقدير الأنظمة ومقارنتها وتبرير الخيارات
البناء: ارتباط بعناصر البنود ، مراقبة العمل
عملية: تحديد موقع الأصول وتخطيط الصيانة والتكاليف لكل مكون
قابلية التشغيل البيني: الاتصال بالبرامج الخارجية (Archibus و Planon و iTWO وما إلى ذلك)
اللوائح: الامتثال للمعايير الوطنية والدولية
كيفية تعيين هذه الرموز في Revit؟
أحادي التنسيق:
حدد العنصر
انتقل إلىType Properties
ابحث عن الحقول:
رمز التجميع → Uniformat
تلقائيا ، سيعرض لك Revit أقسام الجداول المتوافقة مع فئة العنصر المحدد. يمكنك تعيين التصنيف الذي يتوافق بشكل أفضل وإلى مستوى التعليمات البرمجية الذي تحتاجه.
تنسيق الماجستير

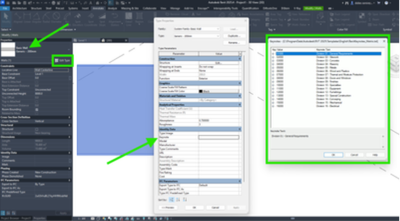

تتم إدارة Master Format من ثلاث نقاط مختلفة: حسب العنصر والمادة والمفتاح المحدد من قبل المستخدم. في Revit يعرف هذا بشكل أكثر شيوعا باسم الملاحظات الرئيسية:
للتحميل كعنصر:
حدد العنصر
انتقل إلىType Properties
ابحث عن الحقول:
الكلمة الرئيسية → الملاحظات الرئيسية
كمادة:
إدارة القائمة
المواد
هوية اللوحة
Revit معلومات التعليق التوضيحي → الكلمة الرئيسية
كمستخدم:
استخدم وضع User Keynote لوضع علامة على عنصر. مثال: جدار التسمية في الخطة:
في اللحظة التي تضع فيها التسمية ، سيعرض البرنامج الجداول لك لتعيين تصنيف:
ملاحظه: هذه هي الطريقة الأقل موصى بها ، نظرا لأنك لا تصنف العنصر فعليا ، فأنت تقوم فقط بتراكب ملصق بتصنيف عليه. المعلومات ليست مرتبطة حقا بالعنصر.
جزء مهم جدا يجب مراعاته مع Kenotes هو أن الملف الذي تستند إليه هو مجردمثال على ملف Keynotes الذي يتضمنه Autodesk افتراضيا في تثبيت Revit (عادة في مجلد المكتبات). والغرض منه هوتوضيح كيفية عمل نظام Keynotes ، ولكنلا يمثل بشكل مباشر أي نظام تصنيف رسمي كامل مثل MasterFormat أو Uniformat.
ماذا يحتوي حقا؟
إنها قائمة هرمية من الرموز والأوصاف.
بعض الرموزتشبه تنسيق MasterFormat (على سبيل المثال 03 30 00 صب الخرسانة في المكان) ،
لكن:
إنه ليس تنفيذا كاملا أو محدثا لMasterFormat (ومع ذلك ، هذا هو المكان الذي سيتم تنفيذه فيه).
بعض الإدخالاتتمزج بين الفئات العامة والأسماء التجارية أو الرموز التعسفية.
الغرض منه هو أن يكون نموذجا أساسيا لتكييفه بدلا من أن يكون معيارا جاهزا.
أومني كلاس
Omnicalss موجود أصلا عند تكوين أسرة. إذا قمت بتحديد قالب معين لإنشاء العائلة ، فسيكون لديه بالفعل رمزOmniclass معين له. إذا لم يكن الأمر كذلك (قالب عام) فسيتعين عليك تحميله يدويا:
في عائلات النظام ، لا يوجد ، ومع ذلك ، عن طريق المعلمات المشتركة (موضوع سنتطرق إليه في مقال لاحق) يمكننا تعيينه دون مشكلة.
استنتاج
لا تتنافس Uniformat و MasterFormat و OmniClass مع بعضها البعض: فهيتكمل بعضها البعض واستخدامها المنسق يحسنإدارة البيانات وقابلية التشغيل البيني وصيانة نموذج BIM. يضمن تطبيقها بشكل مناسب طوال دورة حياة المبنى أن النموذج ليس مرئيا فحسب ، بلذكيا ومفيدا وموثوقا لجميع المعنيين.
