添付画像のようなプロペラをモデリングしたいのですが。
tukigakireidesu2014さま。
モデリングの流れは、根本・中間・端部の断面作成→3Dスケッチで間をつないだカーブを作成→ロフト→原点の軸に円形回転コピーではいかがでしょうか？
これならソリッドでも作成可能だと思います。
不明点などあればご連絡ください。よろしくおねがいします。
Isao SATOU
この投稿が参考になりましたら、「いいね」を押してください。
この投稿で問題を解決できましたら、「解決策として承認」ボタンを押してください。
解決済み
tukigakireidesu2014さま。
簡単に作ってみました。
参考にしてください。
まず、スケッチを作成（ここでは簡単にひとつ断面を描いて、コピー移動、尺度などで編集、その後間をつなぐカーブを作成し流れ方を調整しています。
それぞれのプロファイルを選択し、間をつなぐカーブをレールとして選択しロフト
あとはこのボディを円形状パターンで複製してます。
簡単なデータですが参考に添付します。
不明点などあればご連絡ください。よろしくおねがいします。
Isao SATOU
この投稿が参考になりましたら、「いいね」を押してください。
この投稿で問題を解決できましたら、「解決策として承認」ボタンを押してください。
基準平面からオフセット面を作ってそこに羽の断面をスケッチ。
中間にも同様な手順で羽の断面をスケッチ。
先端も同様に。
3つの断面をサーフェスのロフトでつなぐ。
厚み付け。
フィレットを付ける。
ボディを円形状パターンでコピー。
羽が軸からはみ出しているので、軸の両端面を外側にオフセット。
結合で一体化。
根元にフィレットを付ける。
フィレットフィーチャーを円形状コピー。
計算オプションは「最適化」にしておく。
完成。
羽側面の形をもっと意図的にコントロールする場合はそれぞれの断面を繋ぐガイド用のスケッチ曲線を追加してください。
ロフトをするときにガイドカーブとして指定できます。
データを添付しますので分からなければまた質問してください。

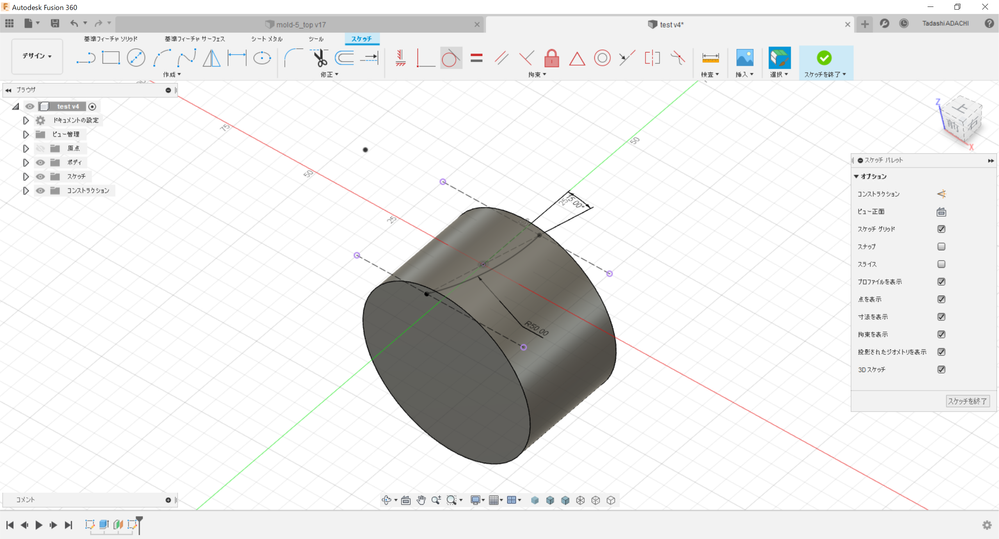

円弧は3点指定の円弧コマンドを使っています。
点線は構築線（コンストラクション線）で一般的に言う参照線とか作図補助線とかいう類のものです。
今回の場合はコンストラクション線にしなくてもモデリング可能なのですが、私は直接使う要素以外は全てコンストラクション線にするような運用をしています。
スケッチを見やすくして操作ミスを防止するちょっとした配慮になります。
