曲面に押し出しを配置したい
@M_OH5 さん、
こんな感じで途中まで作ってみました。
曲面をアクティブにした上でファイルを挿入、リンクの解除を選択しておきます。
挿入したコンポーネントをアクティブに。
円弧の長さを測ってクリップボードにコピー。
クリップボードにコピーした数値／長方形の長さで尺度コマンド適用（拡大します）
スケッチを作って面を投影。
曲面をアクティブに。
エンボスコマンドを適用。
スプライン曲線のところをどうしようか今考えています。少し待ってください。
一つ確認したいのですが、試し凹凸のサイズよりも貼り付ける先のパーツが極端に大きいのですが、これはサイズをあわせるのかそれとも敷きつめるのか？ サイズを合わせるのならばどちらが合っているのか確認お願いします。
10倍のサイズだった感じなので、凹凸の方のサイズを10倍にしてやってみました。
面を抜き出して均等な厚みにします。
パーツからはみ出た形でシートメタルに展開できるように端の面を適当に押し出します
シートメタル化してから展開して曲げを伸ばします。
伸ばした位置に曲げたい形状を配置します。
この配置の位置で場所が決まりますが一応端っこに合わせてみました。
ちょっと長さが合わないけども、適当に配置。
その後、再折り曲げ可能なように、2つのパーツを合成します。
最折り曲げしました。
邪魔な部分は切り取って除去してこんな形状です。
これでOKならば、裏側は回転コピーで完成です。
ファイルも添付するので、履歴を辿ってどうやっているか見て下さい。
@M_OH5 さん、
このようにして修正してください。
ここまで履歴をロールバック。
曲面をアクティブに。
移動コマンドでコンポーネントを上方に1100mm移動。
位置をキャプチャーをクリック。
履歴をアップデート。
これでエンボスが適用できます。
@M_OH5 さん、
かなり手こずりましたが何とかできました。微妙なところで上手くいかなかったりするのでとりあえずこのままの手順でトライしてみてください。
サーフェスのオフセット0mmで面を抽出。
面を厚み付け。
スケッチを投影＆エンボス。
以降厚み付け＋スケッチ投影＋エンボスを深さ毎に繰り返します。
2層目。
3層目。
4層目。
全部を重ね合わせたらこんな感じです。
面をオフセット。0.5mmにしていますが0.1mmでも良かったと思います。
以降隣接する面を順番にオフセットして少し食い込むようにしていきます。
1層目と2層目を結合。
3層目を結合。
面をオフセット。
4層目を結合。

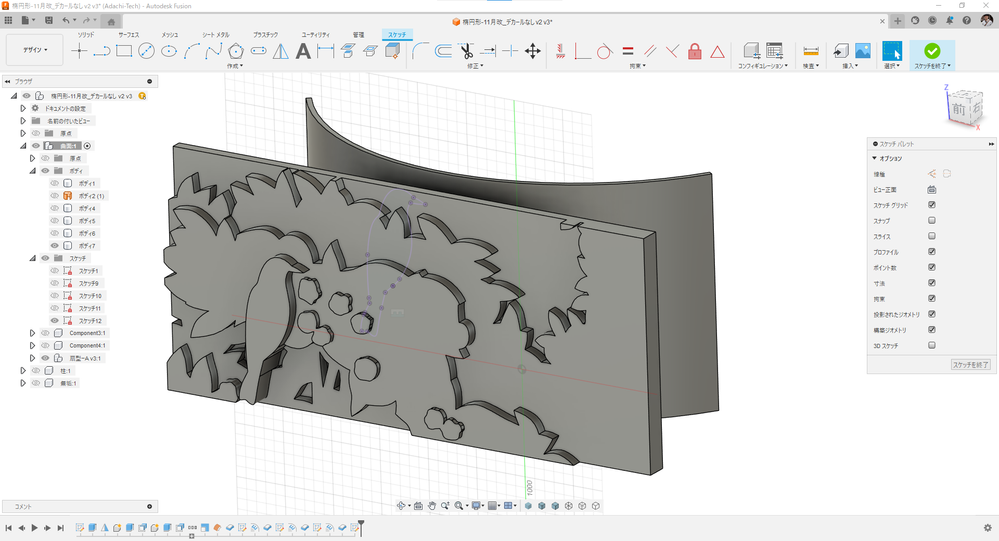

本体に結合して完成です。
折り曲げを使った方法でも添付されたデータでやってみました。
前回のデータからデカール部分だけを取り替えたものになります。
手順としてはパーツを挿入。
リンクは切っておきます。入れたままでやりたい所ですが、リンクされていると無理っぽい。
次に貼り付けたい面をオフセット０で抽出して厚み付け
その面に沿うようにシートメタル用の捨て面を押し出しで追加。
これが無いとシートメタルにならない。 長さ大きさは適当です。
捨て面をシートメタルに変換し展開
適切な位置に位置決め。 これで位置を特定するので、自由な位置に置いてOK
シートメタルボディに位置決めしたデカールを合成。
最折り曲げ
捨て面などいらない所をカットして完成。
出っ張り具合などは想定と違うかも知れないので、それは展開後の位置決めで調整可能です。
見た目ほど面倒ではなく、恐らく慣れると10分かからない作業なので、使い所によっては便利ですよ。
@M_OH5 さん、
別の方法としてはこんなものもあります。
どこでもいいので新規スケッチを作成。作成→投影／プロジェクト→サーフェスに投影を選択。図形のエッジを曲面に投影してください。
曲面に投影したスケッチを使って面分割。
面をオフセットを使って押出し。
一部しかやっていませんがおそらくこれでもできるはずです。
時間があればこちらもトライしてみてください。
