花瓶型、曲面の切り抜き/円形状パターンで面がスムーズに繋がらない(線が入ってしまう)
PCの前に戻ってきたので……。
まずCtrl+4を押すとエッジのないシェーディングを行う画面になるのでそれで表示すると、
こういう状態の表示になり、継ぎ目の部分はそれほど気になる継ぎ目がないことが分かります。
検査の中にあるゼブラ解析をしてみても、若干の継ぎ目のようなものが公差部分にあるものの、
私は3Dプリンタで出力するのならば、それほど気にならないと感じます。
@s_fukuya112 さん、
貴重なデータの添付ありがとうございます。分かりやすくて大変助かります。
このような作り方に変えてみました。
まずはスケッチを回転させたボディの状態まで戻ります。
XY平面に二等辺三角形をスケッチ。角度を360/7と記入します。二等辺三角形にするには「等しい」拘束を使ってください。
押出し、切取りで操作を「交差」にして交わった部分だけを残します。
オフセット平面にスケッチを追加、側面を投影します。
上部にフィット点スプライン曲線で円に近いカーブを描きました。これで完全拘束となっています。（この部分の拘束方法が分からなければまたご質問ください）
押出し、切取り、交差。
円形状パターンコピー。
結合で一体化。
元のスケッチを利用してサーフェスで回転、側面だけのサーフェスボディを作ります。
ソリッドボディの分割された側面を全て選んで面を置換、作ったサーフェスボディをターゲットにします。これで分割されていた面が1つになります。
上部の曲面を開放面にしてシェル化。
これで完成です。
@s_fukuya112 さん、
別の方法を考えました。先にご紹介したものよりもこちらの方が簡単だと思います。
回転と切り取りでこの形にしておきます。
天面を中心面にしてフルラウンドフィレットで先端を丸めます。
上部の曲面をサーフェスのオフセット0mmで抽出。
円形状パターンコピー。
ステッチで一体化。
回転でもう一度本体ボディを作成。
面を置換。
シェルで完成です。
@s_fukuya112 さん、
切り欠き部の高さを変える場合は以下のようにしてみてください。
スケッチを右クリックして編集モードに入ります。
切り欠きの高さと、スプライン曲線の曲がり具合を変更しました。
編集モードを抜けて履歴をアップデートすると形状が変更されます。
@s_fukuya112 さん、
スケッチの描き方から編集のやり方までを一通り説明します。

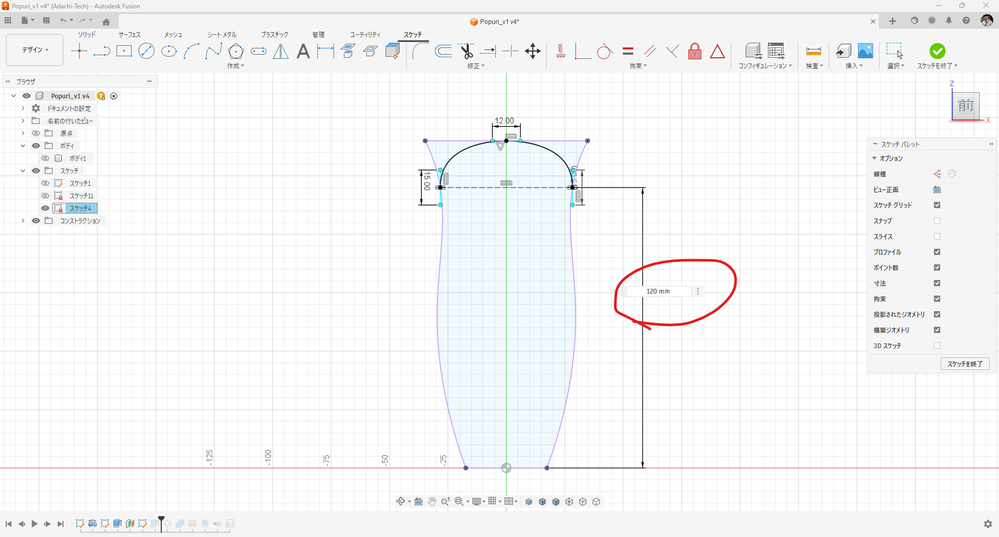

水平線をスケッチ。
コンストラクション線（構築線）に変更。
寸法拘束。（ここの数値を変えると高さも自動的に変わります）
3点のフィット点スプライン。
中点拘束。
左右の制御ハンドルに「同じ」拘束を付与。制御ハンドルの長さ（＝曲率）が左右で同一になります。
3本の制御ハンドルに水平／垂直拘束を付与。
制御ハンドルに寸法拘束を付与。縦の制御ハンドルには既に「同じ」拘束が付いているので片方は従属寸法になります。
水平線に付与した寸法をダブルクリックして編集し数値を変えると図形も連動して変更されます。
分からないところがあればまた質問してください。
@s_fukuya112 さん
どのような状態で制御点を動かそうとしたのかを詳しく教えてください。寸法拘束／幾何拘束はスケッチで描いた要素の自由度を制限していく操作になりますので拘束の状況によっては制御点が動かない場合はあり得ます。シェル化の件も含めて実際のデータがなければ何とも言えない感じですので問題が出ている段階でのデータを添付してください。
