Fusion 360 : Composant tôlerie plié et déplié sur la même feuille

[patrickp78]

Bonjour,

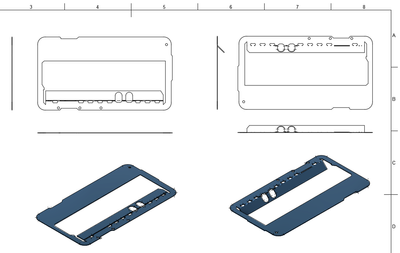

Est-il possible d'avoir sur la même feuille de dessin un composant tôlerie représenté en mode plié et en mode déplié ?

Merci pour votre aide,

---

Le titre du sujet a été modifié par un modérateur pour faciliter la recherche. Titre original:
Composant tôlerie plié et déplié sur la même feuille

[Francois_Moreau]

j'ai pas fusion ouvert,

mais ne serait il pas possible en conception de copier/ coller nouveau la tôle et mettre a plat un de ces deux composants, puis en dessin ouvrir les deux simplement?

pas compliqué:

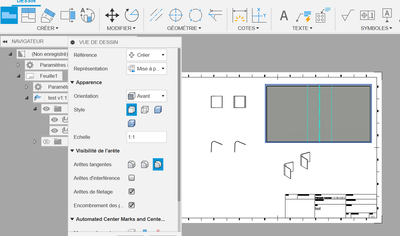

faire un dessin classique, puis ajouter une vue de base (en haut a gauche) et choisir mise a plat

[patrickp78]

Apparemment non parce qu'ils sont dépendants l'un de l'autre…
Si on en plie un, on plie l'autre.

[Francois_Moreau]

désolé je m'en suis rendu compte et ai édité ma réponse pdt que vous me répondiez

[patrickp78]

Oups ! J'avais zappé la réponse.

J'essaie ça, merci.

[patrickp78]

Ça ne marche pas !

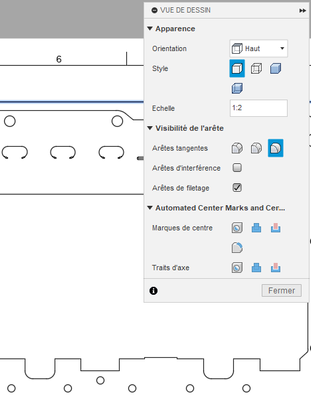

Quand je crée la première vue de base, je n'ai pas accès au menu Représentation, quand je crée la deuxième vue de base, je n'ai accès qu'à Modèle et Scénario.

- avec Modèle, j'ai la version pliée

- avec Scénario, j'ai la vue en perspective

Est-ce que ça pourrait venir du fait que j'ai une version gratuite ?

  

[Francois_Moreau]

partagez votre projet

exporter en f3d vers votre ordi

puis en pièce jointe dans un message

[patrickp78]

OK, je vous envoie ça en mp

[Fabian_perree]

Tu es dans un ensemble, pas sur la piéce de tôlerie, on le voit au logo qui représente 3 cubes et non 1 seul :

Il faut faire le dessin sur la piéce et pas l'ensemble

[patrickp78]

Même en isolant la pièce ça ne marche pas, que celle-ci soit pliée ou pas au départ…

Voici le fichier

[Fabian_perree · Accepted solution]

Pas de probléme pour moi :

1- Je crée un nouveau dessin à partir de la conception

2-J'insére une premiére vue pliée

3-Je clic sur vue de base et je sélectionne Mise à plat

Tu as bien créé la dépliée depuis la piéce ?

[Francois_Moreau]

a l'ouverture du fichier ,il n'y a pas de mise a plat,

donc créer une mise a plat, terminer la mise a plat

sauvegarder

dans dessin faire comme décrit

édit répondu en même temps que @Fabian_perree

bref y arrivez vous ou les limites de la version gratuite ont elles changés?

mise a plat , ok?

export de mise a plat en dxf, ok?

dessin de mise a plat seul. ok?

[Francois_Moreau · Accepted solution]

pas confondre plier déplier avec mise a plat

mise a plat calcule les changements opéré sur la tole du a une plieuse mécanique, bref que voulez vous faire avec votre mise  a plat?, possédez vous une plieuse, connaissez vous le facteur k relatif a votre tole sur votre plieuse?

(vu le pli, ici c'est de l'emboutissage, ca n'ira pas a la plieuse)

[patrickp78]

Oups !

- je ne connaissais pas cette fonction Mise à plat, je n'utilisais que le mode Dessin de la conception ! Voilà encore une fonction à bosser… 🤣

- ça marche mieux comme ça mais je ne comprends pas pourquoi la vue de base en mode Mise à plat est basculée de 180. Ça fait désordre sur le plan…

- impossible également de faire une perspective depuis les vues auxiliaires. Il faut passer par des vues de base en iso.

Sinon pour le pliage de la tôle en acier de 2 mm, pourquoi ce ne serait pas un pli ??? On ne doit pas prendre beaucoup de risques avec un k de 0,44…

Merci pour votre aide et vos conseils, 

[Francois_Moreau]

je ne comprends pas non plus pourquoi la mise a plat bascule,

par contre autant l'accepter et une fois la mise a plat terminée, changer la vue de face de la pièce, avec le cube et ls flèches afin que les pièces soient alignées en dessin  (clic droit sur le cube pour réinitialiser la vue)

après entre guillemet, le terme fournisseur renvoie a une utilisation commerciale, en utilisant la version personelle pour du commercial, vous vous exposez a du potentiellement lourd en cas de controle.

[Fabian_perree]

- je ne connaissais pas cette fonction Mise à plat, je n'utilisais que le mode Dessin de la conception ! Voilà encore une fonction à bosser…

C'est à dire que c'est sûr que lorsque l'on fait de la tôlerie c'est l'une des premiére fonctions à connaitre 😁

- ça marche mieux comme ça mais je ne comprends pas pourquoi la vue de base en mode Mise à plat est basculée de 180. Ça fait désordre sur le plan…

Tourne la vue ?...

Sûrment due à la face fixe sélectionnée pour réaliser le dépliage mais pas sûr, pas bien grave dans tous les cas.

- impossible également de faire une perspective depuis les vues auxiliaires. Il faut passer par des vues de base en iso.

Pourquoi faire des vues Auxilliaires et pas projetées ? Ou une nouvelle Vue iso ? Je ne comprends pas trop ton probléme.

[Fabian_perree]

après entre guillemet, le terme fournisseur renvoie a une utilisation commerciale, en utilisant la version personelle pour du commercial, vous vous exposez a du potentiellement lourd en cas de controle.

Bonne remarque, surtout au prix de la location au mois...

[patrickp78]

Vous voulez dire que je n'ai pas le droit de me faire fabriquer une pièce pour moi chez quelqu'un qui a une plieuse ???

[patrickp78]

OK, si je comprends bien :

- on fait l'esquisse

- on crée l'épaisseur avec la fonction Bord tombé

- on crée le pli avec la fonction Pli

- on crée une Mise à plat

Du coup, je ne vois pas la différence entre la Mise à plat et les fonction Plier/Déplier !

Une fois la Mise à plat faîte, je ferme, je fais Modifier/Déplier. Ce qui provoque une demande de mise à jour de la mise à plat mais ensuite je ne peux plus replier !

Bref, ça se mélange un peu et ça fusionne beaucoup… 🤣

Merci pour votre aide,

Pourquoi faire des vues Auxilliaires et pas projetées ? Ou une nouvelle Vue iso ? Je ne comprends pas trop ton probléme.

Vu aussi pour les vues projetées, merci.

[Fabian_perree · Accepted solution]

Je t'invite à consulter des tutos sur la tôlerie sur Fusion 360 :

https://www.youtube.com/watch?v=s7Bd7aS2bfE
