Autodesk Takeoff를 사용한 실무 경험

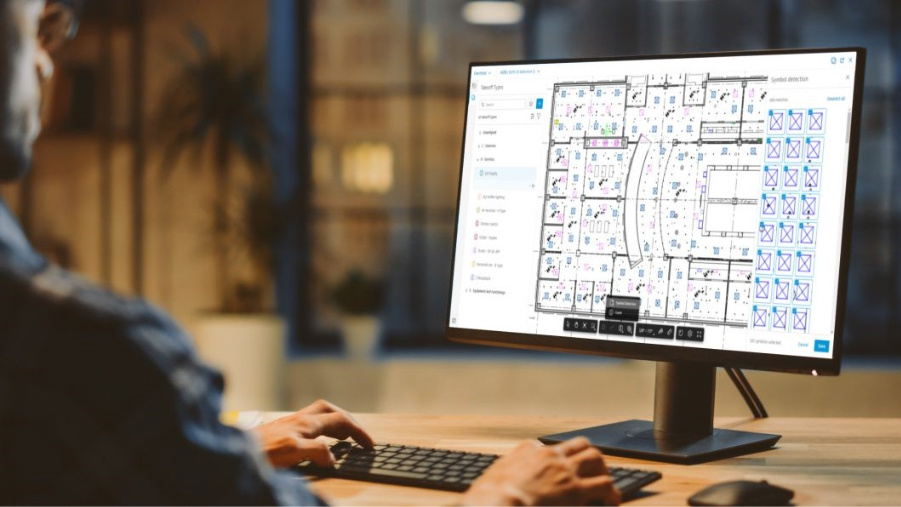

이미지 출처: 오토데스크 건설 블로그(오토데스크).
Autodesk Takeoff의 사용은 프로젝트 내 통합 정보 환경 내에서 작업 범위 계산을 모델과 도면과 함께 조직하려는 시도로 시작되었습니다.
2D 도면 작업: 구현의 첫 단계
Autodesk Takeoff를 사용할 때 첫 단계는 보통 2D 도면을 다루는 것입니다. 이는 프로젝트 초기 단계나 계약자 및 관련 전문가로부터 자재를 받을 때 가장 흔히 제공되는 문서 형식이기 때문입니다. 이 도구는 PDF 시트를 다운로드하고, 저울을 보정하며, 마크업 시스템을 통해 길이, 면적, 수량을 세기 시작할 수 있게 해줍니다.
이 단계에서 주요 어려움은 측정 자체보다는 도면 준비에 있습니다. 파일은 종종 품질이 다르고, 시트 구조도 다르며, 단일 설계 논리를 포함하지 않아 축척을 보정하기 어렵고 각 도면마다 확인해야 합니다. 한 파일에 여러 축척이나 삽입된 도면 조각들이 포함된 경우가 종종 있어, 사용자가 측정의 정확성을 추가로 조절해야 하는 이유가 있습니다.
두 번째 어려움은 계산 유형의 조직입니다. 효과적으로 일하려면 먼저 올바른 단위와 직함이 포함된 직무 라이브러리를 만들어야 합니다. 작업 초기에 사용자는 측정 중에 카운트 유형을 생성하는 경우가 많아, 동일한 작업에 대해 위치가 중복되거나 다른 이름이 발생하는 경우가 많습니다.
도면 준비 상태가 작업 속도에 큰 영향을 미친다는 점도 분명하게 드러납니다. 도면이 논리적인 영역으로 나뉘어 있고 명확한 그래픽을 담고 있다면 계산은 빠르고 예측 가능합니다. 하지만 도면에 작은 요소가 많거나 정보가 과도하게 많으면 대부분의 시간은 적절한 윤곽선을 선택하고 결과를 확인하는 데 소모됩니다.
2D 도면 작업: 구현의 두 번째 단계
출처: G2 포털, 사용자 리뷰 Autodesk Construction Cloud —https://www.g2.com/products/autodesk-construction-cloud/reviews
도구를 처음 숙달하고 기본 계산 라이브러리를 구축한 후에는 난이도의 성격이 달라집니다. 두 번째 단계에서는 단일 측정에서 문서의 지속적인 유지보수로 작업이 진행됩니다.
주요 기능은 새로운 버전의 도면을 다루는 것입니다. 실제 프로젝트에서는 시트가 정기적으로 교체되고, 시스템이 마크업을 저장해 버전을 비교할 수 있지만, 사용자가 어떤 부분이 변경되었는지 확인해야 합니다. 일부 마크업은 여전히 유효하지만, 개별 측정값은 수정해야 하므로 각 업데이트 후 계산을 확인하는 지속적인 절차를 꾸준히 거쳐야 합니다.
두 번째 도전은 여러 참가자의 작업을 조율하는 것입니다. 공유 환경에서는 서로 다른 사용자가 병행하여 계산을 수행할 수 있으며, 합의된 규칙이 없으면 측정 방식, 구역 경계, 동일 요소에 대한 해석이 다릅니다. 안정적인 운영을 위해서는 카운트 규칙, 책임 영역, 항목명 구조를 결정해야 합니다.
이 단계에서는 결과를 검증할 필요가 있습니다. 상당한 수의 측정값을 모은 후, 사용자는 프로젝트의 서로 다른 시트와 단면에서 계산된 부피를 비교하기 시작하며, 이때 도면의 부정확성, 누락된 요소, 중복이 발견됩니다. Autodesk Takeoff는 사실상 문서 관리 도구 역할을 하기 시작하는데, 어떤 불일치도 빠르게 수량으로 나타나기 때문입니다.
따라서 2D 도면 작업은 두 단계를 거칩니다. 도구 초기 개발과 이후 프로젝트 변경 지원. 첫 단계에서는 도면 준비와 계산 구조화가 주요 어려움이고, 두 번째 단계에서는 팀 조정, 변경 사항 점검, 결과의 관련성 유지에 문제가 있습니다.
3D 모델 작업: 사용의 첫 단계
출처: G2 포털, 사용자 리뷰 Autodesk Construction Cloud —https://www.g2.com/products/autodesk-construction-cloud/reviews
2D 도면을 기반으로 계산을 설정한 후, 다음 단계는 정보 모델을 사용하는 것입니다. Autodesk Takeoff는 모델의 요소들을 선택해 매개변수와 기하학을 얻어 수량을 형성하기 때문에 시트에 표시하지 않고도 카운트를 할 수 있습니다.
실제로 모델의 첫 연결고리는 BIM 모델을 갖고 있다는 사실 자체가 자동 카운트에 대한 준비가 되어 있다는 의미는 아님을 보여줍니다. 모델은 올바르게 표시되고 요소들이 선택되었지만, 얻은 수량은 종종 기대에 미치지 못합니다. 그 이유는 모델의 구조 때문인데, 보통 도면에 초점을 맞춰 만들어지며, 데이터의 추가 활용에는 중점을 두지 않았기 때문입니다.
주요 어려움은 통합된 모델링 논리가 없다는 점에서 발생합니다. 동일한 구조들은 다양한 방식으로 모델링될 수 있으며, 일부 요소는 시스템 패밀리로, 일부는 일반화된 객체로 생성되며, 개별 노드는 일반적으로 부분으로 표현됩니다. 그 결과 요소들이 공통 그룹으로 결합되지 않아 사용자가 수동으로 선택을 만들어야 합니다.
두 번째 요인은 파라미터입니다. 정확한 계산을 위해서는 원소가 두께, 재료, 종류 또는 분류 등 특정 특성을 포함해야 합니다. 많은 모델에서 이러한 매개변수들이 없거나 임의로 채워져 있어, 동일한 요소들이 서로 다른 위치로 표시되고 카운트를 추가하는 정렬과 검사가 필요합니다.
또 다른 어려움은 세부 묘사의 수준입니다. 어떤 디자인은 너무 일반화되어 모델링되었고, 다른 디자인은 지나치게 세밀하게 묘사되어 있습니다. 첫 번째 경우에는 부피가 근사적이고, 두 번째는 양이 많은 작은 요소들로 나뉘어 작업 위치를 형성하는 데 복잡해집니다.
이 단계에서는 모델 카운팅을 준비하는 데 상당 부분의 시간이 사용됩니다: 카테고리 확인, 항목 필터링, 모델 항목과 카운팅 위치 간의 관계를 설정하는 데 포함됩니다. 이 도구는 안정적으로 작동하지만, 효과는 모델의 정보 구조의 품질에 직접적으로 달려 있습니다.
3D 모델 작업: 두 번째 사용 단계
초기 설정과 샘플링 규칙 형성 후에는 3D 모델 작업은 끊임없는 유지보수 과정에 들어갑니다. 계산은 일회성 수량 결정이 아니라 프로젝트 개발 과정에서 최신 데이터 제공 수단으로 사용되기 시작했습니다.
주요 기능은 모델의 업데이트입니다. 새 버전이 로드될 때마다 시스템이 자동으로 관련 계산을 업데이트해 변경된 볼륨을 빠르게 확인할 수 있습니다. 동시에, 모델의 어떤 편집도 즉시 계산 결과에 영향을 미치므로 변경 사항을 제어해야 합니다.
여러 분야 간의 상호 의존성이 드러납니다. 건축 모델의 변경은 시공량에 영향을 미치고, 구조 조정은 엔지니어링 시스템의 지표를 변경합니다. 이러한 상황에서 Autodesk Takeoff는 수량의 급격한 변화가 설계 솔루션 조정의 필요성을 알려주기 때문에 일관성 관리 기능을 수행하기 시작합니다.
두 번째 측면은 모델을 다루기 위한 안정적인 규칙의 필요성입니다. 올바른 사용을 위해서는 타입 명명, 매개변수 구조, 카운트에 포함된 요소들의 구성에 대해 합의해야 합니다. 이 기능이 없으면 모델이 업데이트될 때마다 계산의 일부가 요소와의 연결이 끊기고 재구성해야 합니다.
지속적인 작업 과정에서 이 도구는 정보의 품질을 통제하는 수단으로 사용되기 시작합니다. 매개변수의 불일치, 누락된 요소, 기하학적 변화는 즉시 양으로 반영되어 설계 초기 단계에서 문제를 감지할 수 있게 합니다.
따라서 3D 모델 사용은 두 단계를 거칩니다. 계산의 초기 설정과 이후 프로젝트 변경 제어입니다. 첫 번째 단계에서는 모델의 구조와 매개변수에 어려움이 있으며, 두 번째 단계에서는 학문 간 협력과 정보 규칙의 안정성 유지에 어려움이 있습니다.
Takeoff는 진정한 BIM의 시험대
이미지 출처: Autodesk 도움말 (오토데스크).
Autodesk Takeoff를 연결기능을 사용하면 모델을 그래픽 표현에서 정량적 데이터 소스로 전환합니다. 부피를 얻을 때 실제 작업 준비 상태가 즉시 드러납니다: 요소들은 서로 다르게 모델링되고, 매개변수와 재료가 없으며, 유형이 통일되지 않고, 분류가 작업 유형과 관련이 없기 때문에 결과는 추가 검증이 필요합니다.
계산 단계에서 모델은 정보 시스템으로 기능하기 시작하며, 이는 합의된 명명 규칙, 정의된 매개변수, 적절한 세부 수준이 필요합니다. 따라서 Autodesk Takeoff는 BIM 프로세스의 성숙도를 나타내는 지표 역할을 하며, 부피 계산이 모델에서 완전한 정보 구조를 처음으로 요구하는 작업이 되기 때문입니다.
또 다른 어려움은 견적 과정을 다루는 것
이미지 출처: 오토데스크 건설 블로그(오토데스크).
구현의 주요 어려움은 도구 개발과는 관련이 없으며, 계산을 추정 작업에 통합하는 데 있습니다. 추정 단위는 도면과 표 계산에 익숙하기 때문에, 자동 산출된 수량은 사용 전에 추가 검증이 필요합니다. 초기 단계에서는 주로 BIM 전문가들이 계산을 수행하며, 추정 담당자는 익숙한 환경에서 계속 작업합니다. 안정적인 결과와 값의 반복성이 축적된 후에야 이 모델들이 작업 자료로 사용하기 시작합니다. 그 결과, 도구 구현에는 설계와 추정 간의 상호작용 과정에 변화가 필요합니다.
2D가 사라지지 않는 이유
이미지 출처: 오토데스크 건설 블로그(오토데스크).
Autodesk Takeoff의 사용은 정보 모델이 있더라도 2D 문서화가 과정의 영구적인 부분임을 보여줍니다. 프로젝트의 일부 구간은 시공업자 및 관련 전문가가 제공하는 PDF 도면 형태로 제공되며, 재구성과 입찰 자료에는 종종 그래픽 시트만 포함되어 있습니다. 이러한 조건에서는 모델과 도면에 따라 계산이 동시에 수행되며, 결과는 하나의 구조물로 통합됩니다. 이 도구는 도면을 완전히 대체하는 것이 아니라 서로 다른 출처 간의 데이터를 조화시키는 데 사용됩니다. 따라서 2D 문서화는 3D 모델과 함께 워크플로우의 일부로 계속 기능합니다.
가장 일반적인 실제 작업 흐름:
3D + 2D 동시에
원인:
- 일부 계약자는 BIM 없이 작업합니다.
- 엔지니어링 네트워크는 PDF로 제공됩니다.
- 재구성 전반적으로 거의 2D입니다.
- 입찰 공고에는 도면만 포함됩니다.
Takeoff가 흥미로운 점은 바로 이 부분입니다. 도면을 대체하는 것이 아니라, 도면과 모델을 결합한다는 것입니다.
BIM 관리자 역할에서 Takeoff가 바꾸는 점
Autodesk Takeoff의 사용은 BIM 관리자의 업무 내용을 모델 유지보수에서 데이터 관리로 변화시킵니다. 안정 카운팅을 위해서는 타입 명명, 매개변수 구조, 모델 요소에 포함되어야 할 정보의 합성 규칙을 결정하는 것이 필요합니다. BIM 관리자는 학문 간 모델링 요구사항을 조정하고 모델의 추가 계산 적합성을 모니터링하기 시작합니다. 카운팅은 정보의 질을 확인하는 도구가 되어, 설계 초기 단계에서 불일치를 발견할 수 있게 해줍니다. 그 결과, 그 기능은 기하학 제어에서 정보 처리 조직으로 이동하게 됩니다.
결론
Autodesk Takeoff의 실용적 적용 사례는 이 도구가 단순히 부피를 측정하는 기능 이상을 수행함을 보여줍니다. 카운팅은 모델, 도면, 추정치를 공통 정보 환경에서 통합하여 프로젝트 전반에 걸쳐 최신 데이터를 얻을 수 있게 해줍니다. 사용의 효과는 소프트웨어 제품의 능력보다는 정보의 질서성, 모델링과 참여자들의 상호작용에 대한 합의된 규칙에 달려 있습니다. 계산 단계에서 모델이 계획 및 계산에 얼마나 실용적으로 적합한지 명확해집니다. 따라서 Autodesk Takeoff는 모델 생성에서 건설 공정에서의 데이터 활용으로의 전환을 위한 도구 역할을 합니다.
