模型空间三维线形图转换二维俯视图

[Anonymous]

大家好，

当我在从其他公司的CAD图中复制信息到自己的图中进行编辑时发现原图是三维线形图，除了手动参照三维线型画出二维线，请问我怎样能把三维线形图直接转换成二维俯视图，让我的最终图纸不包含任何三维线型？

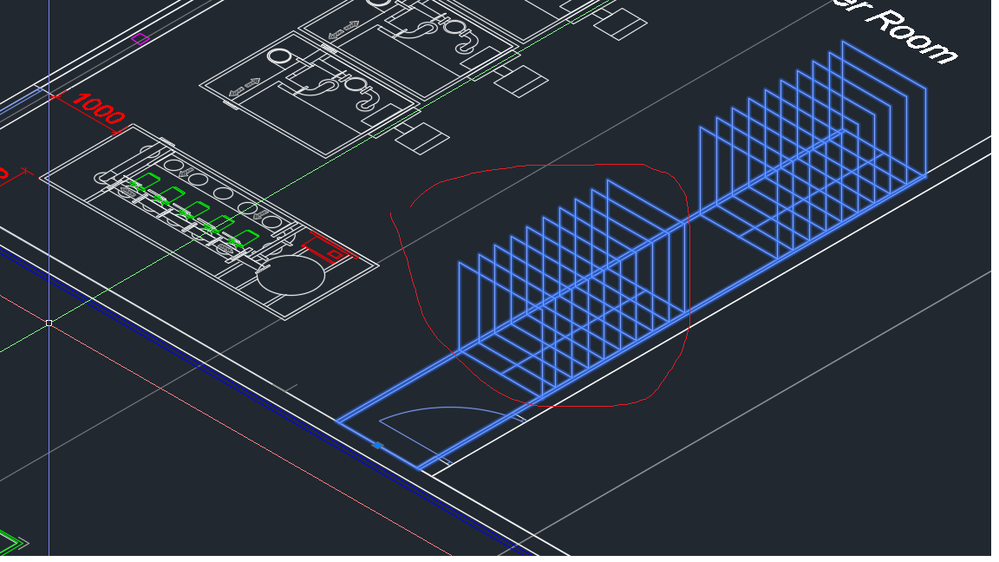

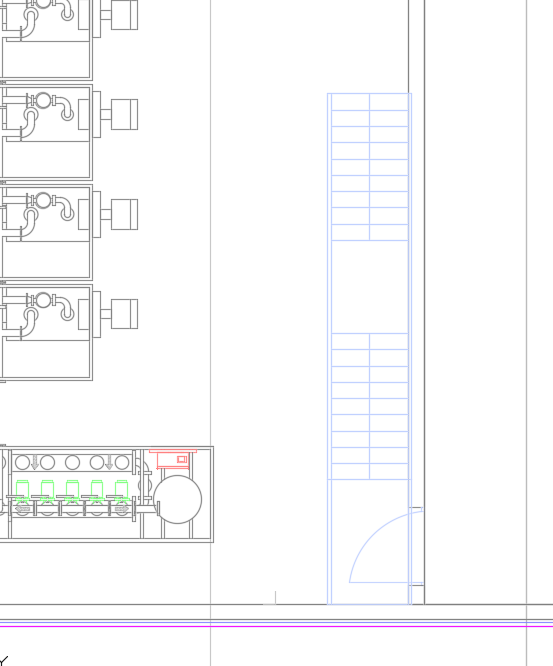

请参照图片中的一组楼梯，此块只能删除不能分解，我只能手动在XY平面画出相应线再删除块。

谢谢。

[Yong.Jing]

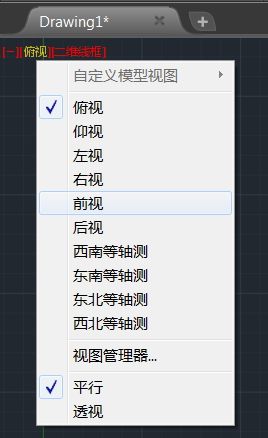

对于原始图形是3维，您可以用不同方向或ViewCube的不同观看角度来选取您所需要的视图。 出图时，直接设置视口的投影方向即可。

[Anonymous]

你好， 我理解了通过不同视口可以显示不同的视图。

但是我想把模型空间里面的原模型修改成俯视平面图，删除掉三维线条，有什么有效的方法吗?

因为当我以俯视图为参考画其他图纸时，操作速度显得很慢，自动捕捉也会不停地捕捉三维线条端点中点等。

谢谢回复

regards

hanzheng

[Yong.Jing · Accepted solution]

将您的三维图形进行投影视图后， 使用Flatten 命令即可

将三维几何图形转换为投影的二维表示。

FLATTEN 创建选定对象的二维表达，并将它们投影到当前视图平面。FLATTEN 产生二维对象，这些二维对象保留其原始图层、线型、颜色和对象类型（如有可能）。您可以使用 FLATTEN 从三维模型创建二维图形，或者可以使用它来将选定对象的厚度和标高强制为 0（零）。

注： 可能发生一些图形精度的降级。该精度损失通常无关紧要，它主要在选定“隐藏”选项或显示透视视图时发生。
