Obtener archivo DWG limpio de cada presentación en AutoCAD
Hola, @prx14.engineering
Interesante tu pregunta, me temo que no hay forma predefinida de lograrlo con coordenadas y layout. Efectivamente Export Layout to model te permite separar en un archivo ese contenido, pero lo envía a 0,0,0.

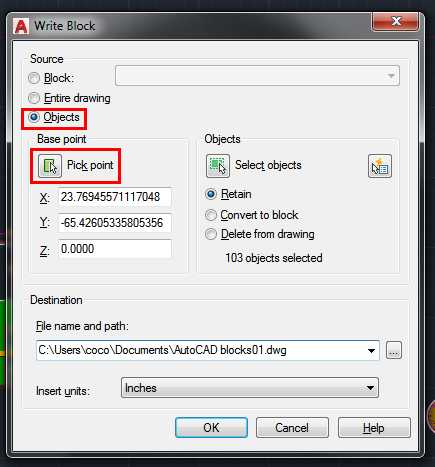

Lo que se me ocurre como workaround es que selecciones, desde modelo, los objetos que quieres mover al archivo independiente y utilices WBLOCK, selecciona objetos y pick points, da click en un punto estratégico de los elementos y reconocerá las coordenadas, asegurate de indicar directorio para guardar, nombre y unidades requeridas, de esta manera los elementos se separarán en un archivo nuevo con las mismas coordenadas.
Toma en cuenta que dentro de este archivo nuevo el Layout estará desconfigurado, pero tal vez sea más sencillo actualizar esta parte, configurar la hoja, pegar tu cuadro presentación, ya teniendo los objetos en las coordenadas requeridas.
Espero que te sea útil. Saludos.
Lo que te recomiendo es tratar de ser siempre ordenado al momento de dibujar. Esto mas es un tema de organización, y establecerte un flujo de trabajo, donde veras que el trabajar ordenadamente y dejando solo lo que muestras en tus presentaciones, te hará mas eficiente.
Edwin Saez
LinkedIn / AutoCAD Certified Professional
Si mi respuesta fue una solución para usted, por favor seleccione "Aceptar Solución", para que también sirva a otro usuarios.
Lo que yo entiendo es que no necesariamente tiene un dibujo sucio o desordenado, aunque puede darse el caso, más bien interpreto que puede tener diferentes piezas, objetos o plantas y que están organizados en diversas presentaciones, de las cuales el cliente podría solicitarle solo la pieza/planta A, B o C de n número de presentaciones, y el requiere separar ese objeto, con las mismas coordenadas, en un archivo nuevo, al menos es lo que yo entendí de su consulta.
Saludos.
Hola, @prx14.engineering
Por favor, intenta la opción que te presenté con WBLOCK, de ese modo no tendrías que borrar, ni desplazar nada y mantienes coordenadas. Saludos.
Saludos @bc.chiquito
Creo es correcta tu apreciación y la solución del Wblock también, aunque después haya que pegar la configuración del Layout elegido (Vports, textos, membretes, cuadros de datos etc) , en una nueva presentación del archivo creado.
La opción de mover la selección de todo lo contenido dentro del Vport hacia un lado y eliminar todo lo demás es buena pero si hubieran varios Vports no seria tan practico.
Creo que hay diversas formas de darle solución a esta consulta , claro esta unas mas o menos rápidas que otras y la solución pasa por resolver la complejidad del numero de Vports que contenga las presentaciones el archivo.
Lo ideal en este caso es crear una rutina Autolisp que pudiera automatizar todo los pasos y con un solo comando obtener lo que se requiere.
Espero lograr hacer una rutina y publicarla ya que muchas veces es necesario hacer este procedimiento debido a que trabajar con tantas entidades superpuestas como lo venimos haciendo, seguro lo puede interpretar el que lo dibuja pero al que le llega el archivo final le seria algo complicado interpretarlo.
Carlos Calderon G
>Did you find this post helpful? Feel free to Like this post.
Did your question get successfully answered? Then click on the ACCEPT SOLUTION button.
Este mensaje detalla mas aun a lo que escribiste inicialmente. Yo creo que el proceso que tengas que realizar, va depender de tu forma de trabajo o como este elaborado el DWG, porque puedes estar trabajando con XREFs, varios viewports en 1 layout, 1 viewport en 1 layout, 1 layout por DWG, varios layouts por DWG, y la combinación de estas. El hecho de combinar varias posiblidades, el flujo de trabajo para lo que quieres lograr puede variar.
Si quieres una ayuda mas puntual, sube un archivo de ejemplo (antes y después) para que puedas recibir mejor los consejos de un flujo que te ayude a realizar rápido los DWG para tu cliente.
Edwin Saez
LinkedIn / AutoCAD Certified Professional
Si mi respuesta fue una solución para usted, por favor seleccione "Aceptar Solución", para que también sirva a otro usuarios.
Estimado @prx14.engineering
Como menciona el compañero @Edwin.Saez la solución a tu consulta puede tener un grado de complejidad que talvez de hay forma de imaginarnos tantas posibilidades. Pero para automatizar un poco el procedimiento que estas haciendo, aquí te alcanzo una rutina Autolisp que he programado para un solo VPORT y talvez te pueda ser de ayuda. En todo caso si nos das mas detalles es posible mejorar el procedimiento.
Adjunto video screencast explicando el procedimiento de utilización.
https://knowledge.autodesk.com/es/community/screencast/5efbdb47-a7d2-4c2c-8c50-dd3286a962ab
Saludos.
Carlos Calderon G
>Did you find this post helpful? Feel free to Like this post.
Did your question get successfully answered? Then click on the ACCEPT SOLUTION button.
Estimado @prx14.engineering
Aqui te adjunto la rutina, le hice algo de personalización y además le agregue la rutina del maestro Lee Mac, para eliminar todas las demás presentaciones excepto la actual.
;;;Routine Autolisp for calderg1000, V01:21-04-21 para responder una consulta del foro de la comunidad AACAD en español
;;;Elimina entidades que se encuentran fuera del Vport de presentacion.
;;;-----------------------------------------------Del-ventana---------------------------------------------------------
(defun c:Del-Ventana (/ s1 st ct)
(vl-cmdf "chspace" (car(entsel "\nSeleccione Rectangulo...:")) "" "Vpmax")
(setq s1 (ssget "c" (getpoint "\nIngrese Primera Esquina del rectangulo...:") (getpoint"\nIngrese Esquina Opuesta del rectangulo...:")))
(setq st (ssget "X"))
(setq ct 0)
(repeat (sslength s1)
(ssdel (ssname s1 ct) st)
(setq ct (1+ ct))
)
(vl-cmdf "erase" st "")
(vl-cmdf "Vpmin")
(DeleteAllButCurrentTab)
)
;;;-----------------------------------------------Del-Layouts---------------------------------------------------------
(defun DeleteAllButCurrentTab nil
(vl-load-com)
;; © Lee Mac 2010
(vlax-for l
(vla-get-Layouts
(vla-get-ActiveDocument
(vlax-get-acad-object)
)
)
(if
(not
(vl-position (strcase (vla-get-name l))
(cons
(strcase (getvar 'CTAB)) '("MODEL")
)
)
)
(vla-delete l)
)
)
Saludos.
Carlos Calderon G
>Did you find this post helpful? Feel free to Like this post.
Did your question get successfully answered? Then click on the ACCEPT SOLUTION button.
Hola, @prx14.engineering
Desconozco el contenido de tu archivo, pero tal vez sería conveniente dividirlo en varios archivos, manteniendo los elementos con características que a ti te resulten coherentes, de modo que fuese un poco más sencillo el apagar o encender objetos y optimizar un poco el receso, pero dependería totalmente de tu contenido y flujo de trabajo. ¡Saludos!
Saludos estimado @Valentin_CAD

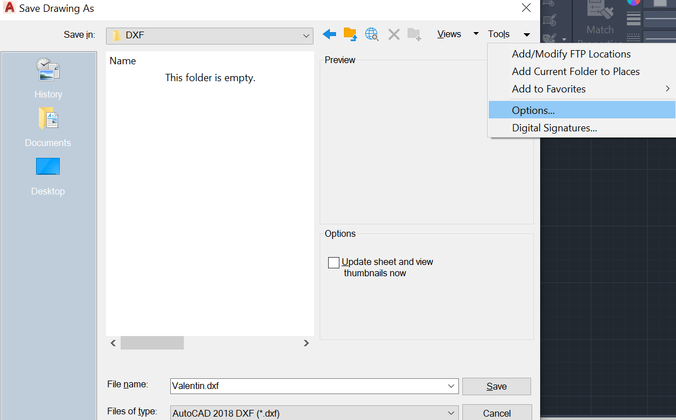

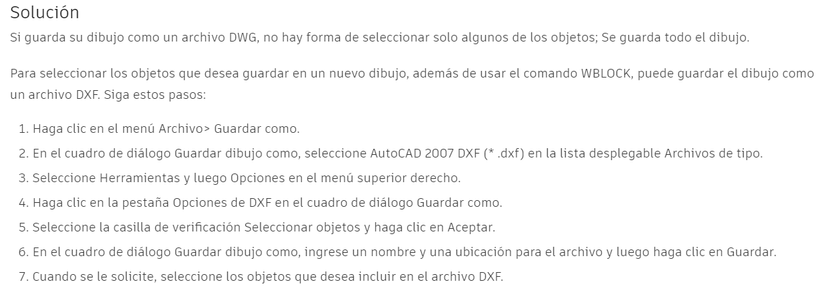

Valoro mucho el aporte que nos compartes para obtener un nuevo archivo *.Dxf, con los objetos o entidades CAD seleccionados y seguro será de mucha ayuda para los compañeros del foro. Por mi parte solo quisiera ampliar un poco mas el método que nos explicas, mediante la creación de un conjunto de selección previa de objetos, el cual será adjuntado al nuevo archivo creado con la extensión DXF, mediante la selección previa.
Espero pueda servir de ayuda a los compañeros del foro.
https://knowledge.autodesk.com/es/community/screencast/0232bcb9-21ab-4db9-9205-6e2b280843fa
Carlos Calderon G
>Did you find this post helpful? Feel free to Like this post.
Did your question get successfully answered? Then click on the ACCEPT SOLUTION button.
