Exportar planos a Autocad

[Anonymous]

Buen día.

Tengo una consulta. Me es necesario exportar los planos realizados en revit a archivos .dwg, es decir planos de Autocad. Puedo hacer la exportación bien, el problema me surge cuando quiero definir el Layer y "color ID" de destino para los archivos .dwg. Realizo la configuración en donde por ejemplo, las puertas quiero que lleguen al .dwg con Layer "A-DOOR" y color 30. Aunque hago la configuración, después al abrir el archivo en autocad, algunas puertas aparecen con otro color, es decir sus colores no todos aparecen con el correspondiente al Layer (By Layer), sino automaticamente les coloca otro.

Ésto pareciera fácil de solucionar en el archivo .dwg, ya que puedo elegir las líneas y hacer el cambio manual de "color" a "By Layer", pero deja de ser eficiente, cuando tengo muchos tipos de puertas, muchos wall sweep, y muchas cosas que no vienen con el color que yo creí haber configurado.

Si alguien puede ayudarme, quie quizá pasó por el mismo problema que resumido es; "muchas lineas no tienen el color correspondiente al layer" a la hora de exportar de revit a cad.

Adjunto imágenes que meustran que sí realizé la configuración de Layer y color en Revit.

[ReySantos]

Saludos, Vinicio.

Verifica si tienes elementos  con gráficos sobreescritos, eso influye en el resultado de la exportación según configures las "Opciones de exportación para Capas" (Export layer options).. En la imagen que colocaste está activa la opción Categorías BYLAYER Y sobreescritos BYENTITY,............ Has la prueba cambiando la opción según muestra la siguiente iamgen:

También verifica la configuración de color según la siguiente imagen:

[Anonymous]

Buen día Rey Santos. Gracias por su pronta respuesta.

Le cuento que intenté con las 3 opciones para "Export layer options" y justo como lo indica en éste post (y otro que encontré por ahí), ésa configuración es la que define como se irá mi dibujo a cad. Pero tengo otro problema el cual trataré de explicarlo bien.

Hay dos cosas que necesito configurar bien para exportar a cad. Una es los layers, y otra los tipos de líneas (punteadas, lineas de centro etc). Y he tenido soluciones varias las cuales explicaré.

Export layer options:

• Export category properties BYLAYER and overrides BYENTITY.
• Lo malo: Con ésta opción algunas líneas exportadas no van con el layer configurado, y tienen colores varios.
• Lo bueno: Las líneas punteadas, líneas de centro es decir los tipos de línea se exportan bien.

• Export all properties BYLAYER, but do not export overrides.
• Lo malo: Las líneas punteadas, líneas de centro es decir los tipos de línea no se exportan, sino que todas van con línea continua.
• Lo bueno: Todas las líneas respetan el layer y color que se configuró en revit.

• Export all properties BYLAYER, and create new layers for overrides.
• Igual que la primera, pero los nuevos colores son nuevos layers, pero los estílos de línea se respetan.

En resumen, la segunda opción me ayuda mucho, ya que necesito que cada línea esté en el mismo layer, y mismo color. Pero también necesito que los tipos de línea en mis vistas se respeten, ésto aplica porque tengo plantas de acabados con simbologías, tubos con línea punteada, proyecciones de techo y muchas cosas más.

Espero pueda ayudarme, y desde ya muy agradecido.

Saludos cordiales desde Guatemala.

[ReySantos · Accepted solution]

Saludos.

En la medida de lo posible, mi recomendación es utilizar "Estilos de Líneas" y configurar, lo más que podamos, las porpiedades gráficas con los "Estilos de Objetos" . Todo eso con la finalidad de minimizar la sobreescritura de gráficos en las vistas, en especial, si es prioridad la exportación a DWG.

Eventualmente, habrá que hacer ajustes en Autocad. Lo ideal es utilizar la opción para exportación de layer que mejor facilite el trabrajo psoterior en Autocad...

En mi caso no utilizo la dependencia de color para imprimir en autocad. Trabajo con los grosores exportados desde Revit, prácticamente, mis exportaciones a DWG son monocromáticas. Si por algún requerimiento se necesita el uso del color en Autocad, lo configuro para tal fin.

Un ejemplo: ( Export all properties BYLAYER, and create new layers for overrides)

[Anonymous]

Gracias. Tendré cuidado con utilizar estilos de líneas definidos para cada uso. Solo una pregunta más, si quiero realizar exportaciones monocromáticas como lo indica en su respuesta, ¿basta con seleccionar la opción "True color (RGB Values)? ¿Con éso se conserva el grosor de líneas?

Gracias por su respuesta.

[ReySantos]

Para exportar de esa forma hay que configurar la salida de color de los layers # 7. Si es necesario, utilizar algún número de color para tonos grises.

El espesor de líneas Revit lo exporta para el parámetro Lineweight, contenido dentro de las propiedades de los Layers en Autocad, haciéndolo coincidir con el espesor (asignado al número en la tabla de espesores de Revit), respectivo para la escala de cada vista (o el más próximo disponible en la configuración de Autocad). Para imprimir desde Autocad bastará con elegir None (Ninguno) para el estilo de ploteo (Plot style table)

[Anonymous]

Hola, yo tengo un problema y no se como resolverlo, cuando exporto a autocad mis líneas cambian de escala de manera que si tengo varios tipos de línea, como línea punteada la escala es tan pequeña que todas se ven como línea continua, de que manera puedo respetar la visualización/escala que tiene en el archivo revit?

[Organon]

@Anonymous ,

Hola.

Es que dependiendo de lo que se está exportando es como se configura la escala de los tipos de línea. Por ejemplo:

1) Si se va a exportar una vista, entonces en las configuraciones de exportación, en el apartado de Lines/Líneas, en la opción para la escala de tipo de línea se elige la opción Modelspace.

2) Si se va a exportar un plano,  se escoge Paperspace.

Lo que sucede en el caso 1, es que Revit cambia la variable LTSCALE en AutoCAD en base a la escala de la vista exportada pues se esta en el Modelspace. En el caso 2, lo que hace Revit es dejar la variable LTSCALE en 1 y aplica la escala (según la escala del viewport en Revit) a los viewports en AutoCAD, ya que se está trabajando en el Paperspace.

Saludos.

[Anonymous]

Hola! Efectivamente fue eso, muchas gracias!

[Anonymous]

hola buen dia.

eh seguido los pasos para poder exportar a dwg con todos los layer en "7" para q salga en negro, mi pregunta es: como configurar la exportada para q no me salga ningun "HATCH" ya q al tener la configuracion todo en 7 me salen zonas totalmente negras y no se ve con claridad el dibujo, la solucion facil es abrir el archivo dwg y eliminar los hatch manualmente pero esa no es la idea.

saludos y de antemanos muchas gracias.

[ReySantos]

Saludos.

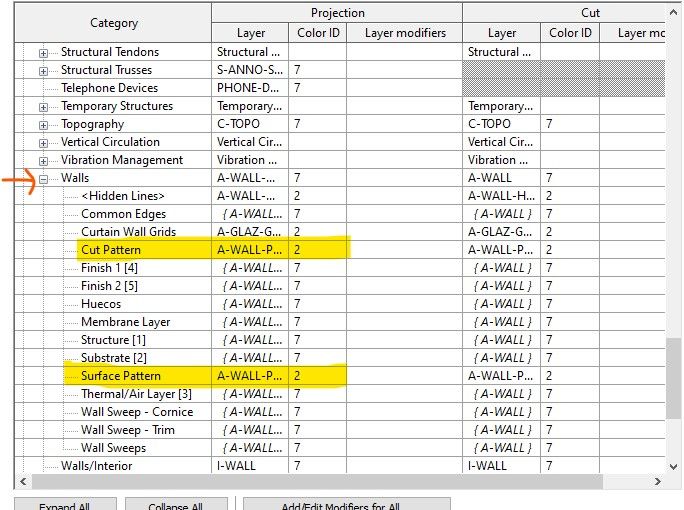

Debes expandir las categorías y configurar los patrones con los colores requeridos (imagen 1). De esta forma no es necesario borrarlos, ya que los patrones son parte de la comunicación gráfica.

Si por alguna razón es un requerimiento que el CAD no tenga patrones, entonces se pueden crear plantillas de vistas en las que desactivas los patrones, y aplicar dichas platillas temporalmente a las vistas que necesitas exportar (imagen2).

Espero te sea útil.

[Anonymous]

ok , muchas gracias por la informacion.
