I can not export created 2D sketch in IDW file to DWG/DXF?

[mucip]

Hi,

I have drawing  sheet of part. I want to add some lines or rectangles on the sheet.

I can export this page to pdf with extra added sketch (line, circle, etc.)

But when I want to export all this sheet to DWG/DXF I can not see added sketch geometry on the DWG/DXF file?

How can I export added sketch geometry too?

Regards,

Mucip:)

[s_ciocca]

Ciao
per esportare una tavola in DWG dovrebbe funzionare il relativo comando "esporta in DWG".
Per esportare in DXF potresti provare con "Salva con nome_Salva copia con nome" e modificare l'estensione di salvataggio in DXF.
Io ho fatto delle prove e sembra funzionare in entrambi i modi.

Ciao

[mucip]

Hi,

Could not understand really... 🙂

Regards,

Mucip:)

[johnsonshiue]

Hi! I cannot reproduce the behavior. I am able to export a sheet-based sketch, a draft view, and a view-based sketch in an idw to a dwg. Please share the Inventor files. I would like to understand the behavior better.

Many thanks!

[mucip]

Hi,

I added ipt and idw and produced dxf file attached.

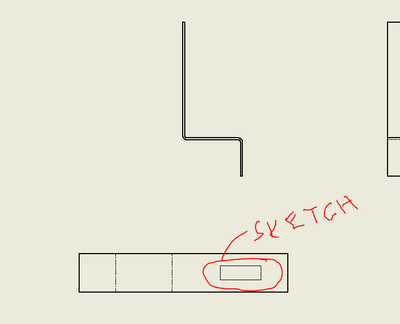

I just create one circle on the idw file and can not export it to dxf?

Regards,

Mucip:)

[s_ciocca]

Ciao,
io purtroppo non riesco ad aprire i tuoi files perchè sono fatti con una versione superiore alla mia...

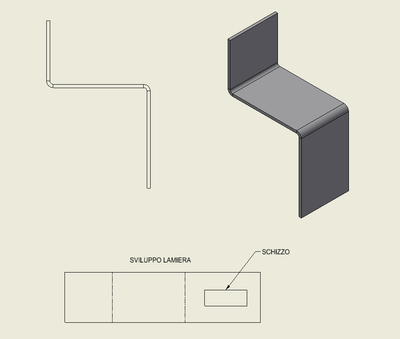

Però ho provato a riprodurre lo schizzo nel tuo stesso modo (cioè all'interno del particolare spianato della lamiera) e l'esportazione in DWG e DXF è sempre corretta.
Ciao

[mucip]

Hi,

Yes I can see yours. But I can not make it same. Very strange?

Regards,

Mucip:)

[s_ciocca · Accepted solution]

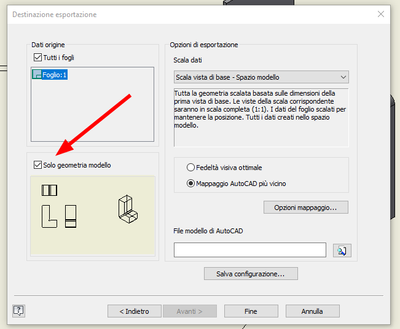

Ciao, magari per sbaglio hai messo questo segno di spunta.

Perché così non ti esporta le linee di schizzo.

Ciao

[mucip]

Hi,

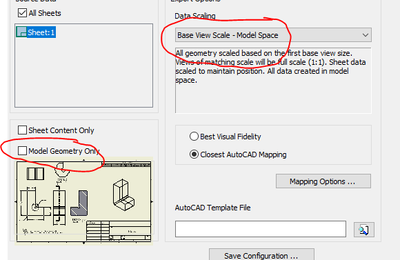

Good point. When changed to Data Scaling option than I can uncheck the "Model Geometry Only" option and I can see now?

I think this mode is also 1:1 scale? So what is the difference between Base View Scale and Full Scale?

Regards,

Mucip:)

[s_ciocca]

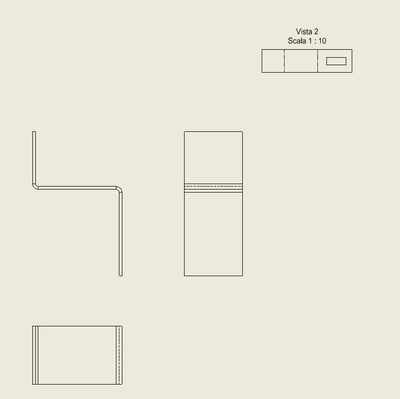

Con il comando "scala di base" il DWG mantiene il particolare in scala (per esempio lo spianato della lamiera SCALA 1:10)
Mentre con il comando "scala completa" il DWG esporta tutti i particolari in scala 1:1

Ciao
