INV 2019 - projezierter Flächeninhalt

[AlexanderFuhrmann]

Hallo Zusammen,

Für die Kalkulation von Spritzgussteilen benötige ich öfters den projezierten Flächeninhalt von einem Modell.

Das heist, wenn ich das Modell entlang einer bestimmten Achse senkrecht auf eine Skizze projezieren würde.

Leider bekommen ich über das Messen nur den reinen Flächeninhalt wenn ich die Flächen anklicke.

Ich habe ober Schnittkanten-prijezieren versucht aber da bekommt man nur die Kante vom Modell die sich

mit der Ebene schneidet. Liegt ober- oder unterhalb der Ebene ein Ünerhang vom Modell wird das nicht

berücksichtig.

Die komme ich hier zum Ziel?

Vielen Dank im Voraus.

Gruß Alexander

[S_May]

Hallo@AlexanderFuhrmann

• Bauteil in der Achse wo Du  die Kontur benötigt´s anordnen
• davon eine abgeleitete Komponente erstellen (Flächenmodell)
• in dem Modell dann eine Skizze erzeugen
• Modell ausblenden
• fertig
• Das kannst Du jetzt in allen Achsen machen wie Du es benötigen solltest

[AlexanderFuhrmann]

Hallo @S_May

vielen Dank für die Antwort.

Leider komme ich nicht zu dem Ergebnis dass ich möchte.

Ich habe mir auch einen Dummy erstellt und ihre Anleitung befolgt.

Ich gehe davon aus das du in der Skizze auch die Funktion "Schnittkanten projizieren"

benutzt hast.

Dabei wird aber nur die Kontur erfasst die einen Schnitt mit der Ebene bildet.

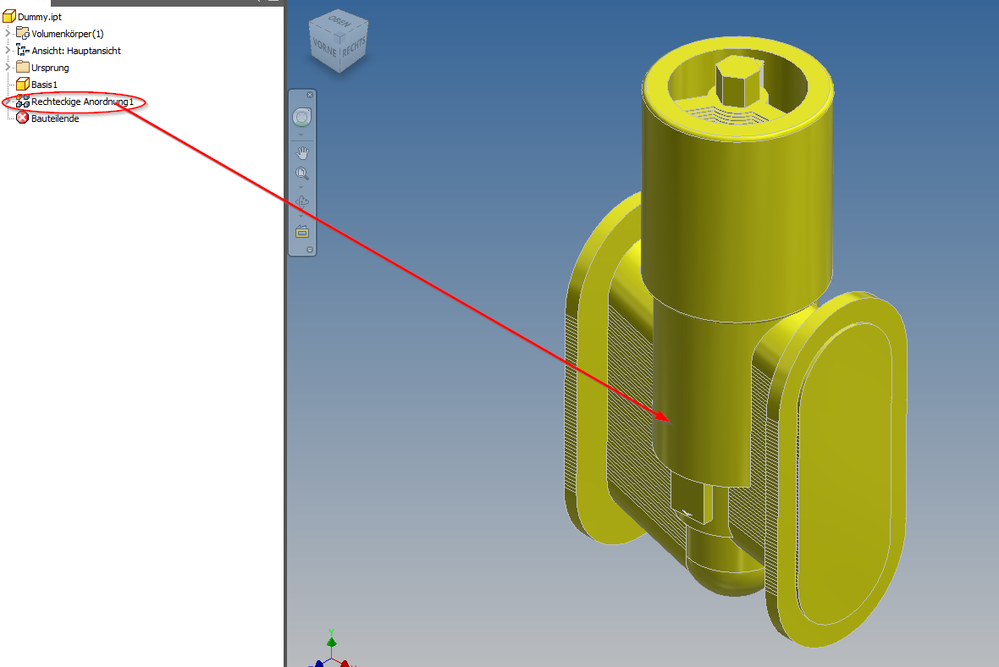

Ein "Überhang" am Teil wird dabei nicht berücksichtigt. In meinem Screenshot gut zu sehen.

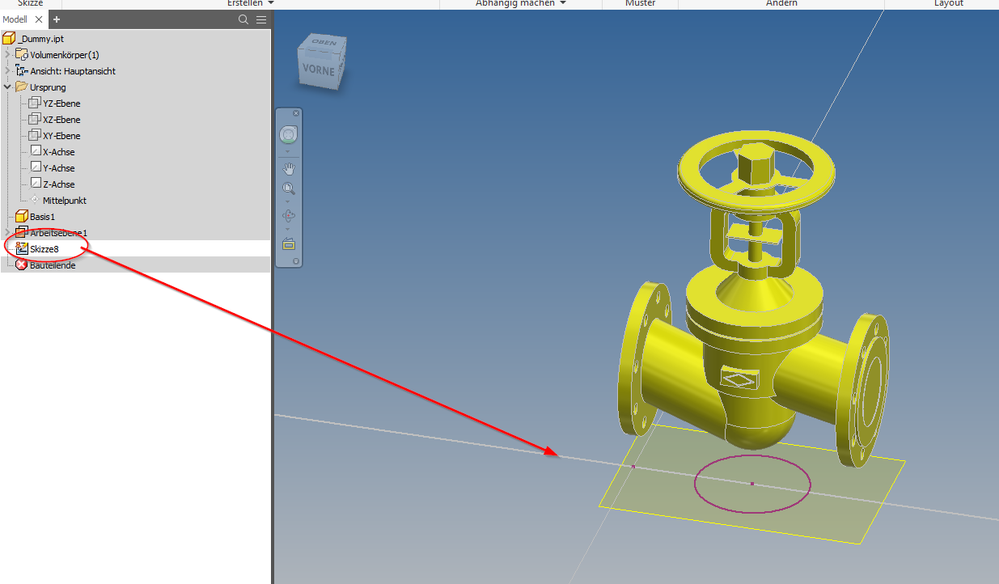

Auch an deinem Teil liegt oberhalb von der Ebene ein größerer Durchmesser als beim Schnitt

auf der Ebene (siehe Bild).

Es ist grad schwer zu erklären was ich möchte

Angenommen ich nehme ein Bauteil und positioniere es über einer Ebene in der Luft,

mit einem Siemens-Lufthaken natürlich...

Dann setzte ich eine Lichtquelle über das Teil, die einen 100% senkrechten Schatten wirft.

Der Schatten der dann auf die Ebene geworfen wird stellt meine projizierte Fläche dar die ich messen möchte.

Gruß Alexander

[S_May]

Hi @AlexanderFuhrmann

hab es verstanden, dann musst Du die Anordnung so lange machen bis alle Teile erfasst sind, auch die die vorher oberhalb in der Luft hängen.

[S_May]

@AlexanderFuhrmann

[AlexanderFuhrmann]

Hi @S_May

das ist jetzt eine sehr ernüchternde Antwort ...

habe eher mit einer Ein-Klick maximal Zwei-Klick Lösung gerechnet

[S_May]

Ich wüsste nicht wie...

[AlexanderFuhrmann]

Ich habe einen Ansatz in einem anderen Forum gefunden.

LINK: ww3.cad.de/

Wenn ich die Anweisungen im vorletzten Post durchgehe, komme ich nur bis punkt 4:

- Neue Inventor-DWG
- Dort Ansicht (Ohne verdeckte Linien) erstellen, von der die Silhouette benötigt wird
- Diese Inventor-DWG speichern und schliessen
- Neue Skizze in Shaft_02.IPT auf entsprechender Skizzierebene
- Einfügen -> ACAD -> Soeben erstellte Inventor-DWG
- Nun ist die Silhouette in der Skizze und muss nur noch über Ändern -> Verschieben an einem markanten Punkt der bisherigen Geometrie positioniert werden.

Bei Punkt 5 hört es schon auf, das nichts in die Skizze eingefügt wird.

Gruß Alexander

[S_May]

@AlexanderFuhrmann

so geht's natürlich auch, die Frage ist ob es schneller geht.

[Anonymous]

In einer 3D-Skizze kann man sich die Silhouette für eine definierbare Ansichtsrichtung erzeugen lassen. Diese 3D-Kurve(n) kann man in eine 2D-Skizze projizieren.

Zumindest sollte es theoretisch so gehen. Je nach Bauteil steckt der Teufel dann im Detail.

[AlexanderFuhrmann]

Hallo @S_May

wurde dir nach dem Punkt:

- Einfügen -> ACAD -> Soeben erstellte Inventor-DWG

die Kontur in der Skizze angezeigt?

Ich denke damit ist das gemeint?

Leider passiert bei mir nach dem Einfügen nichts.

Muss ich bei der Zeichnungserstellung was beachten?

Gruß Alex

[AlexanderFuhrmann]

Hallo @Anonymous

Die Variante habe ich auch schon versucht.

Aber wie sie schon erwähnt haben, ist das Ergebnis nicht so befriedigend.

Schon bei etwas "komplizierteren" Geometrien fehlen ganze Konturen.

Gruß Alexander

[S_May]

@AlexanderFuhrmann

• IDW erstellen
• Kopie speichern unter AutoCAD dwg
• dwg in die ipt importieren
• ausrichten
• fertig

[AlexanderFuhrmann]

Hallo @S_May

Ich habe es jetzt noch paar Mal versucht aber ich bekomme nach dem ACAD-Import

keine Konturen angezeigt. Bei der Auswahl der Layer sehe ich die Kontur.

Wenn ich auf Fertigstellen oder Weiter klicke rechnet er kurz und dann passiert nichts.

Woran könnte das liegen?

[S_May]

test bitte mal den Export als DXF

[S_May · Accepted solution]

@technik

Skizze in Modell einfügen über Anordnung und mit Export der Skizze aus einer IDW

[AlexanderFuhrmann]

Hallo @S_May

Jetzt hat es wunderbar funktioniert! Vielen Dank!

Dann habe ich alle inneren Linien gelöscht und mit der Außenkontur

eine Umgrenzungsfläche erstellt, die ich messen kann.
