Extrusion nach Ableiten nicht möglich - Inventor 2018 Professional

[Anonymous]

Guten Tag,

zur Zeit übe ich etwas mit Inventor, um bald damit zu Arbeiten.

Ich mache ein paar Übungen und komme nun an einem Punkt nicht weiter.

Ich habe ein Master-Bauteil erstellt und möchte nun aus diesem Masterbauteil mit der Funktion Derive (Ableiten) Skizzen zum extrudieren in einem neuen Part verwenden. Das funktioniert generell auch ganz gut, jedoch gibt es an einer Stelle Probleme. Und zwar möchte ich ein ellipsenförmiges Rohr extrudieren. Nach der Derive-Funktion erkennt die Funktion Extrudieren jedoch nicht mehr die innere Skizze des Rohrs. Ich kann also nur einen ellipsenförmigen Balken extrudieren - kein Rohr. Das innere Rohr wird auch nur gelb angezeigt, alle anderen Skizzen sind grün. Außerdem ist auf dem inneren Rohr ein eckiger Punkt.

Im Master-Bauteil kann ich das ellipsenförmige Rohr ohne Probleme extrudieren. Es muss also irgendwas mit dem Ableiten zu tun haben. Komisch nur, dass alle anderen (nicht ellipsenförmigen) Rohre auch nach dem ableiten extrudiert werden können.

Da ich die Extrusion im Master vornehmen kann, ist die Skizze also nicht offen. Die Skizze habe ich so erstellt: Ich habe zuerst die äußere Ellipse erstellt und dann mit der Offset-Funktion die innere Ellipse bestimmt.

Im Anhang habe ich noch drei Screenshots hochgeladen, die das Ganze vielleicht etwas verständlicher machen.

Im Master ist die extrusion möglich (ersten beiden Screenshots). Im neuen Part ist die extrusion nicht mehr möglich und die innere ellipse verfärbt sich gelb (dritter Screenshot).

Ich hoffe, dass mir jemand helfen kann. Vielen Dank.

MfG

Simon

[S_May]

Hi @Anonymous

coole Sache, bitte die Datei hochladen, dann kann bestimmt einer helfen.

[Anonymous]

Hier die Master-Datei, von der ich mit der Ableiten-Funktion in einem neuen Part das Rohr erstellen möchte.

MfG

[Martin-Winkler-Consulting · Accepted solution]

@Anonymous

Ich kann den Fehler hier nachstellen. Es scheint an dem Befehl Versatz (Offset) zu liegen der anscheinend einen Punkt auf der versetzten Ellipse erzeugt um die Bemaßung erstellen zu können. Warum sich das dann nur in der Ableitung der Art auswirkt das die innere Ellipse nicht mehr als geschlossene Kontur erkannt wird bleibt rätselhaft.

Ich habe in der Master die innere Ellipse dann neu eingezeichnet und über die Parameter vermaß (Maße äußere Ellipse - Dicke). Danach konnte ich in der Ableitung extrudieren.

Gruß Martin

[Anonymous]

Vielen Dank. Nun Funktioniert es.

Nur komisch, dass es auf dem anderen Weg nicht funktioniert.

Wünsche noch einen schönen Feiertag.

Grüße

[Anonymous · Accepted solution]

---

@Anonymous  schrieb:

... äußere Ellipse ... innere Ellipse ...

Man beachte: Eine Versatzkurve zu einer Ellipse mit konstantem Abstand ist keine Ellipse!

Mit der Funktion Versatz ist es möglich sowohl eine solche Versatzkurve zu erzeugen, als auch eine zweite Ellipse, die den selben Mittelpunkt hat und bei welcher der Versatz nur an den Halbachsen abgetragen wird.

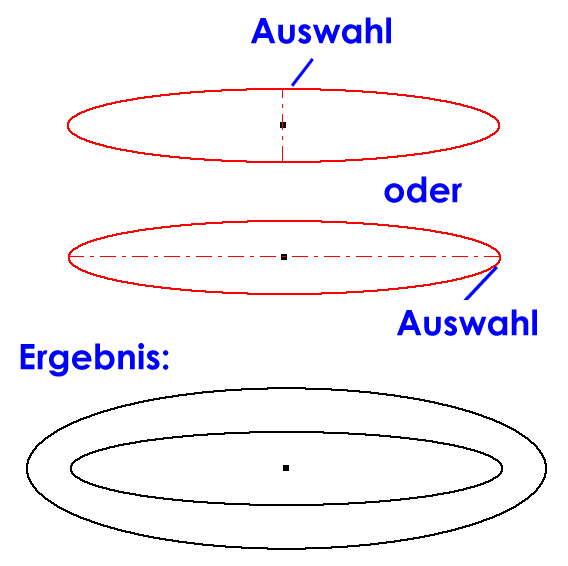

Um mit der Funktion Versatz eine zweite Ellipse zu erzeugen, muss man die ursprüngliche Ellipse in der Nähe einer der Halbachsen auswählen.

Einse solche zweite Ellipse bekommt durch die Versatzfunktion keine Abhängigkeit zur ursprünglichen Ellipse, stellt aber nach dem Ableiten, wie jede andere Ellipse auch, eine geschlossene Kurve dar.

Um eine echte Versatzkurve zu erzeugen, muss man die Ellipse im mittleren Bereich zwischen den Halbachsen auswählen.

Solch eine Versatzkurve ist ein Sonderfall eines in sich geschlossenen Splines. Sie ist, wie gesagt, keine Ellipse und bekommt durch die Versatzfunktion eine Abhängigkeit zur ursprünglichen Ellipse. Dieser Sonderfall des Splines kann nur durch die Versatzfunktion erzeugt werden und kann nicht ohne die ursprünglichen Ellipse eigenständig existieren. Löscht man die ursprünglichen Ellipse, verschwindet auch die Versatzkurve. Das ist auch der Grund, warum sie als Abgeleitete Geometrie so nicht existieren kann. Inventor ezeugt in diesem Falle statt dessen einen mit sich selbst verbundenen Spline (daher auch der zusätzliche "dicke" Punkt), der aber, warum auch immer, keine geschlossene Kontur darstellt.

Eine solche Versatzkurve muss also, wie es @Martin-Winkler-Consulting schon beschrieben hat, in der Abgeleiteten Komponente neu erstellt werden.

[Martin-Winkler-Consulting]

@Anonymous

Danke Michael, da habe ich auch wieder was gelernt

[Anonymous]

Auch von mir ein Dankeschön für diese Erklärung!
