斜めにカットした面に面一になるようにフランジを付けたい
ソリッドで作ってサーフェスにしちゃったほうが楽そうな気がしますが、無理やりシートメタルでやるしたら……。ぱっと思いつく方法として。
両端をマイタコーナー付きで端っこが少し切れるところまで立ち上げ
この面をオフセットで逃します。
こちらの面を立ち上げます。面が合うようにする必要がありますが、とりあえずなんとなく合う角度にしました。
邪魔な出っ張りをオフセットさせて合わせます。
こんな感じになります。
ちょっと面が合ってませんが、微調整でなんとかなると思います。
ソリッド作ってからのが楽って思いながらも、違う方法でもやってみました。
このエッジをフランジ0度で延ばします。
曲げたい部分にスケッチを書いて、曲げ。
展開してこの部分をカット。角度はとりあえず適当ですが、あとで調整すればOKです。
最折曲げしてからこの部分をフランジで延長。
折り曲げで逃したい部分を押し出しカット。
最後の折り曲げ。
悔しいけどちょっとズレてます。
このズレを正確に持っていきたい場合には、やはりソリッドでシートメタルに展開できる形状に作ってしまう方が良いかも知れませんね。
一応今回のも綺麗に展開は可能です。
後でソリッドで展開できるバージョンも作りたいと思ったりしてます。
シートメタルに押し出しを使って追加してみました。
しっかりと展開できる形に持っていくのが大変ですが、面に合わせられるので角度調整とかは必要ない分楽かと思いきや、恐らく3パターンの中では一番時間がかかりました(^_^;)
スケッチから片側の立ち上がりを押し出し。
曲げ用フィレット追加。
マイター部をカット。
中心面でミラー。
中央の立ち上がりを押し出し。操作を結合にすると都合が悪いので新規ボディに。
マイター部を押し出しカット。
シートメタルへボディを結合し、曲げ用フィレット追加。
出来上がりです。流石にピッタリと収まりますね。きっちりと寸法通りが要求されるならこの方法なのかも……。
@Chisato—y さん、
基本の形を決めるところまではソリッドモデリングで行い、途中からシートメタルに変換して細部を整えるという方針で作ってみました。
押し出し、切り取り、シェルを使ってフィレットのついていない基本の形を作ります。ここで斜めの部分が面一であるという設計的要望を事前に反映しておきます。操作の結果成り行きでこうなるということではなくて、機能的に必要な形状はフィーチャーとして明確に履歴に残しておくということになります。

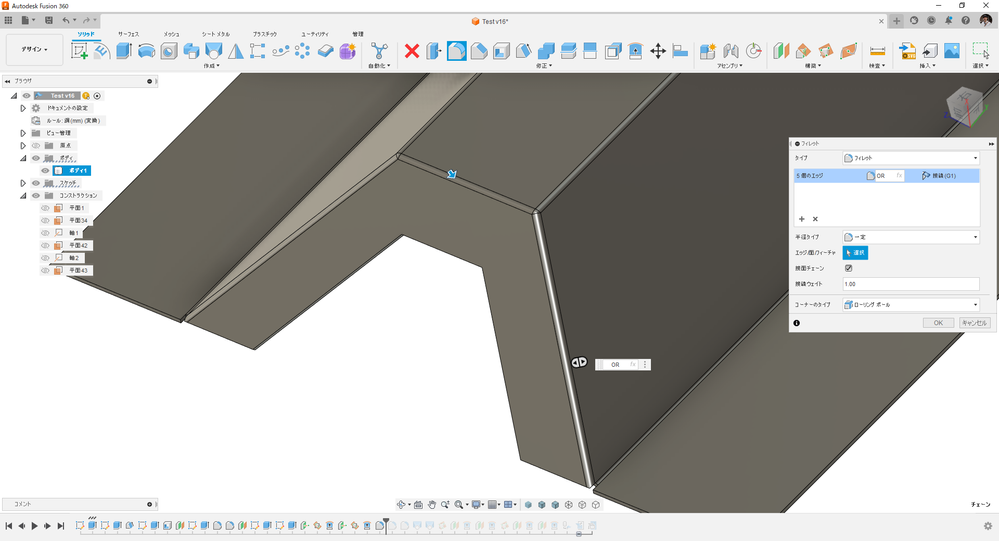

長手方向にフィレットを付けておきます。
赤丸の部分を切り取り。
端部がいびつになってるところを「面を置換」コマンドで整えておきます。斜めの面に垂直になるようにしています。
内外のエッジにフィレットをつけています。
コーナー部をロフトで切り取り。
ここからの操作は動画でご確認ください。途中勘違いして操作に失敗しているところがありますがご容赦ください。
ここまで仕込んでおくと基本の形状を変えると切り欠き処理も上手く連動して行えるはずです。
形を決めるという設計的なプロセスと板を折り曲げられるように条件設定するという製造的なプロセスを分けて考えたモデリングになります。
一例として参考にしてみてください。
あれからまだ色々いじくってます(^_^;)
最初にこうやってマイター処理が少しでるまで適当に伸ばしてしまって後で面移動とかで直してしまうってのを発展させてみました。
最初にこのように、合わせてしまいたい仮想平面を作ってしまうと、とりあえず折り曲げてから、平面と折り曲げた面がどのくらい角度の相違があるかしらべ、履歴で前に戻って合わせるという手段が感覚的に使えて便利です。
最初に曲げた部分のマイター部、長く延ばした部分は面のオフセットで適切な位置まで移動可能です。
真ん中の角度の違う面は後から、曲げ部分に関連している面のみを選択して移動でピボットをこの位置で回転させると、ある程度調整可能です。これは限界があるので物によっては使えないかも知れません。

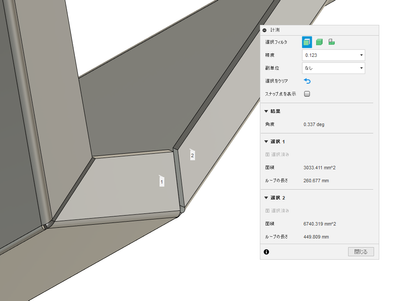

基準の仮想平面とどの程度角度が違うかを確認して移動させると角度０で合います。
この部分のマイター処理は、どうしても移動や面移動では周りを巻き込んでしまいダメそうなので、押し出しカットで処理しました。
他の部分も同じ様な感じで調整してこんな感じになります。
一変に曲げ加工をする場合、角度をしっかりと合わせてもそれぞれの面が同じ位置にならないので、曲げ加工前に調整様に各面を押し出しで延長しています。動画中あてずっぽうで調整していますが、本来ならしっかりと計算で出したいところではあります(^_^;)
@Chisato—yさんへ こんにちは
3辺を曲げ無くても、作り方を変えて1辺を曲げて形を作ったらどうでしょうか？
もし、3辺を曲げなくてはいけない理由があれば別ですが。
① 底面？の板厚面を板厚分（3.2㎜）押出
② フランジを使って、面を作ります。
この時、２つのオフセットを使います。
③ オフセット量と高さと角度を合わせます。
④ 不必要な部分（左右の三角形部分）をスケッチ→プロジェクト投影を使い、
線を追加して、押出でカットします。
⑤ 後は、この面の形状をスケッチ→押出で行えば良いのではないでしょうか？
ファイルと画像を添付しますので、見てください。
Hidetoshi Wada
Mechanical designer
@Chisato—y さん、
もう少し洗練されたやり方になるように工夫してみました。
（考え方はソリッドモデリングで形を決めて途中からシートメタルに変換するということで変わりはありません）
全ての手順を動画にしました。全部で4つありますのでお時間のある時にでも見ていただけると幸いです。
@Chisato—y さん、本トピックに参加・閲覧しているみなさまへ
ひとつのトピックに複数の質問と回答が集約されることを避けるために、このトピックの返信として投稿されていた追加の質問を新規トピックとして独立させました。
コミュニティ メンバーがタイトルに付けられた質問をみつけやすいよう、大きな関連性がない限り、追加の質問につきましては別途トピックを作成してくださいますようお願いいたします。
