レ－ルの接線連続とは？

[zue10565]

写真のようにロフトをしたいのですがレ－ルの接戦接続とはなんでしょうか？スプライン曲線を描いた時には曲率拘束をしてスム－ズにしてあるのですがこのこととは違うのでしょうか？また添付フアイルを送りたいのですが添付できないのですがどうすれば添付できるでしょうか？

[hide-wada · Accepted solution]

@zue10565さんへ　こんにちは

接線連続に関する返答では無いのですが・・・。

ファイルを添付する時は、メッセージへの返答の下に添付と言う欄がありますので、添付するファイルを参照して選択

してください。　この参照（写真の赤丸）をクリックすると、ファイルブラウザが出てきます。

[TerukiObara · Accepted solution]

接線連続についてですが、下の画像を参考にしてください。

こちらのブログサイトに掲載しているものです。

https://home3ddo.blog.jp/fusion360-surface-basic

[es0807 · Accepted solution]

こんにちは

画像から分かる範囲で再現してみました

レール選択の際に「チェーン選択」にチェックが入っているため、プロファイル2つに対してソレを囲みなおかつ不必要に伸びている部分までが一つのレールとして認識されていることにより正しく計算ができないのではないでしょうか？

レール選択の「チェーン選択」のチェックを外し、必要な部分を2つのレールとして選択すると以下のようにエラーも出ずに作成することが可能です

一度お試し願いませんでしょうか？不明点などあればご連絡ください

[zue10565]

このスプライン曲線をレ－ルにしているのですがこれがスム－ズではなく接線接続にしろと言っているようですがこの画面には連続性を設定するようなコマンドがありません。見た目ではスム－ズに見えるのですが？

[TerukiObara · Accepted solution]

すみません、先ほどの投稿は面（サーフェス）に関する曲率連続についてでした。

線に関しては、以下です。

スケッチで線を右クリックすると曲率表示ができます。

この表示で段差があるとスムーズに曲率連続になっていないことを表します。

所々に少し段差があるようです。そのためレールで使用するとメッセージが出てくるものと思われます。

そのため、スケッチまたは形状を修正する、曲率連続にこだわらずに作成を行うとかですかね。

[TerukiObara · Accepted solution]

曲率表示に関して動画にしてみました。（※先ほどの投稿に一緒にするとエラーになったので分けての投稿です。）

[adachitech7 · Accepted solution]

@zue10565 さん、こんにちは。

このスケッチ23はどのジオメトリを投影したものか教えていただけますでしょうか。

上手くスケッチが連続していないだけではなく、ロフトする断面とも微妙にずれているようです。

[zue10565]

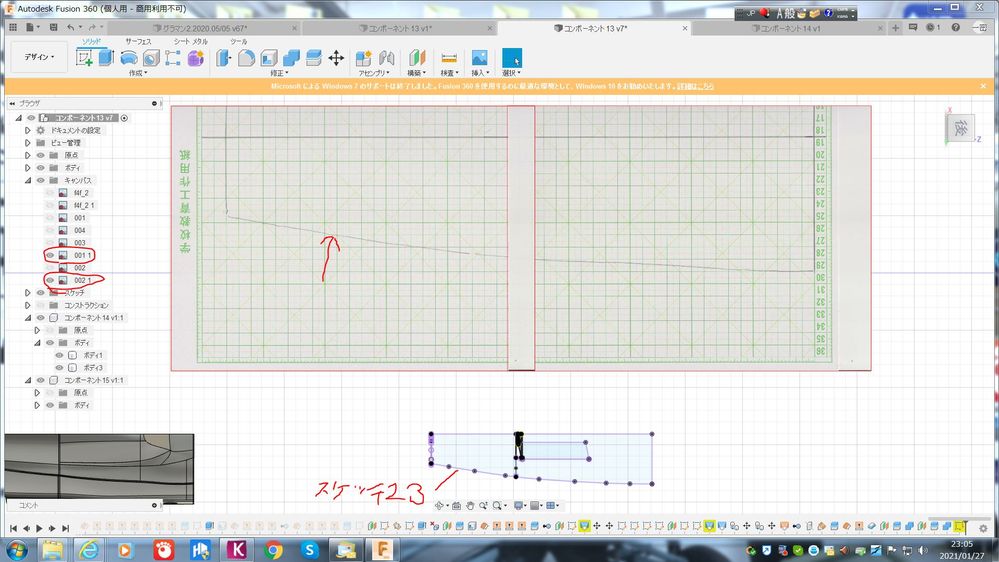

スケッチ23はキャンバス0011、0021からスプライン曲線でスケッチして縮小しました。obara先生の動画で私の作ったスプライン曲線がスム－ズではないのは分かりましたが動画の中で先生が描いたスプライン曲線がなぜスム－ズになるのか分かりません。手順は同じように見えるのですが？またレ－ルとの接続は合っていると思うのですが？

[zue10565]

[adachitech7 · Accepted solution]

@zue10565 さん、

結論から言うと、スケッチ21に重ねて描いてあるスプライン曲線が悪さをしていましたのでこれを削除することにしました。

スケッチ18をスケッチ20に投影して、それを基にしてスケッチ21を描いて押し出してボディ42を作り、そのボディを縮小し、それを投影してスケッチ22を描き、スケッチ22を押し出してボディ43を作り、ボディ43をコピーしてボディ44を作り、ボディ44を投影してスケッチ23が描かれています。

この一連の操作の中でボディ42を作った時点で既にサイド面が複数の面に分割されていて、これが後々の操作に影響しているようです。

なので問題となっているボディ42のプロファイルが含まれるスケッチ21を修正すればよいということになります。

動画も作りましたので参考になさってください。

[zue10565]

後ろ後ろに戻る赤丸のバ－がなぜか消えてしまいました。どうすれば復活するでしょうか？またデータフアイルを添付していただけないでしょうか？

[zue10565]

[adachitech7 · Accepted solution]

@zue10565 さん、

履歴のバーが消える原因はちょっと分からないのですが、目的のフィーチャーを右クリックして「ここに履歴マーカーをロール」を選択すると、その位置まで履歴をロールバックすることが可能です。一度お試しください。

データも添付しておきます。

[zue10565]

すみません。コンポ－ネント13v9v1を添付していただけるでしょうか？

[adachitech7 · Accepted solution]

v2はv1を変更して保存したものです。v1はインポートした時点のものなので添付していただいたデータと全く同じになります。何か問題があるようでしたら調べてみますよ。

[zue10565]

何度もすみません。このロフトですが赤丸の部分が交差していないためエラ－が出るのですが赤丸を拡大してスケッチ面にプロジェクト-交差で交差点を見つけてスケッチしましたがこのようにエラ－が出てしまいます。たぶん先生の指摘されたレ－ルのスケッチが悪さをしているように思うのですがよろしくお願いいたします。

[zue10565]

[adachitech7 · Accepted solution]

@zue10565 さん、

スケッチ23を基準にして、スケッチ39は修正、スケッチ10は新たに描き直しにしました。

動画をご参考に。

[zue10565]

このロフトですがまた「レ－ルがスム－ズではありません」のエラ－がでています。このスケッチ57は何気なく描いたスプライン曲線で曲率表示してもスム－ズのように見えます。obara先生の動画を見ると先生も何気なく描いているようですが曲率表示はスム－ズですね。何が違うのでしょうか？たぶんG2接続にすればいいのだと思いますがスプライン曲線をG2接続で描く方法を教えて下さい。
