1. 本体 緑色と クランク 赤色を、回転でジョイントしました
2. シリンダーボトム 黄色と、本体 緑色を回転でジョイントしました。
3. クランク 赤色と、シリンダ 黄色を回転ジョイントしました。
残りは黄色のシリンダーボトムとシリンダを、スライドさせたいですが、スライダジョイントしますと競合がでてしまいます。
良い方法ありますか？
ジョイントの競合の回避
データを添付、共有していただくことは可能でしょうか。
データをいただければ確認してみます。
データありがとうございます。
黄色の部品の横方向の位置がズレているのが原因のようです。
回転ジョイントから円柱状ジョイントに変更して回転と横スライドをできるようにしてから、
赤と黄色を回転ジョイントしたエラーなくできました。
動画とデータを添付しますので、参考にしてください。
※追記
私が作成している間に @hide-wada さんが回答されていたようですね。
投稿してから気づきました。
解決済み
横方向の位置がズレていたのだと思います。
頂いたデータのときの距離関係とジョイントした後の位置関係の画像です。
黄色と緑を合わせるときにオフセット15mmではなく、15.5mmで合わせれば「回転」でもエラーにならないです。動画を参考にしてください。
@to586934 さんは、他の3DCADの経験もありますでしょうか。
Fusion360の場合は、軸と軸を合わせるという考え方ではなく、ジョイント原点とよばれるポイント（点）で合わせるため、
ジョイント原点とジョイント原点の位置が他のジョイント関係から合わせられないとエラーになってしまいます。
今回は黄色の穴の中心と赤の棒の中心で回転ジョイントをつけようとした際に、位置関係がズレていたためエラーとなっていたのを、「回転」から「円柱状」に変更して横方向にも動くようにしてジョイントする方法と、オフセット距離を15mmから15.5mmに変更してジョイントする方法を紹介しました。
くどい、しつこい説明になるかもしれませんが、先ほどの投稿に関して、動画もつくってみましたので、参考にしてください。
説明用に極端に位置をずらしていますが、今回、少しだけ位置がズレていたためエラーとなっていました。
@to586934 さんへ こんにちは
既に解決されていますが、根本的な問題があるように思います。
① 本体１とクランク１が交差している。
② クランク１の外寸は、64㎜と正しく寸法が入力されている。
③ 本体１の内寸は、63.667㎜となっている。

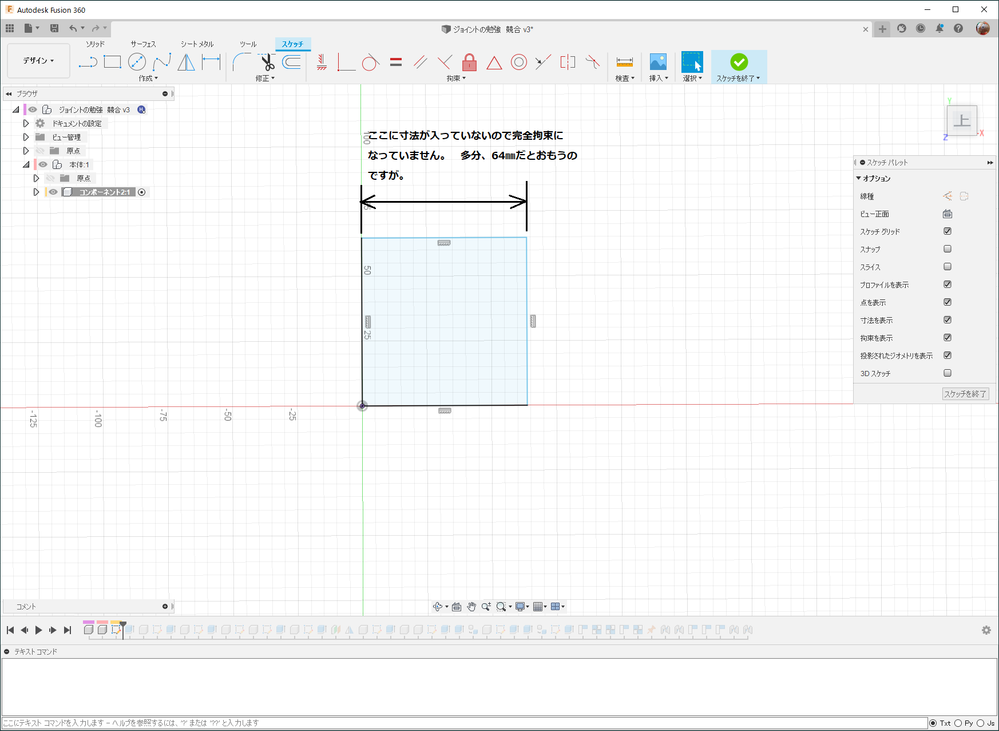

原因は、本体１のスケッチ本体１の底面のスケッチに寸法が入っていない為、寸法値が固定されていません。
ここに寸法を64㎜と入力し寸法固定をします。
他のスケッチを見ましたら、寸法が入っていない状態ですので、何らかの操作等でスケッチで書いた形状が
崩れてしまう事があります。 スケッチで書いた図形は寸法を入れて完全拘束（線が黒色）になる様にしましょう。
後で、スケッチに寸法を入れて再度添付したいと思います。 少しお待ちください。
後は、@TerukiObara さんが、書かれている様に、ジョイントの位置(-15.5mm)を合わせれば、
ジョイント（回転）で大丈夫です。
このままだと、回転してしまい、シリンダ１とクランク１がぶつかってしまいますので、
ぶつからないように回転に制限を付けます。 右クリックでジョイントの制限を編集をクリックして角度を入れます。
ファイルは添付いたしますので、参考にしてみてください。
本体１の内側を計測すると、63.667mm
クランク１の外側を計測すると、64.000㎜
タイムラインのスケッチ１に戻り、右クリックでスケッチ編集→64㎜と入力
内側同士を計測すると64.000㎜に これでOK
折角なので、クランク１とシリンダ１がぶつからないように回転に制限を付けます。
該当するジョイント（回転１）を右クリック→ジョイントの制限を編集を使います。
@TerukiObara さん、ありがとうございました。
