交差曲線実行時のエラーについて

[Anonymous]

ロフトを実行するため、交差曲線を使用してガイドレールを作成しようとしているのですが

「サーフェスの投影に失敗しました。サーフェスまたはベクトルを確認してください。」

とエラーメッセージが出ます。

ちなみに交差曲線のメニューで指定する曲線または面は、一度交差曲線で変形させたスプラインです。

言い換えると交差曲線で求めたラインに再び交差曲線を実行しようとしています。

それが原因なのでしょうか？どうか一つ、 お知恵をお貸しください。

[kandennti]

uba_zameさん　こんにちは

問題を再現する事に時間がかかります。問題となる部分だけで構わないので

アーカイブを添付して頂くのが、解決への近道です。

[Anonymous]

kandennti様

返信ありがとうございます。

アーカイブとは履歴のことでよいのでしょうか？

とりいそぎ余計な部分は削除したファイルを添付いたしました。

一度ご確認いただけましたら幸いです。

[adachitech7]

交差曲線を作るときの各曲線の投影方向はスケッチを描いた平面の法線方向となります。

今回の場合、スケッチ85とスケッチ92を描いた平面が同じ方向を向いていて、どこまで行っても交差しないのがエラーの原因かと思います。

スケッチ92の線分を含む平面を再定義して、そこに再度曲線を描いてみてください。

交差曲線はなかなかイメージしづらいのですが、結局は曲線を押し出してサーフェスを作っているのと同じです。サーフェスが交わらなければ交差曲線も作れないという訳です。

[Anonymous]

adachitech7様

返信ありがとうございます。

交差曲線の投影の意味が少しわかった気がします。

自分の作ったファイルの曲線ではいつまでたっても交わりませんね。

そこでスケッチ９２を下面と左面のそれぞれで再定義して交差曲線を実行してみました。

今までのようにエラーは発生しなかったのですが、ロフトのレールとして使用するには

寸足らずなラインが作成されてしまいました。

下方向からの投影と左方向からの投影なので、当たり前の結果ではあるのですが。

曲線に添わせるにはどの方向から投影を意識すればよいのでしょうか？

よろしければどうか一つ、 お知恵をお貸しください。

[adachitech7]

動画を作ってみました。

今描かれているスケッチ85は外側に膨らみすぎているため、交差曲線を作ったときにどうしても途中で切れてしまいます。

なので新しい曲線を描き直しました。

[KAREN.HZ]

@Anonymous さん

こんにちは！コミュニティへようこそ～

解決策になった、または参考になった回答を「解決策として承認」お願いいたします、他の方のご参考にもなります。
よろしくお願いします。

[Anonymous]

adachitech7様

返事が遅くなり申し訳ありません。

添付していただいた動画を参考にやってみたのですがなかなかうまくいきません。

それらしいところまではすすめるのですが、いざ作成したラインをガイドにしロフト機能を実行すると

エラーになります。

交差曲線にて作成したラインですが、拡大していくと先がつながっていないように見えます。

これが原因の一つなのでしょうか。

いろいろ模索してみたのですが降参です。

どうかお知恵をお貸しください。よろしくおねがいします。

[Anonymous]

追記

一度やりなおしてみました。

今度は交差曲線で作成したラインはつながっています。

しかしやはりロフト機能を実行するとエラーになります。

連投すいません。

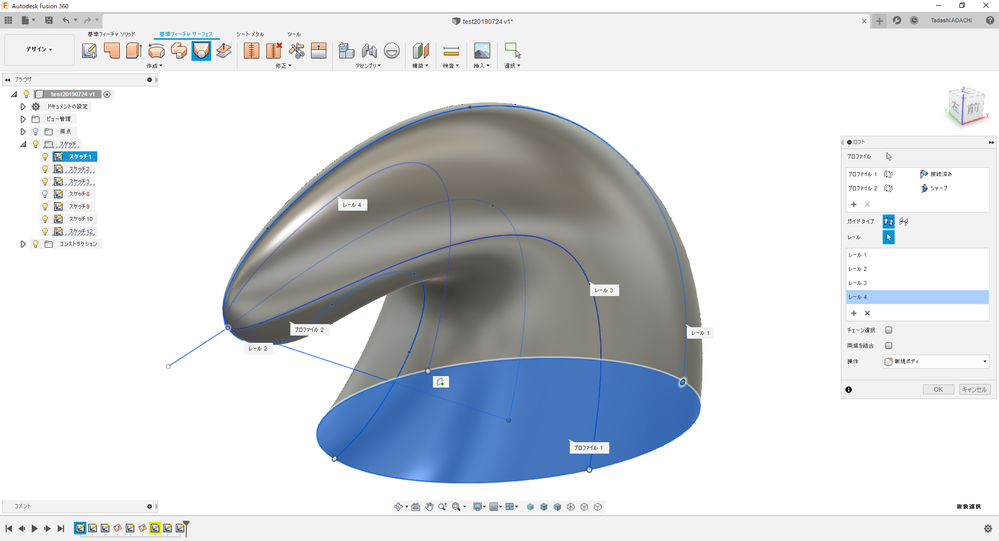

[adachitech7 · Accepted solution]

スケッチが一致しているように見えてずれてしまっているところが何か所かあります。

これらを修正するとロフトを作成可能となります。

[Anonymous]

adachitech7様

いつもご丁寧な説明ありがとうございます。

やっと完成させることができました。とてもうれしいです。

当方、3Dの初心者で、ここで教えてもらうことがすべて目から鱗の連続です。

なるべく自分の力で解決したいとは思うのですが、どうしてもわからないときは

お知恵をお貸しください。本当にありがとうございました。
