インベンターの図面上でできる稜線の非表示は、Fusion360では、できませんでしょうか？

[emiko]

中央職業能力開発協会のテクニカルイラストレーションの例題を、

Fusion360で解答したい時、

図面上の1部の稜線の非表示をしたいのですが、できません。

インベンターの図面上でできる稜線の非表示は、Fusion360では、できませんでしょうか？

インベンター2020のデータと共に、添付しております。

ご教示いただけますと幸いです。

[TerukiObara]

Fusion360では、接線エッジ（稜線）であれば非表示にできますが、接線でない場合にはエッジ（稜線）を非表示にはできないと思いますね。

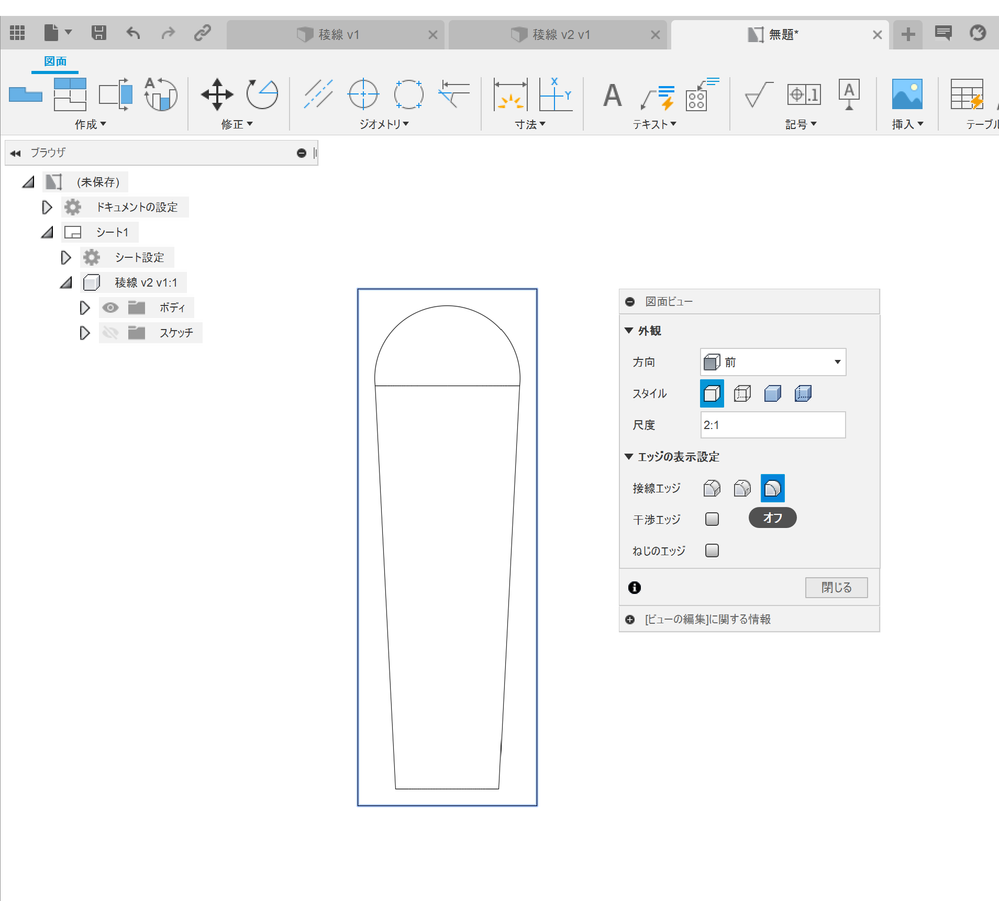

配置した図をダブルクリックするとエッジ（稜線）の表示設定が行えます。

[TerukiObara · Accepted solution]

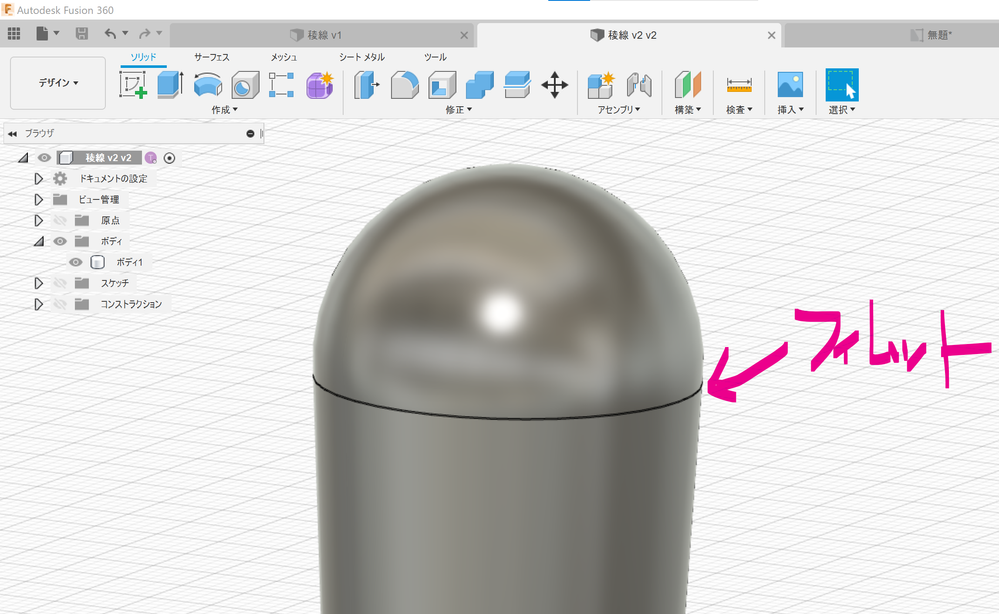

本来の質問と違うと思いますが、球と円筒の間のエッジ（稜線）にフィレットを入れて接線連続にしたら、図面でエッジ（稜線）を非表示にできました。

[hide-wada]

@emiko さんへ　こんにちは

@TerukiObara さんが書かれているように、普通には出来ないと思います。

稜線の非表示の様に見せる方法の一つですが、

断面図を書いて、ハッチングを消してみました。　（形状は維持しています）

[emiko]

とりあえず、わたくしも、フィレットしかないかなと考えていたところでした。

ありがとうございました。
