Hallo zusammen,
ich habe gerade angefangen mit Fusion 360 zu Zeichnen,und habe ein Problem bei einem Gelenk und bräuchte einen Denkanstoß.
Die beiden Bolzen sollen in den beiden Langlöchern geführt werden, damit die Greifer auf und zu gehen.
Die hinteren Bolzen sind als Umdrehung in der Z Achse eingefügt, was auch funktioniert,
nur das andere will nicht funktionieren.
Gruß Dominik
Hallo Dominik
hast de es mal mit dem Gelenk Schieberegler versucht ?
Wenn du nicht weiter kommst , kannst du gerne die Datei mit uns teilen , dann können wir uns das mal genauer anschauen.
Viele Grüße
Sascha

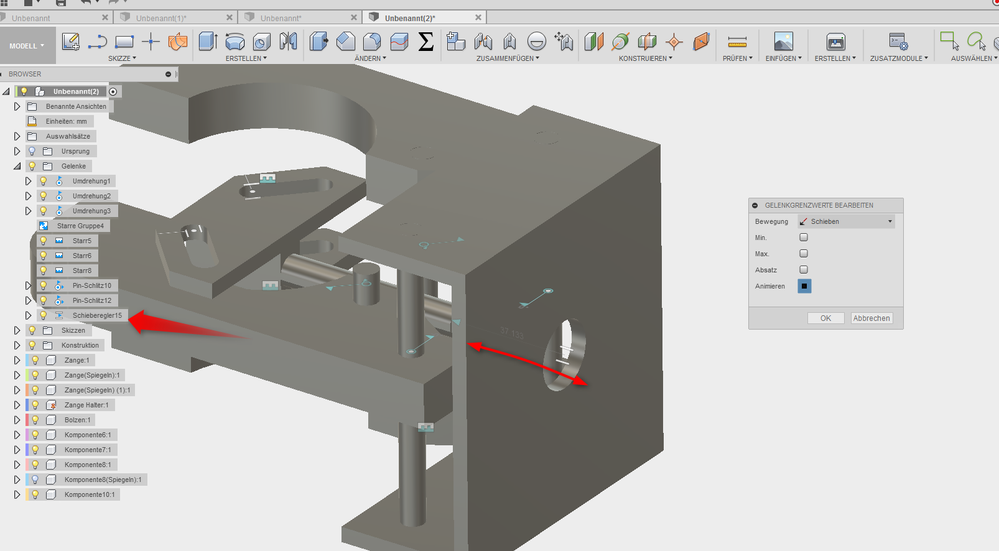

Die Bewegung in den Langlöchern geht jetzt, habe das irgendwie mit Pin-Schlitz und Gelenkgrenzwerte hinbekommen.
Jetzt habe ich das Problem dass die Welle sich nicht Zentrieren lässt, bei linearer Bewegung dreht die sich zur seite weg.
Nimm noch ein Gelenk für die hintere Führung... Schieberegler sollte hier passen.
In der Simulation von Grenzwerte geht alles, aber nach Bestätigen kann man nichts mehr Bewegen.
Macht das einen Unterschied in welcher Reihenfolge man was anwählt?
Ich hab mal die starren Gelenke raus genommen und dann geht es.
Klasse 😉 das sieht ja echt gut aus. Ich hatte in den letzten Tagen kaum Zeit mit deiner Baugruppe zu befassen, ich war aber auf einem ähnlichen Weg.
Das gibt ein Kudo für Bela
Gruß Sascha
Danke für die Hilfe.
Das ist garnicht so einfach mit den Gelenken.
Die Funktion ist jetzt gegeben, aber es werden Fehler in den Gelenken angezeigt,muss ich nicht Verstehen.
Ich habe mein Problem gelöst.
Das Bauteil habe ich komplett neu erstellt, mit Lagern,Sicherrungsringen etc. wie man es auch Bauen würde.
Dann Seite B Gelenk hinzugefügt und gleiche Problem wie vorher, Konflikte an allen Ecken. 😞
Nach mehreren versuchen an den Gelenkeinstellungen hatte ich dann aufgegeben.
Heute habe ich Seite A versucht und es hat sofort funktioniert.
Die Lösung ist:
bei Seite A Gelenk = Pin-Schlitz -> Fläche 1 und bei Fläche 3 den Mittelpunkt vom Langlochanfang, bei Bewegen -> Schieben = Benutzerdefiniert und dann die Kante von dem Langloch anwählen
und es funktioniert, da beide Flächen auf der gleichen Höhe sind.
bei Seite B Gelenk = Pin-Schlitz -> Fläche 2 und Fläche 3 den Mittelpunkt vom Langlochanfang, bei Bewegen -> Schieben = Benutzerdefiniert und dann die Kante von dem Langloch anwählen
und zum Schluß bei Z-Versatz die Differenz von Fläche 2 zu Fläche 3 eingeben.
So sind für das Programm beide Flächen auf einer Höhe.
Hoffentlich habe ich das so einigermaßen verständlich beschrieben.
Fast vergessen, die Gelenkgrenzwerte habe ich noch an die Langlöcher angepasst.
Gruß Dominik
