Skizzenanalyse?

[mc.waeffele]

Hallo erstmal, von Inventor her kenne ich die Skizzenanalyse ja schon. Aber wie sieht das denn in Fusion aus? Ich hab da noch nichts gefunden.

Warum frage ich danach, ich verwende ab und zu DXFs die ich aus dem Netz downloade. Manches kann ich in Inventor weiter verarbeiten, zu einem Solid machen um es  anschließend in eine STL für den 3D Druck zu konvertieren. Manche DXFs gehen aber in Inventor doch nicht immer, daß geht dann aber dafür wieder in Fusion. Dennoch sind nicht immer alle Konturen der DXFs einwandfrei geschlossen. Manche kann man von Hand an den Knotenpunkten zusammenfügen, sofern man diese mit einem guten Auge oder per Zufall findet. Dennoch würde ich dazu eine Skizzeanalyse dazu bevorzugen. Gibt es diese überhaupt in Fusion oder finde ich die einfach nicht?

Oder muß man das irgendwie anderst handhaben um die Konturen schließen zu können, damit man die Fläche zur Extrusion anwählen kann?

[pawel.potyrala]

Hallo @mc.waeffele,

vielen Dank fürs Posten!

Das folgende Zusatzmodul kontrolliert, an welcher Stelle die Skizze nicht richtig geschlossen ist: Sketch Checker.

Gib mir kurz Bescheid, ob es hilft. Danke!

Mit freundlichen Grüßen,

[mc.waeffele]

Hallo Pawel, ich hab das Tool mal installiert, aber jetzt kommt diese Meldung wie im Bild.

Was mache ich falsch?

[wolleiri]

aktiviere zuerst deine Skizze > "Skizze bearbeiten" und klicke anschließend auf "Check Sketch"

[g-andresen]

Hallo Michael,

ich habe diese Fehlermeldung auch schon einige Male gehabt.

Manchmal klappt es später, oft aber auch nicht.

Darum verwende ich nur noch die manuelle Methode:

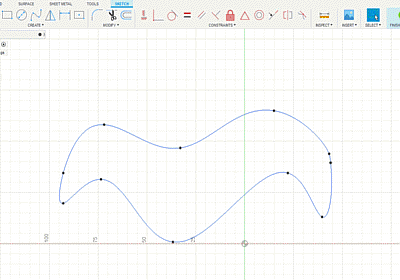

Skizze reparieren

Meist reichen dafür 2 Linien. Man muss allerdings sicherstellen, dass sich alle Elemente auf der Skizzenebene befinden.

Gruß

günther

[mc.waeffele]

Verstehe ich das richtig? Ich ziehe einfach zwei Linien die etwas außerhalb der Kontur sind. Dann schiebe ich die in der Skizzenbearbeitung so über die Kontur, daß eine geschlossene Fläche angezeigt wird. Und dort wo keine geschlossenen Fläche markiert ist muß die offene Kontur sein?

[TrippyLighting]

Korrekt!

[mc.waeffele]

Okay, dann hab ich das soweit hier mal als Z richtig verstanden. Nur funktionieren tut das auch nicht richtig.

Da kann ich die Linien hin und herschieben wie ich möchte. Da wo man die offene Stelle der Kontur

vermuten könnte finde ich einfach keine offene Kontur.

Ich lade die DXFs hier mal als Zip Datei hoch, vielleicht kann sich das mal jemand anschauen und selber mal

probieren?

Im Grunde warte ich noch auf eine Antwort von Pawel, der mir ja zu dem Plugin geraten hat und warum das nicht geht.

[wolleiri]

Die Probleme lassen sich recht einfach mit Inkscape lösen.

- dxf in Inkscape öffnen

- ganze Figur mit Maus-Rechteckauswahl markieren

- Reiter "Pfad" vereinfachen klicken

- dann das Knotenwerkzeug mit F2 aktivieren und nochmals die ganze Figur mit Maus-Rechteckauswahl markieren

- in der Werkzeugliste oben den Button "gewählte Knoten vereinigen" klicken

die Aktionen "vereinfachen" und "vereinigen" benötigen bei großen Projekten etwas Zeit ;-))

dann Datei speichern unter entweder als .dxf oder .svg

siehe Anlage

Gruß Wolfgang

[mc.waeffele]

Hallo Wolfgang, daß wäre sicherlich auch eine Lösung, aber dann habe ich bald soviel Softwares auf dem PC installiert, daß ich nicht mehr weiß was ich mit welchem wie und wo und was verarbeiten kann und muß. Da wird man langsam echt meschugge davon. Nichts für ungut!

[g-andresen]

Hallo Michael,

ich habe versucht, die Fehler über "meine" Methode zu isolieren. Gelungen ist mir das (dauerhaft) nur bei der Spinne.

Lücke

Bei den anderen gab es keinen dauerhaften Erfolg. Nach dem "scheinbaren" Schließen einer Lücke bzw. Einfügen einer neuen Linie trat nach dem Entfernen der Prüflinien der Fehler wieder auf.

Ich konnte, wie @wolleiri  auch die Fehler in einer externen Anwendung (V-Carve) beseitigen.

Das ist für mich auch die Methode der Wahl, wenn es nicht auf die Schnelle mit 2 Linien klappt.

Wenn du kein 3-D-Modell brauchst, kannst du die Skizze in der aktuellen Form auch im CAM-Modul (Manufacture/Fertigen) zum Erstellen von Fräskonturen einsetzen.

Im Laufe der Jahre sind mir schon häufig Skizzen dieser Art, meist aus unbekannter Quelle, zur Prüfung zugeleitet worden. Solange es dann "echte" Lücken sind, hat man ein Chance auf Abhilfe.

Wenn aber Doppelungen und Überlappungen vorliegen, wird es schon deutlich schwieriger.

Auch der Sketch Checker (hatte ich mir noch mal zum Testen installiert) konnte mir keine Dienste leisten.

Gruß

günther

[mc.waeffele]

Hallo Günther, daß mit der Spinne habe ich auch hinbekommen. Aber genauso wie Du jetzt probiert hast hat das mit den anderen Skizzen nicht funktioniert. Auch kam ich auf die Idee die DXFs in CorelDraw zu öffnen, dort nach doppelten oder überlappten Linie zu suchen um dann von dort aus mit der ältesten AutoCAD DXF Version 2.5 zu exportieren.

Das hat schon so oft und gut fürs Inventor 2017 funktioniert gehabt und ich konnte dann dort Volumenkörper erstellen die ich dann wieder ins STL Format zum 3D Drucken exportiert habe.

Naja, DXF ist halt auch nicht immer gleich DXF!

[mc.waeffele]

Schade, daß sich Paweł Potyrała zwecks dem Plugin noch nicht gemeldet hat!

[g-andresen]

Hallo Michael,

nur zur Information:

Jeder Punkt = 1 mögliche Unterbrechung

Gruß

günther

[mc.waeffele]

Hallo Günther, aha, dann geht das ja mit dem Plugin wenn das so wie auf Deinem Bild angezeigt wird. Wie geh ich denn da nun weiter vor? Bei Inventor kenn ich ja die Vorgehensweise, aber bei Fusion leider nicht.

[g-andresen]

Hallo Michael,

wie ich oben geschrieben habe, stellt jeder Punkt einen "Verdachtsfall" dar.

D.h., man muss jeden Verdachtsfall "untersuchen", ob wirklich eine Lücke vorhanden ist und die dann durch Zusammenführen von Punkten oder eine zusätzliche Linie beseitigen. Wenn´s dann nicht klappt, weiter zum nächsten Punkt.

Für mich ist dieses Tool schlicht ungeeignet.

Gruß

günther

[mc.waeffele]

Naja, dann ist dieses Plugin vermutlich nur zur Anzeige von Problemen da und kann da nichts korrigieren so wie das in Inventor gehen kann. Aber auch in Inventor geht das nicht immer über die Skizzenanalyse. Ich muß mal versuchen ob ich die DXFs Problemkinder in CorelDraw verbessern kann, vor allem mit weniger Knotenpunkten. Und dann schau ich mal ob ich es dann in Fusion besser hinbekommen kann, ansonsten werden solche Problem DXFs einfach wieder gelöscht.

[g-andresen]

Hallo,

ich bin davon ausgegangen, dass du keine weitere Anwendung benutzen wolltest.

Wenn du aber schon mit Corel arbeitest, könnte ich mir vorstellen, dass eine Möglichkeit, wie @wolleiri  sie beschrieben hat, dort auch verfügbar ist.

Gruß

günther

[mc.waeffele]

Ich wollte nur keine weitere Software zu der installieren die ich eh schon habe.

[mc.waeffele]

Nun gut, jetzt hab ich mir das mal mit dem Inkscape doch angetan und installiert. Soweit so gut funktioniert das und ich bekomme eine Fläche dann im Fusion auch hin und kann ein Solid draus machen.

Aber wie in Gottes Namen schaffe ich es in Inkscape die Seitenansicht von Hochformat auf Querformat zu stellen?
