Hallo zusammen,



kann mir jemand sagen wie ich messen kann, ob sich die Abschlüsse beider Halter auf derselben Höhe befinden(siehe Bild)? Oder wie man das direkt so konstruiert, dass beide Arme oben fluchten?



Ich hoffe ich habe mich verständlich ausgedrückt!InkedFusion_LI.jpg

0 „Gefällt mir“-Angaben
Akzeptierte Lösungen (3)
1.216Aufrufe
13Antworten
Antworten (13)
Nachricht 2 von 14

mango.freund
Advisor
Advisor

Hallo @pia.wachtfeidl

sicher hast du fuer deine arbeit eine skizze -- oder zwei?

die beassung ist zum ursprung gemacht ? in beiden faellen gleiche basis? -- dann gibt es keine probleme.

bess ist es allemal, wenn du deine arbeit exportierst auf deine festplatte und unten bei der blauen wolke frei- reingibst.

dann werden wir uns das mal anschauen.

lg mango



0 „Gefällt mir“-Angaben
Nachricht 3 von 14

g-andresen
Consultant
Consultant

Hallo,

mit der Funktion "Messen" kann man das nach Anklicken der Flächen im Menü  "Messen" und auf dem Display sehen.


Gruß

günther

0 „Gefällt mir“-Angaben
Nachricht 4 von 14

pia.wachtfeidl
Contributor
Contributor

Hallo, danke für deine Hilfe. Leider habe ich das sehr unsauber konstruiert. Aber siehe selbst:) Gibt es noch eine Möglichkeit die Konstruktion nachträglich an die Basis zu legen?



Grüße

0 „Gefällt mir“-Angaben
Nachricht 5 von 14

pia.wachtfeidl
Contributor
Contributor
Akzeptierte Lösung

Danke auch für den Tipp mit dem "Messen"

0 „Gefällt mir“-Angaben
Nachricht 6 von 14

g-andresen
Consultant
Consultant
Akzeptierte Lösung

Hallo,


@pia.wachtfeidl wrote:

  nachträglich an die Basis zu legen?




...wenn du sagst, was damit gemeint ist, wird es leichter, eine Antwort zu geben.



Gruß

günther

0 „Gefällt mir“-Angaben
Nachricht 7 von 14

mango.freund
Advisor
Advisor

nun, da hat aber einer probleme  -- und gar nicht so wenige!

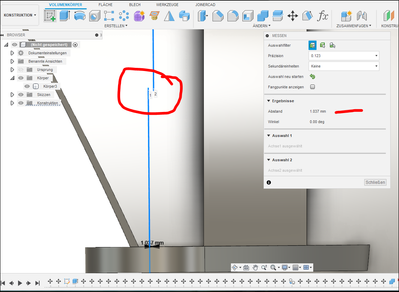

Unbenannt4.PNGUnbenannt3.PNGUnbenannt2.PNGUnbenannt1.PNGUnbenannt.PNG   Wenn man weiss wo gedrueckt/gestossen/gefeilt und gehaemmert werden kann --- ja dann --- kann man alles hinbekommen. lg mango



0 „Gefällt mir“-Angaben
Nachricht 8 von 14

mango.freund
Advisor
Advisor
Akzeptierte Lösung

voila, nur ne kleine unsauberkeit  --- das kriest du sicher hin

lg mango



0 „Gefällt mir“-Angaben
Nachricht 9 von 14

pia.wachtfeidl
Contributor
Contributor

Vielen, vielen lieben DANK!!!!



Wie hast du diese grüne Fluchtlinie dargestellt bekommen.?



Mit Basis habe ich mich verschrieben und meinte eigentlich Ursprung: Kann man nachträglich eine Konstruktion wieder an den Ursprung legen?



Großes Dankeschön!!!



Ich versuche das jetzt anhand der Time-Line nachzuvollziehen!





0 „Gefällt mir“-Angaben
Nachricht 10 von 14

g-andresen
Consultant
Consultant

Hallo,


@pia.wachtfeidl wrote:



 Kann man nachträglich eine Konstruktion wieder an den Ursprung legen?






Dafür gibt es aus meiner Sicht keinen Grund.



Gruß

günther

0 „Gefällt mir“-Angaben
Nachricht 11 von 14

mango.freund
Advisor
Advisor

servus @pia.wachtfeidl  die gruenen linien findest du unter "konstruieren" -"achse"

schau mit wie wenig aufwand deine arbeit noch moeglich ist. beim nachmessen der bohrungshoehe habe ich einen unterschied zu dir -- und ja ich hab dein teil zum ursprung gesetzt, aber wundere dich nun nicht wenn es springt bei veraenderungen -- ist aber auch kein problem. versuch kuenftig die skizzen auch zu verwenden.auch die vielzahl der movebewegungen brauchst du nicht alle.

lg mango


0 „Gefällt mir“-Angaben
Nachricht 12 von 14

pia.wachtfeidl
Contributor
Contributor

Vielen vielen lieben Dank. Das hat mir sehr geholfen!

0 „Gefällt mir“-Angaben
Nachricht 13 von 14

pia.wachtfeidl
Contributor
Contributor

Danke trotzdem für die Hilfe

0 „Gefällt mir“-Angaben
Nachricht 14 von 14

g-andresen
Consultant
Consultant

Hallo,

Leider habe ich versäumt, meine Aussage in #10 zu erklären.

Das möchte ich jetzt machen.

Die Lage der einzelnen Teile auf dem Display spielt in der Phase ihrer Entstehung keine Rolle.

Man kann zwar Baugruppe an Baugruppe „kleben“ muss es aber nicht.

Ebenso wie bei eingefügten Teilen aus dem Datapanel oder aus Downloads (parts 4 cad, traceparts...) erfolgt ihre Verbindung über Gelenke.



Gruß

günther
