Konstruktionslinien verschieben nicht möglich

[midi-news]

hallo,

ich möchte Konstruktionslinien auf eine andere Ebene verschieben, um dort mit einer vorhandenen Linie Schnittpunkte zu erzeugen.

Ich kann den Befehl ohne Fehlermeldung ausführen, aber es passiert nichts.

Was ist die Ursache?

viele Grüße Michael

[wersy]

Hallo Michael,

verschieben auf eine andere Ebene lassen sich keine Linien.
Statt dessen kann man Linien auf eine andere Skizzenebene projizieren:

Auf in der neuen Skizze erscheinen dann die Linien rot:

Wie ich eben feststelle, geht das aber nicht mit Konstruktionslinien.

Aber bevor du weiterarbeitest, solltest du Skizze 13 einer Ebene zuordnen.

Gruß Michael

[g-andresen]

Hallo,

1. Zeige deinen Prozess bitte in einem Screencast.

2. Was willst du mit welchen Elementen erreichen?

Gruß

günther

[rewedesk]

@midi-news Wie @wersy schon angedeutet hat, kannst du entweder die Skizze komplett auf eine neue Ebene verschieben. Aber Achtung, willst du auf eine Konstruktionsebene verschieben, muss diese existieren bevor die Skizze erstellt wird.

 

Du kannst aber auch eine neue Skizze kreieren und dann Elemente einer anderen Skizze auf die neue Skizze kopieren.

 

Oder aber Elemente einer Skizze auf die neue Skizze projizieren. Bei Konstruktionslinien müssen die projizierten Linien dann aber wieder als Konstruktionslinien gekennzeichnet werden. Und wenn du diese verschieben/ändern willst, musst du die Projektionsverknüpfung dieser Linie löschen.

Gruß

Reiner

[WHolzwarth]

---

@wersy  schrieb:

... Statt dessen kann man Linien auf eine andere Skizzenebene projizieren:

Auf in der neuen Skizze erscheinen dann die Linien rot:

Wie ich eben feststelle, geht das aber nicht mit Konstruktionslinien.

---

Die meiste Arbeit wäre schon gemacht. Nun nur noch den Stil wieder auf Konstruktionslinie setzen.

Kurz danach: Ich leg' mich wieder hin. Der Reiner hat schon alles geschrieben .

[g-andresen]

Hallo,

schau mal, ob dir der Screencast weiterhilft.

Gruß

günther

[wersy]

Eben stelle ich fest, dass Projizieren doch mit Konstruktionslinien geht.
Du kannst aber auch nur die Schnittpunkte projizieren, und daran Konstruktionslinien zeichnen:

Gruß Michael

[midi-news]

zum besseren Verständnis, noch mal mein Anliegen.

ich möchte Schalen mit unterschiedlichen Maßen fräsen, und das als Möglichkeit nutzen mich näher mit Fusion zu befassen.

Den Workflow versuche ich so zu gestalten:

die Form der Schale besteht aus SPlinien.

Die SPLinien sollen durch Konstruktionspunkte bestimmt werden.

Da die Größenverhältnisse der unterschiedlichen Schalen gleich sind wollte ich eigentlich Parameter für die Maße verwenden, ist mir aber nicht gelungen, aber auch das Skalieren mit einzelnen Achsenfaktoren war nicht sehr erfolgreich.

Die Z-Ebene wurde auch mit verändert, was ich aber erst beim Fräsen bemerkte (z-Faktor=0)

Nun habe ich die Strategie für jede Schale eine eigene Zeichnung anzufertigen:

Erste Ebene Konstruktionspunkte für unten.

Diese Konstruktionspunkte auf eine Ebene darüber kopieren.

Die Konstruktionspunkte der zwei Ebenen dann mit SPlinien verbinden, um sie als Loft-Führungen zu verwenden.

Den Loft erstellen und dann die Schale erstellen.

Probleme habe ich aber beim Herstellen einer horizontalen/vertikalen Abhängigkeit der Loft Führungen, da die Konstruktionspunkte erst nach mehrmaligen Anklicken gefunden werden und dann ein falsches Ergebnis herauskommt. Ist dort Fusion zu träge?

Für Hinweise zur Verbesserung meines Ablaufes wäre ich sehr dankbar.

viele Grüße Michael

[g-andresen]

Hallo,

Da du an keinem Beitrag inhaltlich angeknüpft hast, ist es besser, wenn du den angestrebten Prozess in einem Screencast zeigst.

So verstehen wir die Situation wahrscheinlich besser, als in einer reinen Textdarstellung.

---

---

Gruß

günther

[gerd-z · Accepted solution]

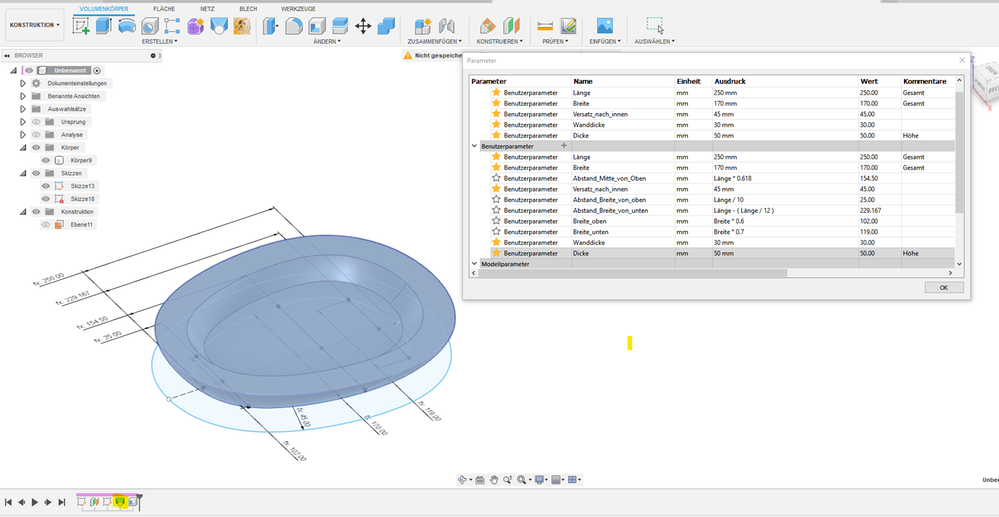

Hallo @midi-news , ohne die Anpassung bei der Erhebung wird das parametrisch nix, da das Tool Erhebung die neue Projektion nicht kennt. Leider kann sich die Erhebung die letzetn Werte nucht merken. Ich würde für die Erhebung  Richtung wählen. Parameter Startgewicht und Startwinkel  mal testen.

[midi-news]

hallo Gerd,

vielen Dank für die Lösung, ich werde das gleich mal umsetzen.

viele Grüße Michael

[gerd-z · Accepted solution]

Hallo @midi-news, anscheinend war die Projektion nicht verknüpft. Hier mal mit teilweise entfernten Paremetern und direkter Eingabe in die Skizze.

Gruß

Gerd

[midi-news]

hallo Gerd,

ich möchte SPlinien als Führungslinien für den Loft erstellen, habe aber ein Problem mit dem Erstellen einer senkrechten Abhängigkeit. was mache ich falsch?

viele Grüße Michael

[g-andresen]

Hallo,

Deine Führungsschienen befinden sich (90° verdreht) auf der (versetzten) XY-Ebene.

Wenn du für deine Schienen eigene Ebenen erstellst, wird die Sache übersichtlicher und einfacher.

Gruß

günther

[gerd-z · Accepted solution]

Hallo @midi-news, die senkrechte Abhänigkeit  der Spline erhälst du wenn die Versatzebene die beiden Profile 90° schneidet. Projektion Schnittmenge, dort zeichnest Du den Spline.

Gruß

Gerd

[midi-news]

hallo Günther,

ja, ok.

aber wie macht man das?

viele Grüße Michael

[midi-news]

ich kann zwar eine Versatzebene in der entsprechenden Achse erstellen, kann sie aber nicht an einem Punkt positionieren.

[g-andresen]

Hallo,

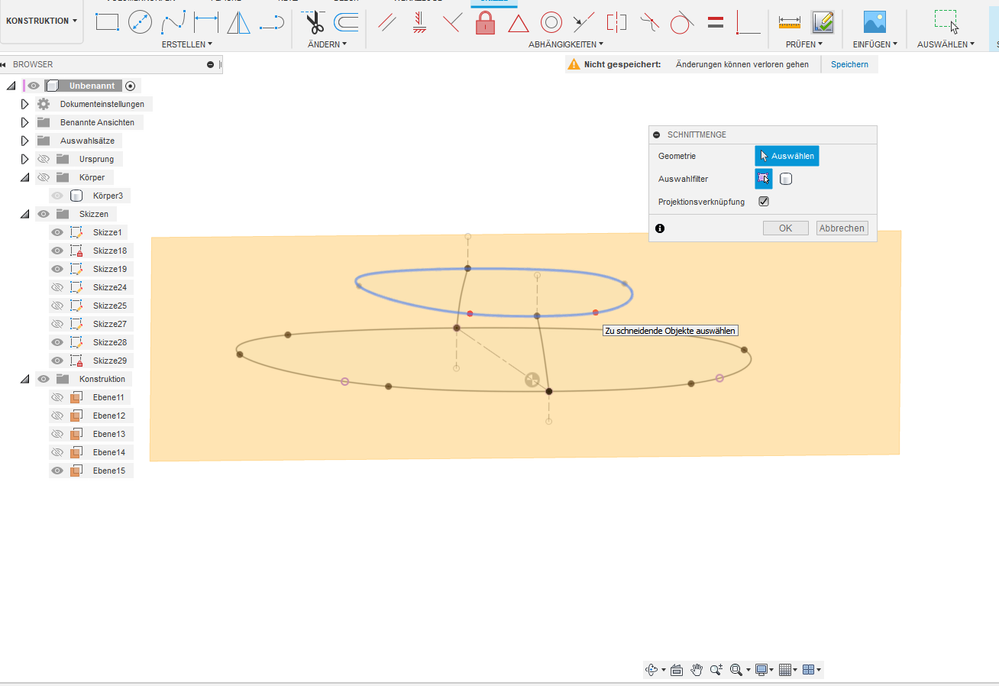

Zuerst erstellst du eine Ebene und darauf dann eine Skizze. In diese Skizze projizierst du dann mit "Projizieren" > "Schnittmenge" die Punkte für die Führungsschienen.

Hier ist noch mal ein Screencast dazu.

Gruß

günther

[midi-news]

hallo Günther,

vielen Dank. Die Letzte Aktion in deinem Screencast ist auch mein Problem.

Die Abhängigkeit der Führungslinie soll senkrecht sein, nicht waagerecht.

[gerd-z · Accepted solution]

---

@midi-news  schrieb:
ich kann zwar eine Versatzebene in der entsprechenden Achse erstellen, kann sie aber nicht an einem Punkt positionieren.

---

Wieso kannst Du das nicht an einem Punkt den Du vorab  bemasst hast positionieren ?  Den Abstand kannst du doch mit vorhandenen Maßen bestimmen.  Die ebene liegt exakt am Punkt Abstand_Mitte_von_Oben .
