Hallo,

Ich bin ganz neu im Konstruktionsbereich und auch in der Verwendung von Fusion.

Ich will einen Bolzenhalter konstruieren und bin leicht überfordert.

In den folgenden Abbildungen ist eine schematische Zeichnung zu erkennen.


Die Bodenplatte sowie eine Aufnahme für die Stäbe habe ich bereits erstellt bekommen. Wie kann ich jedoch die Stäbe erstellen sodass diese in die Aufnahme mit einem Winkel von 10-20 Grad kommen? Gerne kann auch am Ende des Stabs eine Verbindung zur Grundplatte sein, was die Stabilität erhöht.

Auf die Stäbe sollen Rollen mit Wälzlagern aufgepresst werden, sodass die Bolzen drehbar gelagert sind.

Für die Aufnahme eines Bolzens sind zwei dieser Aufbauten nötig.

Kennt sich jemand vor allem mit der Erstellung der schrägen Stäbe aus?



Vorab Vielen Dank für eure Hilfe!

0 „Gefällt mir“-Angaben
3.892Aufrufe
44Antworten
Antworten (44)
Nachricht 2 von 45

wersy
Mentor
Mentor

Lade doch mal hoch, was du bis jetzt erstellt hast.



Gruß Michael

0 „Gefällt mir“-Angaben
Nachricht 3 von 45

leonardwagner43
Explorer
Explorer

Ich weiß es ist recht wenig, aber mehr habe ich aktuell noch nicht hinbekommen.
Die Aussparung in der Grundfläche ist da, da in dieser Fett gesammelt werden soll.

Die Stabaufnahme habe ich rechteckig konstruiert, da dies für die Fertigung in meinen Augen angenehmer ist.

0 „Gefällt mir“-Angaben
Nachricht 4 von 45

wersy
Mentor
Mentor

Mit Stab meinst du vermutlich Welle.
Im Prinzip soll das wohl etwa so aussehen:






Willst du nun wissen wie man zeichnet, oder suchst du einen Konstrukteur?

0 „Gefällt mir“-Angaben
Nachricht 5 von 45

leonardwagner43
Explorer
Explorer

au, eine starre Welle auf welcher die drehbaren Wälzlager aufgepresst werden.

Ich suche kein Konstrukteur sondern würde gerne wissen wie ich das zeichnen kann.

Ich will mich fortbilden nur über bloßes ausprobieren habe ich es nicht hinbekommen eine solche Konstruktion zu erstellen.

Falls du mir sagen könntest wie ich so etwas zeichne wäre ich überaus dankbar 🙂

0 „Gefällt mir“-Angaben
Nachricht 6 von 45

WHolzwarth
Mentor
Mentor

Fragen dazu:

- Wie sieht der Bolzen aus? Abmessungen?
- Wie viele Bolzen sollen auf die Halterung?

- Was soll damit gemacht werden?

- Worauf kommt es an? Genauigkeit, Anlageflächen

Walter Holzwarth

EESignature

0 „Gefällt mir“-Angaben
Nachricht 7 von 45

leonardwagner43
Explorer
Explorer

Der Bolzen hat einen Durchmesser von 35 mm. Der Bolzenkopf hat einen Durchmesser von 50 mm. Die Länge (ohne den Kopf des Bolzens, da dieser nicht auf der Rolle aufliegen sondern anliegen soll) beträgt 270 mm. Nachfolgend ein Bild des Bolzens.


Auf die Halterung sollen acht Bolzen, wozu neun Wellen mit Rollen notwendig sind.

Während die Bolzen auf den Rollen sind soll mit Hilfe eines Schwammbretts Fett aufgetragen werden.

Die Genauigkeit der Auflagefläche muss nicht extrem sein. Es ist wichtig, dass der Abstand der Rollenmittelpunkte größer als 50 mm ist, da sonst nebeneinander liegende Bolzenköpfe gegeneinanderstoßen sofern diese gedreht werden.



0 „Gefällt mir“-Angaben
Nachricht 8 von 45

gerd-z
Advisor
Advisor

Hallo @leonardwagner43 , dafür braucht es im wesentlichen die Skizze der Seite (wie dein Beispiel) und eine Skizze  auf der Schrägen Ebene, die automatisch durch die Auswahl der Schrägen Fläche entsteht. Wichtig wie gut zentriert sollen die Bolzen aufliegen, welche Lager willst du verwenden. Im Beispiel Rillenkugellager 6002.






SK2.pngbolzen fetten.png

Gruß Gerd

Nachricht 9 von 45

wersy
Mentor
Mentor

@leonardwagner43  schrieb:

Ich will mich fortbilden nur über bloßes ausprobieren habe ich es nicht hinbekommen eine solche Konstruktion zu erstellen.

Falls du mir sagen könntest wie ich so etwas zeichne wäre ich überaus dankbar 🙂


Dann würde ich noch einmal von vorn anfangen, um von Grund auf das parametrische Zeichnen zu erlernen.
Parametrie bedeutet, nachträgliche Änderungen müssen nur mit Maßänderungen möglich sein.
Das funktioniert nur, wenn alle Skizzen Elemente eingeschränkt sind. Alle Linien müssen schwarz sein.

Die erste Skizze bezieht sich vorzugsweise auf den Ursprung. Bei symmetrischen Konstruktionen sollte man alles symmetrisch um den Ursprung aufbauen.
Hier bietet sich das Mittelpunkt Rechteck an:





1 Rechteck.jpg





Statt eine Schale aus einem Volumenkörper zu erstellen, extrudiert man lieber aus einer Skizze. Das hat den Vorteil, dass man Boden- und Wanddicke unterschiedlich dick machen kann.



Mit Versatz die Wanddicke:



2 Versatz.jpg

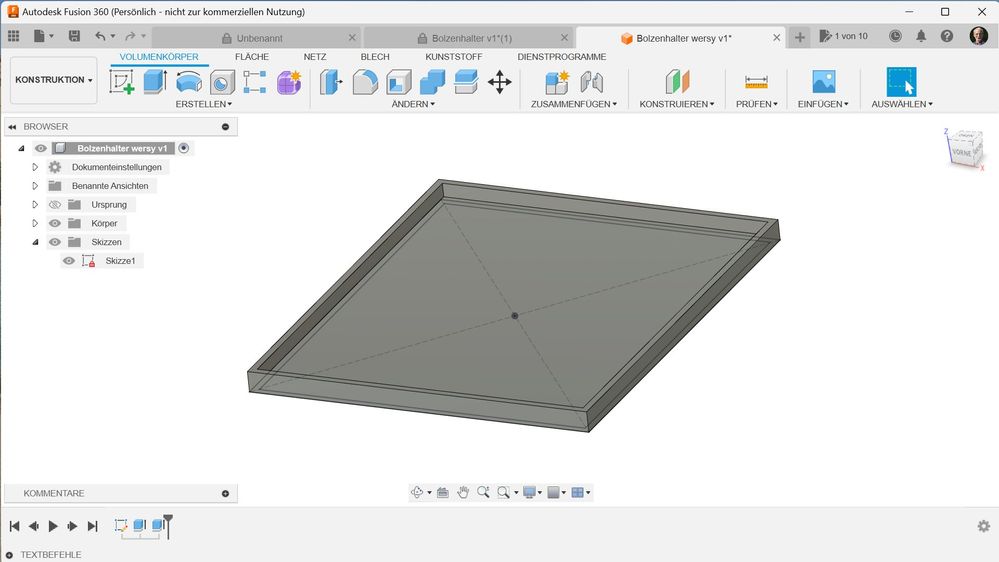

Boden und Wand unterschiedlich hoch extrudiert:



3 Extrusion Schale.jpg





Den Lagerbock würde ich als Querschnitt auf die Ebene im Ursprung zeichnen („Aufschneiden aktivieren).

Zunächst einen Bezugspunkt auswählen. Das geht mit Schnittmenge:



4 Schnittmenge 1.jpg





Dazu die innere Kante wählen, es entsteht ein roter Punkt:





5 Schnittmenge 2.jpg



Das Rechteck kann man erst einmal frei im Raum zeichnen und vermaßen:





6 Rechteck Lager 1.jpg



Dann mit dem „Horizontal/Vertikal“ Werkzeug das Rechteck auf gleiche Höhe mit dem Bezugspunkt bringen. Dazu Bezugspunkt und den Punkt im Rechteck anwählen:



7 Rechteck Lager 2 ausrichten.jpg



8 Rechteck Lager 3 ausrichten.jpg



Lager symmetrisch extrudieren:



9 Lager extrudieren.jpg



Ich denke, das ist für den Anfang schon mal umfangreich genug.
Wenn du alles nachvollziehen konntest, können wir gerne fortfahren.



In diesem Beispiel geht es nur um Fusion zu lernen.
Die Konstruktion wird ganz sicher anders aussehen.



Gruß Michael

Nachricht 10 von 45

leonardwagner43
Explorer
Explorer

Das ich zwei Skizzen benötige habe ich mir gedacht, jedoch war es mir nicht klar, wie ich den Ausgangspunkt der zweiten Skizze (Bolzen und Wellen mit Lagern) gewählt bekomme.

Die Lösung in der letzten Zeichnung ist quasi genau die die ich konstruieren will jedoch sollten die Wellen etwas weiter voneinander entfernt sein, sodass die Bolzen etwas tiefer zwischen den Rollen liegen.

Die Rollen die ich verwenden will haben einen Durchmesser von 50 mm. Das Wälzlager hat einen Durchmesser von 15 mm und sieht wie folgt aus:




0 „Gefällt mir“-Angaben
Nachricht 11 von 45

leonardwagner43
Explorer
Explorer

Wow, Vielen Dank für die sehr gute Erklärung.

Einige der Funktionen habe ich noch nie gesehen (bin noch recht neu bei Fusion). Ich konnte die Schritte nachvollziehen und habe die Funktionen in Fusion ausprobiert.

Gerne nehme ich weitere Konstruktionstipps an, welche zur Erreichung meines Ziels führen 🙂

0 „Gefällt mir“-Angaben
Nachricht 12 von 45

gerd-z
Advisor
Advisor

Ui, dann wird  die Vorrichtung ja ganz schön üppig.




0 „Gefällt mir“-Angaben
Nachricht 13 von 45

leonardwagner43
Explorer
Explorer

Darf ich fragen, wieso du nicht jeden Platz belegt hast?



0 „Gefällt mir“-Angaben
Nachricht 14 von 45

wersy
Mentor
Mentor

@leonardwagner43  schrieb:

Darf ich fragen, wieso du nicht jeden Platz belegt hast?




Vermutlich damit die Bolzen nicht gegenläufig drehen, wenn die Fettplatte über mehrere Bolzen gleichzeitig streicht.

0 „Gefällt mir“-Angaben
Nachricht 15 von 45

wersy
Mentor
Mentor

@leonardwagner43  schrieb:

Wow, Vielen Dank für die sehr gute Erklärung.

Einige der Funktionen habe ich noch nie gesehen (bin noch recht neu bei Fusion). Ich konnte die Schritte nachvollziehen und habe die Funktionen in Fusion ausprobiert.

Gerne nehme ich weitere Konstruktionstipps an, welche zur Erreichung meines Ziels führen 🙂




(in "Meine Videos" anzeigen)



Daran soll es nicht mangeln.

Bei diesem Projekt würde ich mir zuerst eine Übersicht verschaffen wollen, welche Achsabstände sich bei welchen Rollen ergeben, um die optimale Anordnung zu ermitteln.

Dazu eignet sich die Parametrie mit den Abhängigkeiten ganz hervorragend.


Mit dem verwendeten Bildschirm Rekorder (Xbox Game Bar) wurde leider das Öffnen der Registerkarte nicht aufgezeichnet. Mein üblicher Rekorder Clipchamp hat einfach nicht funktioniert.



Im ersten Schritt wird das Symmetrie Werkzeug angewendet. Beide Kreise sind nun symmetrisch zur Mittelachse ausgerichtet, und halten die gleiche Höhe.



Mit dem „Gleich“ Werkzeug wird der Durchmesser des rechten Kreises abhängig vom linken Kreis.



Das „Horizontal/Vertikal“ Werkzeug zwingt den Bolzen in die Mitte.



„Tangente“ bringt den Bolzen zur Rolle.



Nun kann man Abstände und Durchmesser beliebig ausprobieren.



Nachricht 16 von 45

leonardwagner43
Explorer
Explorer

Aus diesem Grund würde ich einen kleinen Abstand zwischen den Rollen berücksichtigen, sodass jeder Slot genutzt werden kann

0 „Gefällt mir“-Angaben
Nachricht 17 von 45

WHolzwarth
Mentor
Mentor

Ich habe auch mal an dem Ding rumgespielt.

Ich bewundere alle Leute, die mit Fusion 360 komplexe Baugruppen zammbringen. Ich hab' da gewaltige Probleme.

So weit bin ich gekommen.






Aber stabil sind die Constraints immer noch nicht, und bereits jetzt ist die Timeline unüberschaubar.
Vielleicht kann ja mal jemand mehr draus machen.

Mit Inventor hätte ich maximal 15 Minuten mit Constraints verbracht.

Walter Holzwarth

EESignature

Nachricht 18 von 45

leonardwagner43
Explorer
Explorer

Sieht doch echt gut aus.

Die Bolzen können unten jedoch frei sein
Also da ist keine Aufnahme im Profil notwendig

0 „Gefällt mir“-Angaben
Nachricht 19 von 45

leonardwagner43
Explorer
Explorer

Da ich aktuell etwas kränkel, werde ich mich ab dem Start der neuen Woche dran machen die Konstruktion fertig zu stellen und dann hoffe ich das hinzubekommen mit den ganzen Tipps von euch.

Vielen Dank!

0 „Gefällt mir“-Angaben
Nachricht 20 von 45

wersy
Mentor
Mentor

Hallo Walter,



das hat Hand und Fuß, da erkennt man auf Anhieb den erfahrenen Konstrukteur.
Die Verknüpfungen in Inventor fand ich selbsterklärend und übersichtlich, in Fusion tue ich mich immer noch schwer.



Gruß Michael



0 „Gefällt mir“-Angaben
