Fase an drei Seiten mit Schaftfräser

bjoern.hlb
Explorer
Explorer

Guten Morgen,



ich versuche verzweifelt die drei Fasen auf dem Bild zu fräsen, würde theoretisch mit dem Adaptive Clearing funktionieren, allerdings verletzt er mir dabei die rechte Stirnseite, diese hat keine Fase und soll auch nicht bearbeitet werden.



Bildschirmfoto 2021-12-24 um 07.31.08.png



Habt Ihr einen Tipp für mich?

Vielen Dank im Vorraus!



Frohe Weihnachten.



Gruß

0 „Gefällt mir“-Angaben
Akzeptierte Lösungen (2)
1.073Aufrufe
16Antworten
Antworten (16)
Nachricht 2 von 17

a.grauert
Collaborator
Collaborator

Hallo @bjoern.hlb ,

der erste Tipp wäre bitte Deine Datei oder Beispiel-Datei, f3d exportieren und hier anhängen.

Ansonsten ist es sehr schwierig  ohne hellseherischen Fähigkeiten zu erraten was Du eigentlich bisher gemacht hast und welches Werkzeug Du verwendest.

Gruß

Achim



0 „Gefällt mir“-Angaben
Nachricht 3 von 17

a.grauert
Collaborator
Collaborator

Hier mal auf die Schnelle ein Beispiel wie es gehen könnte, prinzipiell.




Gruß

Achim

0 „Gefällt mir“-Angaben
Nachricht 4 von 17

bjoern.hlb
Explorer
Explorer

Hallo Achim,



Danke für Deinen Tipp mit der Datei, macht das ganze sicherlich einfacher für Euch. 🙂



Gruß

Björn

0 „Gefällt mir“-Angaben
Nachricht 5 von 17

bjoern.hlb
Explorer
Explorer

Danke für den Lösungsansatz, kann ich auch irgendwie das Anfahren von der Stirnseite vermeiden? Er soll quasie gerade anfahren bzw. von der Aussenkontur kommend.



Gruß

Björn

Bildschirmfoto 2021-12-24 um 09.29.19.png

0 „Gefällt mir“-Angaben
Nachricht 6 von 17

a.grauert
Collaborator
Collaborator

Hallo Björn,

wenn der Fräser das Material berührt, dann ist er gerade.

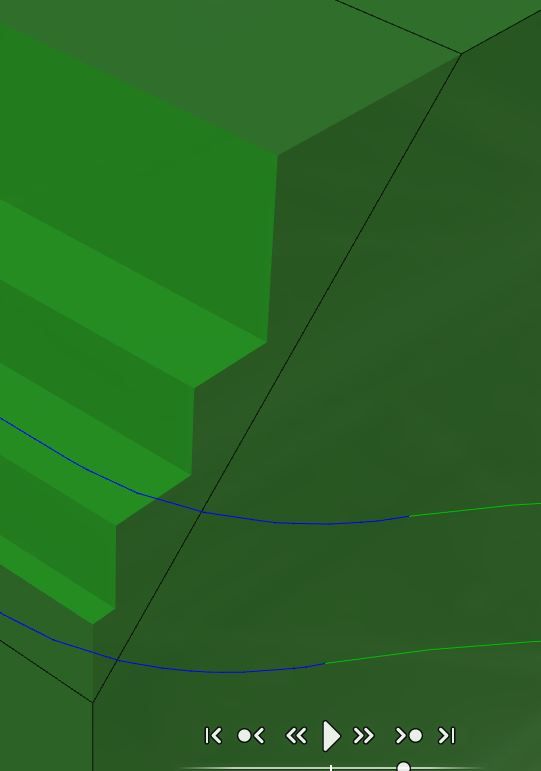

Fase 02.JPG

Die Fläche der Stirnseite wird im 90° Winkel durchfahren.

Ein "Ausfransen" könnte dann eigentlich nur Material bedingt sein.

Sprich, der Fräser reißt über seinen Werkzeugweg hinaus Fasern aus dem Material, z.B. bei Holz oder MDF.

Ich schaue jetzt mal in Deine Datei.

Gruß

Achim

0 „Gefällt mir“-Angaben
Nachricht 7 von 17

bjoern.hlb
Explorer
Explorer

Hallo Achim,



mein Problem beim Anfahren ist folgendes, das Werkstück ist eigentlich länger und ich muss auf Grund der Fahrwege das Ganze auf zweimal Fräsen, also da wo die Stirnseite ist, geht das Werkstück eigentlich weiter und deshalb soll er gerade bzw. von der Aussenkontur anfahren. Hoffe das ist verständlich und sorry für den Umstand.



Gruß

Björn

0 „Gefällt mir“-Angaben
Nachricht 8 von 17

a.grauert
Collaborator
Collaborator

Hallo Björn,

das wir so nicht gehen weil:

Fusion das nicht weiß

und

Du mit Adaptiv Cleaning, also einer Schruppstrategie arbeitest

und

ein Rohrteilaufmaß von noch einem halben Millimeter aktiviert hast.

Da wurde Fusion ja aller Freiraum gegeben.

Mir ist nichts bekannt, wie man da die Einfahrt beeinflussen kann.



Du musst aber Fusion auch mitteilen das da noch etwas ist und dann den Raum begrenzen wo gefräst werden soll,

das geht prinzipiell.



Stelle doch mal ein f3d file mit der ganzen wirklichen Geschichte ein, also konstruktiv, das ganze Brett.

Gruß

Achim



0 „Gefällt mir“-Angaben
Nachricht 9 von 17

bjoern.hlb
Explorer
Explorer

Anbei die Datei.

0 „Gefällt mir“-Angaben
Nachricht 10 von 17

a.grauert
Collaborator
Collaborator
Akzeptierte Lösung

Hallo Björn,

schau Dir das mal an, das sollte die prinzipielle Vorgehensweise erklären.

Ist Dein ursprüngliches Brett.

In einen Komponente gewandelt.

Diese Komponente dann gespiegelt.

Eine zusätzliche neue übergeordnete Skizze erstellt.

Diese wird benötig um Fusion daran zu hindern das ganze Rohteil Brett, was ich auch erstellt habe zu bearbeiten.

Man kann das auch alles bei Fertigen mit Hilfe eines Fertigungsmodells machen, das sprengt hier wohl eher den Rahmen.

Es geht auch so wie hier beschrieben.

Brett lang.JPG

Schau mal Schritt für drüber.

Deine Datei habe erst ich jetzt gesehen und noch nicht geöffnet.

Gruß

Achim



Nachricht 11 von 17

bjoern.hlb
Explorer
Explorer

Hi Achim,



tausend Dank, da ich absoluter Neuling bin, muss ich mir das in Ruhe anschauen und versuchen zu verstehen, danach teste ich mal ein bisschen rum ... ich habe heute wieder einiges gelernt, Danke! 🙂



Gruß

Björn



0 „Gefällt mir“-Angaben
Nachricht 12 von 17

a.grauert
Collaborator
Collaborator

Hallo Björn,

in Ruhe anschauen und versuchen zu verstehen ist immer gut.

Hier eventuelle noch der Schlüsselpunkt wie die Skizze ausgewählt wird.

InkedBrett lang 02_LI.jpg

Wenn noch nie gemacht, leicht zu übersehen.

Gruß

Achim





Nachricht 13 von 17

g-andresen
Consultant
Consultant

Hallo,

Warum nimmst du keinen Fasenfräser, sparst den Aufwand und bekommst eine “Top” -Oberfläche?



Gruß

günther

0 „Gefällt mir“-Angaben
Nachricht 14 von 17

bjoern.hlb
Explorer
Explorer

Hallo Günther,



wäre auch eine Möglichkeit, leider habe ich noch keinen, wird aber beschafft.



Welche Strategie müsste ich mit einem Fasenfräser wählen?



Gruß

Björn

0 „Gefällt mir“-Angaben
Nachricht 15 von 17

g-andresen
Consultant
Consultant

Hallo,

dazu könntest du die äußere Kontur nehmen und ev. einen leichten Versatz nach außen bei angepasster Tiefe.

Dann wird die Fase in einer Zustellung ( bei großer Tiefe ggf. mehr) gefräst.



Gruß

günther

Nachricht 16 von 17

a.grauert
Collaborator
Collaborator
Akzeptierte Lösung

Hallo @bjoern.hlb ,

Beispiel Fasenfräsung.

Brett lang Fasenfräser.JPG

Das ist natürlich abhängig vom Werkzeug.

Ich habe hier einen 90° Senker für Metall, d= 8,5 mm, genommen.

Was größeres habe ich nicht in der  Bibliothek und Holzwerkzeuge eigentlich fast gar nicht.

Also nur zur prinzipiellen Erklärung.

Konstruktiv habe ich die Fase gelöscht.

Gruß

Achim



Nachricht 17 von 17

bjoern.hlb
Explorer
Explorer

Guten Morgen,



vielen Dank für Deine Erklärung und das Beispiel.



Gruß

Björn
