Bohrungen werden angezeigt, sind jedoch physisch nicht existent

[f_selleng]

Hallo zusammen,

ich bin neu im 3D Druck und habe mich in Fusion 360 ein wenig eingearbeitet. Nun habe ich mein erstes Projekt am Wickel und komme nicht weiter. Das Problem ist, das ich Bohrungen rundum an einem Rahmen auf beiden Seiten eingebracht habe. Auf der Oberseite sind sie korrekt, auf der Unterseite sehe ich nur die Flächen aber keinen Ausschnitt dazu. Es kommen keine Fehlermeldungen, nur wenn ich erneut ein Loch markiere undden Bohrungsdialog öffne kommt die Meldung: Kein Zielkörper zum schneiden gefunden, was ja logisch ist, da ja "offiziell schon ein Loch vorhanden ist.

Welche Fehlermöglichkeiten gibt es da?

1000 Dank im Voraus

Gruß Frank

[g-andresen]

Hi,

Please share the file.

File > export > save as f3d on local drive  > attach it to the post

günther

[f_selleng]

Hallo Günther,

Danke für die schnelle Antwort, hier die Datei, hoffe, Du kannst damit was anfangen.

Danke Gruß Frank

[g-andresen]

Hallo,

1. Der Bohrungsstartpunkt befindet sich nicht auf der Fläche und die Bohrung verläuft in die falsche Richtung.

2. Solche Lochreihen erstellt man einfacher mit einer Anordnung am Pfad

Hier ist dazu ein Screencast und die reduzierte Datei im Anhang.

Gruß

günther

[f_selleng]

Hallo Günther,

Danke für die super schnelle und perfekte Antwort, das hilft mir ungemein weiter. Ich hab mich jetzt nur kurz mit dem Programm befasst und finde es genial. Ich hatte die Skizze direkt auf die Fläche gelegt, daher bin ich davon ausgegangen, dass das passt. Da hätte ich gleich noch eine Frage, kann man die Bohrungswandung die gedruckt wird irgendwie dicker drucken lassen?

Gruß Frank

[g-andresen]

Hallo,

---

@f_selleng wrote:

 Da hätte ich gleich noch eine Frage, kann man die Bohrungswandung die gedruckt wird irgendwie dicker drucken lassen?

---

Bei Einzelbohrungen würde ich das mit einem Modifzierer im Slicer machen.

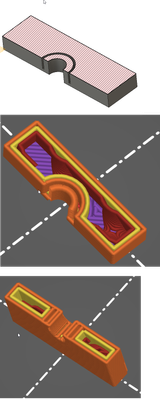

Bei der Menge könnte sowas besser sein:

Gruß

günthre

[f_selleng]

Hallo Günther,

Danke für die Antwort, das übersteigt meine Möglichkeiten, bin erst ganz am Anfang, hab mich erst 2 Tage damit auseinandergesetzt. Ich weiß nur das mein Qidi X3 Plus mit Klipper arbeitet, wenn es dort eine Möglichkeit gäbe die Einstellung zu ändern, würde ich es hinkriegen, sofern ich weiß welche es ist. Aber mit zusätzlicher SW will ich noch nicht ins System eingreifen. Da muss ich erst noch ein wenig mehr Wissen sammeln.

Gruß Frank

[g-andresen]

Hallo,

---

@f_selleng wrote:

Hallo Günther,

Danke für die Antwort, das übersteigt meine Möglichkeiten, bin erst ganz am Anfang, hab mich erst 2 Tage damit auseinandergesetzt.

folge den Schritten in der Timeline und sieh dir (z.B.) das Menü der Extrusion 3 an



Ich weiß nur das mein Qidi X3 Plus mit Klipper arbeitet, wenn es dort eine Möglichkeit gäbe die Einstellung zu ändern, würde ich es hinkriegen, sofern ich weiß welche es ist.

Beim Prusa Slicer gibt es einen Modifizierer, mit dem man um die Bohrung herum einen Bereich definieren kann, dem man dann ein höheres Infill zuweist.

Bei der Menge der Bohrungen ist das bei dir aber kein praktikables Verfahren

---

günther

[f_selleng]

Hallo Günther,

Danke, damit werde ich mich mal befassen. Wie kann man die Maßhaltigkeit der Drucke beeinflussen? Der Qidi hat 1 Teil des Rahmens ca.1,5 mm in der Höhe zu klein gedruckt und die Bohrungen sind auch allesamt versetzt zur Ursprungszeichnung. Dafür hab ich auch keine Erklärung.

Danke im Voraus

Gruß Frank

[g-andresen]

Hallo,

drucke mal einen Testwürfel mit Bohrung in der Z-Achse und prüfe Kantenlängen, Bohrposition und Durchmesser.

Gruß

günther

[f_selleng]

Hallo Günther,

Danke für den Tipp, werde ich nachher mal machen.

Gruß Frank

[f_selleng]

Hallo Günther,

hier mal der Stand:

Den Würfel hab ich gedruckt, die Bohrung ist in der y Achse um ca. 1,5 mm versetzt, alle anderen Maße sind im 100stel Bereich abweichend, das ist denk ich OK. Ich hab das jetzt mal zu Qidi gesendet, mal sehen ob die das per Software fixen können.

Gruß Frank
