Benötige Hilfe ¦ 2 Skizzen mit einer Erhebung verbinden mithilfe von 4 Linien ?

dario
Participant
Participant

Hallo Fusion 360 Community

Ich bin eher neu beim Modelieren und habe mir Fusion 360 selber probiert bei zu bringen mit Tutorials usw.

Bin jetzt an ein Problem gestossen und kenne keine Lösung deswegen frage ich um hilfe

Ich wollte ein Model in Fusion 360 nach modelieren jedoch weiss ich nicht wie.

Ich habe versucht 4 Linien zu zeichen und wollte es dann einfach verbinden (mit einer Erhebung) und diese 4 Linien als referenz nehmen jedoch funktioniert dies nicht. Hat jemand eine Idee wie ich es modelieren könnte?



Vielen Dank

Dario Bauer

0 „Gefällt mir“-Angaben
Akzeptierte Lösungen (1)
4.277Aufrufe
8Antworten
Antworten (8)
Nachricht 2 von 9

g-andresen
Consultant
Consultant

Hallo Dario,

probiers mal so.



günther

Nachricht 3 von 9

Tarek_K
Autodesk
Autodesk

Hallo @dario,

konnte dir die Hilfestellung von Günther helfen und deine Frage beantworten? 🙂 Wenn ja, kannst du gerne bei seinem Beitrag auf den Button "Als Lösung akzeptieren" klicken, dann profitieren auch andere Anwender von der Information.



Wenn nicht, dann gib uns doch bitte ein Update, damit man weiß was bei dir nun der Stand der Dinge ist und wie man eventuell noch helfen kann. 🙂

You found a post helpful? Then feel free to give likes to these posts!
Your question got successfully answered? Then just click on the 'Mark as solution' button.


Tarek Khodr
Community Manager

0 „Gefällt mir“-Angaben
Nachricht 4 von 9

dario
Participant
Participant

HI

Nein nicht ganz

Das Problem mit der Metode die vorgeschlagen wurde, ist das Objekt würde zu ungenau werden.

Also das Problem ist wie folgt:

Wenn ich bei Erhebung den Führungstyp "Verlaufslinie" auswähle, dann gibt es diese einbuchtungen weil ich nicht die Ecke der Verlauf sind.

Wenn ich Mittelline auswähle dann würde es richtig aussehen jedoch kann ich nicht für alle seiten eine Mittelline auswählen, nähmlich nur eine.

Wie kann ich dies lösen?

0 „Gefällt mir“-Angaben
Nachricht 5 von 9

g-andresen
Consultant
Consultant

Hallo Dario,

wenn Du mehr Kontrolle über die Geometrie haben möchtest solltest Du jeweils 2 rails über die Diagonalen erstellen.

Wichtig ist, dass die Skizzen voll definiert sind. So lässt sich das Ganze auch über Parameter steuern.

In diesem Beispiel habe ich dafür sowohl für die Tangentenlängen als auch deren Neigung Parameter definiert.


ich hoffe, dass diese Anregung hilft

günther

Nachricht 6 von 9

Tarek_K
Autodesk
Autodesk

Hallo @dario,



hat dir die weiterführende Erklärung von Günther denn nun noch helfen können? Hoffe doch, da du dich nicht mehr gemeldet hast. Lass uns hier doch wissen, wie der Stand der Dinge nun bei dir ist. 🙂

You found a post helpful? Then feel free to give likes to these posts!
Your question got successfully answered? Then just click on the 'Mark as solution' button.


Tarek Khodr
Community Manager

0 „Gefällt mir“-Angaben
Nachricht 7 von 9

wersy
Mentor
Mentor
Akzeptierte Lösung

Hallo Dario,



es geht auch so, wie du es vorhattest.
Wichtig ist, dass die Verlaufslinien exakt die Profile schneiden.
Dazu muss man sich in der Skizze der Linien die Punkte (rot) über "Schnittmenge" erzeugen lassen.



Gruß Michael

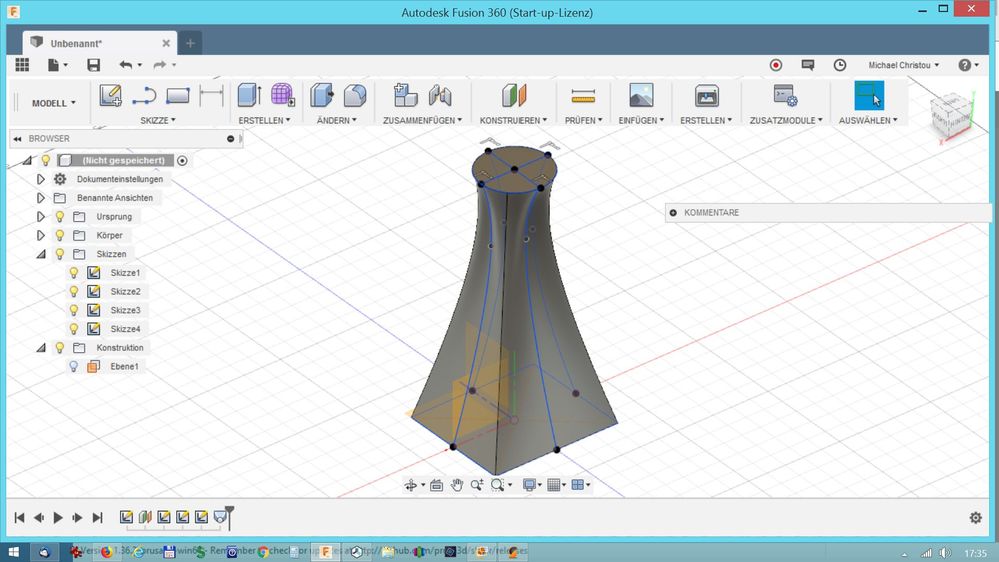

Erhebung Rechteck Kreis.jpg

0 „Gefällt mir“-Angaben
Nachricht 8 von 9

dario
Participant
Participant

Wirklich Herzlichen Dank für alle Antworten jedoch habe ich es jetzt ungeschickt gelöst aber es hat funktioniert und ist sehr ähndlich zu dem Original

0 „Gefällt mir“-Angaben
Nachricht 9 von 9

dario
Participant
Participant

Hier noch ein Bild (es ist wirklich ungeschickt aber es hat einigermassen funktioniert
