absoluter Anfänger bittet um Hilfe bei der Konstruktion
Hallo @werundbung
So werden Verküpfungen gelöst:
Es wird nur als STL exportiert, was eingeblendet ist. Also alles andere ausblenden.
Komponenten werden mit "Gelenk" positioniert.
Alle Teile, die zum Gehäuse gehören, würde ich als Körper erstellen und mit dem Gehäuse "Kombinieren".
Die Körper gleich an der richtigen Stelle erstellen. Das heißt, die entsprechende Skizzenebene dort positionieren. Verschieben kann man die Teile dann, indem man die Skizzenebene verschiebt.
Ich würde z.B. so vorgehen.
Die Komponenten fixieren, wenn sie bereits in der richtigen Position sind.
Auf die Platine eine Zeichnungsebene erstellen.
In der Skizze mit Projizieren die Löcher übertragen.
Falls mit Buchsen befestigt werden soll, extrudieren "Auf Objekt".
Entweder gleich mit dem Gehäuse verbinden oder als "Neuer Körper".
1. Aufgabe
Ein Gehäuse konstruieren (BxHxT) 218 x 147 x 218mm
Die senkrechten Ecken sind mit einem Radius von 10mm versehen
Das Gehäuse ist innen hohl mit einer Wand- und Bodenstärke von 3mm
Die Verbindung der senkrechten "Wände" und dem Boden soll mit einer "Hohlkehle" versehen sein.
2. Das Gehäuse habe ich über den Weg "Skizze erstellen" konstruiert. Dazu habe ich ein Rechteck mit 218 x 218mm erstellt und die Ecken mit dem gewünschten Radius versehen. Dann über "Extrusion" das ganze in die Höhe gehoben.
Dann die erforderliche Änderung (aushölen) mit dem Werkzeug "Schale" hergestellt.
3. Wo hakt es noch?
Wie bekomme ich die (gewünschten) Hohlkehlen hin?
Bei dem Werkzeug "Prüfen - Schnittanalyse" kann ich nicht von vorn nach hinten durch das Objekt scrollen. In den Videotutorials scheint das ganz einfach zu sein.
4. Wie soll es weitergehen:
Hohlkehlen rein-konstruieren, 7"-Touchdisplay aus Grabcad in das Gehäuse einsetzen um dann aus der Gehäusfront den Teil des tatsächlichen Displays rauszuschneiden.
Zum einen muss die Öffnung ins Gehäuse und dann muss das Display im Gehäuse fixiert werden. Der Durchbruch soll an der Gehäuse- Aussenseite mit einer Abrundung versehen sein. An der Displayrückseite sind 4 Befestigungsstellen vorhanden. Es muss also eine "Befestigungsebene" eingezogen werden die auf die, an der Display-Rückseite montierte Platine Rücksicht nimmt.
Versucht habe ich das schon, aber nicht hinbekommen. Hier kommt ihr ins Spiel.
Über eure Rückmeldungen freue ich mich.
Ich hoffe mit der angehängten Datei kann man was anfangen

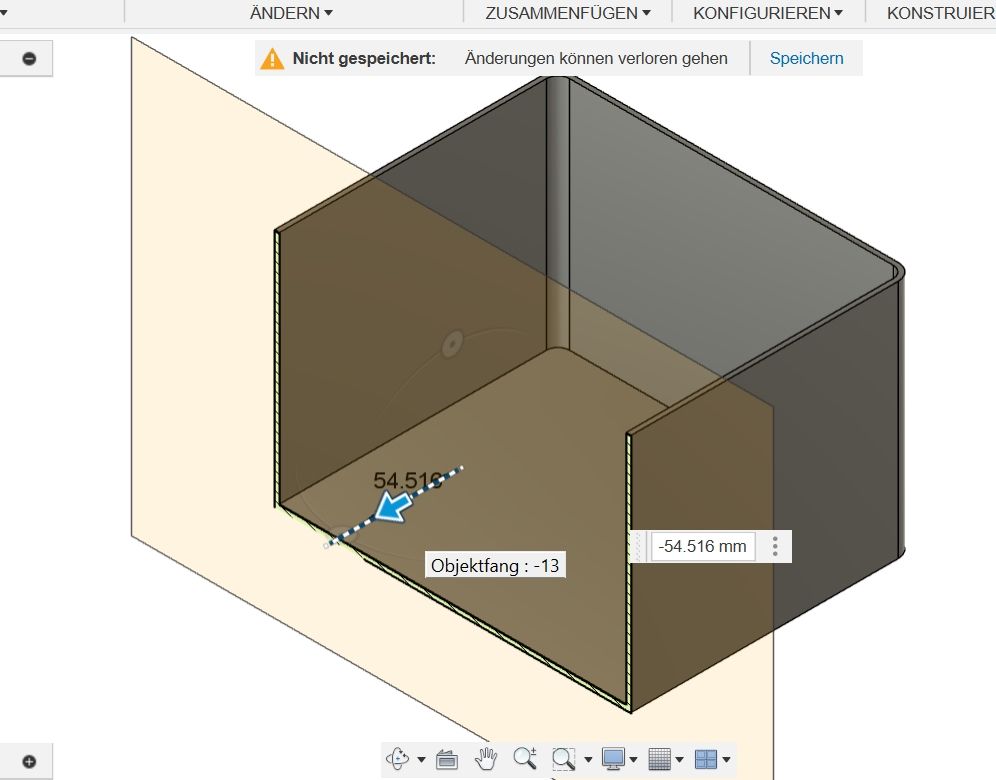

Um die Schnittanalyse zu verschieben, bearbeiten wählen, dann erscheint der Pfeil:
Mit dem Abrunden Werkzeug lässen sich die Ecken am Boden abrunden. Dazu braucht nur die Bodenfläche angewählt werden:
Lade mal das Display hoch, und beschreibe wo es hin soll.
Schnittanalyse:
Deinen Hinweis habe ich befolgt.
In meinem Fall war in der frontalen Ansicht der Pfeil nicht zu sehen und das Schieben des Schnittes durch scrollen mit der Maus nicht möglich.
Um den Pfeil zu sehen und dann mit der Maus durch das Objekt zu scrollen war es erforderlich das Objekt in eine schräge Ansicht zu bringen.
"Hohlkehlen":
Der Hinweis und das eingebettete Video führte auch hier zu einem Erfolgserlebnis für mich. Ich muss jedoch zugeben, dass ich nicht gleich alles richtig gemacht habe. Ich hab nicht gleich registriert, dass man der Software ja auch sagen muss wie groß der Radius sein soll. Ein wenig Grips sollte man selbst von Hause aus mitbringen 😉
Das mit den Videos ist genial. Die Wiedergabegeschwindigkeit ist im 1. Moment etwas schnell. Da muss man halt öfter und genauer hinschauen. Kann man das Video runterladen? Dann könnte man es evtl. am eigenen PC – mit der Möglichkeit die Wiedergabegeschwindigkeit zu ändern – anschauen.
Jetzt zum nächsten Schritt:
Display ins Gehäuse einsetzen und befestigen sowie einen Durchbruch in Displaygröße in die Gehäusefront durchzuführen. So ging ich vor:
Zusätzlich zum Gehäuse habe ich die Step-Datei für das Display geöffnet. Dann habe ich das Display kopiert und nach Wechsel in das „Gehäusefenster“ dort über „neu Einfügen“ erstmal eingefügt.
Dann mit der Glasfläche bis an die Innenwandung geschoben. Die Unterkante der Glasfläche soll etwa 5mm Abstand zur Bodenfläche haben (den Radius der Hohlkehle im Hinterkopf behalten sonst kann es zu Spannungen/ zum Bruch des Glases kommen).
Zur Befestigung des Displays im Gehäuse eine Zwischenwand hinter dem Display einziehen (Wandstärke ca. 3mm).
Wie bekomme ich den Durchbruch in passender Größe und an der richtigen Position ins Gehäuse um ungehinderte Sicht auf die Bildfläche des Touch-Displays zu bekommen?
@werundbung schrieb:
Wie bekomme ich den Durchbruch in passender Größe und an der richtigen Position ins Gehäuse um ungehinderte Sicht auf die Bildfläche des Touch-Displays zu bekommen?
Hallo @werundbung , wenn das Display passend sitzt, kannst du wie oben mit einer Projektion die Kontur des Bildbereich in eine Skizze holen und ausschneiden.

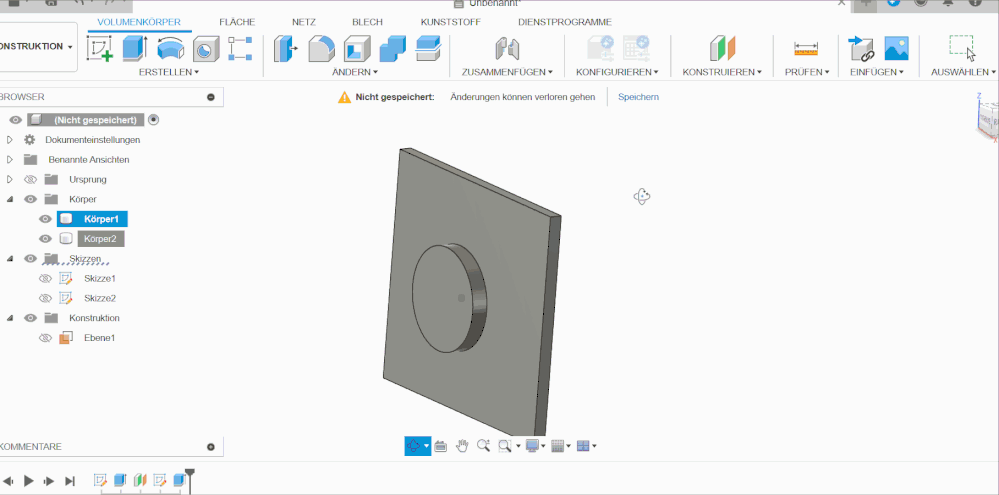

Mit Projizieren kann man Skizzenelemente und Körperkanten auf eine neue Skizze übertragen.
In diesem Beispiel wurde als Skizzenebene (etwas nach vorn versetzt) die Vorderseite der Platte gewählt.
Verschiebt man anschließend das Teil, von dem projiziert wurde, verschiebt sich auch die projizierte Skizze, und die damit erzeugten Öffnung.
Dazu in der Timeline die Verlaufsmarkierung bis an die Extrusion des Zylinders zurückschieben, den Zylinder versetzen, und die Markierung wieder zum Ende schieben.
