3D-Skizze mit Fusion 360 erstellen

[quicklyDHBAM]

Hallo zusammen,

ist es in Fusion 360 möglich, 3D-Skizzen wie bei Inventor oder Solidworks zu erstellen?

Ich würde gerne Rohr- oder Kabelverläufe sweepen.

Entweder bin ich wieder mal blind oder die Funktion gibt es (noch) nicht.

Gruß Robert

[Anonymous]

@quicklyDHBAM

siehe hier: https://knowledge.autodesk.com/support/fusion-360/troubleshooting/caas/CloudHelp/cloudhelp/ENU/Fusio...

Gruß

Manfred

[SaschaZimmer · Accepted solution]

Hallo @quicklyDHBAM

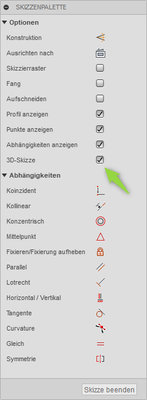

du musst im Skizzenmodus einen Haken bei 3d skizze setzen 🙂

Grüße Sascha

[wersy]

Hallo Robert

Die  Videos, die ich mir dazu eben angeschaut habe, zeigen keine Methode, die für  Rohrleitungskonstruktion brauchbar ist.
Deswegen habe ich mir gerade eine Methode ausgedacht, mit der man arbeiten könnte, auch wenn es immer noch sehr umständlich ist.

Das Wichtigste hierbei ist, dass die 3D Skizze nur von der letzten Skizze ausgehend gezeichnet werden kann.

Das Prinzip sieht bei meinem Konzept folgendermaßen aus:
Ein Gerüst aus Ebene aufbauen, auf denen nur die Eckpunkte der Rohrleitung markiert werden.
Die Eckpunkte durch Projektion auf die jeweilige Skizze der Ebene übertragen.
Für den vorletzten Schenkel habe ich einen raumdiagonalen Leitungsverlauf eingebaut.

In meinem Video kannst du sehen, wie ich es machen würde.

Gruß Michael

[wersy]

Habe wieder Probleme ein Screencast einzufügen.
Hoffentlich klappt es diesmal.

[quicklyDHBAM]

Hallo zusammen,

vielen Dank für Eure Hilfe!

Ich habe in der Zwischenzeit sogar schon einen einfachen Verlauf gezeichnet (parallel zu den Ursprungsachsen). Wenn man die Linien gleich beim Zeichnen vermaßt, kann man die Skizze sauber bestimmen. Erst zeichnen und dann im Nachhinein vermaßen ist mir allerdings nicht geglückt.

Robert

[wersy]

Hallo Robert,

Da ich nur Eckpunkte gesetzt habe, kann ich überhaupt nicht vermaßen.
Wie bist du vorgegangen, könntest du bitte mal deine Datei hochladen?

Gruß Michael

[quicklyDHBAM]

Hallo Michael,

anbei die Datei, habe sie gerade nochmal neu erstellt.

Die Erstellung der Skizze empfinde ich als etwas hakelig, wobei ich nicht ausschließen kann, dass es an nicht an mir liegt.

Ich hab mit 3D-Skizzen bisher nur Erfahrung mit Inventor 2017 und Solidworks 2015, wobei es m.E. bei letzterem am schönsten geht.

Aber wer weiß, vielleicht überholt ja in Fusion nochmal alle... 🙂

Gruß Robert

[quicklyDHBAM]

Hallo Michael,

noch ein kleiner Nachtrag zu Deiner Frage, wie ich vorgegangen bin:

Ich habe immer eine Linie erstellt und bei der Erstellung gleich bemaßt. Wenn ich in die Z-Höhe gegangen bin, habe ich vor dem Anklicken des Startpunktes (=Endpunkt der letzten Linie) mit der 3D-Maus die Ansicht soweit gedreht, bis die entstehende Linie sich in

[quicklyDHBAM]

... in der Z-Achse gefangen hat.

Allerdings kann ich nicht auch noch einen Winkel hinzufügen. Es geht nur parallesl zur Z-Achse oder gar nicht.

(Sorry für den geteilten Beitrag, war ein Versehen)

Gruß Robert

[wersy]

Danke Robert,

Geht das denn auch ohne 3D Maus?
Das bekomme ich nicht hin.
Und wie sollte das dann mit einem nichtrechtwinkligen oder gar raumdiagonalen Schenkel gehen?

Gruß Michael

[quicklyDHBAM]

Hallo Michael,

ja, es funktioniert auch ohne 3D-Maus.

Ich hab mal einen Screencast gemacht.

Schöne Grüße

Robert

[wersy]

Hallo Robert,

Vielen Dank, da habe ich wieder dazulernen können. Das ist ja die reinste Mausakrobatik 🙂

Mit dieser Zeichenmethode habe ich auch einen raumdiagonalen, also in zwei Ebenen diagonalen Schenkel zeichnen können.
Erkennbar wird dies durch die gestrichelten Hilslinien.

Für einzelne, wenige Leitungen mag das eher mal ein Notbehelf sein, aber ohne vollständige Vermaßung und Parametrie ist das eigentlich nicht brauchbar.

Grüße Michael
