What´s New 2024

[Tarek_K]

Hallo zusammen,

In diesem Beitrag werden in Zukunft alle Fusion 360-Updates, die in diesem Jahr 2024 veröffentlich werden, gepostet!

• Update vom 29. Januar 2024
• Update vom 25. März 2024
• Update vom 14 Mai 2024

[Tarek_K]

Produkt-Update Januar 2024 - Neue Funktionen

Highlights der neuen Funktionen

Das Januar-Update ist da, und wir freuen uns, es Ihnen zur Verfügung zu stellen. Von der Einführung der Zeichnungsautomatisierung bis zu Verbesserungen für die Fertigung ist in dieser interessanten Version mit Sicherheit für jeden etwas dabei. Bevor wir uns jedoch näher mit dieser Version befassen, sehen wir uns einige Highlights in allen Arbeitsbereichen näher an.

Design

• Zahlreiche Verbesserungen in der Konfigurationstabelle
• Aktualisieren von Referenzen und Baugruppen-Zusammenhängen von einem zentralen Ort aus
• Neue Funktion In nicht gespeicherte Konstruktionen einfügen
• Verbesserte Kommunikation rund um nicht synchronisierte XRefs

Zeichnungen

• Neue Zeichnungsautomatisierung
• Neue Ausbruch-Schnittansicht
• Neue benutzerdefinierte Plangrößen
• Verbesserungen bei Schraffurmustern

Elektronik

• Upgrade des Spice-Simulators und Unterstützung von PSpice-Modellen
• Verbesserungen des Auswahlverhaltens

Fertigung

• Neue Leitkurven-Blend-Werkzeugwegstrategie für das Schlichten
• Neue Werkzeugwegänderungen zum Entgraten und für geodätische Linien
• Neue Maschinenkollisionserkennung
• Neue Drehen - Nut-Schruppen-Strategie
• Neue Funktion zum Erstellen von Nicht-Bauzonen für 3D-Drucker
• Zahlreiche Verbesserungen bei der additiven Anordnung

API

• Read-API-Unterstützung für Konfigurationen
• Unterstützung für neue Berechnungen für Begrenzungsrahmen

Leistung

Januar-Update für bessere Leistung

Die Leistung ist für uns weiterhin ein wichtiger Aspekt, was Sie anhand der fortlaufenden Verbesserungen sehen können, die wir in den letzten Produkt-Updates vorgenommen haben. In diesem Update sehen Sie eine Reihe von Leistungsverbesserungen im gesamten Arbeitsbereich Konstruktion.

• Verbesserte Leistung des Befehls Messen beim Messen von Abständen, bis zu 64-mal schneller bei Körpern mit einer großen Anzahl von Flächen und Kanten.
• Das Öffnen und Speichern ist jetzt bei bestimmten Konstruktionsdateien bis zu 2,7-mal schneller als zuvor.
• Die Neuberechnung der parametrischen Zeitachse kann mit einigen spezifischen Konstruktionsdateien bis zu 1,3-mal schneller durchgeführt werden.
• Die Funktion In aktuelle Konstruktion einfügen wurde kontinuierlich verbessert und ist jetzt bei einigen größeren Baugruppen um bis zu 42 % schneller.
• Die Berechnung eines Gelenks nach dem Bearbeiten erfolgt bei einigen Konstruktionen bis zu 43 % schneller.
• Das Auswählen von Gelenken, Bearbeiten von Gelenken mit dem Drehmanipulator oder das Animieren von Gelenken im Direktbearbeitungsmodus funktioniert bei größeren Baugruppen bis zu 5-mal schneller.
• Die Funktion Verknüpfung lösen wird bei externen Komponenten weiter verbessert, indem Unterkomponenten integriert werden und die Aufgabe für einige Baugruppen bis zu 2,5-mal schneller abgeschlossen wird.
• Verbesserte Leistung beim Berechnen oder beim Beenden der Direktbearbeitung für bestimmte Baugruppenkonstruktionen um das bis zu 36-Fache.

Konstruktion

Automatische Vervollständigung von Parametern in der Konfigurationstabelle für Benutzer

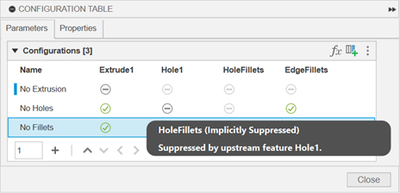

In den Zellen der Konfigurationstabelle können nun auf die gleiche Weise wie im Dialogfeld Parameter automatisch Vervollständigungen durchgeführt werden.

Duplizieren der Zeilen in der Konfigurationstabelle

Sie können nun mehrere Zeilen in der Konfigurationstabelle duplizieren, sodass Sie Ihre Konstruktionen einfacher denn je anpassen können.

Anzeigen von relevanteren Informationen im Dialogfeld Konfiguration auswählen

Wir haben einige kleinere Verbesserungen am Dialogfeld Konfiguration auswählen vorgenommen, das während Arbeitsabläufen wie Einfügen, Ableiten, Konfiguration wechseln und Zeichnung erstellen für jede Konfiguration eine Kachel anzeigt.

Die Kacheln zeigen jetzt Folgendes an:

• Versionsnummer
• Meilensteinsymbol (falls zutreffend)
• Beschriftung, wenn Vorschaubild nicht verfügbar ist
• Beschriftung, wenn Vorschaubild aus einer Vorgängerversion stammt

Spalten können jetzt in der Tabelle Konfiguration direkt von einer Stiltabelle in eine andere verschoben werden

Wenn Sie früher eine Spalte in der Konfigurationstabelle von einer vorhandenen Stiltabelle in eine neue Stiltabelle verschieben wollten, mussten Sie die Spalte zunächst in die obere Tabelle verschieben.

Sie können jetzt eine Spalte direkt aus einer Stiltabelle in eine neue Stiltabelle verschieben und den zusätzlichen Schritt überspringen.

Um diese Aktion durchzuführen, klicken Sie einfach mit der rechten Maustaste auf die Spalte, die Sie verschieben möchten, und wählen Sie dann Verschieben nach > Neue Stiltabelle.

Aktualisieren Sie Referenzen und Baugruppen-Zusammenhänge von einer zentralen Stelle aus!

Bei der Veröffentlichung von Direktbearbeitung und Baugruppen-Zusammenhängen haben Nutzer in Umfragen den Wunsch geäußert, Baugruppen-Zusammenhänge unabhängig von XRefs aktualisieren zu können. Nach der Veröffentlichung stellten Kunden fest, dass nicht synchronisierte Kontexte leicht übersehen wurden, sodass es schwierig war, zu verstehen, was genau veraltet war. Zur besseren Übersicht haben wir eine zentrale Stelle implementiert, an der sich ablesen lässt, ob eine Baugruppe veraltete Elemente enthält.

In dieser Version wird die Funktion Gesamten Kontext synchronisieren in den Befehl Alle neuen abrufen integriert, sodass ein zentraler Ort zum Aktualisieren von Baugruppen-Zusammenhängen und Referenzen in einem einzigen Vorgang erstellt wird.

Anzeigen von Browsermeldungen

Wenn eine verschachtelte Komponente veraltet ist und die Baugruppe, zu der sie gehört, im Browser ausgeblendet ist, wird mit einem gelben Dreieck angegeben, dass eine verschachtelte Komponente veraltet ist. Dieser Indikator informiert Sie über eine veraltete Komponente in der ausgeblendeten Baugruppe.

In dieser Version haben wir die gleiche Funktion für fehlende XRefs und veralteten Kontext hinzugefügt, sodass es einfacher als je zuvor ist, zu verstehen, was in der Baugruppe veraltet ist.

Künftig werden folgende Hinweise in dieser Reihenfolge farblich gekennzeichnet:

• Rote Benachrichtigungen weisen auf fehlende Referenzen hin
• Gelbe Benachrichtigungen weisen auf veraltete Referenzen hin
• Blaue Benachrichtigungen weisen auf nicht synchronisierte Baugruppen-Zusammenhänge hin

Einfügen in nicht gespeicherte Konstruktionen

Bisher konnten Sie in einer nicht gespeicherten Konstruktion externe Komponenten von Grund auf neu erstellen. Wenn Sie Baugruppen jedoch komplett neu erstellen, wurde verhindert, dass Sie sie in dieselbe nicht gespeicherte Konstruktion einfügen konnten. Dies würde Sie zwingen, den Einfügevorgang zu beenden, die Konstruktion zu speichern und den Einfügevorgang erneut zu starten, um fortzufahren.  In dieser Version haben wir den Einfügebefehl verbessert, sodass externe Komponenten in eine nicht gespeicherte Konstruktion eingefügt werden können.

Anmerkung: Wir haben zwar den ersten Schritt getan, um den gängigsten Einfügungsablauf, den Ablauf zum Einfügen von Konstruktionen in ein nicht gespeichertes Dokument, zu ermöglichen. Es gibt jedoch noch Einschränkungen bei anderen Arbeitsabläufen zum Einfügen. In den kommenden Versionen werden wir weitere Arbeitsabläufe zum Einfügen verbessern.

Verbesserungen an Schraubenbibliotheken

Im Oktober letzten Jahres haben wir die Schraubenbibliothek veröffentlicht. Mit dieser wegweisenden Funktion können Sie Schrauben einfacher in 3D-Modelle einfügen. Seither haben wir intensiv daran gearbeitet, den Inhalt der Schraubenbibliothek zu verbessern. In diesem Update werden die Verbesserungen bei Modellbildern sowie Aktualisierungen zur Sicherstellung der Genauigkeit der Schraubenmodelle erläutert.

Weitere Informationen zur Schraubenbibliothek

Generatives Design (Simulation Extension)

Experimentelle generative Solver und Funktionen aus der Vorschau (Simulation Extension)

Mit dieser Version haben wir einen wichtigen Meilenstein erreicht, nämlich die Standardisierung unserer Technologieplattform. Alle Last- und Abhängigkeitstypen, Fertigungsmethoden, Konstruktionsziele und Symmetrien sind jetzt vollständig miteinander kompatibel.

Sie werden auch feststellen, dass die folgenden Funktionen direkt in der Benutzeroberfläche verfügbar sind, ohne dass Sie Zugriff auf die Insider-Vorschau benötigen.

• Modi zur Entfernung eines starren Körpers finden Sie im Dialogfeld Studieneinstellungen.
• Modale Frequenz- und Knickgrenzwerte finden Sie im Dialogfeld Ziele und Grenzen.

Verbesserungen an der Vorschau für generatives Design (Simulation Extension)

Die Vorschau für generatives Design unterstützt Sie beim Überprüfen der Studieneinrichtung, bevor tatsächliche Ergebnisse generiert werden. Diese Version enthält mehrere Verbesserungen, die dadurch ermöglicht werden, dass die Vorschau auf der gleichen Technologieplattform bereitgestellt wird wie eine reguläre Lösung für generatives Design.

Die Vorschau führt nun die gesamte Arbeit in der Cloud aus und bietet Unterstützung für abgesetzte Kräfte, externe Momente, externe Abhängigkeiten, Punktmassen, Symmetrien und Setups, die die Option Modi für starren Körper entfernen verwenden. Einfach ausgedrückt: Sie werden keine Fehler mehr hinsichtlich Funktionen feststellen, die in der Vorschau nicht unterstützt werden. Die Arbeitsabläufe haben sich etwas geändert. Wenn Änderungen an der Einrichtung vorgenommen werden, ist die Vorschau anschließend veraltet, und Sie werden aufgefordert, die Vorschau neu zu generieren.

 Und schließlich haben wir, falls etwas schiefläuft, einige Verbesserungen im Umgang mit Fehlern vorgenommen. Die Meldungen entsprechen nun denen, die Sie möglicherweise in einer regulären generativen Designlösung sehen, sodass leichter zu erkennen ist, wie das System funktioniert und wie Sie Ihre Setups korrigieren können.

Zeichnungen

Neue Zeichnungsautomatisierung

Der Moment, auf den viele von Ihnen gewartet haben, ist endlich gekommen! Ab dieser Version können Sie die Automatisierung von Zeichnungen nutzen. Mit dieser wegweisenden Funktion sparen Sie durch die automatische Erstellung und Layout-Generierung von Zeichnungen viel Zeit. Unsere automatischen Bemaßungsalgorithmen eignen sich am besten für prismatische Komponenten, 2,5- bis 3-Achsen-Komponenten, Blech- und gedrehte Komponenten. Nachdem wir nun die Grundlagen behandelt haben, sehen wir uns an, was die Automatisierung von Zeichnungen kann:

• Die Zeichnungsautomatisierung skaliert und verschachtelt Ansichten auf einem Plan automatisch
• Platziert Teilelisten und Positionsnummern
• Dreht Komponenten (in der Regel die an der jeweiligen Position modellierten) automatisch in die für die Dokumentation am besten geeignete Ausrichtung
• Erstellt Bruchansichten für lange Komponenten
• Wendet Mittellinien und Mittelpunktmarkierungen an
• Platziert Blechabwicklungen und Biegungstabellen
• Löscht automatisch Bohrungs- und Gewindeinfos
• Erstellt Bemaßungsstrategien automatisch

Anmerkung: Die Zeichnungsautomatisierung funktioniert sofort und ohne Einrichtung, am besten aber mit Ihrer Zeichnungsvorlage, in der Sie Ihre bevorzugten Automatisierungseinstellungen und -stile speichern können. Entfernen Sie alle Platzhalteransichten, Browser-Knoten oder zusätzlichen Pläne aus der Vorlage, um optimale Ergebnisse zu erzielen.

Neue Ausbruch-Schnittansicht

Ausbruch-Schnittansichten ermöglichen Ihnen, eine Teilschnittansicht Ihres Modells zu erstellen, die die internen Details eines bestimmten Bereichs zeigt. Mit Ausbruch-Schnittansichten können Sie ausgeblendete Elemente anzeigen, die Komplexität einer Ansicht reduzieren oder wichtige Aspekte Ihrer Konstruktion hervorheben.

Bei Ausbruch-Schnittansichten wird vorgabemäßig auf die Hälfte der Tiefe des Modells geschnitten, sodass sie auch verwendet werden können, um schnell Schnittansichten mit halber Tiefe zu erstellen, die keine Schnittlinien enthalten. Diese Ansichten sind perfekt für gedrehte Komponenten geeignet.

Neue benutzerdefinierte Plangrößen

Beim Erstellen einer neuen Zeichnung oder beim Bearbeiten der Plangröße (unter Planeinstellungen) haben Sie jetzt die volle Kontrolle über die Plangröße. Diese neue Funktion wird mit einem Werkzeug zur automatischen Erstellung von Zonen ausgeliefert. Wir haben außerdem die Möglichkeit hinzugefügt, die Ausrichtung Hochformat oder Querformat für Normplangrößen festzulegen. Wenn Sie schon immer mal Normen mischen und anpassen wollten, können Sie jetzt einen Zeichnungsrahmen in ISO-Größe erstellen, indem Sie eine ANSI-Vorlage als Startpunkt verwenden oder umgekehrt.

Verbesserungen bei Schraffurmustern

Sie haben uns Ihre Wünsche mitgeteilt, und wir haben sie umgesetzt: Ab dem Januar-Update sind jetzt Schraffuren für Flächenfüllungen verfügbar. Und da wir schon dabei waren, haben wir auch das Erscheinungsbild des Schraffurbefehls mit neuen Voransichtssymbolen überarbeitet. Mit 15 neuen Schraffurmustern können Sie Ihre Schnittansichten noch weiter anpassen.

Elektronik

Upgrade des Spice-Simulators und Unterstützung von PSpice-Modellen

Das Update auf NGSpice 41 als neue Spice-Engine ist eine wichtige Verbesserung des Arbeitsbereichs Schaltplan (Elektronik) von Fusion. Mit diesem neuesten Update wird die Palette kompatibler Modelle, die mit Fusion verwendet werden können, erheblich erweitert. Ein entscheidender Aspekt dieses Upgrades ist die direkte Einsetzbarkeit der von führenden Herstellern bereitgestellten Modelle, sodass keine umständlichen Formatkonvertierungen erforderlich sind. Sie können jetzt Tausende von PSpice-Modellen verwenden, die durch Hersteller von Operationsverstärkern, Dioden und mehr bereitgestellt werden!

Sie müssen keine Änderungen für die Verwendung vornehmen. Ordnen Sie das Modell einfach in der Bibliothek oder im Schaltplan zu, und legen Sie los. So können Sie die Funktionen zur Spice-Simulation in Fusion weiterhin nutzen, um Ihre analogen Schaltkreise zu überprüfen und sicherzustellen, dass ihre Leistung genau mit den erwarteten Parametern übereinstimmt.

Neues Auswahlverhalten

Im Januar haben wir ein neues Auswahlverhalten eingeführt, das Ihren Arbeitsablauf verbessern wird. Die schwierige Auswahl einer Komponente aus dem Ursprungspunkt ihres Bauteils ist nun Vergangenheit. Beim Navigieren durch die elektronischen Arbeitsbereiche werden die Objekte unter dem Cursor automatisch hervorgehoben, sodass die Interaktion deutlich intuitiver wird.

Diese verbesserte Hervorhebung unterstützt den Auswahlfilter. Halten Sie die Maustaste gedrückt, um Komponenten zu verschieben, oder klicken Sie mit der rechten Maustaste, um weitere Optionen anzuzeigen. Ausgehend von den Verfahren der Mechanical-Arbeitsbereiche von Fusion wurde die Auswahl anhand eines Markierungsrahmens übernommen: Durch Ziehen von links nach rechts werden nur die Objekte verschachtelt, die sich vollständig innerhalb des Auswahlbereichs befinden. Durch Ziehen von rechts nach links werden hingegen alle Objekte verschachtelt, die der Auswahlbereich berührt. Dies wird zweifellos die Konstruktion beschleunigen und verbessern.

Fertigung

Neue Leitkurven-Blend-Werkzeugwegstrategie für das Schlichten

Leitkurven-Blend ist eine Schlichtstrategie für die Bearbeitung der flacheren Bereiche eines Bauteils zwischen ausgewählten Konturen mit einer konstanten Schnittrichtung. Sie unterstützt nur die 3D-Achsen-Hinterschnitt-Bearbeitung mit entsprechenden Werkzeugen wie Lollipop-, Scheiben-, Tonnen- oder Schwalbenschwanzfräsern.

Mit diesem Update ist eine neue Methode zum Definieren von Leitkurven-Blend-Werkzeugwegen verfügbar. Mit der neuen Methode werden Werkzeugwege erstellt, die eine Fragmentierung komplexer Geometrien vermeiden, sodass sie leichter so bearbeitet werden können, dass eine bessere Oberflächenbeschaffenheit erreicht wird. Um die neue Methode auszuwählen, wählen Sie die Option Von Werkzeugspitze für den Bereich Querzustellung auf der Seite Durchgänge aus. Wenn Sie weiterhin die bereits vorhandene Methode verwenden möchten, wählen Sie einfach Auf Fläche aus.

Sie haben jetzt einen alten und einen neuen Leitkurven-Blend-Algorithmus zur Auswahl:

• Auf Fläche: Verwendet die Fläche des Modells zur Berechnung der Querzustellung. Mit dieser Option können Hinterschnitte erkannt und bearbeitet werden.
• Von Werkzeugspitze: Berücksichtigt die Schnittgeometrie des Werkzeugs bei der Berechnung der Querzustellung. Diese Option ist nützlich für Bearbeitungsbereiche, in denen das Werkzeug aufgrund der Form seiner Schnittgeometrie nicht alle Punkte auf einer Fläche berühren kann. Beispielsweise Bereiche, in denen der Inneneckradius kleiner als der Werkzeugradius ist.

Neue Maschinenkollisionserkennung

Die Kollisionserkennungsfunktion in Fusion dient dazu, potenzielle Kollisionen und Achsennachläufe auf der Werkzeugmaschine vor dem Ausführen des Programms zu erkennen. Durch die proaktive Erkennung dieser Probleme wird die Sicherheit Ihrer Vorgänge gewährleistet, und kostspielige Maschinenausfallzeiten werden minimiert. Darüber hinaus können Sie Ihre Programme effizienter überprüfen und genau abstimmen, wodurch die Ausführung zuverlässiger wird. Mit der Maschinenkollisionserkennung von Fusion können Sie die Produktivität optimieren und gleichzeitig einen sicheren und zuverlässigen Bearbeitungsprozess beibehalten.

Neue Drehen - Nut-Schruppen-Strategie

Nut-Schruppen ist eine eigenständige Nut-Schruppen-Strategie, die alle Elemente umfasst, die Ihnen am alten Nuten-Werkzeugweg aufgrund der hervorragenden Ergebnissen gefallen haben. Sie erhalten mehr Kontrolle über die Werkzeugwege durch eine vereinfachte Benutzeroberfläche, verbesserte Handhabung von Begrenzungen, verbesserte tangentiale Verlängerungen mit sichereren und effizienteren Ein- und Ausfahrten, die zusammen zu einem besseren und konsistenteren Werkzeugweg und einer konsistenteren höheren Oberflächengüte führen.

Diese Strategie kann für externes und internes Einstechen sowie Planeinstiche verwendet werden und bietet Ihnen die Möglichkeit, den Eintrittspunkt der Nut in Relation zum Mittelpunkt oder der Seite der Nut zu definieren, um die Werkzeugdurchbiegung zu minimieren oder das laufende 5-Achs-Wälzen zu steuern.

Darüber hinaus kann auch die Anzahl der Querzustellungen angegeben werden. Dadurch wird sichergestellt wird, dass die Nutbereiche so berechnet werden, dass eine gleichmäßige Menge an Rohteilmaterial auf den Wänden für nachfolgende Schlichtoperationen zurückbleibt. Dies war zuvor nicht möglich.

Simulationsansicht Rohteil drehen

Die Simulationsansicht Rohteil drehen bietet eine neue Möglichkeit, die CAM-Werkzeugwegsimulation anzuzeigen. Dabei wird das Rohteil auf dem Bildschirm gedreht, statt das Werkzeug zu drehen.

Diese Art der Ansicht ist sehr nützlich für Benutzer, die Dreh-/Frästeile programmieren, da sie die Bewegungen der Werkzeugmaschine genauer wiedergibt. Dadurch können Sie überprüfen, ob alles wie erwartet funktioniert, ohne die Ansicht drehen zu müssen, um jeden einzelnen Werkzeugwinkel sehen zu können.

Manufacturing Extension

Neues erweitertes Walzenfräsen (Machining Extension)

Mit erweitertem Walzenfräsen können Sie gerade Wände mit der Seite des Werkzeugs bearbeiten. Mit dieser neuen Strategie können 3-, 4- und 5-Achsen-Werkzeugwege erstellt werden. Es enthält Optionen, mit denen Sie steuern können, ob das Werkzeug mit der Ein-/Ausfahrfläche kollidieren darf, und die Synchronisierung der Werkzeugachse mit den Ein-/Ausfahrkurven beeinflussen können. Das erweiterte Walzenfräsen bietet Steuerungsmöglichkeiten für die Kategorisierung von Flächen als Flächen für das 5-Achs-Wälzen, Bodenflächen oder Flächen, die vermieden werden sollen. Dies ermöglicht eine bessere Steuerung des Werkzeugwegs.

Werkzeugwegänderungen zum Entgraten und für geodätische Linien (Manufacturing Extension)

Änderungen an den Werkzeugwegen Stutzen, Durchgänge löschen und Anfahrpositionen verschieben können jetzt auf Werkzeugwege zum Entgraten und für geodätische Linien angewendet werden, um die Bearbeitung zu optimieren oder unerwünschte oder falsche Abschnitte eines Werkzeugwegs zu entfernen.

Additive Fertigung

Erstellen von Nicht-Bauzonen für 3D-Drucker

Jedes 3D-Druckermodell ist einzigartig und verfügt über eigene Bemaßungen für das Grundvolumen. Einige 3D-Drucker verfügen auch über Bereiche, deren Verwendung der Hersteller nicht empfiehlt, da diese möglicherweise für andere Zwecke wie die Unterbringung von Geräten zur thermischen Überwachung oder das Anschließen der Plattform an den Drucker reserviert sind. Diese Bereiche werden häufig als „Nicht-Bauzonen“ bezeichnet.

Mit dieser Version von Fusion können Benutzer jetzt Maschinen in ihren lokalen oder Cloud-Bibliotheken bearbeiten und mithilfe einer 3mf-Datei eine Nicht-Bauzone festlegen.

Nicht-Bauzonen werden in additiven Setups, die diese Maschinen verwenden, als rote Volumen angezeigt. Sie werden auch im Browser aufgeführt, sodass Sie ihre Sichtbarkeit steuern können. Wenn Sie ein additives Setup mit einer Maschine erstellen, die eine Nicht-Bauzone enthält, wird durch verschiedene Befehle für die additive 2D- und 3D-Anordnung sowie den Befehl Grundvolumen füllen die Positionierung von Komponenten innerhalb der Nicht-Bauzone vermieden.

Erstellen und teilen von Einrichter-Auflagern

Bei einem additiven Fertigungssetup können Sie alle möglichen Stützstrukturen erstellen, von Stäben über Polylinien und Volumen bis hin zu Einrichtern. Anschließend können Sie die Bauteile aufschneiden und direkt drucken oder die Stützstruktur vom Bauteil trennen, sodass Sie das Bauteil selbst im 3D-Drucker drucken können. Dies ist bei Einrichter-Auflagern üblich, da sie während des Druckvorgangs nicht benötigt werden, sondern während des Sintervorgangs als Halterung verwendet werden, damit die 3D-gedruckten Bauteile im Sinterofen nicht durchhängen.

In dieser Version können Sie Stützstrukturen mit einem Klick von ihrem Quellkörper trennen. Fusion erstellt dann einen neuen Netzkörper, der die Stützstruktur darstellt, und platziert ihn in der ausgewählten Komponente. Beachten Sie, dass diese Funktion die Verwendung von Fertigungsmodellen beim Erstellen des ursprünglichen additiven Setups erfordert, da das Erstellen eines neuen Netzkörpers nur in Fertigungsmodellen im Arbeitsbereich Fertigen verfügbar ist.

Mit dieser Version stellen wir die Einrichter-Auflager auch allen kommerziellen Benutzern von Fusion zur Verfügung. In der Vergangenheit musste für dieses Feature die Additive Build-Funktion aktiviert werden.

Durch die Kombination der Möglichkeit zum Erstellen von Einrichter-Auflagern und dem Teilen von Stützstrukturen in neue Netzkörper erhalten Sie einen nahtlosen Arbeitsablauf für die Vorbereitung Ihrer Drucke und Nachbearbeitungsschritte für das Metal Binder Jetting mit Autodesk Fusion.

Entfernen von überschüssigen Komponenten aus aktivem Setup

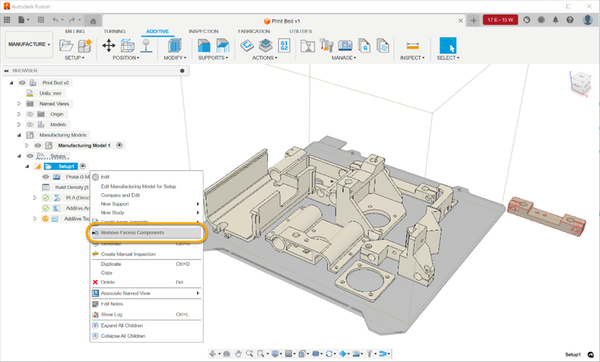

Nachdem Teile automatisch im Baubereich oder im Grundvolumen Ihres 3D-Druckers angeordnet wurden, kann es überschüssige Teile geben, die nicht gedruckt werden können. In diesen Fällen platziert Fusion sie in einer Reihe neben der Grundplatte. Vor dem Erstellen von Stützstrukturen oder dem Erstellen des additiven Werkzeugwegs für das aktive Setup ist es empfehlenswert, diese Bauteile aus dem Setup zu entfernen, wenn sie nicht im gleichen Build gedruckt werden sollen. Mit der neuen Funktion Überschüssige Komponenten entfernen im per Rechtsklick verfügbaren Menü des aktiven Setups können Sie diese nun mühelos aus dem aktiven Setup entfernen.

Verbesserungen bei Additiv anordnen: Alle Komponenten auswählen und Monte Carlo-Anordnung

Mit Additiv anordnen können Sie mehrere Komponenten im Grundvolumen eines 3D-Druckers auf kleinstmöglichem Raum verschachteln und gleichzeitig Kollisionen vermeiden. 2D-Anordnungen eignen sich hervorragend für additive Prozesse, die Stützstrukturen erfordern. 3D-Anordnungen werden für unabhängige Prozesse wie SLS und MJF verwendet. Mit dieser Version wird ein neuer 3D-Anordnungstyp namens Monte Carlo veröffentlicht.

Während des Monte Carlo-Anordnungsvorgangs haben Sie die Möglichkeit, die anfängliche Ausrichtung der Komponenten zu steuern. Nachdem die Ausrichtung berechnet wurde, bleiben die Formteile während des gesamten Prozesses in dieser Ausrichtung.

Der Anordnungsprozess erinnert an vibrierende Teile auf einem Schütteltisch im Grundvolumen des Druckers, wobei sich Teile in offene Lücken bewegen. Das Ziel der Monte Carlo-Anordnung ist es, die Komponenten so weit unten wie möglich im Grundvolumen zu bewegen, um die Bauhöhe der Anordnung zu minimieren.

Die Monte Carlo-Anordnung verhindert Probleme mit Überlappungen, da Teile beim Schütteln voneinander abprallen.

Um die Auswahl mehrerer Komponenten zu erleichtern, haben wir außerdem den Befehl Alle auswählen zum Dialogfeld Additiv anordnen hinzugefügt.

Bei Studien zur automatischen Ausrichtung wird jetzt das verfügbare Grundvolumen eines 3D-Druckers berücksichtigt.

Beim 3D-Drucken großer Komponenten ist es wichtig, eine Ausrichtung für die Bauteile zu finden, die zum Grundvolumen des Druckers passt. In dieser Version kann das Werkzeug zur automatischen Ausrichtung Bauteilausrichtungen berechnen und anzeigen, die dem verfügbaren Grundvolumen entsprechen.

Voreinstellung für die Statistik additiver Anordnungen

Es gibt jetzt eine neue Voreinstellung im additiven Teil des Abschnitts Fertigen, die das statistische Ergebnis der additiven Anordnung steuert, sodass Benutzer die Ergebnisse nach Grundvolumen oder Bauhöhe anzeigen können.

• Der Wert für die Grunddichte, der im Browser angezeigt wird, wenn die Einstellung Nach Bauhöhe ausgewählt ist, wird anhand eines Teilvolumens des 3D-Druckers berechnet, das die höchste Z-Ebene der angeordneten Komponenten berücksichtigt.
• Der Druckdichtewert, der im Browser angezeigt wird, wenn die Voreinstellung Nach Grundvolumen ausgewählt ist, wird basierend auf dem gesamten Grundvolumen des 3D-Druckers berechnet, unabhängig von der Bauteilplatzierung auf der Z-Achse.

API und Zusatzmodule

Read-API-Unterstützung für Konfigurationen

Bietet Read-API-Unterstützung für Konfigurationen. Sie können auf Konfigurationen in einer konfigurierten Konstruktion zugreifen und diese an anderen Stellen in anderen Konstruktionen verwenden.

HTTP-Anforderungen werden jetzt von der Fusion-API unterstützt

Die API unterstützt nun auch HTTP-Anfragen. Das Erstellen von HTTP-Anfragen ist eine relativ häufige und einfache Aufgabe. Komplizierter wird es, eine Bibliothek in Ihr Programm zu integrieren, um die HTTP-Anfragen zu stellen. Sie müssen sich jetzt keine Gedanken mehr darüber machen und können die Anforderungen mit den neuen Objekten HttpRequest, HttpResponse und HttpEvent stellen und bearbeiten.

Unterstützung für neue Berechnungen des Begrenzungsrahmens

Die neue Methode boundingBox2 für die Objekte Komponente und Exemplar unterstützt ein Argument, mit dem Sie angeben können, welche Objekttypen in die Berechnung des Begrenzungsrahmens einbezogen werden sollen.

Die neue Methode precisionBoundingBox berücksichtigt nur B-Rep-Geometrie, verwendet jedoch keine Grafiken. Sie nutzt stattdessen Autodesk Shape Manager zur Berechnung eines genaueren Begrenzungsrahmens und wird von den Objekten Komponente und Exemplar unterstützt.

Die interessanteste Verbesserung ist das neue orientedMinimumBoundingBox. Dies wurde bereits seit vielen Jahren gewünscht und ist jetzt aufgrund der neuen Funktionen in Autodesk Shape Manager in Fusion verfügbar. Alle anderen Methoden berechnen einen Begrenzungsrahmen, der am Koordinatensystem ausgerichtet ist. Diese Funktion gibt eine OrientedBoundingBox zurück, die eine beliebige Ausrichtung haben kann und so berechnet wird, dass sie der Geometrie so genau wie möglich entspricht. Diese Eigenschaft ist für die Objekte Komponente, Exemplar und BRep-Körper verfügbar. Die folgende Abbildung zeigt zwei Beispiele für die Begrenzungsrahmen, die von den drei verschiedenen Funktionen für dasselbe Exemplar zurückgegeben werden. In der Regel besteht zwischen boundingBox2 und precisionBoundingBox nur ein geringer bis kein sichtbarer Unterschied. Sie können jedoch den großen Unterschied zur Methode orientedMinimumBoundingBox sehen.

[sara_elsayedJ6VX2]

Highlights

In diesem Frühjahr haben wir viele spannende Dinge, darunter neue Funktionen wie Stücklisten (BOM), perspektivische Ansichten für Zeichnungen und die additive Anordnung von Komponentenpriorisierungen. Wir freuen uns außerdem, ein neues und verbessertes Projekterlebnis, ein neues Manufacturing Sustainability Insights Add-In und eine Reihe wichtiger Updates für den Arbeitsbereich „Elektronik“ vorstellen zu können. Bevor wir uns jedoch mit den Einzelheiten befassen, wollen wir zunächst einige Schlüsselaspekte dieser Version hervorheben:

Datenverwaltung

• Neue Materialliste
• Neue und erweiterte Projekte in Autodesk Fusion
• Neue Manage Extension Unterstützung für Konfigurationen (Manage Extension)

Designs und Zeichnungen

• Zahlreiche Verbesserungen in der Konfigurationstabelle
• Zahlreiche Verbesserungen der Verbindungselementebibliotheken
• Neue perspektivische Zeichnungsansichten
• Neue Zeichnungen Cure Min/Max Fangpunkt Option

Generative Designs und Simulationen (Simulation Extension)

• Neue Startform-Option zur Vereinfachung der Einrichtung im generativen Design
• Synchronisationsanimation jetzt in Compare für Spritzgießsimulation verfügbar
• Aktualisierung der Materialdatenbank für Spritzgießsimulation

Electronics

• Neues Via Stitching
• Neuer Export von Simulationsdaten nach CSV
• Verschiedene Verbesserungen der Benutzerfreundlichkeit
• Neue Übersprechanalyse (Signalintegritätserweiterung)

Produktion

• Neue Komponentenpriorisierung für die additive Anordnung
• Trimmen, Löschen von Durchgängen und Verschieben von Eingangspunkten - Modifikationen jetzt auch für Spänevorschub und Rotationskontur
• Neue Gewinde-Insider-Parameter für das Drehen
• Neue Definition der Länge von Haltern und Montagelehre
• Zusätzliche Druckeinstellungssteuerung für SLS-Maschinen der EOS P-Serie

API

• Neue API-Funktionen für Mesh-Workflows
• Neue Konfigurationen schreiben API-Unterstützung

Live mit den Experten: Was ist neu in der Version vom März 2024?

Möchten Sie mehr über alle Updates erfahren, die im März für Fusion erscheinen? Nehmen Sie am Donnerstag, den 4. April 2024, an einem LIVE-Webinar teil, in dem wir Verbesserungen in den Bereichen Flexibilität, Kontrolle und Programmiereffizienz vorstellen, einige Tipps und Tricks zeigen und die Möglichkeit für LIVE-Fragen und Antworten bieten. Wir freuen uns, Sie dort zu sehen! `

---

HINWEIS: Wichtige Informationen zur OS-Unterstützung nach März 2024
Ab dem Produktupdate im März 2024 wird Fusion macOS 11 Big sur nicht mehr vollständig unterstützen.

Damit wir Fusion weiterhin für das Neueste und Beste entwickeln können, müssen wir auf dem neuesten Stand bleiben und die Unterstützung für ältere Betriebssystemversionen einstellen. Wir versuchen zwar, verschiedene Betriebssysteme so lange wie möglich zu unterstützen, aber das geht oft auf Kosten der Einbeziehung neuerer Technologien und der Effizienz der Entwicklung. Wenn wir die Unterstützung für ältere Betriebssysteme einstellen, haben wir die Möglichkeit, die neuesten und besten Technologien zu nutzen.

---

Daten Management

Neue Fusion Stückliste

Der Moment, auf den Sie gewartet haben, ist da: Mit diesem Update ist Bill of Materials da! Mit Bill of Materials (BOM) können Konstrukteure und Maschinenbauingenieure auf einfache Weise mehrstufige Produktstrukturen auf der Grundlage ihrer Konstruktion erkunden und einen Link zur BOM mit nachgelagerten Verbrauchern über Fusion Team Participant teilen.

Mit der Stückliste können Sie Komponenteneigenschaften anzeigen, indem Sie die Sichtbarkeit und Position der Spalten anpassen, zwischen der Stückliste und der Konstruktion auswählen und markieren und die Mengen der Komponenteninstanzen aufgerollt anzeigen.

Die Stückliste wird während der Entwicklung des Entwurfs erfasst, so dass die Benutzer zu einem früheren Zeitpunkt zurückgehen können, um die Entwicklung der Stückliste zu verfolgen. Kunden von Manage Extension, die die Stücklistenfunktionen nutzen, können die Stückliste sowohl im Arbeits- als auch im Freigabestatus anzeigen, damit die Benutzer die richtigen Daten zur richtigen Zeit erhalten.

Hinweis: Wenn Sie BOM nicht sofort in Ihrer Symbolleiste sehen, müssen Sie sich keine Sorgen machen. Wir werden BOM in den nächsten Wochen langsam freigeben. Wenn Sie sie also heute noch nicht sehen, sollten Sie die Funktion schon bald nutzen können. Durch diese gestaffelte Vorgehensweise wollen wir diese leistungsstarke Funktion nahtlos in das Fusion-Ökosystem integrieren.

Erfahren Sie mehr über Bill of Materials (BOM).

Lesen Sie die Hilfedokumentation.

Verwalten der Erweiterungsunterstützung für Konfigurationen

Die Befehle zur Verwaltung von Erweiterungen wurden erweitert, um Konfigurationen zu verwalten, die aus externen Referenzen bestehen. Jetzt können Konfigurationen, die aus externen Referenzen bestehen, Positionsnummern zugewiesen und über Schnellfreigaben oder Änderungsaufträge freigegeben werden.

Erfahren Sie mehr über die Fusion Manage Extension.

Neue und verbesserte Projekte
Wir freuen uns, Ihnen mitteilen zu können, dass wir einen neuen Projekttyp mit detaillierteren Kontrollen, neuen erweiterten Rollen und Gruppen veröffentlicht haben. Dieser neue Projekttyp bietet Folgendes:

Granulare Zugriffskontrolle
Jetzt können Sie sowohl Mitgliedern als auch Gruppen auf verschiedenen Ebenen Rollen zuweisen: Projekt, Ordner und sogar Unterordner. So können Sie z. B. jemanden auf Projektebene als Betrachter festlegen, um wichtige Daten zu schützen, und ihm gleichzeitig die Rolle eines Bearbeiters in einem bestimmten Unterordner zuweisen, damit er Entwurfsänderungen vornehmen kann.

Erweiterte Rollen

Wir haben die Rollen verbessert und neue hinzugefügt, damit die Teammitglieder genau die richtige Zugriffsstufe haben.

Viewer-Rolle (Verbessert): Wir haben unsere Viewer-Rolle verbessert, damit die Mitglieder Projekte in Fusion sehen können, während der Inhalt weiterhin vor dem Herunterladen geschützt ist.
Leserrolle (Neu): Eine brandneue Rolle, die es den Administratoren ermöglicht, wichtige Daten vor Aktualisierungen zu schützen. Diese neue Rolle ermöglicht es Benutzern, Daten zu öffnen, darauf zuzugreifen und darauf zu verweisen. Die sichere Referenzierung wichtiger Entwürfe und häufig verwendeter Teile ist ein Beispiel für die Anwendung der Leserrolle auf einen Benutzer oder eine Gruppe.
Manager (neu): Diese neue Rolle erlaubt es einem Mitglied, Benutzer zu verwalten, ohne volle Admin-Rechte zu haben, um Dateien dauerhaft zu löschen. Diese Berechtigung wurde mit der bisherigen Rolle des Projektadministrators kombiniert.

Gruppen

Sparen Sie Zeit, indem Sie Ihre Mitglieder mit Gruppen verwalten, d. h. mit einer Gruppe von Mitgliedern, die sich eine bestimmte Verantwortung oder Aufgabe teilen. Wir haben das Feedback aller gehört, dass es einfacher ist, vielen Teammitgliedern gleichzeitig Rollen zuzuweisen.  Sie müssen nicht mehr für jedes Mitglied eine Rolle verwalten.  Sie können Ihre eigenen Gruppen erstellen, Benutzer hinzufügen und ihnen eine Rolle zuweisen.  Alle neu erstellten Gruppen können hubweit verwendet werden. Sie können Berechtigungen schnell zuweisen und den Zugriff für mehrere Personen gleichzeitig verwalten.

Aktualisieren Sie
Alle neuen Projekte, die Sie erstellen, enthalten die oben beschriebenen Funktionen. Es ist auch einfach, Ihre bestehenden Projekte zu aktualisieren, um diese neuen Funktionen zu erhalten. Unabhängig davon, ob Ihr Projekt derzeit offen, geschlossen oder geheim ist, erfahren Sie hier, wie Sie es aktualisieren können.

Erfahren Sie mehr über neue und verbesserte Projekte in Fusion.

Benutzerfreundlichkeit

New Preference: Option for Skipping View Transitions

Wir freuen uns, eine neue Einstellungsoption zum Überspringen von Ansichtsübergängen einführen zu können: Diese Option befindet sich in den Benutzereinstellungen unter Allgemein → Animierte Ansichtsübergänge.

Wenn Sie diese Option deaktivieren, können Sie die Animation überspringen und so die Leistung beim Umschalten zwischen benannten Ansichten über den Ansichtswürfel oder die Browserstruktur verbessern. Dies gilt auch für die Befehle Auto Look At Sketch und Finish Sketch.

Neue Möglichkeit, Abschnitte der Symbolleiste neu anzuordnen

Bisher war es bei den Symbolleisten von Fusion nicht möglich, die Reihenfolge der Befehlssymbole zu ändern, wenn die Symbolleiste so komprimiert war, dass einige Befehlssymbole ausgeblendet waren. Dies hatte den unglücklichen Nebeneffekt, dass eine Anpassung der Symbolleiste nicht möglich war, wenn Ihre Auflösung oder DPI-Skala kein breiteres Anwendungsfenster zuließ. Mit der März-Version wurde diese Einschränkung aufgehoben, und die sichtbaren Befehlssymbole können neu angeordnet werden, auch wenn einige aufgrund der eingeschränkten Breite der Symbolleiste derzeit nicht sichtbar sind.

Verbesserter Export von STL & OBJ

Mit dem Update vom März 2024 wurde der Export in STL und OBJ erheblich verbessert. Jetzt verwenden sowohl der Rechtsklick-Export als auch der Dateiexport den lokalen Übersetzer, was zu einer viel zuverlässigeren Erfahrung für Sie führt.

Performance Updates

Bei jedem Update arbeitet unser Team zusammen, um ein besseres, stärkeres und schnelleres Erlebnis für Sie zu schaffen. Werfen wir einen Blick auf einige der Leistungsverbesserungen, die wir diesen März in Fusion einführen:

---

Design

Konfigurationsverbesserungen

Erzeugen von Skizzenelementen unter Bearbeiten an Ort und Stelle Leistungsverbesserungen

• Die Fensterauswahl für die Befehle "Verschieben", "Skalieren" und "Messen" ist jetzt bei bestimmten Designs bis zu 10 Mal schneller.
• Die Skizzenbefehle unter "An Ort und Stelle bearbeiten" wurden erheblich verbessert, was sich besonders bemerkbar macht, wenn Sie den Mauszeiger auf die inaktiven transparenten Komponenten setzen.
• Die Leistung beim Speichern bestimmter Entwurfsdateien wurde verbessert und die Zeit, in der nicht reagiert wird, auf eine überschaubare Dauer reduziert.
• Das Erweitern von Browserknoten und das Bearbeiten an Ort und Stelle wurden für mehrere Datensätze verbessert, um Leistungsprobleme zu beheben, die durch unerwartet große Mengen an unsichtbaren Threads verursacht wurden.
• Die Zeit- und Speicherkosten beim Importieren großer Mengen von SMT-Dateien wurden reduziert.
• Der Befehl "Spiegeln" arbeitet jetzt für bestimmte Entwurfsdateien 1,4x schneller.
• Die Operation Parameter ändern funktioniert für einige Skizzendateien jetzt 1,8-mal schneller.
• Die Leistung des Dialogs "Zeichnung erstellen" und "Zeichnung aufheben" wurde für einige
• Konstruktionsdateien verbessert, wobei die Verbesserungen zwischen 68 % und 6,4 % liegen.
• Verbesserung der Leistung von BreakLink, Isolate, SelectByBoundary, ExpandDocumentSetting usw. Assembly
• Befehle für einige Konstruktionsdateien, wobei die Verbesserungen zwischen 41% und 48x liegen.

Manuelles Verschieben von Zeilen und Spalten in der Konfigurationstabelle von oben nach unten und von links nach rechts

Sie haben nun die Möglichkeit, Zeilen und Spalten in der Konfigurationstabelle manuell zu verschieben. Verwenden Sie dazu die Schaltflächen in der Konfigurationstabelle auf der linken Seite der Tabelle.

Neues Suchfeld im Dialog Konfiguration auswählen

Mit der neuen Option "Suchfeld" im Dialogfeld "Konfigurationen" finden Sie schneller, wonach Sie suchen. Wenn Sie die Suche als Filterwerkzeug verwenden, können Sie die relevanten Konfigurationen im Dialogfeld "Konfigurationen auswählen" schnell eingrenzen.

Verbesserungen in der Verbindungselementebibliothek

Im Oktober 2023 haben wir die Fastener Library veröffentlicht, eine neue Funktion, die es Ihnen ermöglicht, Verbindungselemente schnell und effizient in Ihr Modell einzufügen, indem Sie eine produktinterne Bibliothek verwenden. Seitdem haben wir aktiv auf Ihr Feedback gehört und daran gearbeitet, die Funktion so zu entwickeln, dass sie Ihren Bedürfnissen am besten entspricht. In diesem März wurden folgende Verbesserungen vorgenommen:

Neue Favoriten

Austausch

Neu Ersetzen des Verschlusses

Der Befehl "Verbindungselement ersetzen" bietet die Möglichkeit, ein vorhandenes Standardteil in einer Konstruktion durch einen anderen Typ zu ersetzen. Zum Beispiel kann eine Sechskantschraube durch eine Innensechskantschraube ersetzt werden.

Fastener Library Enhancements

Die Auswahl der gewünschten Geometrie beim Platzieren von Senkkopfbefestigungen wurde vereinfacht. Sie haben nun die Möglichkeit, die kreisförmigen Kanten der konischen Fläche während der Platzierung auszuwählen.

Die Produktivität bei der Konstruktion von Verbinderstapeln wurde erhöht und ermöglicht nun die Platzierung von Unterlegscheiben oder Muttern auf Bolzen mit einem Klick.

Auch der Inhalt wurde erweitert. Es wurden über 1000 Normteilfamilien hinzugefügt, darunter 7 neue ISO-basierte nationale Normen:

Swedish	SS
Finnish	SFS
Slovak	STN
Czech	ČSN
Spanish	UNE
Polish	PN
Italian	UNI

Als Reaktion auf Ihr Feedback haben wir 199 Gewindestifte, auch bekannt als Madenschrauben, in Übereinstimmung mit verschiedenen nationalen Normen, einschließlich ANSI, DIN und ISO, hinzugefügt. Unter diesen Ergänzungen finden Sie die DIN 913, die zu den am häufigsten nachgefragten Normteilen gehörte.

Erfahren Sie mehr über die Fasteners Library.

Zusätzliche Verbesserungen
Entfernen für Xref-Komponenten zum RMB-Menü für Browser-Komponenten hinzugefügt

In der Vergangenheit konnten Sie eine Xref-Komponente entfernen, indem Sie mit der rechten Maustaste auf einen Knoten in der Zeitleiste klickten, der eine Xref-Komponente darstellt. Jetzt können Sie direkt auf eine Xref-Browserkomponente rechtsklicken und Entfernen verwenden.

---

Zeichnungen

Neue Sichtweisen

Eine der am meisten erwarteten Zeichenfunktionen ist jetzt verfügbar. Erstellen Sie perspektivische Ansichten Ihres Modells, mit enger oder weiter Brennweite. Perspektivische Ansichten vermitteln ein Gefühl von Tiefe, das mit orthografischen Ansichten nicht möglich ist. Perspektivische Ansichten geben genauer wieder, wie wir Objekte im wirklichen Leben sehen, weshalb sie häufig in Bedienungsanleitungen oder Montagedokumentationen verwendet werden.

Erfahren Sie mehr über perspektivische Ansichten.

New Curve Min/Max Snap Point

A new snap point has been added to dimensions, making it easy to dimension to the furthest point of a curved edge. When placing dimensions, the right-click menu now has a new snap option called “Curve X/Y Min/Max”. Selecting “Curve X/Y Min/Max” snap, will allow you to dimension to the furthest point of a curved edge.

Learn more about Object Snaps.

Improved Performance of Section View Edits

When editing a section view, choosing which “objects to cut” is significantly faster than before.

---

Electronik

Willkommen zu einem Meilenstein-Update für Autodesk Fusion Electronics Workspaces. Unser Entwicklerteam hat ein offenes Ohr für Ihre Wünsche, und zusammen mit unserem XD-Expertenteam können wir Ihnen versichern, dass diese Version Ihre Design-Erfahrung optimieren und verbessern wird. Lassen Sie uns beginnen.

Neu Via Stitching

Wir freuen uns, Ihnen einige fantastische Updates für unseren PCB-Editor vorstellen zu können. Wie die innovativen Techniken, die Sie in Autodesk Fusion für die Gestaltung von Stromversorgungsebenen schätzen, führen wir einen ähnlichen Ansatz für das Via Stitching ein, mit dem Sie die elektrische und thermische Leistung Ihrer Leiterplatte mühelos verbessern können. Mit dieser neuen Funktion können Sie Via-Stitching-Bereiche präzise definieren und komplexere Designs unter Einhaltung der DRC-Richtlinien in Angriff nehmen - und so Ihr PCB-Design mit Sicherheit und Leichtigkeit auf die nächste Stufe heben.

Erfahren Sie mehr über Via Stitching.

Kreuzselektion

Im elektronischen Arbeitsbereich gibt es zwei wichtige Bereiche: den Schaltplan und den PCB-Editor. Mit Fusion Electronics führen sie ein nahtloses, synchronisiertes Ballett auf, das sicherstellt, dass jede Änderung in der einen Umgebung perfekt in der anderen widergespiegelt wird, so dass Sie sicher sein können, dass Ihr Projekt auf dem richtigen Weg ist.

Und wenn sie einmal aus dem Takt geraten? Kein Problem - Fusion Electronics alarmiert Sie umgehend und führt Sie durch eine schnelle Synchronisierung, damit Sie mühelos wieder in Schwung kommen.

Wir haben Ihre Wünsche nach einer intuitiven Möglichkeit zum Cross-Probeing von Assets zwischen Schaltplan und PCB gehört und freuen uns, Ihnen mitteilen zu können, dass es sie gibt - die neue Standardauswahl. Wählen Sie ein Asset im Schaltplan aus und beobachten Sie, wie es auf dem 2D PCB ausgewählt wird. Die Verbindung vom 2D PCB zurück zum Schaltplan ist genauso intuitiv.

Egal, ob Sie die Registerkarte wechseln oder Ihren Arbeitsbereich auf zwei Monitore aufteilen, von denen einer den Schaltplan und der andere die Leiterplatte anzeigt, die Cross-Probing-Funktion integriert Ihren Arbeitsablauf nahtlos. Die Verfolgung des Netzes vom Schaltplan zur Leiterplatte ist ein Kinderspiel und macht Ihren Designprozess reibungsloser und angenehmer.

Machen Sie sich bereit, Ihre Designzeiten zu verkürzen und Ihre Designerfahrung mit der neuesten Innovation von Fusion Electronics zu verbessern.

Pad Management

Wir freuen uns, ein bahnbrechendes Update der Design Rule Check-Einstellungen für ringförmige Ringe vorstellen zu können - die innovative Option für nicht-funktionale Pads. Diese Pads und Vias durchqueren interne Schichten, ohne elektrische Verbindungen herzustellen. Mit dieser Verbesserung können Sie nun die Größe der ringförmigen Ringe für solche Pads und Durchkontaktierungen reduzieren und so wertvollen Platz für das Routing auf Ihren internen Lagen freisetzen, die Unterstützung für High-Density Interconnect (HDI) PCBs optimieren und Rückfluss- und Einfügedämpfungen bei hohen Frequenzen verringern. Diese strategische Funktion wird Ihre Designeffizienz revolutionieren, insbesondere bei Anwendungen im GHz-Bereich.

Spice Update

Wir freuen uns, eine bedeutende Verbesserung der SPICE-Simulationsfunktionen im Schaltplaneditor von Autodesk Fusion ankündigen zu können. Die SPICE-Engine, die für ihre Präzision bei der Simulation und Validierung der Design-Performance bekannt ist, enthält jetzt eine sehr gefragte Funktion: die Möglichkeit, Ihre Simulationsergebnisse zu exportieren. Damit können Sie Simulationsdaten in Tabellenkalkulationen sorgfältig verwalten, was für die Dokumentation oder eine eingehende Analyse von unschätzbarem Wert ist.

Sie erhalten Rohdaten aus dem Simulator, wobei die Phaseninformationen bequem in Grad umgewandelt werden können. Seien Sie versichert, dass sich diese Datenexportfunktionalität auf alle unterstützten Simulationstypen erstreckt und Ihrem Simulationsprozess neue Horizonte eröffnet.

Bitte beachten Sie die folgenden Hinweise:

Die Datei wird standardmäßig in Ihrem lokalen Download-Ordner gespeichert und trägt den Namen <Design-Dateiname + Versionsnummer + Simulationstyp>.csv
Ströme und Spannungen werden in Gruppen zusammengefasst und in den Gruppen alphabetisch geordnet
Der Wert der x-Achse ist immer in der ersten Zeile aufgeführt.
Die Einheiten werden in separaten Spalten angegeben: V, A, s, Hz, Grad
Die Daten sind Rohdaten direkt aus dem Simulator, mit Ausnahme der Phase, die vor der Ausgabe in Grad umgewandelt wird.

Tastaturkürzel zum Drehen beim Bewegen

Ihr habt darum gebeten! Sie können jetzt die Leertaste verwenden, um ausgewählte Assets beim Ziehen mit dem Trackpad zu drehen.

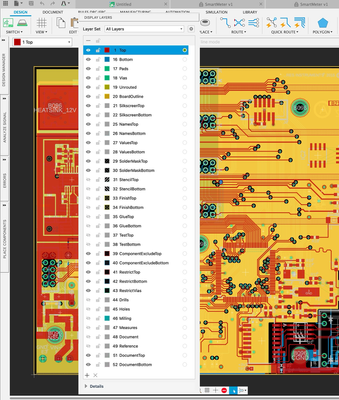

Elektronik Panels Größenänderungsoperationen Verbessert

Vor diesem Update war es schwierig, die Größe der Panels in der Elektronik zu ändern, wenn sie vom Fenster abgedockt waren oder "schwebten". Es gab einen Fehler, der behoben wurde, und wir freuen uns, Ihnen mitteilen zu können, dass Sie nun die Größe an den Seiten von schwebenden Schalttafeln oder von Gruppen von Schalttafeln, die sich ebenfalls in der Schwebe befinden, korrekt anpassen können. Manchmal sind es die kleinen Dinge, und dies sollte dazu beitragen, die Interaktion mit Panels in der Elektronik reibungsloser zu gestalten.

Probleme mit Tool-Panels von Drittanbietern behoben
Für diejenigen unter Ihnen, die Plug-ins von Drittanbietern, wie z.B. das Ultra Librarian-Tool, verwenden, gab es einige ärgerliche Probleme, wie z.B. die Tatsache, dass diese Panels in manchen Situationen nicht angezeigt wurden, oder dass sie andere Panels überlappten, obwohl dies nicht der Fall sein sollte. All diese Probleme waren auf das gleiche Kernproblem zurückzuführen, das nun behoben wurde! Das bedeutet, dass die Nutzung dieser wichtigen Plug-ins jetzt viel reibungsloser verläuft.

Cross Talk-Analyse (Signalintegritäts-Erweiterung)
Die Signalintegritätserweiterung von Ansys in Autodesk Fusion bietet Einblicke in die Impedanz und andere parasitäre Werte, um das Leiterplattendesign zu verbessern, indem Signalverzerrungen vorhergesagt und gemildert werden, wodurch die Zuverlässigkeit und Leistung der Geräte erhöht wird.

In der neuesten Aktualisierung nutzen wir weiterhin den Ansys Solver und implementieren die Kopplungsanalyse für kritische Leistungsspuren. Diese Ergänzung ermöglicht eine präzisere Analyse und Optimierung der Signalintegrität und der elektromagnetischen Wechselwirkungen und gewährleistet eine optimale Designleistung und Zuverlässigkeit. Die Bewältigung von Signalintegritätsherausforderungen während des Designprozesses stärkt Ihre Marktreife.

Cadence und Autodesk Partnerschaft

Autodesk und Cadence haben ihre Kräfte gebündelt, um das PCB-Design und die 3D-Modellierung zu revolutionieren. Diese Partnerschaft verbessert die Zusammenarbeit, Effizienz und Präzision in elektromechanischen Arbeitsabläufen, setzt neue Industriestandards und öffnet Türen für Innovationen. Cadence Allegro und Autodesk Fusion arbeiten zusammen, um Ingenieuren und Designern die Zusammenarbeit in einer integrierten Umgebung zu ermöglichen und den Produktentwicklungsprozess von der Konzeption bis zur Fertigung zu rationalisieren. Durch die Möglichkeit, Aktualisierungen und gemeinsame Designänderungen in Echtzeit vorzunehmen, können Teams häufige Missverständnisse vermeiden, die zu kostspieligen Fehlern und Verzögerungen führen.

Erfahren Sie mehr.

---

Generative Designs

Neue Startformoption zur Vereinfachung der Einrichtung (Simulationserweiterung)

Wir wissen, dass viele Benutzer nach generativem Design suchen, um ein vorhandenes Design zu vereinfachen. In den Szenarien ist häufig viel Modellierung erforderlich, um die Hindernisse und Konservierungen vorzubereiten und sicherzustellen, dass die ursprüngliche Entwurfsabsicht nicht verloren geht. In diesem Update unternehmen wir den ersten Schritt zur Vereinfachung dieses Prozesses, indem wir eine Option hinzufügen, die es ermöglicht, vorhandene Designs als Ausgangsformen zu verwenden, bei denen wir nur Material entfernen. Während Sie hierfür immer noch Lasten und Einschränkungen modellieren müssen, sind keine Hindernisse mehr erforderlich, um sicherzustellen, dass der neue Entwurf innerhalb des vorhandenen Entwurfsrahmens bleibt.

Erfahren Sie mehr über die Startformoptionen.

Verbesserte Fertigungsbeschränkung für Gussteile (Simulationserweiterung)

Die Fertigungsbeschränkung für Gussteile wurde verbessert und ist nun für alle Benutzer von Generative Design kommerziell verfügbar. Diese Version enthält die folgenden Verbesserungen:

• Verbesserte Formqualität und Rechenleistung
  Verbesserte Fähigkeiten. Casting funktioniert jetzt mit:
• Punktmasse
• Symmetrie
• Fernlasten und Einschränkungen
• Knick-, Modal- und Verschiebungsbeschränkungen
• Starrkörpermodi entfernen

Lerne mehr über Casting Parameters.

---

Simulation

Animation synchronisieren jetzt im Vergleich verfügbar (Simulationserweiterung)

Spritzgusssimulation > Ergebnisse > Vergleichen > Animationen synchronisieren

Beim Vergleichen von Ergebnissen für Spritzgusssimulationsstudien können Sie jetzt die Animation für das Ergebnis der Füllanimation in der Vergleichsumgebung synchronisieren. Die Animationen über mehrere Ergebnisfenster hinweg werden durch Frames synchronisiert. Wenn in einem Vergleichsfenster kein Füllanimationsergebnis aktiv ist, wird ein Indikator angezeigt, der besagt, dass ein animiertes Ergebnis ausgewählt werden muss, um Animationen für dieses Fenster zu synchronisieren.

Simulation Pre-check identifiziert jetzt schwebende Körper (Simulation Extension)

Simulation > Pre-Check

Bei der Durchführung von Struktursimulationen kam es häufig zu Lösungsfehlern, wenn Ihr Modell nicht ordnungsgemäß eingeschränkt war, was zu einer Situation mit „schwebenden“ Körpern führte. Bisher gaben wir hierfür im Dialogfeld „Vorabprüfung“ eine Warnung aus, ließen Sie aber trotzdem mit der Ausführung der Lösung fortfahren. Mit dem neuesten Update blockieren wir nun die Lösung mit einem Fehler im Vorprüfungsdialog, wenn ein schwebender Körper erkannt wird. Sie können die im Dialogfeld „Vorabprüfung“ bereitgestellten Empfehlungen verwenden, um Ihr Modell ordnungsgemäß einzuschränken. Wenn Sie die Option „Modus „Starre Körper entfernen““ aktivieren, blockieren wir die Lösung nicht und geben nur eine Warnung aus

Verbesserte Fehlermeldung für das Scheitern eines quasistatischen Ereignissimulationsjobs (Simulationserweiterung)

Simulation > Quasi-Static Event Simulation > Solve Details

Wir haben die Fehlermeldung verbessert, die angezeigt wird, wenn ein Job zur quasistatischen Ereignissimulation fehlschlägt, weil keine interne Energie vorhanden ist. Dieser Fehler wird ausgelöst, wenn der Löser keine interne Energie erkennt, was bedeutet, dass keine elastische Verformung vorliegt. Dies kann passieren, wenn keine Lasten richtig definiert sind, wenn Kontakte nicht definiert wurden oder wenn eine große Lücke zwischen den Körpern besteht (nicht genügend Zeitdauer, um Dehnungsenergie aufgrund des Kontakts zu entwickeln). Wir haben die Fehlermeldung verbessert, um zusätzlichen Kontext sowie einige zusätzliche Aktionen bereitzustellen, die Ihnen bei der Behebung des Fehlers helfen.

Synchronisierungsergebnisse sind jetzt in Compare für die Simulation der Elektronikkühlung (Simulation) verfügbar.

Electronik Cooling Simulation > Resultate > Vergleichen > Sychronisiere die Resultate

Beim Vergleichen von Ergebnissen für Simulationsstudien zur Elektronikkühlung können Sie Ergebnisse synchronisieren, wobei die in allen Vergleichsfenstern angezeigten Ergebnisse mit denen im aktiven Fenster synchronisiert werden. Durch das Wechseln der Ergebnisse aus dem aktiven Fenster werden die Ergebnisse in allen Vergleichsfenstern gewechselt. Wenn für eine bestimmte Studie dieses Ergebnis nicht verfügbar ist, wird im Fenster für diese Studie ein entsprechendes Symbol angezeigt.

Datenbank für Spritzgusssimulationsmaterialien aktualisiert

Die Materialdatenbank von Injection Molding Simulation wurde aktualisiert, um eine umfassendere Datenbank sowohl für Materialien als auch für Hersteller bereitzustellen:

• Gesamtzahl der hinzugefügten neuen Materialien: 175
• Gesamtzahl der aktualisierten Materialien: 132
• Gesamtzahl der gelöschten Materialien: 57
• Neue Hersteller hinzugefügt: 5
• Hersteller gelöscht: 3
• Neue Gesamtzahl der Materialien: 12966
• Neu Gesamtzahl der Hersteller: 598

---

Produktion

Messlänge für Halter und Baugruppe
Beim Erstellen oder Bearbeiten eines Fräswerkzeughalters können Sie nun eine Messlänge definieren, indem Sie Abschnitte des Halters ein- oder ausschließen oder direkt eine Messlänge eingeben. Für bereits vorhandene Fräshalter wird die Messlänge als Gesamtlänge aller Halterabschnitte festgelegt.

Wir haben den Fräswerkzeugdefinitionen auch die Baugruppenmesslänge hinzugefügt, die als die im Fräswerkzeughalter eingestellte Messlänge plus die überstehende Länge des Fräswerkzeugs (Länge unterhalb des Halters) definiert ist. Die Messlänge des Halters kann nicht mehr bearbeitet werden, sobald der Halter angewendet wurde, so dass alle Änderungen an der Baugruppenmesslänge auch die Länge unter dem Halter aktualisieren.

Record Manual Inspection: Show Only Selected Inspection

Wenn Sie eine Reihe von manuellen Inspektionsmessungen mit vielen verschiedenen Messungen aufzeichnen, kann die grafische Anzeige überfüllt sein, so dass es schwierig ist, den Überblick über das aktuell zu prüfende Element zu behalten. Um diesem Problem entgegenzuwirken, haben wir die neue Option "Nur ausgewählte Inspektion anzeigen" implementiert, die es Ihnen erleichtert, das aktuelle Prüfobjekt zu visualisieren, indem sie die anderen ausblendet.

Erfahren Sie, wie man eine manuelle Inspektion aufzeichnet.

Richtungswechsel bei mehreren offenen Ketten

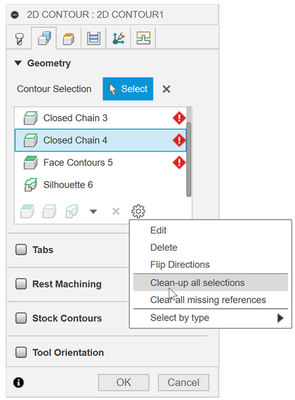

Dies ist eine Verbesserung der Geometrieauswahlfunktion für offene Ketten. Die Richtung der Kette bestimmt die Richtung des Werkzeugwegs und wird durch einen Pfeil angezeigt. Manchmal ist es notwendig, die Richtung der offenen Kette und des daraus resultierenden Werkzeugwegs umzukehren - bisher mussten Sie dazu jede Kette einzeln auswählen und bearbeiten. Viele von Ihnen haben um die Möglichkeit gebeten, mehrere offene Ketten gleichzeitig zu bearbeiten, und wir freuen uns, Ihnen mitteilen zu können, dass dies mit diesem Update durch den Befehl "Richtungen umkehren" möglich ist. Dieser Befehl kann verwendet werden, wenn mehrere offene Ketten ausgewählt sind.

Vereinfachte Bearbeitungsabläufe für simulationsfähige Maschinen

Wir haben einige Änderungen an der Art und Weise vorgenommen, wie simulationsbereite Maschinen bearbeitet werden. Das bedeutet, dass es jetzt möglich ist, Änderungen an einer Maschinendefinition vorzunehmen, ohne dass das verknüpfte Modell aktualisiert werden muss. Außerdem können Sie jetzt ändern, welches Modell eine Maschine für die Maschinensimulation verwendet, und auf den Machine Builder auf der neuen Modell-Registerkarte des Maschinendefinitionsdialogs zugreifen.

Es ist jetzt möglich, erweiterte Späne- und Rotationskontur-Werkzeugwege zu optimieren, indem die Modifikationen Trimmen, Durchgänge löschen und Eintrittspunkte verschieben angewendet werden. Dieses Update bringt Advanced Swarf und Rotary Contour in Einklang mit den Modifikationsmöglichkeiten, die in anderen Strategien angeboten werden.

Drehen

Neue Parameter für das Gewindedrehen von Werkzeugeinsätzen

Als schrittweise Verbesserung der Fähigkeit von Fusion, drehende Gewindewerkzeuge darzustellen, haben wir mehrere neue Parameter für drehende Gewindeeinsätze hinzugefügt. Sie können jetzt sowohl eine minimale als auch eine maximale Gewindesteigung definieren, wobei die maximale Gewindesteigung die Geometrie des Einsatzes ändert, während die minimale Gewindesteigung zu Dokumentationszwecken zur Verfügung steht. Sie können auch den Winkel des Gewindeprofils und den Spitzenradius einstellen, die bisher fest kodiert waren. Es gibt auch neue Optionen für eine spitze oder flache Spitze, wobei die flache Abmessung ebenfalls vom Benutzer editiert werden kann. Wir wissen, dass dies keine Lösung für alle Gewindeeinsätze ist, die es in der Welt gibt, aber es sollte helfen, viele Einsätze besser darzustellen, die vorher schwierig oder unmöglich zu definieren waren.

Erzeugen von Ausbrüchen, wenn "Ausbrüche zum Schneiden von Material zulassen" aktiviert ist, durch Ändern des Ausbruchwinkels für das Drehen von Profilschlichten

Wenn bei der Schlichtbearbeitung von Drehprofilen eine Ausfräsung das Modell aushöhlen würde, wird diese jetzt mit einem geänderten Winkel erzeugt, um eine Aushöhlung des Modells zu vermeiden. Dieses Verhalten stimmt mit der Erstellung eines Anschnitts überein.

Additive Produktion

Additive Anordnung Komponentenpriorität

Die Anordnung von Bauteilen innerhalb des Baubereichs oder Bauvolumens eines 3D-Druckers ist ein wichtiger Bestandteil der Druckvorbereitung. Wenn Sie mit mehreren Komponenten unterschiedlicher Größe arbeiten, können Sie in Fusion jetzt die Priorität für die Anordnung der Komponenten festlegen. Mit dieser Version können Sie zwischen Volumenpriorität und Komponentenpriorität wählen. Bei der Volumenpriorität werden die Komponenten mit dem höchsten Volumen innerhalb des Baubereichs/Volumens eines Druckers angeordnet. Wenn Sie die Komponentenpriorität verwenden, haben Sie die Möglichkeit, für jede Komponente im Dialogfeld Additives Anordnen individuelle Prioritätseinstellungen von sehr niedrig bis sehr hoch festzulegen. Alle drei Arten der additiven Anordnung - 2D-Anordnung, 3D-Anordnung (Bounding Box) und 3D-Anordnung (Monte Carlo) - unterstützen die in dieser Version enthaltene Verbesserung der Bauteilpriorität vollständig.

Erfahren Sie, wie Sie Komponenten anordnen können.

Kontrolle der Druckeinstellungen pro Bauteil für SLS-Maschinen der EOS P-Serie
Die EOSPRINT Software ermöglicht es Anwendern von MPBF- (Metal Powder Bed Fusion) und SLS- (Selective Laser Sintering) Maschinen, Parameterprofile für jedes Bauteil zu erstellen und zuzuweisen. Die App "EOSPRINT for Autodesk Fusion" ermöglicht den Import dieser Parameterprofile in Autodesk Fusion als Körpervoreinstellungen innerhalb einer Druckeinstellung. In der Vergangenheit waren Druckeinstellungen mit mehreren Körper-Voreinstellungen auf MPBF-Maschinen von EOS in Autodesk Fusion beschränkt. Mit dieser Version werden Sie in der Lage sein, Komponenten für additive Setups mit einer EOS SLS-Maschine Body Presets zuzuweisen. Mit dieser Funktionalität können EOS-Anwender ihre EOS-Parameterprofile aus EOSPRINT in Fusion importieren und diese Parameterprofile dem Bauteil ihrer Wahl zuweisen. Diese Verbesserung vervollständigt die vollständige Integration von EOSPRINT-Parameterprofilen für alle EOS-Maschinen in Autodesk Fusion.

Erfahren Sie, wie Sie eine Voreinstellung einer Druckeinstellung zuweisen können.

Neue Einblicke in die Nachhaltigkeit der Fertigung (Fusion Add-In)

Mit unserem neuen Fusion-Add-in Manufacturing Sustainability Insights (MSI) gehen wir den Kohlenstoffausstoß bereits in der Entwicklungsphase an, der bis zu 80 % der Emissionen eines Produkts während seiner Lebensdauer ausmacht. MSI wird von der branchenführenden Plattform für Kohlenstoffbilanzierung und Dekarbonisierung, Gravity Climate, unterstützt und lässt sich nahtlos in Fusion integrieren. Mit diesem Add-In erhalten Sie einen beispiellosen Echtzeit-Einblick in die Kohlenstoffauswirkungen Ihrer Design- und Fertigungsentscheidungen. Ganz gleich, ob es sich um die Materialauswahl, den Herstellungsprozess oder geografische Faktoren handelt, MSI versorgt Fusion-Benutzer mit wichtigen Informationen auf einen Blick. Mit einem einfachen Mausklick können Sie die Kohlenstoffemissionen Ihrer Entwürfe berechnen und alternative Lösungen zur Verringerung des Kohlenstoffausstoßes Ihres Produkts untersuchen. Diese Integration bietet nicht nur einen Weg zu umweltfreundlicheren Produkten, sondern auch eine unkomplizierte Methode zur Reduzierung von Kohlenstoffemissionen, zur Verbesserung der Nachhaltigkeit und zur Rationalisierung der Berichterstattung. Jetzt ist es so einfach, umweltfreundlichere Entscheidungen zu treffen, wie Fusion mit MSI zu nutzen.

Erfahren Sie mehr über das Manufacturing Sustainability Insights Add-In.

Post Processors and Machine Simulation

Suchen Sie nach den neuesten Updates für Postprozessoren und Maschinen? Diesen März haben wir eine Menge neuer Updates und Verbesserungen für viele der Open-Source-Postprozessoren und -Maschinen veröffentlicht, die wir kostenlos anbieten. In dieser Version finden Sie Verbesserungen an Postprozessoren, einschließlich generischer Postprozessoren, Fräspostprozessoren und Drehpostprozessoren. Außerdem haben wir unsere Maschinenbibliothek um neue Maschinen erweitert, unsere Spannmittel-Bibliothek aktualisiert und die Funktionalität der Autodesk CAM Post Processor Engine verbessert.    

Erfahren Sie, was es im März für Postprozessoren und Maschinensimulationen Neues gibt. 

Haben Sie das Februar-Update verpasst? Erfahren Sie, was es im Februar für Postprozessoren und Maschinensimulation Neues gab.   

---

API

Neue API-Funktionen für Mesh-Workflows
Die Registerkarte MESH enthält Modellierungswerkzeuge zur Bearbeitung von Meshes. Mit dieser Version freuen wir uns, einige dieser Funktionen in der Fusion Design API zur Verfügung stellen zu können.

Die folgenden Funktionen sind jetzt in der API als "Vorschau" verfügbar:

• MeshRepair
• MeshSmooth
• MeshReduce
• MeshShell
• MeshRemesh

Die von der API bereitgestellte Funktionalität ist die gleiche wie in der Benutzeroberfläche, mit einer Ausnahme. Die API-Version erlaubt nur die Manipulation von Netzkörpern, nicht aber von einzelnen Flächengruppen oder einzelnen Dreiecken. Die neuen Mesh-Features folgen demselben Klassendesign wie die bestehenden BRep-Features und werden auf dieselbe Weise aufgerufen und manipuliert wie die BRep-Features. Diese Funktionalität wird derzeit als "Vorschau" angeboten.

Wie bei allen API-Vorschaufunktionen können sich diese Funktionen in Zukunft ändern und sich auf alle Skripte und Add-Ins auswirken, die auf der Grundlage der aktuellen Version geschrieben wurden. Wenn Sie Automatisierungs-Tools erstellen, die diese neuen Vorschau-API-Funktionen verwenden, beachten Sie bitte mögliche zukünftige Änderungen, während wir an der Stabilisierung dieser Funktionen arbeiten.

Preview-Funktionen gelten gemäß den Autodesk-Nutzungsbedingungen, die für die Nutzung von Fusion gelten, als "Vorabversionen".

Schreib-API-Unterstützung für Konfigurationen
Mit diesem Update können Sie nun Konfigurationen über die API erstellen.

---

Customer Reported Fixes

---

Nehme am Insider Programm teil

Möchten Sie sich stärker in der Autodesk-Community engagieren, Insider-Vorschauen nutzen und den neuesten Build einen Monat vor der Veröffentlichung für die Allgemeinheit testen? Probieren Sie das Fusion Insider-Programm aus! Das Autodesk Fusion Insider-Programm ermöglicht Ihnen den Zugriff auf die nächste Version von Fusion und alle neuen Funktionen, Verbesserungen und Fehlerbehebungen, 3-4 Wochen vor der allgemeinen Öffentlichkeit. Als Mitglied erhalten Sie Insiderwissen darüber, wann wir ein Update bereitstellen, was neu ist und was als nächstes kommt. Außerdem haben Sie die Möglichkeit, an exklusiven Veranstaltungen teilzunehmen, Vorabversionen auszuprobieren und den Produktteams direktes Feedback zu geben.

TRY AUTODESK FUSION FOR FREE

[sara_elsayedJ6VX2]

Produkt-Update Mai 2024 - Neue Funktionen

Highlights

Die Version vom Mai enthält eine Vielzahl an bahnbrechenden neuen Funktionen und Verbesserungen, die Sie nun nutzen können. In dieser Version finden Sie Aktualisierungen, die sich auf die fertigungsorientierte Konstruktion konzentrieren, wie z. B. einen neuen Schalen-Algorithmus, ein neues Volumenkörper-Sweeping und die Möglichkeit, Lochabdeckungen für mehrere Bohrungen gleichzeitig zu erstellen. Außerdem gibt es eine neue, erweiterte Dreh- und Drehfräsfunktion, die Stangenrückzug, verbesserte Werkzeugausrichtung, Verbesserungen bei der Gewindeerstellung sowie einen neuen Flächenmodus zum Profilschlichten umfasst. Außerdem stehen Ihnen der neue Befehl Komponente einfügen für externe Konstruktionen sowie die Funktion An übergeordnetem Objekt zur Verfügung. Wir freuen uns, dass Sie die Neuerungen in diesem Update nun ausprobieren können, um Ihre Ideen in die Realität umzusetzen! Bevor wir beginnen, sehen wir uns noch einige der Highlights in dieser Version an:

Verbesserungen bei Arbeitsabläufen und Daten

• Verbesserter Startbildschirm
• Unterstützung für JT-Dateien
• Physikalische Eigenschaften in App Home und Fusion Team
• Leistungsverbesserungen

Konstruktion

• An übergeordnetem Objekt fixieren
• Volumenkörper – Sweep
• Neuer Wandungstyp
• Mehrfach-Lochabdeckung
• Befehl Komponente einfügen
• Gelenkursprünge im Messwerkzeug
• Importieren/Exportieren verschachtelter Konfigurationen

Zeichnungen

• Anpassen der Bemaßung
• Schnittansicht – Volle Linie
• Aktualisierung von Verjüngung und Neigung

Elektronik

• Differenzialpaar-Impedanz
• Neue Autodesk-Bibliotheken für Elektronik
• Verschiedene Leistungsverbesserungen

Fertigung

• Neuer Stangenrückzug und zahlreiche Aktualisierungen beim Drehen
• Live-Datenverbindung für die Prüfung und Maschinenverbindungen
• Modus für spiralförmige Verknüpfung bei der Planen-Strategie
• Zahlreiche Verbesserungen bei der Geometrieauswahl

Live mit Experten: Neue Funktionen in der Version von Mai 2024

Möchten Sie mehr über die Neuerungen erfahren, die diesen Mai in Fusion verfügbar sein werden? Nehmen Sie am Donnerstag, den 23. Mai 2024, an einem LIVE-Webinar teil, in dem wir uns mit Verbesserungen in den Bereichen Flexibilität, Steuerung und Programmiereffizienz beschäftigen, einige Tipps und Tricks vorstellen und Ihre Fragen LIVE beantworten. Wir freuen uns auf Sie!

Registrieren Sie sich für 8 Uhr PST | 11 Uhr EST | 16 Uhr BST.

Anmerkung: Dieses Webinar ist nur auf Englisch verfügbar.

Datenverwaltung

Neue physikalische Eigenschaften

Physikalische Eigenschaften werden jetzt in Fusion Team und auf der Fusion-Startseite angezeigt. Diese Funktion bietet erweiterte Möglichkeiten für die Übernahme von mehr Komponenteneigenschaften aus Fusion Team und optimiert den Datenfluss zwischen den einzelnen Phasen des Produktentwicklungszyklus.

ANMERKUNG: Physikalische Eigenschaften werden nur angezeigt, wenn die Konstruktionsversion ein Meilenstein ist.

JT-Dateien (*.jt) werden jetzt im Hochlade-Arbeitsablauf unterstützt

Im Fusion-Arbeitsablauf zum Hochladen können Sie jetzt JT-Dateien (.jt) auswählen. Diese Verbesserung ermöglicht einen effizienten Datentransfer zwischen verschiedenen Phasen der Produktentwicklung und erweitert gleichzeitig die Möglichkeiten zur Zusammenarbeit mit anderen Anwendungen.

Anmerkung: Es gibt drei Arten von Strukturen für JT-Dateien. Ab der Version vom Mai wird nur noch die Struktur In einem Block unterstützt.

• Struktur In einem Block (die gesamte Produktstruktur wird in einer einzigen JT-Datei gespeichert)
• JT-Baugruppe mit der Struktur Pro Bauteil (eine Stammdatei und Bauteile im Unterordner) – DERZEIT NICHT UNTERSTÜTZT
• JT-Baugruppe mit der Struktur Volle Zersplitterung (Stamm und Bauteile befinden sich im selben Ordner) – DERZEIT NICHT UNTERSTÜTZT

Benutzerfreundlichkeit

Verbesserung des Startbildschirms

Wir haben eine neue Ladeleiste mit zusätzlichen Informationen zum Startbildschirm von Fusion hinzugefügt. Diese Funktion soll Ihnen einen besseren Überblick über den Fortschritt des Startvorgangs geben. Mit dieser Verbesserung erhalten Sie Einblicke in die einzelnen Phasen des Startvorgangs, was eine transparentere und interaktivere Arbeitsweise ermöglicht.

Bei der Textauswahl und -hervorhebung wird unter Windows jetzt die Design-Akzentfarbe des Betriebssystems berücksichtigt

Bisher wurde in Fusion unter Windows für die Textauswahl eine generische Blauschattierung verwendet. Mit diesem Update wird nun in Fusion die Akzentfarbe des Betriebssystems entsprechend der Konfiguration in den Akzentfarbeneinstellungen für die Personalisierung unter Windows anzeigt, wie dies bereits unter macOS der Fall ist. Dies ermöglicht eine einheitlichere Benutzererfahrung.

Leistung

Investitionen in die Leistung sind ein Grundpfeiler unserer Arbeit, und mit jedem Update bemühen sich unsere Teams, die Geschwindigkeit und Benutzerfreundlichkeit von Fusion zu verbessern. Sehen wir uns einige herausragende Funktionen der Version vom Mai genauer an:

• Das Öffnen von Konstruktionsdateien über die Gruppe Daten erfolgt jetzt bis zu 27 % schneller.
• Die Leistung bei Arbeitsabläufen mit Aufklebern, die aus sehr großen Bildern erstellt wurden, bei denen sich das Programm häufig aufhängte, wurde verbessert, sodass nun eine sofortige Reaktion erfolgt. Verbesserte Arbeitsabläufe:
  • Aufkleberfläche auswählen
  • Komponente aus dem Ansichtsbereich auswählen
  • Komponente aus dem Browser auswählen
  • RMC für Aufkleberelement aus dem Browser
  • Dialogfeld Aufkleber bearbeiten aufrufen
  • Aufkleber verschieben
• Das Schließen einer neuen, abgeleiteten Konstruktion unmittelbar nach der Erstellung erfolgt nun durchschnittlich 5.7-mal schneller.
• Das Schließen eines neuen Zeichnungsdokuments direkt nach der Erstellung ist jetzt durchschnittlich 3.8-mal schneller.

Konstruktion

Neuer Sweeping-Volumenkörper

Sie können jetzt einen Volumenkörper im Sweeping-Werkzeug auswählen und verwenden, um ein Sweeping-Volumen zu erstellen. Dadurch können Sie ein Sweeping mithilfe eines Volumenkörpers anstelle eines Skizzenprofils erstellen, wodurch sehr komplexe Geometrie äußerst schnell erstellt werden kann.

Neuer Wandungstyp Abgerundet

Dem Befehl Schale wurde eine neue Wandungstyp-Option hinzugefügt. Diese neue Funktion ermöglicht Ihnen die Auswahl zwischen Scharf (aktuelle Methode) und Abgerundet (neue Methode). Mit der Option Abgerundet erstellen Sie abgerundete Versatzecken, und bei komplizierten Beispielen kann sie ein Teilergebnis liefern, wenn kein vollständiges Ergebnis möglich ist. Dieses können Sie dann mit den Flächenwerkzeugen von Fusion ändern.

Neue Option An übergeordnetem Objekt fixieren (GTP)

Wenn eine externe oder interne Komponente erstellt oder in eine Baugruppe eingefügt wird, wird die erste Komponente unter dem Stamm oder einer anderen Komponente vorgabemäßig am übergeordneten Objekt fixiert. Sie können bei Bedarf andere Komponenten auswählen, die am übergeordneten Objekt fixiert werden sollen, indem Sie im Browser mit der rechten Maustaste auf Komponenten klicken. Ebenso kann die Fixierung am übergeordneten Objekt über das Kontextmenü im Browser gelöst werden.

Dies entspricht dem Hinzufügen eines starren Gelenks (wie modelliert) zur übergeordneten Komponente, jedoch ohne dass ein Gelenk erstellt werden muss. Diese Fixierungsinformationen werden mit dem Komponentenknoten auf der Zeitachse/im Browser gespeichert. Dadurch wird die Übersichtlichkeit der Zeitachse verbessert, und die notwendigen Mausklicks werden reduziert, um den gleichen Effekt zu erzielen. Der Status An übergeordnetem Objekt fixieren einer Komponente wird beibehalten, wenn die Komponente in ein anderes Dokument eingefügt wird. Dies war bei der alten Funktion zum Fixieren nicht so, was ein Problem darstellte. Da auf der Zeitachse somit weniger Gelenkelemente existieren, trägt die Option An übergeordnetem Objekt fixieren auch zur Verbesserung der Leistung für die Baugruppen bei.

Des Weiteren wird die Funktion mit dieser Version in Fixieren umbenannt.

Neuer Befehl Komponente einfügen

Wenn Sie bisher eine Konstruktion in eine andere Konstruktion einfügen wollten, um eine externe Komponentenbeziehung zu erstellen, mussten Sie zur Gruppe Daten wechseln, die gewünschte Konstruktion suchen, mit der rechten Maustaste darauf klicken und In aktuelle Konstruktion einfügen wählen. Wenn Sie Windows verwendeten, hatten Sie auch die Möglichkeit, die gewünschte Konstruktion aus der Gruppe Daten in den Ansichtsbereich zu ziehen und dort abzulegen. Diese Arbeitsabläufe waren nicht intuitiv, und es gab keinen formalen Befehl im Werkzeugkasten für diesen Vorgang. Dies konnte zu Verwirrung und unerwünschten Ergebnissen führen, wenn Sie, wie viele andere Benutzer, diese Aufgabe instinktiv über die Gruppe Einfügen im Werkzeugkasten durchführen wollten. Unter Umständen haben Sie dann den Befehl Ableitung einfügen verwendet und gedacht, dass mit diesem die Konstruktion eingefügt würde.

Mit der Version vom Mai haben wir einen formalen Befehl in der Gruppe Einfügen im Werkzeugkasten hinzugefügt. Mit dem Befehl wird ein Dialogfeld zum Durchsuchen geöffnet, in dem der Benutzer die gewünschte Konstruktion auswählen und diese dann als XRef-Komponente in die aktuelle Konstruktion einfügen kann.

Gelenkursprünge können jetzt direkt im Messwerkzeug verwendet werden

Es war bisher nicht möglich, einen Gelenkursprung mit dem Messwerkzeug zu verwenden. Als Umgehungslösung mussten Sie eine Skizze mit einem Punkt an derselben Position wie der Gelenkursprung erstellen. Jetzt können die Gelenkursprünge direkt verwendet werden. Sie können ausgewählt und sowohl für die Messung im Ansichtsbereich als auch für das Dialogfeld Messen selbst wie Skizzierpunkte oder Körperscheitelpunkte verwendet werden.

Neuer Wandungstyp Abgerundet

Dem Befehl Schale wurde eine neue Wandungstyp-Option hinzugefügt. Im Dialogfeld Schale können Sie jetzt zwischen Scharf (aktuelle Methode) und Abgerundet (neue Methode) wählen. Mit der Option Abgerundet erstellen Sie abgerundete Versatzecken, und sie kann ein Teilergebnis liefern, wenn kein vollständiges Ergebnis möglich ist. Dieses können Sie dann mit den Flächenwerkzeugen von Fusion ändern.

Neue Mehrfach-Lochabdeckung

Sie können nun schnell mehrere Abdeckungen gleichzeitig auf eine einzelne Fläche in einem Vorgang anwenden. Bisher konnten Abdeckungen für mehrere Bohrungen in einer einzelnen Fläche mit dem Flächenbearbeitungswerkzeug nicht erstellt werden. Das Werkzeug kann dieses Szenario nun verarbeiten, was zu einem effizienteren Arbeitsablauf führt, bei dem Sie Zeit sparen und die Übersichtlichkeit der Zeitachse verbessern können.

Rho-Wert für konische Kurven wird jetzt auf angeordnete konische Kurven übertragen

Ab der Version vom Mai können Sie den Rho-Wert für die übergeordnete konische Kurve festlegen und ihn auf angeordnete konische Kurven übertragen. Mit dieser Aktualisierung können Sie den gesamten Anordnungsablauf optimieren.



Neue Arbeitsabläufe zur Unterstützung der Konfigurationseinbeziehung für Benutzer mit Lesezugriff auf konfigurierte Konstruktionen

Beim Einbeziehen von Konfigurationen einer konfigurierten Konstruktion über Einfügen, Ableiten, Zeichnung erstellen oder Auf neueste Version aktualisieren mussten Sie zuvor über eine höhere Zugriffsebene als Lesen für den Ordner mit der konfigurierten Konstruktion verfügen. Wenn Sie nur Lesezugriff auf diesen Ordner hatten, schlugen diese Vorgänge fehl. Mit diesem Update wird die Sperrung der Benutzer aufgehoben, und Benutzer mit Lesezugriff auf Ordner, die konfigurierte Konstruktionen enthalten, können ihre Konfigurationen nun in ihre Konstruktionen einbeziehen.

Erweiterung der Schraubenbibliotheken

Im Oktober letzten Jahres haben wir eine neue Schraubenbibliothek veröffentlicht. Seitdem verbessern und erweitern wir unsere Schraubeninhalte kontinuierlich, um Ihre Arbeitsabläufe stetig zu optimieren. In der aktuellen Version von Fusion wurden die folgenden Elemente zur Schraubenbibliothek hinzugefügt:

• Gewindebolzen (5 Familien)
• 98 Familien aus norwegischen Normen (NS)

Zeichnungen

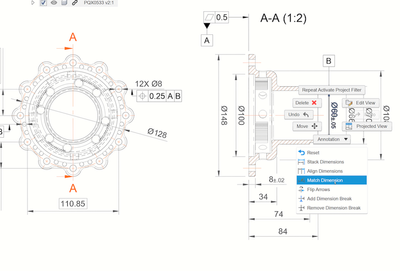

Neuer Befehl Bemaßung anpassen

Mit Bemaßung anpassen können Sie jetzt die für eine Bemaßung festgelegten Toleranzen für eine andere Bemaßung kopieren. Klicken Sie einfach mit der rechten Maustaste auf eine Bemaßung, und wählen Sie Bemaßung anpassen aus den verfügbaren Optionen.

Darüber hinaus können Sie auf einen ähnlichen Bemaßungstyp klicken, wodurch die gleiche Toleranz auf diese Bemaßung angewendet wird. Sie können ggf. auch mehrere Bemaßungen mithilfe der Rahmenauswahl auswählen, um diese Einstellungen mehreren Bemaßungen hinzuzufügen.

Anmerkung: Die Bemaßungen müssen den gleichen Typ aufweisen, d. h., Linear zu Linear, Durchmesser zu Durchmesser oder Radius zu Radius, um angewendet werden zu können.

Verbesserung von Verjüngung und Neigung

Bisher bestand das Erstellen einer technischen Zeichnung eines Bauteils mit einer Verjüngung oder Neigung nur aus einer manuellen Eingabe. Wenn Sie jetzt ein Verjüngungs- und Neigungssymbol hinzufügen, wird automatisch das richtige Symbol ausgewählt und der Wert berechnet. Dieser Wert kann von X:X oder X% mithilfe der Drei-Punkte-Option rechts neben dem Werteingabebereich geändert werden.

Neue ISO-Schnittansicht – Volle Linie

In Zeichnungen können Sie jetzt optional eine Schnittlinie anzeigen, die sich zwischen beiden Punkten erstreckt. Diese Einstellung finden Sie unter Dokumenteinstellungen auf der Registerkarte Ansicht. Unter Weitere Optionen können Sie das Kontrollkästchen Schnittlinie anzeigen aktivieren.

Elektronik

Signalintegrität – Differenzialpaarsimulation

Wir bauen auf unsere langjährige Partnerschaft mit Ansys und freuen uns, Ihnen die neueste Verbesserung der Signalintegritäts-Simulation vorzustellen, die in der Autodesk Fusion Signal Integrity Extension mit Unterstützung von Ansys verfügbar ist. Sie werden feststellen, dass nun Differenzialimpedanz und Kupplung für die Differenzialpaar-Leiterbahnen enthalten sind. Diese wichtige Neuerung, die auf den zuletzt eingeführten Impedanzfunktionen aufbaut, bietet jetzt einen verfeinerten Analysemodus für das Paar. Die Gewährleistung einer korrekten Auslegung und Beibehaltung der Differenzialimpedanz ist entscheidend für die Erzielung einer guten Leistung in Schaltkreisen, die eine Differenzialsignalübertragung verwenden, insbesondere bei digitaler Hochgeschwindigkeits-Elektronik, bei der auch geringfügige Abweichungen die Leistung erheblich beeinträchtigen können. Wenn Sie in den Modus Kupplung wechseln, wird der Kupplungskoeffizient des Paars im Vergleich zu den Signalen des Aggressors gemessen. Dies ist wichtig, um die Auswirkungen von Überschneidungen auf Ihre Signale zu verstehen. Somit können Sie nun Differenzialpaar-Impedanzsimulationen genauso einfach und mit der gleichen Präzision wie asymmetrische Signale berechnen. Diese innovative Funktion ist über die Gruppe Signal analysieren leicht zugänglich und ermöglicht so eine optimierte und leistungsstarke neue Simulationserfahrung.

Von Autodesk bereitgestellte Bibliotheken

Mit dem neuesten Update haben wir Ihre Konstruktionsarbeitsabläufe durch die Migration der lokalen Vorgabebibliotheken in das optimierte Verwaltungssystem library.io verbessert. Darüber hinaus weisen die von unserem Team verwalteten Einträge jetzt das Autodesk-Logo auf, sodass Bibliotheken schneller erkannt werden können. Für Benutzer, die diese Bibliotheken in früheren Konstruktionen integriert haben, wird eine Aktualisierungsaufforderung angezeigt. Dank der intuitiven Komponentenanpassung des Fusion-Bibliotheksmanagers gelangen Sie mit nur ein paar Klicks zum Ziel. Diese Aktualisierungen bereichern Ihren Konstruktionsprozess und sorgen für eine nahtlose Komponentenauswahl und einen effizienteren Arbeitsablauf.

Leistungsverbesserung

Wir freuen uns, Ihnen Verbesserungen an Fusion Electronics präsentieren zu können, die die Leistung erheblich steigern. Mit dem neuesten Update wird der Ladeprozess von Entwürfen mit zahlreichen Polygonen erheblich beschleunigt, und die Handhabung von nicht verlegten Objekten wird verbessert. Autodesk Fusion führt jetzt Ratsnest-Berechnungen in Echtzeit durch, wodurch das Verbindungs-Pathfinding effizienter wird. Außerdem profitieren Sie beim Laden und Generieren von Fertigungsdateien mit dem CAM-Prozessor von Fusion von einer gesteigerten Leistung. Diese Verbesserungen dienen der Optimierung Ihres Konstruktionsprozesses, sodass Sie Ihre innovativen Ideen schneller und einfacher umsetzen können.

Behalten Sie das Quellsignal beim Kopieren mehrerer Objekte bei.

Im neuesten Fusion-Update wurde auch die Handhabung komplexer Datenmodellobjekte verbessert. Benutzer können nun mehrere Elemente kopieren, z. B. Vias, Linien, Kupfergüsse und Via-Stitchings, und dabei die Integrität des Quellsignals beibehalten. Diese neue Funktion gewährleistet, dass die ursprünglichen elektrischen Eigenschaften erhalten bleiben, und sorgt so für eine nahtlose und fehlerfreie Konstruktionserfahrung.

Zusätzliche Fehlerbehebungen und Verbesserungen:

Im vorherigen Update haben wir die Implementierung des Via-Stitching in Ihren Leiterplatten-Entwurfsprozess angekündigt. Wir stießen jedoch bald auf ein Problem, bei dem das Zuweisen eines Via-Stitching mit Nullwert dazu führte, dass Fusion abstürzte. Wir haben dieses Problem inzwischen erkannt und gelöst. Diese Verbesserungen beheben das Problem und optimieren Ihre Konstruktionsabläufe durch klarere Informationen und Funktionen.

• Das Polygon erkennt jetzt flache und abgerundete Bogen und Leiterbahnen.
• Die Objektauswahl hängt nicht mehr davon ab, ob die oberen oder unteren Layer angezeigt werden.
• Position und Größe der Schalttafel werden gespeichert und in einer neuen Fusion-Sitzung wiederhergestellt.
• Das Symbol Anzeigen ist wieder verfügbar.

Fertigung

Verschieben der Maschine beim Positionieren des Bauteils

Die Registerkarte Bauteilpositionierung des Dialogfelds Setup enthält einen neuen Maschinenvorschaumodus, mit dem Maschinenachsen verschoben werden können, um die ordnungsgemäße Positionierung des Bauteils zu unterstützen. Die Maschinenachsen können verschoben werden, indem Sie Maschinenbauteile im Grafikbereich ablegen, die Schieberegler ziehen oder Werte in die Textfelder eingeben. Die Möglichkeit zum Ablegen von Maschinenbauteilen im Grafikbereich wurde auch zur Maschinenvorschau in der Machine Builder-Umgebung hinzugefügt. Der größte Vorteil besteht hier darin, dass Sie nun sehen können, wie sich Ihr Bauteil in Echtzeit bewegt, wenn Sie die einzelnen Achsen verkürzen, und so überprüfen können, ob Sie das Bauteil tatsächlich optimal positioniert haben.

Live-Datenverbindung für die Prüfung und Maschinenverbindungen

Der Antast-Vorgang Fläche prüfen bietet die Möglichkeit, komplexe Freiformflächen mit einem benutzerdefinierten Tasterpfad zu prüfen. Die Antast-Befehle erstellen in der Regel eine maschinengenerierte Ergebnisdatei. Wenn die Antast-Routine abgeschlossen ist, müssen Sie die Ergebnisdatei zur Auswertung, Analyse und Berichterstellung in Fusion importieren.  Die neue Live-Datenverbindung ermöglicht es, die maschinengenerierten Ergebnisse automatisch an Fusion zu senden, anstatt über eine separate Aktion für den Import von Ergebnissen, die nur ausgeführt werden kann, wenn die Antast-Routine abgeschlossen ist. Dies bedeutet, dass die Überprüfungsergebnisse schneller ausgewertet und analysiert werden können, während zusätzliche Funktionen zum Anhalten der Maschine verfügbar sind, wenn ein Problem erkannt wird. Dies kann auch dazu beitragen, dass Maschinen länger ohne Eingreifen des Bedieners laufen können.  Bei der normalen Importmethode für die Ergebnisdatei müssen alle angetasteten Punkte gemessen werden, bevor die maschinengenerierte Ergebnisdatei importiert und ausgewertet werden kann.

Die Live-Datenverbindung ist seit einigen Jahren als Vorschaufunktion verfügbar, aber bisher nur für Haas-Maschinen. Dies liegt daran, dass ein Maschinenverbinder erforderlich ist, um die maschinengenerierten Ergebnisse an Fusion zu senden. Bisher waren Maschinenverbinder nur für Haas-Steuerungen verfügbar. Im Rahmen der Veröffentlichung der Live-Verbindung haben wir weitere Maschinenverbinder zur Verfügung gestellt, die andere CNC-Steuerungen unterstützen: Fanuc, Heidenhain mit DCOM und Siemens mit RPC. Die Maschinenverbindungen befinden sich in der Fusion-Postprozessor-Bibliothek für die unterstützten Postprozessoren Prüfen und Überprüfung unter dem Link Verbindung (siehe Abbildung).

Modus für spiralförmige Verknüpfung bei der Planen-Strategie

Die Planen-Strategie verfügt nun über einen spiralförmigen Verknüpfungsmodus mit der Bezeichnung Reihenfolge für kürzere Verbindungen. Dadurch werden in einigen Fällen die Verknüpfungsabstände reduziert, während das Gleichlauf- oder Gegenlauffräsen beibehalten wird.

Neue Option zur Auswahl von Gleichlauf- oder Gegenlauffräsen in der 5-Achs-Wälzen-Strategie

Die 5-Achs-Wälzen-Strategie verfügt nun über ein Steuerelement, mit dem Sie auf der Registerkarte Durchgänge Gleichlauf- oder Gegenlauffräsen auswählen können.

Geometrieauswahl

Neue Vorgaben für die Geometrieauswahl beim Drehen

Die Geometrieauswahl wird verwendet, um beim Programmieren von Drehoperationen die entsprechende Geometrie auszuwählen. Dies ähnelt dem Programmieren von Fräsoperationen, die am häufigsten verwendeten Auswahlen unterscheiden sich jedoch davon.

Die Geometrieauswahl wurde verbessert, um verschiedene Vorgabeoptionen für Drehoperationen bereitzustellen. Skizzenprofile und Kette sind die am häufigsten verwendeten Auswahlen für Profilierungs-, Einstech- und adaptive Schruppoperationen. Dies sind jetzt die Vorgabeoptionen für diese Drehoperationen. Dadurch wird die Benutzerfreundlichkeit verbessert und die Programmierung vereinfacht.

Neue Geometrieauswahl für Taschenauswahl bei der 4-Achsen-Abwicklung

Die Geometrieauswahl bietet verschiedene Möglichkeiten, um die geeignete Geometrie für die Werkzeugwegprogrammierung auszuwählen. Bei der Auswahl von Taschen ist die dedizierte Auswahl von Taschen in der Regel allgemeineren Auswahlmethoden vorzuziehen, wie z. B. Kette, da Sie Ihre Absichten dadurch klarer definieren können. In der Regel bedeutet dies, dass Sie weniger Mausklicks benötigen, um die Auswahl zu definieren, und die Assoziativität ist stabiler, sodass Werkzeugwege eher erfolgreich neu berechnet werden können, wenn sich die Geometrie erheblich ändert.

Die Auswahl von Taschen wird normalerweise für flache Geometrie mit 2D-Werkzeugwegen verwendet (2D-Tasche, 2D-Adaptive und 2D-Kontur). Diese Werkzeugwege können jedoch auch für die Abwicklungsbearbeitung verwendet werden. Bisher konnte die Auswahl von Taschen nicht mit abgewickelter Geometrie verwendet werden. Sie müssten daher die Option Kette verwenden, um die Geometrie auszuwählen. Dies erforderte in der Regel mehr Mausklicks, und wenn sich das Modell änderte, mussten Sie wahrscheinlich die Kettenauswahl neu erstellen.

Die Auswahl von Taschen wurde verbessert, um abgewickelte Geometrie zu unterstützen. Wenn Sie die Abwicklungsbearbeitung auswählen und den entsprechenden Zylinder für Abwicklung definieren, können Sie mit der Auswahl von Taschen eine abgewickelte 2D-Geometrie auswählen.

Verbesserte Optionen Auswahl bereinigen und Fehlende Referenzen löschen

Mit der Geometrieauswahl können Sie die geeignete Geometrie für die Werkzeugwegprogrammierung auswählen. Die Geometrieauswahl ist assoziativ, sodass die Geometrie neu berechnet wird, wenn sich das Modell ändert. Die Assoziativität kann Ihnen helfen, die Programmierung ähnlicher Bauteile zu automatisieren. Wenn Sie ein CAM-Programm für eine verknüpfte Konstruktion erstellen, können Sie die Setups und Operationen wiederverwenden, um ein ähnliches Bauteil zu programmieren, indem Sie eine verknüpfte Konstruktion durch eine andere ersetzen. Wenn die neue Konstruktion sich stark unterscheidet, z. B., wenn wichtige Funktionen fehlen, kann die Geometrieauswahl veraltet sein, und der Benutzer muss eingreifen. Bisher gab es keine schnelle Methode, redundante Auswahlen oder Referenzen zu löschen, sodass die Aktualisierung komplexerer Geometrieauswahlen ziemlich zeitaufwendig sein konnte.

Die Verbesserungen in dieser Version ermöglichen Ihnen das schnelle und einfache Entfernen redundanter Geometrieauswahlen und Referenzen. Für eine Geometrieauswahl, die nicht mehr benötigt wird, stehen die neuen Optionen Auswahl bereinigen und Jede Auswahl bereinigen zur Verfügung, mit denen eine leere Geometrieauswahl entfernt wird. Für eine Geometrieauswahl, die noch benötigt wird, aber umfangreiche Nacharbeiten erfordert, z. B. die Wiederverwendung einer Kettenauswahl zur Auswahl eines anderen Elements, stehen die Optionen Fehlende Referenzen löschen und Alle fehlenden Referenzen löschen zur Verfügung.

Additive Fertigung

Neues Punktverbindungsnetz-Muster für Stabauflager

Die Option Punktverbindungsnetz wurde als neuer Mustertyp zur Stabauflager-Grundplatte für Gruppenverbindungen hinzugefügt.

Beim Erstellen von Stabauflagern haben Sie die Möglichkeit, diese zu gruppieren. Wenn Sie zwei oder mehr Stäbe gruppiert haben, können Sie diese mithilfe verschiedener Optionen mit der Grundplatte verbinden. Eine dieser Optionen ist das Erstellen des Verbindungstyps Grundplatte für Gruppen. Diese Grundplatte kann ein Volumenkörperobjekt sein oder Aussparungen aufweisen, die auf unterschiedlichen Mustertypen basieren.

In dieser Version wurde ein neuer Mustertyp mit der Bezeichnung Punktverbindungsnetz zu Fusion hinzugefügt, sodass Sie Grundplatten erstellen können, bei denen jeder Stab mit einem anderen Stab verbunden ist. So wird die Stabilität an der Grundplatte gewährleistet, ohne dass Material für den 3D-Druck einer Volumenkörper-Grundplatte verschwendet wird.

Mit Grundvolumen füllen kann jetzt die Anzahl der Kopien einer bestimmten Komponente begrenzt werden

Wenn Sie den Befehl Grundvolumen füllen verwenden, haben Sie jetzt die Möglichkeit, die Anzahl der von Fusion erstellten Kopien zu begrenzen, anstatt das gesamte leere Grundvolumen mit einer ausgewählten Komponente zu füllen. Diese Verbesserung ermöglicht es Ihnen, das Grundvolumen eines SLS- oder MJF-3D-Druckers systematisch mit einer Komponente nach der anderen zu füllen.



Drehen

Neuer Stangenrückzug

Ein neuer Operationstyp, Stangenrückzug, wurde zu Gegenspindel-Drehoperationen hinzugefügt. Mit dem Stangenrückzug können Sie die Rohteilstange mit der Gegenspindel nach außen ziehen. Diese Strategie bietet Ihnen die Möglichkeit, schrittweise mehr Rohteilmaterial für die Bearbeitung freizugeben.

Verbesserungen an der Z-Achsenbegrenzung für Drehen – Gewinde

Um Ihnen mehr Flexibilität und eine konsistentere Erfahrung zu bieten, haben wir eine weitere Verbesserung für Gewindeoperationen bei Drehwerkzeugwegen hinzugefügt, nämlich Z-Achsen-Begrenzungsbereiche.

Zuvor wurde die Begrenzung für ein Gewinde auf Gewindebasis erstellt und war auf das Rohteil beschränkt, was einiges Herumprobieren erforderte, bis das gewünschte Werkzeugwegergebnis generiert wurde. Im Prinzip musste man schätzen, wo die Gewindeoperation beginnen und enden sollte.

Im Rahmen des Mai-Updates haben wir für die Produktion die Optionen für die Drehbegrenzung beim Gewindeschneiden an die anderen Drehstrategien angepasst, sodass Sie zielgerichteter vorhersagen können, wo das Gewinde beginnt und endet.

Möglichkeit einer benutzerdefinierten Tiefe für ersten Durchgang bei Drehen – Gewinde

Sie haben jetzt bei Drehen-Gewinde-Operationen die Möglichkeit, die Schnitttiefe für den ersten Durchgang zu definieren. Durch die Definition einer Tiefe für den ersten Durchgang können Sie Werkzeugschäden beim Gewindeschneiden in härteren Materialien verhindern, und Sie erhalten mehr Kontrolle über die Gewindeoperationen.

Neuer Flächenmodus für Drehen – Profilschlichten

Wir haben einen neuen Flächenprofilierungsmodus für Drehen-Profilschlichtoperationen hinzugefügt, damit Sie beim Bearbeiten von Drehelementen auf der Fläche eines Bauteils ein intuitiveres Benutzererlebnis erhalten.

Bearbeitung mehrerer nicht verbundener ID-/AD- und Flächenbereiche für Drehen – Profilschlichten

Im Mai-Update haben wir unter Drehen – Profilschlichten die Möglichkeit hinzugefügt, nicht verbundene Bereiche auf dem Außen-/Innendurchmesser und der Fläche in derselben Operation zu bearbeiten. Dadurch erhalten Sie ein zuverlässigeres und besser vorhersagbares Benutzererlebnis bei der Werkzeugwegerstellung sowie sicherere Veknüpfungsbewegungen.

Möglichkeit zur Bearbeitung entlang der Fläche nach unten und auf der Rückseite der skizzierten Geometrie für Drehoperationen

Wenn das Modell von einer Skizze überschrieben wurde, können bei den Strategien Drehen – Profil-Schruppen, Profilschlichten, Nut-Schruppen und Nut-Schlichten nun alle Bereiche innerhalb der Z-Grenzen vom Werkzeug bearbeitet werden, anstatt die Z-Grenzen an die Skizze zu heften. Dadurch kann das Werkzeug sowohl die Fläche als auch die Rückseite des Bauteils bearbeiten.

Verbesserte Verknüpfung zwischen dem Schneidewerkzeugweg und dem Start- und Endpunkt des Werkzeugwegs für Drehstrategien

Die Verknüpfung zwischen den Schnittbewegungen und dem Start- und Endpunkt des Werkzeugwegs für die folgenden Drehstrategien wurde verbessert.

• Profil-Schruppen
• Profilschlichten
• Nut-Schruppen
• Nut Schlichten

Die neuen Verknüpfungsbewegungen sind jetzt sicherer und optimaler.

API und Zusatzmodule

Unterstützung für Trennzeichen-Befehlseingabe

In der API wird jetzt das Hinzufügen eines Trennzeichens zu einem Befehlsdialogfeld unterstützt. Durch die Trennzeichen-Befehlseingabe wird keine Aktion ausgeführt, sie dient als visueller Bruch in einem Befehlsdialogfeld. Die Abbildung oben zeigt das Dialogfeld EXTRUSION, in dem ein Trennzeichen zwischen den Eingaben für Grenztyp und Operation verwendet wird.

Integration mit der MFG-DM-API

Die API unterstützt jetzt die Eigenschaft dataComponent für das Component-Objekt, das ein DataComponent-Objekt zurückgibt. Dieses Objekt stellt einige IDs bereit, die mit der MFG-DM-API verwendet werden können.

API-Unterstützung für Fortschrittsleiste und Statusmeldung

Fusion zeigt im rechten unteren Bereich des Grafikfensters Informationen zum aktuellen Status an. Dies umfasst Meldungen sowie eine Fortschrittsleiste für Aktionen, die mehrere Sekunden dauern können. Beides ist jetzt auch über die API verfügbar.

Mit der neuen Eigenschaft UserInterface.statusMessage können Sie eine Statusmeldung festlegen, wie unten gezeigt.

Die API unterstützt seit langem ein Fortschrittsleisten-Dialogfeld, jedoch für eigene Befehle. Fusion verwendet eine Fortschrittsleiste, die in der unteren rechten Ecke des Grafikfensters angezeigt wird. Diese ist jetzt in der API über das ProgressBar-Objekt verfügbar, das über die Eigenschaft UserInterface.progressBar abgerufen wird. Die Benutzeroberfläche ist ähnlich, wenn Sie das Dialogfeld für die Fortschrittsleiste bereits verwendet haben. Ein Beispiel für die Fortschrittsleiste wird unten gezeigt.

Umfassende Änderung bei öffentlichen Links

Dies ist eine umfassende Änderung. Mit dieser Version läuft die vorhandene Eigenschaft DataFile.publicLink aus. Wenn Änderungen vorgenommen werden, versuchen wir, diese rückwärtskompatibel zu gestalten, damit bestehende Programme weiterhin funktionieren. Es gab jedoch ein inhärentes Sicherheitsproblem mit der Eigenschaft DataFile.publicLink, sodass allein durch das Aufrufen der Eigenschaft ein öffentlicher Link mit Vollzugriff erstellt wurde. Dies konnte bei der Fehlerbehebung eines Programms versehentlich geschehen. Daher haben wir uns entschieden, die Eigenschaft DataFile.publicLink zu deaktivieren und das Verhalten zu ändern. Wenn eine Funktion ausläuft, ist sie weiterhin vorhanden und funktioniert in der Regel wie zuvor, wird jedoch in der Dokumentation als veraltet gekennzeichnet und wird nicht in Code-Hinweisen angezeigt. In diesem Fall ist die Eigenschaft weiterhin vorhanden, das Verhalten wurde jedoch geändert, was eine umfassende Änderung darstellt. Die Änderung besteht darin, dass durch das Aufrufen dieser Eigenschaft kein öffentlicher Link mehr erstellt wird. Wenn bereits ein Link vorhanden ist, wird dieser zurückgegeben. Andernfalls wird eine leere Zeichenfolge zurückgegeben.

Wir haben ein neues Objekt hinzugefügt, das die vollständigen Funktionen eines öffentlichen Links bereitstellt. Die neue Eigenschaft DataFile.sharedLink gibt das SharedLink-Objekt zurück. Mit diesem Objekt können Sie überprüfen, ob ein öffentlicher Link vorhanden ist, und diesen aktivieren, falls dies nicht der Fall ist. Wenn ein Link vorhanden ist, können Sie die URL abrufen und den Link deaktivieren. Sie können auch ein Kennwort festlegen und steuern, ob die Person mit dem Link die Datei herunterladen kann.

API-Unterstützung für neue Konstruktionsverbesserungen

Die API für das Sweeping-Element wurde verbessert und unterstützt jetzt die neue Funktion für Volumenkörper-Sweepings, mit der Sie ein Sweeping eines Volumenkörpers erstellen können.

Die API für die Schalenfunktion wurde ebenfalls verbessert und unterstützt jetzt die neue Option für abgerundete Schalen.

Die API unterstützt die neue Funktion An übergeordnetem Objekt fixieren. Der Zugriff auf die Voreinstellung und die Möglichkeit zum Festlegen des Status eines Exemplars werden jetzt unterstützt.

Werden Sie Mitglied beim Insider-Programm

Sie möchten mehr mit der Autodesk-Community zusammenarbeiten, Insider-Vorschauen ausprobieren und die jeweils neueste Version einen Monat vor ihrer allgemeinen Veröffentlichung testen? Sehen Sie sich das Fusion-Insider-Programm an! Mit dem Autodesk Fusion-Insider-Programm können Sie 3 bis 4 Wochen vor der allgemeinen Veröffentlichung auf die nächste Version von Fusion, einschließlich aller neuen Funktionen, Verbesserungen und Fehlerbehebungen, zugreifen. Als Mitglied erhalten Sie Insider-Wissen über die Bereitstellung eines Updates, über die neuen Funktionen und über künftige Entwicklungen. Sie haben außerdem die Möglichkeit, an exklusiven Events teilzunehmen, Funktionen vor der Veröffentlichung auszuprobieren und den Produktteams direkt Feedback zu geben.

Werden Sie noch heute Mitglied.
