２点を結ぶポリラインの作成とエラー内容の確認方法

[sac-hatakeyama]

CAD上の２点を結ぶポリラインの作図をDynamoで行おうと思います。

２点のXY値は図面上のポイントをセレクト→座標から読み取り、Z値はnumberで指定できるようにしたいです。
プレイヤーを実行すると、「実行は完了しましたが、エラーが発生しました」と表記されます。

その時

①エラーの詳細を確認する方法

②このDynamoでエラーが起きている原因

をご教示いただけないでしょうか。

[XCIX]

こんにちは。
先頭のノードは Civil3DToolkit の Pick Point ノードでしょうか？

残念ながらこちらは Dynamo Player に非対応のようです。

過去の類似投稿とその先の英語のリンクを張っておきます。

[katsuhisa.shibataJUJVG]

Select Objectの出力はAutoCADオブジェクトで，Point.Xの入力はDynamoのpointですので，つなぐことはできません。Select Objectで選択するつもりのAutoCADオブジェクトは何でしょうか。AutoCADのポイントであれば，間にObject.Geometry（AutoCAD > Objects > Object にある）を挟めば通るはずです。

[sac-hatakeyama]

返信ありがとうございます。

選択するオブジェクトはAutoCADのポイントです。

Select Objectとpoint.Xの間にobject.geometryを挟んでみましたが上手くいきません。

object.geometryを差し込む位置はここで合っていますでしょうか？
初歩的な質問で申し訳ございません。ご確認いただけますと幸いです。

 

 

[katsuhisa.shibataJUJVG]

当方はCivil 3D 2025ですが，このDynamoで線分が引かれました。

選択するオブジェクトはCivil 3Dのプロパティパレットで「点」と表示されるものですよね。Civil 3Dの「COGO ポイント」ではないですよね…あれ，やってみたらCOGO ポイントでも，線分が引かれました。

Dynamoでも，Dynamo プレーヤでも動作しました。ソフト，バージョンは何で，「上手くいきません」というのはどうなるのでしょうか。Dynamoでも，Dynamo プレーヤでも同じように上手くいかないのでしょうか。

[sac-hatakeyama]

返信ありがとうございます。

使用しているソフトはCivil3D2023のバージョンは13.5.131.0で、katsuhisa.shibataJUJVG さんが仰られている通り、プロパティに「点」と表示されるオブジェクトを参照しています。

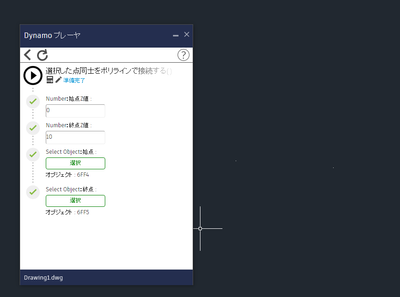

↓playerでオブジェクトを指定、Z値を入力後実行を推すと

↓のような表記が出ます。

Dynamoの内容に問題がないのであれば、Civil3Dの再インストールを行おうと思います。

よろしくお願いいたします。

[katsuhisa.shibataJUJVG]

結論2024ではダメで，2025ではOKです。

2024のDynamo上で動かすとノードの上に出る黄色いメッセージに Not Implemented. と書いてあります。「実装されていない」です。

Object.GeometryはAutoCADの要素をDynamoの世界に「輸入」します。AutoCADの要素はたくさんあり，この「輸入」を「実装」している型は限られているのです。ポイントに関してはこれが実装されたのが2025，というわけです。
2025をインストールするのが良いでしょう。2025のインストールに関してはこのフォーラムの Dynamo for Civil 3DのPython Scriptで参照するアセンブリに関連するエラー のメッセージ6を見てください。
こんな調子でDynamoグラフはいつまで経っても実用にはなりません。付き合うだけ時間，労力の無駄です。早く見切りをつけて他の手段に移行しないと仕事にはなりません。自分は.NET API on Dynamo Python Scriptですが，これが最善，最新なのかはわかりません。Autodesk Platform Servicesというものがあるようですが，当方，これの知識はゼロです。
