AutoCAD Electrical'da AESWAPBLOCK kullanarak blokları değiştirin

[#1]

Not: Bu makale İngilizce olarak yazılmış ve yayınlanmıştır ve orijinalinin çevrilmiş bir versiyonudur  target=_blankburada.  

Giriş

 

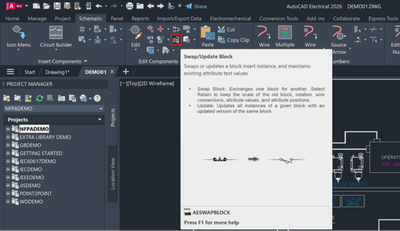

AESWAPBLOCK komutu, birden fazla çizimdeki blok örneklerinin değiştirilmesini veya güncellenmesini otomatikleştirmek için tasarlanmış,AutoCAD Electrical içinde yer alan özel bir araçtır. İster bir bloğun geometrisini ister niteliklerini değiştiriyor olun, bu komut eski bloğun tüm örneklerini proje genelinde değiştirmenize yardımcı olabilir. Ayrıca, fiziksel blok tanımı değiştirilirken öznitelik değerlerinin korunmasını sağlar.

 

Aşağıdaki eğitimde, mevcut bir başlık bloğunun (acade_title) nasıl değiştirileceğini ve AESWAPBLOCK komutunu kullanarak proje genelinde nasıl değiştirileceğini göstermek için NFPADEMO örnek projesini kullanacağız. Bu eğitim başlık bloğuna odaklanırken, aynı işlem her tür bloğu değiştirmek için kullanılabilir.

 

Orijinal Başlık Bloku

 

Değiştirilmiş Başlık Bloku

 

WBLOCK kullanarak bir bloğu dışa aktarma

 

Bu bölümde, mevcut bir çizimden belirli bir bloğu çıkarmak ve bağımsız bir .dwg dosyası olarak kaydetmek içinWBLOCK komutunu kullanma süreci açıklanmaktadır.

Bloğunuzun gözden geçirilmiş bir sürümünü .dwg dosyası olarak hazırladıysanız ve kaydettiyseniz, doğrudan bir sonraki bölüme geçebilirsinizAESWAPBLOCK kullanarak blokları değiştirme.

1. Çizimi hedef bloğunuzla AutoCAD Electrical'da açın.
2. Değiştirmek istediğiniz bloğu seçin.
3. Komut satırına WBLOCK yazın ve Enter'a basın.
Örneğin: Aşağıdaki resimdeki başlık bloğunu (acade_title) dışa aktaracağız ve değiştireceğiz.

 

 

4. Göz atın ve dwg sembolünü kaydetmek için bir konum seçin ve Tamam'a tıklayın.

 

5. Dışa aktarılan dwg sembolünü açın ve gereken değişiklikleri yapın.
   Örneğin: Başlık çubuğunu çizimin sağ tarafından çizimin altına taşıyacağız.

 

 

AESWAPBLOCK kullanarak blokları değiştirin

 

1. Çizimi hedef bloğunuzla AutoCAD Electrical'da açın.
   2. Komut satırına AESWAPBLOCK yazın ve Enter'a basın.

 

 

3. B Seçeneğini seçin: Bir Bloğu Güncelle – seçilen blok yerine yeni sürümü değiştirin ve Tamam'a tıklayın.

 

4. Etkin çizimden değiştirmek istediğiniz bloğu seçin.
Örneğin: Aşağıdaki resimdeki başlık blokunu (acade_title) değiştireceğiz.

 

5. Yeni bir blok seçin.

 

6. Bloğu yalnızca geçerli çizimden değiştirmek için Etkin Çizim'e tıklayın veya etkin projedeki birden fazla çizime göz atmak ve seçmek için Proje düğmesine tıklayın.

 

7. Birden fazla çizimi güncellemek için Proje seçeneğini kullanıyorsanız, etkin projeden işlenecek tüm çizimleri seçin.

 

8. Başlık bloku başarıyla yeni sürümle değiştirildi.

 

Not: Bu makale İngilizce olarak yazılmış ve yayınlanmıştır ve orijinalinin çevrilmiş bir versiyonudur burada.
