Postez ici vos résultats, que vos résultats
Bonjour à tous,
Merci de poster ici le résultat du challenge famille sur la réalisation de la fameuse table Fletcher Capstan Table
https://www.youtube.com/watch?v=PRsLKiqiDXg
Un petit rappel de l'énoncé du problème :
Réaliser cette table en famille standard Revit (pas en composants adaptatifs) sans dynamo ni code
Elle existe en 3 dimensions dont la plus grande fait 228 à 300cm de diamètre.
La hauteur standard d'une table est de 73cm
Elle doit être paramétrique dans ses dimensions.
Il faut reproduire la cinétique de la table
Pour plus de détails il y a le site
https://www.fletchertables.com/details/
Le rendu :
A poster en réponde de ce post, jeudi 19/12/2019 entre 18 et 19h
Merci de ne poster ici que votre rendu!!!
Le fichier Revit
Un petit film qui montre la table en mouvement
Une petite explication de la méthode et des techniques utilisées
Une estimation du temps nécessaire à l’accomplissement de la famille
Je suis impatient de voir les résultats
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Postez ici vos résultats, que vos résultats
Bonjour à tous,
Merci de poster ici le résultat du challenge famille sur la réalisation de la fameuse table Fletcher Capstan Table
https://www.youtube.com/watch?v=PRsLKiqiDXg
Un petit rappel de l'énoncé du problème :
Réaliser cette table en famille standard Revit (pas en composants adaptatifs) sans dynamo ni code
Elle existe en 3 dimensions dont la plus grande fait 228 à 300cm de diamètre.
La hauteur standard d'une table est de 73cm
Elle doit être paramétrique dans ses dimensions.
Il faut reproduire la cinétique de la table
Pour plus de détails il y a le site
https://www.fletchertables.com/details/
Le rendu :
A poster en réponde de ce post, jeudi 19/12/2019 entre 18 et 19h
Merci de ne poster ici que votre rendu!!!
Le fichier Revit
Un petit film qui montre la table en mouvement
Une petite explication de la méthode et des techniques utilisées
Une estimation du temps nécessaire à l’accomplissement de la famille
Je suis impatient de voir les résultats
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Salut à tous !
Je poste tôt aujourd'hui car je me tire en vacances maintenant, les premières depuis 1 an.......
Alors, comme montré dans le schéma, c'est une série d'imbrications regroupées par rotation commune.
Un profil de l'anneau pour une extrusion (première rotation).
Cette famille chargée dans une autre avec les plateaux (seconde rotation) et quelques "if" pour les déplacements.
Puis le tout chargé dans la famille finale pour le dernier assemblage et les 2 potards de rotation.
Il y a en plus quelques protections pour éviter l'éclatement.
Estimation du temps passé : 6 / 8h (à cause des films que je regardais en même temps !!!)
Bonnes Vacances à vous tous !
Salut à tous !
Je poste tôt aujourd'hui car je me tire en vacances maintenant, les premières depuis 1 an.......
Alors, comme montré dans le schéma, c'est une série d'imbrications regroupées par rotation commune.
Un profil de l'anneau pour une extrusion (première rotation).
Cette famille chargée dans une autre avec les plateaux (seconde rotation) et quelques "if" pour les déplacements.
Puis le tout chargé dans la famille finale pour le dernier assemblage et les 2 potards de rotation.
Il y a en plus quelques protections pour éviter l'éclatement.
Estimation du temps passé : 6 / 8h (à cause des films que je regardais en même temps !!!)
Bonnes Vacances à vous tous !
Bonjour,
Bon impossible mettre un gif....
Du coup ma table est visible ici : https://forums.autodesk.com/t5/revit-et-bim-francais/challenge-famille/m-p/9208680#M15494
Elle n'est pas paramétrique.
Je ferai un laïus sur la famille dès que j'aurai le temps.
Pour contrôler la table il faut faire varier la valeur "Controle" entre 50 et 400.
Bonjour,
Bon impossible mettre un gif....
Du coup ma table est visible ici : https://forums.autodesk.com/t5/revit-et-bim-francais/challenge-famille/m-p/9208680#M15494
Elle n'est pas paramétrique.
Je ferai un laïus sur la famille dès que j'aurai le temps.
Pour contrôler la table il faut faire varier la valeur "Controle" entre 50 et 400.
Hors concours
Ma deuxième table paramétrique que je n'ai pas eu le temps de finir.
Idem que l'autre : Paramètre contrôle a faire varier entre 50 et 400
Hors concours
Ma deuxième table paramétrique que je n'ai pas eu le temps de finir.
Idem que l'autre : Paramètre contrôle a faire varier entre 50 et 400
@David_TESSON je me renseigne, oui il semble y avoir des problèmes...
Patrick Emin animateur de la communauté francophone
Vous avez trouvé un message utile? Alors donnez un "J'aime" à ce message!
Votre question a eu une réponse satisfaisante? Voulez vous avoir l'amabilité de cliquer sur le bouton APPROUVER LA SOLUTION en bas de la réponse qui apporte une solution?
Signez notre Livre d'Or
@David_TESSON je me renseigne, oui il semble y avoir des problèmes...
Patrick Emin animateur de la communauté francophone
Vous avez trouvé un message utile? Alors donnez un "J'aime" à ce message!
Votre question a eu une réponse satisfaisante? Voulez vous avoir l'amabilité de cliquer sur le bouton APPROUVER LA SOLUTION en bas de la réponse qui apporte une solution?
Signez notre Livre d'Or
à tous,
Alors moi je poste non pas un RFA mais un RVT qui contient le RFA. C'est ce qui m'a permis d'avoir le curseur en lien avec la table par les paramètres globeaux.
7-8h de boulot au total avec la recherche sur internet
Comme tous, la table est une famille avec double imbrication
- Morceaux>Plateau (posés sur lignes de références)>table (plateau posé sur une ligne de ref qui tourne.
Le plus long a été de caler les différentes plages de focntionnement et l'ajustement du pas, avec les if pour que ce soit harmonieux.
Ceux qui ont utilisé de la trigo (fonction sinusoidal sur l'angle de rotation) sont plus dans le vrai et colle vraiment au réel fonctionnement mais comme j'étais parti avec l'idée de faire sans math...
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
à tous,
Alors moi je poste non pas un RFA mais un RVT qui contient le RFA. C'est ce qui m'a permis d'avoir le curseur en lien avec la table par les paramètres globeaux.
7-8h de boulot au total avec la recherche sur internet
Comme tous, la table est une famille avec double imbrication
- Morceaux>Plateau (posés sur lignes de références)>table (plateau posé sur une ligne de ref qui tourne.
Le plus long a été de caler les différentes plages de focntionnement et l'ajustement du pas, avec les if pour que ce soit harmonieux.
Ceux qui ont utilisé de la trigo (fonction sinusoidal sur l'angle de rotation) sont plus dans le vrai et colle vraiment au réel fonctionnement mais comme j'étais parti avec l'idée de faire sans math...
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Bonjour à tous,
Voici ma famille, entièrement paramétrique avec aucun if et crée avec des familles imbriquées partagées afin de quantifier chaque pièce:
Voici la liste des paramètres:
- α l'angle d'ouverture de la table 0 à 120°
- z l'ouverture du socle de 0 à 1
- Ø extérieur de la table
- Ø intérieur de la table
- Hauteur de la table
- Hauteur du fût
- Nombre pied
- Diamètre d'emprise des pieds
- Épaisseur pied
- Hauteur pied min.
- Rayon du dessin des pied
- Épaisseur des plateaux
- Épaisseur du caisson
- Hauteur du caisson
- Matériaux
Le reste étant des paramètres calculés induit de tous ces paramètres pour rendre le tout entièrement paramétrique !
Donc cette table est en LOD 200, j'ai fais tous le mécanisme mais je n'ai pas eu le temps de l'intégrer à la table.
Je posterais la table complète prochainement !
Donc au final beaucoup de maths, un peu de prise de tête pour retrouver les bon théorèmes et la conception de familles au final assez standard. Au final un défi bien sympa, j’espère qu'on refera ça ...
Attention l'équation du mouvement n'est pas linéaire c'est une formule mathématique avec des rapports de cercle.
WIP

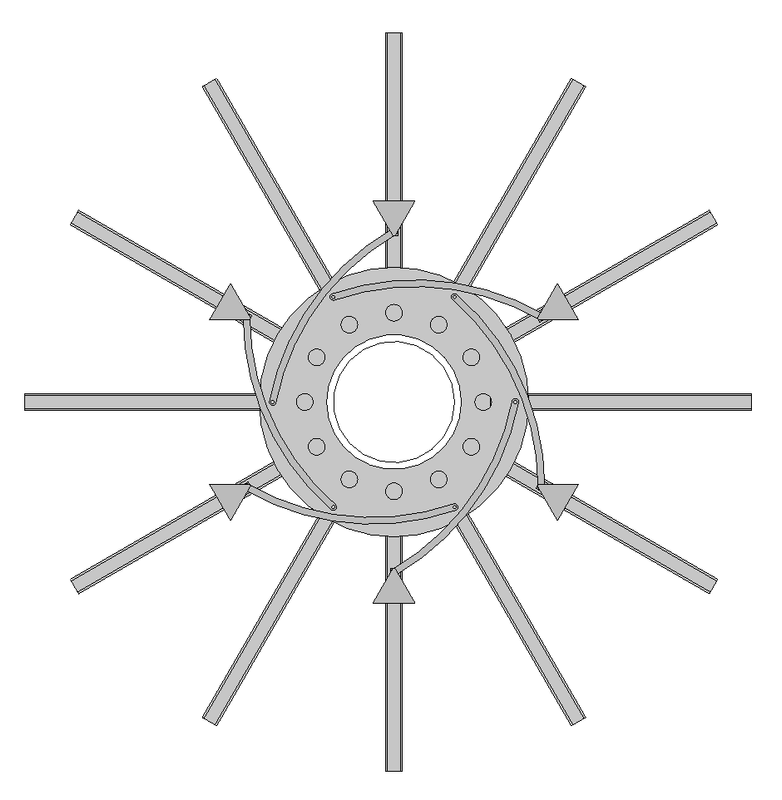

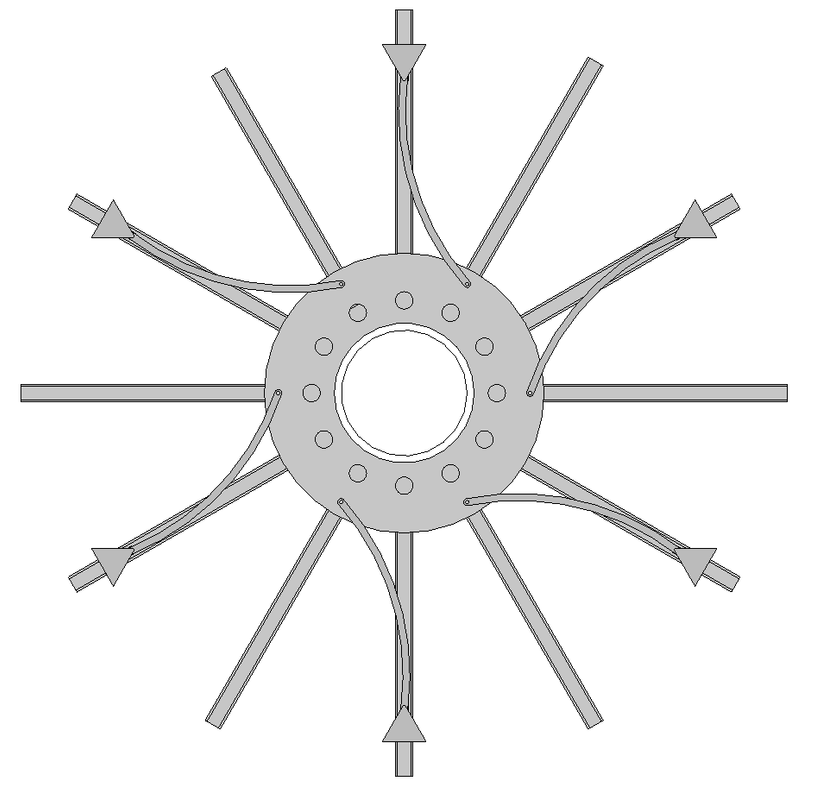

Mécanisme en cours de réalisation:
https://i.postimg.cc/xdFtBmJx/M-canisme-ferm.png
https://i.postimg.cc/tTKD4HzF/M-canisme-ouvert.png
Bonjour à tous,
Voici ma famille, entièrement paramétrique avec aucun if et crée avec des familles imbriquées partagées afin de quantifier chaque pièce:
Voici la liste des paramètres:
- α l'angle d'ouverture de la table 0 à 120°
- z l'ouverture du socle de 0 à 1
- Ø extérieur de la table
- Ø intérieur de la table
- Hauteur de la table
- Hauteur du fût
- Nombre pied
- Diamètre d'emprise des pieds
- Épaisseur pied
- Hauteur pied min.
- Rayon du dessin des pied
- Épaisseur des plateaux
- Épaisseur du caisson
- Hauteur du caisson
- Matériaux
Le reste étant des paramètres calculés induit de tous ces paramètres pour rendre le tout entièrement paramétrique !
Donc cette table est en LOD 200, j'ai fais tous le mécanisme mais je n'ai pas eu le temps de l'intégrer à la table.
Je posterais la table complète prochainement !
Donc au final beaucoup de maths, un peu de prise de tête pour retrouver les bon théorèmes et la conception de familles au final assez standard. Au final un défi bien sympa, j’espère qu'on refera ça ...
Attention l'équation du mouvement n'est pas linéaire c'est une formule mathématique avec des rapports de cercle.
WIP
Mécanisme en cours de réalisation:
https://i.postimg.cc/xdFtBmJx/M-canisme-ferm.png
https://i.postimg.cc/tTKD4HzF/M-canisme-ouvert.png
Un peu surpris de lire ça car cette table et son mécanisme ce n'est que des maths justement ! Sans les maths tu joue avec des conditions mais le mouvement n'est pas réel.
Le créateur de la table l'explique bien dans ces vidéos d'ailleurs !!!
Un peu surpris de lire ça car cette table et son mécanisme ce n'est que des maths justement ! Sans les maths tu joue avec des conditions mais le mouvement n'est pas réel.
Le créateur de la table l'explique bien dans ces vidéos d'ailleurs !!!
Je suis bien d’accord avec toi.
c’est juste que je me suis obstiné avec cette hypothèse sans math pour le mouvement (qui n’est pas la meilleure) et c’est d’ailleurs cela qui m’a pris le plus de temps, ajuster le pas pour obtenir un mouvement harmonieux. Je m’en suis rendu compte au fil de nos échanges mais je n’avais pas le temps ni l’envie de la refaire pour autant. Moi qui fait des conférences sur le bien fondé de l’approche mathématique dans les familles...
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Je suis bien d’accord avec toi.
c’est juste que je me suis obstiné avec cette hypothèse sans math pour le mouvement (qui n’est pas la meilleure) et c’est d’ailleurs cela qui m’a pris le plus de temps, ajuster le pas pour obtenir un mouvement harmonieux. Je m’en suis rendu compte au fil de nos échanges mais je n’avais pas le temps ni l’envie de la refaire pour autant. Moi qui fait des conférences sur le bien fondé de l’approche mathématique dans les familles...
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Voici ma contribution.
Je me suis rendu compte en voyant les différents teasing que le pourtour, qui descend au début, tourne également (même si je ne comprend pas comment ça peut tourner puisque le contour intérieur n'est pas un cercle parfait !), je n'ai pas eu le temps de reprendre ma famille.
Cela m'a pris au moins 8h je pense dans le week-end.
Ma famille se compose de sous familles imbriquées
- Les 3 types de plateau (le triangle, la rallonge pointue et l’étoile centrale) basés sur un support de face.
- Un hexagone (invisible) à diamètre variable et avec un paramètre de rotation.
- Un curseur qui pilote entièrement le déploiement de la table. (les seuils sont modifiable bien sûr !)
Dans la famille, seuls les hexagone tournent et s'agrandissent et comme toutes les autres familles sont accrochées dessus, elles se déplacent et tournent avec.
N'en déplaise à @Remy_MAURCOT , j'ai des if pour gérer les seuils de mon curseur et les différentes étapes de déplacements. Je n'ai pas non plus d’équation pour gérer le tout mais simplement un objet qui tourne et grossi. Ca me parait tout a fait raisonnable et judicieux pour ce type d'objet et de challenge. Chacun a son approche et les résultats sont très similaires au final.
Mais bravo a ceux qui ont poussé le défi au plus prés de la réalité.
Voici ma contribution.
Je me suis rendu compte en voyant les différents teasing que le pourtour, qui descend au début, tourne également (même si je ne comprend pas comment ça peut tourner puisque le contour intérieur n'est pas un cercle parfait !), je n'ai pas eu le temps de reprendre ma famille.
Cela m'a pris au moins 8h je pense dans le week-end.
Ma famille se compose de sous familles imbriquées
- Les 3 types de plateau (le triangle, la rallonge pointue et l’étoile centrale) basés sur un support de face.
- Un hexagone (invisible) à diamètre variable et avec un paramètre de rotation.
- Un curseur qui pilote entièrement le déploiement de la table. (les seuils sont modifiable bien sûr !)
Dans la famille, seuls les hexagone tournent et s'agrandissent et comme toutes les autres familles sont accrochées dessus, elles se déplacent et tournent avec.
N'en déplaise à @Remy_MAURCOT , j'ai des if pour gérer les seuils de mon curseur et les différentes étapes de déplacements. Je n'ai pas non plus d’équation pour gérer le tout mais simplement un objet qui tourne et grossi. Ca me parait tout a fait raisonnable et judicieux pour ce type d'objet et de challenge. Chacun a son approche et les résultats sont très similaires au final.
Mais bravo a ceux qui ont poussé le défi au plus prés de la réalité.
Je vois beaucoup de contribution de fou, mais aura t'on un tuto pour pouvoir la réaliser ?
Kevin Megel
Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.
Je suis un simple utilisateur, je ne travaille pas pour Autodesk
Je vois beaucoup de contribution de fou, mais aura t'on un tuto pour pouvoir la réaliser ?
Kevin Megel
Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.
Je suis un simple utilisateur, je ne travaille pas pour Autodesk
Salut David,
j'aime bien ton idée d'exploiter les face d'un prisme hexagonale.. c'est une belle idée de simplification car cela évite d'avoir des lignes de références dans tous les sens. Bravo!
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Salut David,
j'aime bien ton idée d'exploiter les face d'un prisme hexagonale.. c'est une belle idée de simplification car cela évite d'avoir des lignes de références dans tous les sens. Bravo!
Vincent Bleyenheuft
Architecte, BIM Manager et auteur du livre "Les familles de Revit Pour le BIM", Eyrolles
LinkedIn
Et voici la famille en LOD 400 avec tous le mécanisme à l'intérieur de la table pour faire fonctionner l'ensemble !
Et voici la famille en LOD 400 avec tous le mécanisme à l'intérieur de la table pour faire fonctionner l'ensemble !
