Imprimir dibujo en tamaño real

[valeryramirez]

Buen día a todos, tengo un dibujo realizado en autocad el cual estaba configurado en metros cuando las medidas que tomé son cm, entonces necesito que el dibujo se imprima en tamaño real en cm o lo que es lo mismo, si tengo una medida de 5 en el dibujo esta se debe imprimir con 5 cm de longitud en el papel, ¿cómo puedo hacer eso?.

Muchas gracias de antemano por la ayuda brindada.

NOTA: Adjunto archivo para mejor visualización.

[oswaldodcb · Accepted solution]

Hola estimada @valeryramirez , gusto en saludarte,

Pues para lograr lo que necesitas primero debes configurar el Layout, sigue estos pasos:

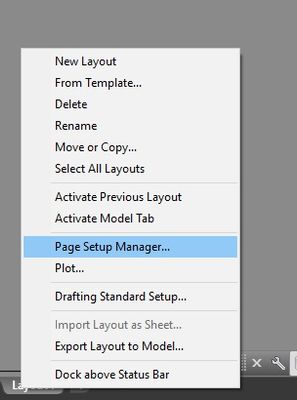

1. Ve a pestaña Layout1, presiona click derecho y ubica Page Setup Manager.

2. Presiona Modify

3. Ubica la sección Plot Scale y realiza lo siguiente:

y Presiona Ok

4. Modifica tu Viewport para ajustarlo al tamaño del papel, coloca la Vista TOP

5. Entra al Viewport presionando doble click sobre él y aplica el comando Zoom (Z Enter) y Scale (S Enter)

6. Coloca de factor de escala 1xp y presiona Enter

7. Ajusta con el comando PAN y centra tu vista, presiona doble click fuera del viewport (puedes salir de él presionando PS + Enter.

Finalmente puedes medir y verificar lo que necesitas,

Si quieres aprender a escalar en el Layout, te recomiendo el siguiente link:

AutoCAD: establecer la escala del dibujo en Ventana gráfica

Te anexo tu archivo con el resultado, quedo atento a tus dudas

Espero ésto te ayude

[calderg1000 · Accepted solution]

Estimado @valeryramirez

Ya tienes una respuesta valida por parte del compañero @oswaldodcb , por mi parte para responder a tu consulta voy a emplear otro método que es el de aplicar el comando SCALE, si realizaste el dibujo solido 3D con una plantilla en mts, y después te diste cuenta que ingresaste la medida en cm, pero el CAD lo asume como mts. lo único que debes hacer es escalar tu solido con un factor de escala de 0.10, con ello tendrás todas las medidas en cm. y para visualizar las cotas en cm, debes de configura el estilo de acotamiento.

También explico un procedimiento de ploteo desde el MODEL, en escala 1/50.

Te adjunto un screencast donde explico el procedimiento.

P.D. El vídeo no tiene sonido ya que tengo des configurado el audio, pero creo que se entiende.

Saludos.

[valeryramirez]

Buen día, disculpe la tardanza en responder y le agradezco mucho su respuesta debido a lo acertada, lo que no se es si puedo darle como solución a su respuesta y la del otro compañero ya que ambos me ayudaron mucho.

[valeryramirez]

Buen día, disculpe la tardanza en responder y le agradezco mucho su respuesta debido a lo acertada, lo que no se es si puedo darle como solución a su respuesta y la del otro compañero ya que ambos me ayudaron mucho.

[calderg1000]

Saludos @valeryramirez

Que bueno que solucionaste tu consulta, puedes marcar mas de una respuesta como solución si es que así te parece.

[Johanna_Esteban]

Hola @valeryramirez,

Te dejo un screencast con el método que uso, es sencillo.

Perdón por tardar un año luz.

Saludos,

El Screencast aparecerá aquí después de hacer clic en Publicar.

c59a728b-e4c9-426f-9d32-47de6dea65ab

[Johanna_Esteban · Accepted solution]

Hola @valeryramirez,

Te dejo un screencast con el método que uso, es sencillo.

Perdón por tardar un año luz.

Saludos,

[calderg1000]

Estimada @Johanna_Esteban

Vi tu vídeo explicativo donde explicas el método que aplicas en esta consulta y con respecto al reescalado en el MODEL, me parece muy bien, pero podrías explicarme con mas detalle como puedes medir en el layout en cm, hasta ahora cuando tomo medidas en el layout lo hacia en mm. Agradezco tu amable respuesta.

Saludos.

[Johanna_Esteban]

Hola @calderg1000,

En realidad no escalo en ningún momento el modelo, porque está dibujado en cm y así debe imprimirse, las cotas y el estilo de las mismas no han sido editadas, son correctas también; teniendo en cuenta aquello lo que queda por configurar son los viewports para imprimir en el layout.

En el layout, el camio correcto es saber en qué tamaño de papel (real) se va  imprimir, se crea el viewport y se ajusta la escala en el mismo.

El formato o tamaño de impresión digital como PDF debe corresponder al tamaño de papel en el que se hará la impresión física, por lo que medir fuera del viewport es una buena forma de verificar que la escala esté correcta (como lo hice en planta en el screencast).

Sé que esto es un poco enredado, has la prueba y si quedas con alguna duda por favor avísame.

Saludos,

[Anonymous]

Hola, perdón, vengo con el mismo problema, soy nuevo, apenas estoy aprendiendo.  Ya estoy familiarizado con los términos.

Pero sigo sin entender como imprimir en tamaño real.

Si el dibujo es de 10 cm, imprimir 10 reales en papel.

Tu imagen ya no se ve.
