ajuste de poligonal a figura geometrica

[Grover_Puma]

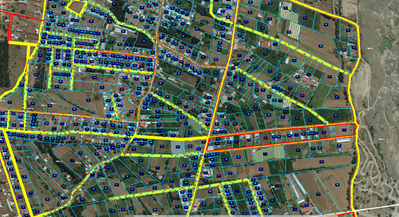

Muy buenas a todos, una consulta. deseo que mi poligonal exterior color amarillo se acomode a mi linea blanca interna o sea que tome su forma geométrica. Mi poligonal esta con polilinea y mi figura interior con lineas. Saludos

[calderg1000]

Estimado @Grover_Puma

Requieres que el ajuste sea manteniendo un offset o que se ajuste exactamente a las dimensiones de la poligonal de color blanco....?

De cualquier forma no es mas fácil aplicar JOINT a todas las lineas de la poligonal blanca, eliminar la figura poligonal amarilla o hacer un offset a la poligonal blanca luego de la unión.

Ambas figuras tienen diferente cantidad de vertices; editando los vertices seleccionando los grips y haciendo STRECH también es posible hacerlo; pero tal vez tu consulta se deba a que tiene muchas  situaciones similares y hacerlo manualmente tomaría tiempo.

Seria bueno complementar un poco mas la consulta.

Saludos.

[Grover_Puma · Accepted solution]

lo de la poligonal es sólo un ejemplo. Lo que en realidad tengo es infinidad de poligonales. comprendo que puedo hacer JOIN y eliminar la poligonal amarilla de un inicio y hacer offset pero requiero mantener ambas cosas, la poligonal amarilla y las lineas.

volviendo a este pequeño ejemplo.

---

que se ajuste exactamente a las dimensiones de la poligonal de color blanco....?

asi es, es exactamente lo que busco, pero deseo mantener poligonal amarilla y tambien lineas blancas pero a la vez seran como dos poligonales con iguales dimensiones. por que tengo delimitacion de manzanos y ahora debo hacer parcelas siguiendo mismas dimensiones. podria hacer join, offset pero esto tomara mucho tiempo, deseo buscar algo mas directo como a un solo click o similar

---

que quede asi como si fuera uno solo, en la imagen lo separe para demostrar como debiera quedar. de tener un comando que me acomode exactamente a la figura geometrica que deseo seria mucha ayuda, esto me facilitaria mucho para no editar vertice por vertice, grips ....etc

Saludos

[calderg1000 · Accepted solution]

Estimado @Grover_Puma

Aquí te alcanzo una creación rápida de esta rutina Autolisp minimamente probado, que tal vez te pueda ser de ayuda.

Adjunto vídeo screencast con explicación de su funcionamiento.

Saludos.

;;;Routine Autolip Parcela Interior
;;;Crea una nueva parcela similar a la parcela interior y en la capa original de la parcela exterior
;;;For CCG, Version Beta, V01: 07-06-2020
;;;Ingrese Cpi, para iniciar la rutina
;;;-------------------------------------------------------------------------------------------------
(DEFUN C:Cpi (/ SELP NUMV I LST VPOL)
(SETVAR "DYNMODE" 1)
(SETQ OSN(GETVAR "OSMODE"))
(SETVAR "OSMODE" 0)
(vl-load-com)
(WHILE
(SETQ
ENAME (CAR (ENTSEL "Selecccione Polilinea Parcela Exterior...:"))
)
(SETQ SELP (ENTGET ENAME))
(SETQ CAP (CDR (ASSOC 8 SELP)))
(SETQ NUMV (CDR (ASSOC 90 SELP)))
(SETQ I 14)
(SETQ LST '())
(REPEAT NUMV
(SETQ VPOL (list (CDR (NTH I SELP))))
(SETQ LST (APPEND LST VPOL))
(SETQ I (+ I 5))

);REPEAT

(PRINC LST)
(COMMAND "ERASE" ENAME "")
(setq selint (ssget "wp" lst))
(setq num (sslength selint))
(setq i 0)
(repeat num
(setq objlin (vlax-ename->vla-object (ssname selint i))); Objeto VLA i
(vla-copy objlin)
(vla-put-layer objlin CAP)
(setq i (1+ i))
);repeat
)While
(SETVAR "OSMODE" OSN)
);Defun

[calderg1000 · Accepted solution]

Estimado @Grover_Puma

Aquí te alcanzo una rutina Autolisp creada un tanto rápido y minimamente probado que puede servir para lo que requieres; adjunto vídeo screencast donde explico su funcionamiento.

Saludos.

;;;Routine Autolip Parcela Interior
;;;Crea una nueva parcela similar a la parcela interior y en la capa original de la parcela exterior
;;;For CCG, Version Beta, V01: 07-06-2020
;;;Ingrese Cpi, para iniciar la rutina
;;;--------------------------------------------------------------------------------------------------------------------
(DEFUN C:Cpi (/ SELP NUMV I LST VPOL)
(SETVAR "DYNMODE" 1)
(SETQ OSN(GETVAR "OSMODE"))
(SETVAR "OSMODE" 0)
(vl-load-com)
(WHILE
(SETQ
ENAME (CAR (ENTSEL "Selecccione Polilinea Parcela Exterior...:"))
)
(SETQ SELP (ENTGET ENAME))
(SETQ CAP (CDR (ASSOC 8 SELP)))
(SETQ NUMV (CDR (ASSOC 90 SELP)))
(SETQ I 14)
(SETQ LST '())
(REPEAT NUMV
(SETQ VPOL (list (CDR (NTH I SELP))))
(SETQ LST (APPEND LST VPOL))
(SETQ I (+ I 5))

);REPEAT

(PRINC LST)
(COMMAND "ERASE" ENAME "")
(setq selint (ssget "wp" lst))
(setq num (sslength selint))
(setq i 0)
(repeat num
(setq objlin (vlax-ename->vla-object (ssname selint i))); Objeto VLA i
(vla-copy objlin)
(vla-put-layer objlin CAP)
(setq i (1+ i))
);repeat
)While
(SETVAR "OSMODE" OSN)
);Defun

[calderg1000 · Accepted solution]

Estimado @Grover_Puma

Aquí te alcanzo una rutina creada de forma rápida y minimamente probada, que tal vez te pueda servir de ayuda.

Saludos.

;;;Routine Autolip Parcela Interior
;;;Crea una nueva parcela similar a la parcela interior y en la capa original de la parcela exterior
;;;Condicion: la polilinea exterior y las lineas en su interior, deben estar en su propia CAPA y COLOR BY LAYER
;;;For CCG, Version Beta, V01: 07-06-2020
;;;Ingrese Cpi, para iniciar la rutina
;;;-------------------------------------------------------------------------------------------------
(DEFUN C:Cpi (/ SELP NUMV I LST VPOL)
(SETVAR "DYNMODE" 1)
(SETQ OSN(GETVAR "OSMODE"))
(SETVAR "OSMODE" 0)
(vl-load-com)
(WHILE
(IF
(SETQ
ENAME (CAR (ENTSEL "\nSelecccione Polilinea Parcela Exterior...:"))
)
(PROGN
(SETQ SELP (ENTGET ENAME))
(SETQ CAP (CDR (ASSOC 8 SELP)))
(SETQ NUMV (CDR (ASSOC 90 SELP)))
(SETQ I 14)
(SETQ LST '())
(REPEAT NUMV
(SETQ VPOL (list (CDR (NTH I SELP))))
(SETQ LST (APPEND LST VPOL))
(SETQ I (+ I 5))

);REPEAT

;;; (PRINC LST)
(VL-CMDF "ERASE" ENAME "")
(setq selint (ssget "wp" lst))
(setq num (sslength selint))
(setq i 0)
(repeat num
(setq objlin (vlax-ename->vla-object (ssname selint i))); Objeto VLA i
(vla-copy objlin)
(vla-put-layer objlin CAP)
(setq i (1+ i))
);repeat
);PROGN
);IF
(princ)
)While
(SETVAR "OSMODE" OSN)
);Defun

[calderg1000 · Accepted solution]

Estimado @Grover_Puma

Aqui te alcanzo una rutina de creación y prueba rápida que puede ser de ayuda, la condición principal para su correcto funcionamiento es que las entidades interiores y exterior se encuentren en su Layer y color ByLayer, de lo contrario se podría presentar un resultado no esperado.

Adjunto screencast con explicacion de su funcionamiento.

Saludos.

[calderg1000 · Accepted solution]

Estimado @Grover_Puma

Aquí adjunto la rutina.

Saludos.

;;;Routine Autolip Parcela Interior
;;;Crea una nueva parcela similar a la parcela interior y en la capa original de la parcela exterior
;;;Condicion: la polilinea exterior y las lineas en su interior, deben estar en su propia CAPA y COLOR BY LAYER
;;;For CCG, Version Beta, V01: 07-06-2020
;;;Ingrese Cpi, para iniciar la rutina
;;;-------------------------------------------------------------------------------------------------
(DEFUN C:Cpi (/ SELP NUMV I LST VPOL)
(SETVAR "DYNMODE" 1)
(SETQ OSN(GETVAR "OSMODE"))
(SETVAR "OSMODE" 0)
(vl-load-com)
(WHILE
(IF
(SETQ
ENAME (CAR (ENTSEL "\nSelecccione Polilinea-Parcela Exterior...:"))
)
(PROGN
(SETQ SELP (ENTGET ENAME))
(SETQ CAP (CDR (ASSOC 8 SELP)))
(SETQ NUMV (CDR (ASSOC 90 SELP)))
(SETQ I 14)
(SETQ LST '())
(REPEAT NUMV
(SETQ VPOL (list (CDR (NTH I SELP))))
(SETQ LST (APPEND LST VPOL))
(SETQ I (+ I 5))

);REPEAT

;;; (PRINC LST)
(VL-CMDF "ERASE" ENAME "")
(setq selint (ssget "wp" lst))
(setq num (sslength selint))
(setq i 0)
(repeat num
(setq objlin (vlax-ename->vla-object (ssname selint i))); Objeto VLA i
(setvar "draworderctl" 1)
(vla-copy objlin)
(vla-put-layer objlin CAP)
(setq i (1+ i))
);repeat
);PROGN
);IF
(princ)
)While
(SETVAR "OSMODE" OSN)
);Defun

[Anonymous]

Probaste la herramiente Boundary? Te genera polilineas dentro de un contorno, en este caso las lineas

[Grover_Puma]

Excelente aporte @calderg1000 ahora mismo me pongo a trabajar en ello.

[Grover_Puma]

Gracias por responder @Anonymous , lo probare también. Saludos

[Anonymous]

Creo que el comando te serviría, deberías hacer una capa para estas nuevas polilineas que generas con Boundary, así es mas fácil aislarlas y manejaras, nos contas como te fue!

[calderg1000]

Estimado @Anonymous

Efectivamente, tienes mucha razón siempre pensé que la consulta tendría solución con los comandos de ACAD en 2 o tres pasos, pues la rutina creada lo que hace es solo simplificar un poco los pasos para conseguir lo que se requiere con un solo CLICK como lo solicito @Grover_Puma. Aunque soy consiente que todavía se puede mejorar p.ejem. hacer una selección WP con filtros de todas las entidades Line y Polyline que se debe editar y obtener el resultado sin tener que que hacerlo uno por uno.

Saludos.

[Grover_Puma · Accepted solution]

Realmente esto solucionó mi problema a la perfección @calderg1000 ,con pocos click dar lo correcto. Estimado Felicidades y gracias por el aporte. Saludos

[Grover_Puma · Accepted solution]

estimado @Anonymous efectivamente ayuda el tema de boundary pero lo que buscaba era la solución que mando @calderg1000 . Sin duda alguna tu aporte tambien es valorable @Anonymous . Saludos y gracias por tomarse el tiempo de responder
