Hachuras
Em desenho técnico, hachuras são formas convencionais para a representação das partes maciças atingidas pelo corte e representam o tipo de material a ser empregado na produção do objeto.
ABNT apresenta duas normas que tratam sobre hachuras: NBR 6492 e a NBR 12298.
O AutoCAD apresenta as bibliotecas de hachuras padrão com extensão de arquivo .pat:
Acadiso.pat e acad.pat
A figura 1 mostra um exemplo do arquivo Acadiso.pat
A seguir algumas dicas sobre hachuras.
Determine uma nova origem para a hachura
A figura 2 mostra um exemplo de hachura aplicada com a origem alterada.
Acompanhe a sequência:
1. Clique na hachura para ativar a aba Hatch Editor e clique na opção Set Origin conforme mostra a figura 3.
2. Na mensagem Select Point, clique para determinar a nova origem.
A figura 4 mostra o ponto reconhecido com OSNAP -ENDPOINT.
Clique em Close Hatch Editor ou pressione a tecla ESC para finalizar o comando.
3. A figura 5 mostra a origem da hachura alterada.
OSNAP reconhecendo hachuras
O AutoCAD por padrão não identifica OSNAP em hachuras.
A figura 6 mostra a ferramenta Measure ativada e o cursor posicionado sobre a hachura, porém identificando OSNAP -Endpoint referente a extremidade da linha que representa a parede,
Acompanhe a sequência:
1. Ative a ferramenta Options , conforme mostra a figura 7.
2. Em Drafting, desative a opção Ignore Hatch objects. Clique em Apply e OK, conforme mostra a figura 8.
3. A figura 9 mostra a ferramenta Measure identificando as extremidades linhas da hachura e determinando a distância entre dois pontos.
Alterando a direção da hachura
A opção Angle altera a direção da hachura, a figura 10 mostra o resultado com a direção da hachura alterada para o ângulo 45°.
Paginação com dimensão determinada
A hachura User, com a opção User Defined, permite inserir um modelo de paginação com dimensão controlada pelo usuário.

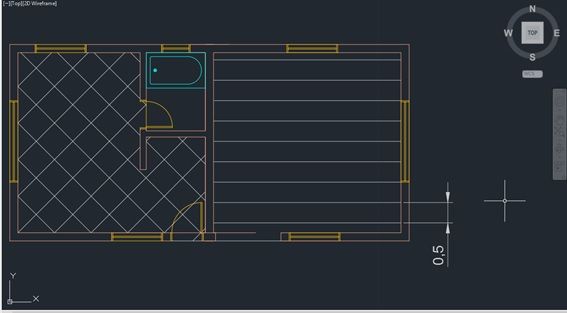

A figura 11 mostra a hachura User com largura 0.5.
Ative o comando Hatch, determine User Defined e especifique a dimensão em Hatch Spacing, conforme mostra a figura 12.
A opção Double determina uma hachura dupla com 90° em relação a primeira.
A figura 13 mostra o resultado da hachura duplicada.
A figura 14 apresenta o desenho finalizado.
