Revit: Tips & Tricks (Советы и Хитрости)

202 ОТВЕТ 202
Ответить
Сообщение 1 из 203
Severnik
39111 просмотров, 202 ответов

Revit: Tips & Tricks (Советы и Хитрости)

Уверен такая тема многим интересна!

Всегда интересно узнать об интерсных советах, подходах. Или недокументированных возможностях программы (это для тех кто хочет перейти на темную сторону Сердитый (робот) ) Давайте обмениваться опытом 😉



Для начала расскажу об одном трюке который придумал делая деревянную стропильную систему. Вобще очень люблю кочественную модель в проекте, чтоб все было смоделировано так как должно быть.

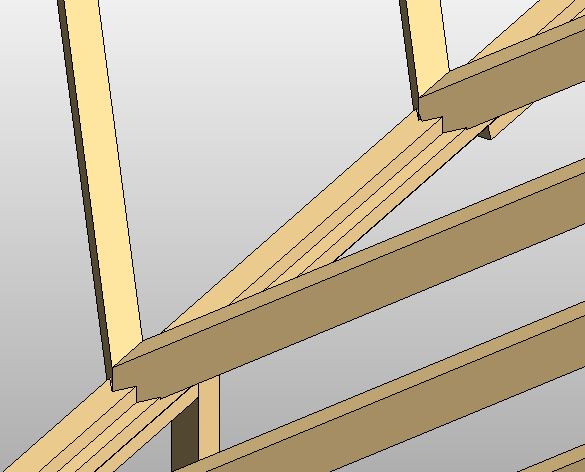

Нужно было смоделировать опирание на ендову, вот такое:




Врезание стропил в ендову сделать не проблема, а вот как сделать чтоб между собой стропила срезались под одинаковым углом ?

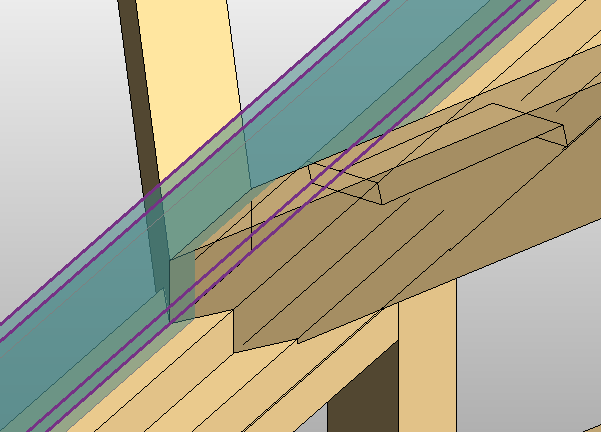

Для этого я сделал 2 балки расположеные выше ендовы, расположил их так чтоб они отрезали лишнее от стропил. А чтоб их не было (в спецификации не попадали, на чертежах не мешались) отнес их в стадию "Существующие" и настроил соответственно фильтры.






Вот такой трюк.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

202 ОТВЕТ 202
Сообщение 2 из 203
Severnik
в ответ: Severnik

Преобразование Модельных линий в Линии детализации и наоборот.

Уж не знаю часто ли такое нужно, но видимо встречается (мне как-то было нужно очень давно).



Чтоб преобразовать Модельные линии в линии детализации делаем следующее:

  1. Выделить линии модели, Ctrl-X (вырезать)
  2. На панели аннотаций выбрать инструмент Область маскировки или Цветовая область, откроется эскиз для ее создания
  3. Ctrl-V (вставить) вставить линии в эскиз
  4. Снова их выделить - Ctrl-X (вырезать)
  5. Закрыть эскиз отменой, открыть вид где были модельные линии и туда вставить из буфера.
  6. Все, теперь это линии детализации

Для того чтоб сделать наоборот, из Линий детализации в Модельные линии, нужно повторить все то же самое только в пункте 2 открыть эскиз для создания перекрытий или потолков или крыш (чего-нибудь 3D).



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 3 из 203
Romanich
в ответ: Severnik

Severnik, зачем так сложно ??

Это еще с 2010 версии появилось, в составе Advantage Pack.

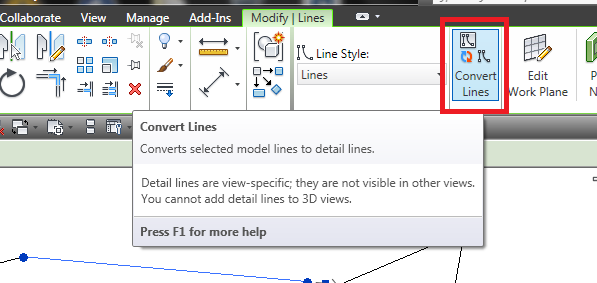

convert lines.png

Do you find the posts helpful? "LIKE" these posts!
Have your question been answered successfully? Click 'ACCEPT SOLUTION' button.

Roman Zhelezniak

Robot Evangelist & Passionate Civil Structural Engineer

LinkedIn | Robot & Хобот | App Store for Robot
EESignature


Сообщение 4 из 203
Severnik
в ответ: Romanich




Romanich написано:

Severnik, зачем так сложно ??

Это еще с 2010 версии появилось, в составе Advantage Pack.






Ух ты, я не заметил этой кнопочки ))

Спасибо! буду иметь ввиду.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 5 из 203
Severnik
в ответ: Severnik

Вы знали что можно загружать семейства в проект простым перетаскиванием из проводника ?! я раньше не знал, а очень удобно 🙂

  1. Проще просматривать папки с семействами.
  2. Можно искать семейства "поиском" зная только часть имени, и тут же загружать.
  3. Схватил - перетащил - отпустил, и можно размещать в проекте где нужно.


Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 6 из 203
Severnik
в ответ: Severnik

Короткие линии < 0,8 мм



Ревит не позволяет создать линии короче 0,8 мм

На практике такое не нужно. Но иногда, для создания деталей 1:1 или логотипа компании, может понадобиться.



Важно: Этот трюк работает только в редакторе семейств, не в пространстве проекта.



Нужно нарисовать деталь пропорционально большего размера (например в 100 раз больше), после завершения выделить все и отмасштабировать в нужный размер. Все, ревит теперь принял короткие линии.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 7 из 203
Iliya.Glukhanyuk
в ответ: Severnik

При активном окне 3Д вида, нажав и удерживая среднюю кнопку мыши, можно менять инструменты навигации нажимая побел.

Звучит трудно, но в работе удобно. Циклятся команды:



  • Зум
  • Пан
  • Орбита

Проверено на версии 2011 рус



Ilya Glukhanyuk / Илья Глуханюк
Moderator / Модератор
Prorubim | Revitilution
Facebook |Twitter | VK |
LinkedIn

Сообщение 8 из 203
Severnik
в ответ: Iliya.Glukhanyuk

Интересная фишка, Илья!

я обычно использую зажатый shift или ctrl



СКМ -  перемещение

Shift + СКМ - вращение

Ctrl + СКМ - Зум



да это и внизу в строке подсказывается ...



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 9 из 203
Iliya.Glukhanyuk
в ответ: Severnik

Никита, я и сам так обычно пользовался, просто промахнулся и нажал на пробел и нашёл такой вот фокус.

Традиционно пробел используется для поворота выделенного или загружаемого экземпляра.

А тут оказалось ещё одно применение.

Ilya Glukhanyuk / Илья Глуханюк
Moderator / Модератор
Prorubim | Revitilution
Facebook |Twitter | VK |
LinkedIn

Сообщение 10 из 203
lewadedun
в ответ: Iliya.Glukhanyuk




IliyaGlukhanyuk1325 написано:

При активном окне 3Д вида, нажав и удерживая среднюю кнопку мыши, можно менять инструменты навигации нажимая побел.

Звучит трудно, но в работе удобно. Циклятся команды:



  • Зум
  • Пан
  • Орбита

Проверено на версии 2011 рус




Данная фишка не работате в окне просмотра отопительных и холодильных нагрузок



Все сказанное выше мое личное мнение.



Сообщение 11 из 203
Iliya.Glukhanyuk
в ответ: lewadedun

Окно 3Д Вида, это то которое появляется при нажатии на кнопку с домиком.

Соответсвенно про другие никто и не обещал)))

Как я думаю это старая функция, до появления навигационного куба, и потому не во всех окнах может быть доступна. Но это всё ИМХО

Ilya Glukhanyuk / Илья Глуханюк
Moderator / Модератор
Prorubim | Revitilution
Facebook |Twitter | VK |
LinkedIn

Сообщение 12 из 203
Severnik
в ответ: Iliya.Glukhanyuk

Настройки рендера.



Если Вы хотите ускорить рендер для "финальной" картинки не стоит повышать разрешение кадра и уменьшать качество просчета.

Больше разрешение = больше информации = больше времени

Лучше уменьшить разрешение (или не повышать его) и увеличить качество, таким образом будет лучше качество на краях модели и меньше артефактов. Рендер будет выглядеть лучше, а по времени проигрыша не будет.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 13 из 203
Severnik
в ответ: Severnik

Не видно что-то на виде? Вот 33 причины почему это может быть:



  1. Объект или категория временно изолирован
  2. Объект или категория скрыты на виде
  3. Объект в настоящее время закрывает другой объект
  4. Категория объекта или подкатегория скрыта на виде
  5. Объект находится за пределами секущего диапазона
  6. Смещение дальнего предела секущего диапазона недостаточно чтобы показать объект
  7. Объект находится в рабочем наборе который не загружен вместе с проектом
  8. Объект находится в рабочем наборе который не видим на данном виде
  9. Объект находится в рабочем наборе который не загружен в связанном файле
  10. Объект находится в рабочем наборе который не видим в связанном файле
  11. Объект находится в составе группы, и он был исключен из группы
  12. Объект часть варианта конструкций, который не видим на виде
  13. Объект является частью связанного файла, который не видим на виде
  14. Один или несколько краев объекта переопределены как "<невидимые линии>"
  15. Объект является семейством, геометрия которого не определена как видимая для данного типа вида
  16. Объект является семейством, геометрия которого не определена как видимая для данного типа уровня детализации
  17. Объект задан как невидимый в настройках уровня детализации его категории
  18. Элемент размещен вне области подрезки вида
  19. Элемент объект аннотаций, который не полностью находится внутри области подрезки аннотаций
  20. Настройки стадии объекта или настройки стадии вида не позволяют показать объект
  21. Категория вида запрещает отображать объект
  22. Объект скрыт фильтром примененным к виду
  23. Элемент находится в составе объекта установленного в цвет фона
  24. Элемент находится в составе объекта категория которого установлена в цвет фона
  25. Настройки стиля объекта установлены в цвет фона
  26. Объект ограничен областью видимости которая не видима на виде
  27. Размеры самого объекта не позволяют его увидеть
  28. Объект формообразующий элемент, и "Показывать формообразующие" выключено
  29. Объект зависит от вида который был удален (границы зон)
  30. Масштаб вида не позволяет увидеть объект
  31. Объект связан с координатами которые слишком велики для обработки Revit
  32. Пользователь неправильно опрделил связь к которой принадлежит элемент
  33. Объект находится в связанном файле, который не ресположен в указанном месте

Говорят помогает начинающим ...



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 14 из 203
lewadedun
в ответ: Severnik

Для восстановления ранее отмененного выбора элементов (одного или нескольких) нажмите клавишу Ctrl и, удерживая ее нажатой, нажмите клавишу со стрелкой влево на клавиатуре.
Для меня стало открытиемВеселый

Все сказанное выше мое личное мнение.



Сообщение 15 из 203
Djiva
в ответ: Severnik

Создание линий-выносок в соответствии с п. 5.4.6 ГОСТ Р 21.1101

1 Маркирую любой, необходимый мне элемент, при этом марка без стандартной ревитовской  выноски.
2 В системном семействе "Текст" создаю типоразмер с высотой шрифта 0.5мм
3 Пишу текст, содержание которого составляет просто точку "."
4 Для этого текста ставлю стандартную ревитовскую выноску, с необходимой стрелкой (точкой, засечкой)
5 Помещаю полученную выноску под марку.

Минусы при переносе объекта марка переноситься а "текст-выноска" нет

Сообщение 16 из 203
Severnik
в ответ: Djiva




Djiva написано:

Создание линий-выносок в соответствии с п. 5.4.6 ГОСТ Р 21.1101

1 Маркирую любой, необходимый мне элемент, при этом марка без стандартной ревитовской  выноски.
2 В системном семействе "Текст" создаю типоразмер с высотой шрифта 0.5мм
3 Пишу текст, содержание которого составляет просто точку "."
4 Для этого текста ставлю стандартную ревитовскую выноску, с необходимой стрелкой (точкой, засечкой)
5 Помещаю полученную выноску под марку.

Минусы при переносе объекта марка переноситься а "текст-выноска" нет




А можно в семействе марки нарисовать "линию-полку" и просто маркировать элементы по ГОСТ ! 😉






Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 17 из 203
Severnik
в ответ: Severnik

Удобно использовать буфер обмена при работе (Ctrl+C Ctrl+V)



Например если нужно в свойствах семейства один материал в нескольких параметрах назначить.

В первый раз зайти в редактор материалов выбирать нужный, закрыть редактор, а потом просто щелкнуть по строке с названием материала Ctrl+C, переходить на следующие Ctrl+V.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 18 из 203
Severnik
в ответ: Iliya.Glukhanyuk

Создание углового стыка панелей навесной стены.



  1. Создать типоразмер обычной стены с характеристиками нужно панели (толщина, материал)
  2. В навесной стене удалить импосты на углу
  3. Выделить угловые панели и заменить их подготовленными стенам
  4. Настроить стык стен Wall Joins (Соединения стен)
  5. Получился красивый угол в навесной стене.

Можно таким образом делать красивые стеклянные углы.






Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 19 из 203
Severnik
в ответ: Severnik

Принтерный trick 🙂



Как быстро распечатать проект с различными форматими листов, или как напечатать вписаные листы без большого отступа.



  1. Открыть лист в ревите.
  2. R - экспорт в DWF
  3. Выбрать все листы в проекте.
  4. Свойства DWF - Настройка печати
  5. Для размера бумаги выбрать "Использовать размер листа"
  6. ОК, и сохраняем DWF на диск.
  7. Открыть Design Review, выделить все листы и нажать печать
  8. Для печати с оригинальным размером: в настройках печати выбрать "Choose paper source by DWF print",  "Set scale to "100%" and "Center on paper". (программа сама подберет форматы, главное чтоб все нужные форматы были заранее созданы в настройках принтера)
  9. Для печати вписаных листов: Выбрать только "Fit to page"

Первоисточник и скриншоты здесь.



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Сообщение 20 из 203
Severnik
в ответ: Severnik

Создание групповой спецификации по ГОСТ.

(один из способов)

в ответ на дискуссию здесь






1. В ревите создать спецификацию и сортировать ее по уровням (или чему там надо) с загаловками.

2. R - export - reports - schedule, сохранить как txt в укромном месте






3. Открыть этот файл в экселе (или еще каком-нибудь редакторе таблиц)

4. В экселе расположить данные в нужных колонках написать заголовки (автоматически или руками, в зависимости от навыков экселя)






5. Сохранить файл экселя в формате xls.

6. В автокаде создать новый файл, создать тоблицу и в качестве исходных данных выбрать этот файл xls.






7. Настроить таблицу в автокаде (ширина - высота столбцов, шрифт, толщины линий)

8. Сохранить файл в укромном месте (лучше рядом с ревитовским)

9. В ревите прямо на листе выбрать link CAD и разместить таблицу на листе






10. готово 🙂



Nikita Tyukov / Никита Тюков
Architect / Архитектор
Autodesk Expert Elite member
BIM&Architecture

Не нашли то, что искали? Задайте вопросы в сообществе или поделитесь своими знаниями.

Новая тема

Autodesk Design & Make Report
