Debido a una consulta que he recibido, coloco este paso a paso para aquellos que les sirva
Para crear planillas o tablas que tenga imágenes, estas se deben asociar al modelo y luego se visualizan una vez que uno las inserta en las láminas del proyecto.
Vamos a ver diferentes opciones.
Insertar imágenes en una planilla de armaduras o refuerzos.
- Lo primero que debemos hacer es generar una imagen de la forma de armadura que utilizamos

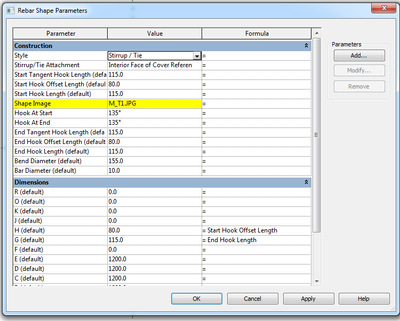

- Edito la forma de la armadura que he utilizado, y dentro de sus propiedades, en la opción Shape Image, hago doble clic en el icono con 3 puntitos y cargo la imagen que generamos.
- Cargamos esta familia nuevamente al proyecto
- Creamos la tabla, y debemos agregar como field, la opción Shape Image

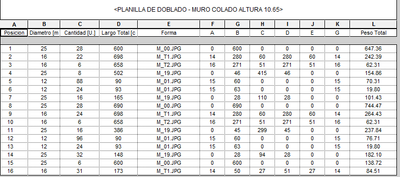

- Cuando estamos trabajando en la tabla, no veremos la imagen, pero veremos el nombre del archivo asociado a esa forma.
- Una vez que insertamos la planilla en una lámina, veremos las imágenes correspondientes a cada forma
- Para familias de sistemas, incorporamos las imágenes en la opción Type image, dentro de las propiedades de Tipo.
- Para familias cargables, incorporamos la imagen en la opción Type Image, dentro del grupo Identity Data.
