안녕하세요.
퓨전에서 stl 파일을 불러와서 수정하는 방법 중에 오류사항이 있어 문의드립니다.
저는 주로 인벤터에서 작업을 하고 있습니다.
인벤터에서 동력전달장치의 각 부품을 3D 프린터로 출력해서 조립하려고 합니다.
인벤터에서는 실제 나사산을 표현하지 않고 이미지를 덮어 씌웁니다. 퓨전에서 나사산을 표현해주는 기능이 있다고 알고 있습니다.
그래서 인벤터에서 작업한 ipt 파일을 stl로 저장후 퓨전에서 불러와서 나사산을 만들어줘서 실제 3D 프린터로 출력하려고 합니다. 여기서 막히는 부분이 있는데,
1. 인벤터에서 모델링한다. >> stl 파일로 저장한다.
2. 퓨전에서 stl 파일을 불러온다.
삽입 >> 메시삽입 / 메쉬 >> 준비 >> 면그룹생성 (유형:정확하게 공차:0.001mm) / 메쉬 >> 수정 >> 물리적변환 (파라메트릭, 각기둥)
해서 인벤터에서 작업한 파일을 퓨전에서 솔리드 형상으로 바꾸어 줍니다.
해서 인벤터에서 작업한 파일을 퓨전에서 솔리드 형상으로 바꾸어 줍니다.
3. 퓨전에서 나사산을 만들어준다.
솔리드 >> 작성 >> 나사산 >> 모델링됨 을 클릭하려고 하는데 암나사가 생성이 되지 않습니다.

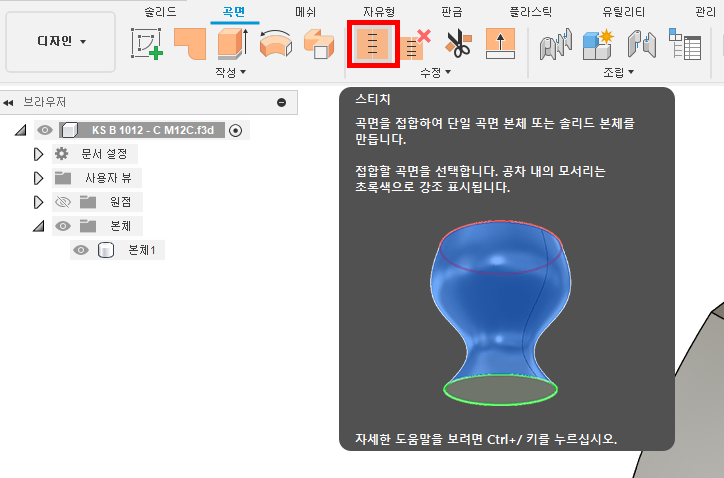

이유를 살펴보니 stl 파일을 불러와서 메쉬변환을 해주어도 완벽한 솔리드 형상 (내부가 채워짐)이 아니라 서피스 형상(면으로 구성)이 되어 있어서 암나사를 만들어 주지 못하는 것 같습니다.
같은 방법으로 해서 축 부분의 수나사를 불러와서 나사산을 클릭후 모델링 됨을 눌러보니 수나사는 생성이 됩니다.
수나사는 생성되는데 암나사를 생성하려면 어떻게 해야 하는지 궁금합니다. 인터넷에 검색을 해봐도 뚜렷한 방법이 없습니다.
간단한 형상이라 퓨전에서 처음부터 모델링하는 것도 방법이 되겠습니다만, 다양한 형상의 암나사를 내야 하는 파일이 많아서 이런식의 변경 방법도 있다는 것을 알아가고 싶습니다.
stl 파일을 퓨전에서 불러와서 솔리드로 변환하면 구멍의 크기를 넓히고 줄이고, 스케치면을 잡아서 돌출하고 회전하는 것은 되는데, 암나사 내는 것은 안되네요.
!!! 질문 올려두고 퓨전에서 모델링도 해보자 해서 만져보던 중 새로운 질문이 있습니다 !!!
새로운 질문 : 오토캐드에서 작업한 파일에서 ctrl+c 해서 인벤터 스케치에서 ctrl+v 하면 선들이 복사되어 따라오는데 퓨전에서 ctrl+v 하면 스케치 선들이 따라오지 않습니다? 제가 퓨전 사용법을 정확히 숙지하지 못했을수도 있어서요.
다 동일한 오토데스크 제품인데 스케치 복사 붙여넣기가 오토캐드 퓨전에서 이루어 지지 않는것이 정상인가요?
퓨전에서 평면에서 스케치후 마우스 우클릭을 해도 붙여넣기 아이콘이나 ctrl+v 해도 안되어서 질문드립니다.
