Розрахунок товщини стінки резервуара в Autodesk Inventor.

6 ANTWORTEN 6
GELÖST
Antworten
Nachricht 1 von 7
Ihor_Radikhovskyi
177 Aufrufe, 6 Antworten

Розрахунок товщини стінки резервуара в Autodesk Inventor.

Доброго дня, колеги!
Підкажіть будь ласка, як можна (або чи взагалі можливо) у програмі Autodesk Inventor, розрахувати мінімальну товщину стінки у резервуарі, використовуючи модуль Stress Analysis.


Вихідні параметри:
- Тиск у резервуарі - 2 бари(робочий), 3 бари (тестовий);
- Температура робоча + 18°C;
- Продукт - Вода (густина 1000 кгм/3);
- Матеріал резервуара - AISI 304 (1.4301), сталь нержавіюча;
- Робочий цикл 10 днів під тиском/ два дні без тиску, протягом 5 років;
- Верхнє днище - торосфера  DIN 28011;
- Низ - конус 60°.

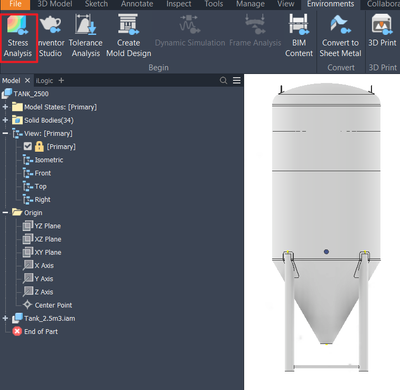

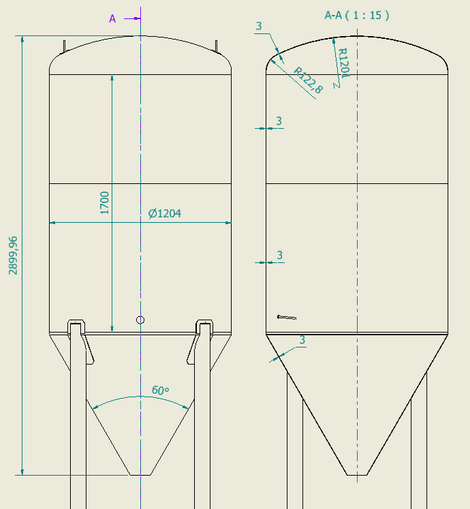

Додаю Step файл прикладку резервуара.

Буду радий Ваших відповідей та порад.


Tags (1)
6 ANTWORTEN 6
Nachricht 2 von 7

Вітаю!
Напряму це, скоріше за все, неможливо.
Мабуть, доцільно задати товщину параметром у деякому діапазоні стандартних товщин (як multi-value).
Далі подивиться тут:
https://help.autodesk.com/view/INVNTOR/2024/ENU/?guid=GUID-10B9D76C-608C-4464-9A47-B9FE61B5771F

Do you find the posts helpful? "LIKE" these posts! | Відповідь корисна? Клікніть на "ВПОДОБАЙКУ" цім повідомленням!
Have your question been answered successfully? Click "ACCEPT SOLUTION" button. | На ваше запитання відповіли? Натисніть кнопку "ПРИЙНЯТИ РІШЕННЯ"

Олександр Черніков / Alexander Chernikov

EESignature

Facebook | LinkedIn

.


Nachricht 3 von 7

@Alexander_Chernikov  можливо є відео прикладку таких розрахунків?
Якщо хтось має такий приклад, це б було дуже чудово його переглянути.
На перед дякую!

Nachricht 4 von 7
DmytroMukhin
als Antwort auf: Ihor_Radikhovskyi

Ігоре, вітаю!

В даному питанні попрошу за можливості долучитись @avasiliev

Заздалегідь дякую!

Відповідь корисна? Клікніть на "ВПОДОБАЙКУ" повідомленню! | Do you find the posts helpful? "LIKE" these posts!
На ваше запитання відповіли? Натисніть кнопку 'ПРИЙНЯТИ РІШЕННЯ' | Have your question been answered successfully? Click 'ACCEPT SOLUTION' button.

Дмитро Мухін | Dmytro Mukhin Facebook | Instagram | InventorInUa




Менеджер спільноти Autodesk | Autodesk Community Manager
Nachricht 5 von 7
avasiliev
als Antwort auf: Ihor_Radikhovskyi

В межах Stress Analysis можна виконувати розрахунок в твердотільній і оболонковій постановках.
В твердотільній - дуже не рекомендую для подібних задач, бо доведеться дробити сітку щоб отримати адекватні результати і досить складно убде вирішувати задачу з підбору товщини.
У оболонкових моделей, в яких товщина є не геометричним а "фізичним параметром", є свої ньюанси але для проєктних задач такого зазвичай достатньо.

Основними проблемами тут будуть завдання гідростатичного навантаження та визначення потрібного к-ту запасу.
Гідростатичне навантаження задати в межах Inventor Stress Analysis в чистому вигляді є неможливим. Але можна його "зімітувати". порізати по висоті з певним кроком (наприклад 100-250 мм) розрахувати середнє гідростатичне навантаження і прикласти на кожну смужку окремо (або взяти не середнє, а максимальне - в запас).
При завданні тиску слід пам'ятати, що повний тиск буде = тиск робочій + гідростатичний

що стосується к-тів запасу у вас два випадки:
тестове навантаження в 3 бари при якому слід дивитися щоб напруження не перевищували припустимі. Зазвичай залежить від задачі, від стандарту. Як максимум зазвичай намагаються зробити щоб напруження не перевищували межу плинності. Але зазвичай додають різні к-ти. іноді зменшують припустимі в двоє, іноді на дві третини, іноді на корень з двох або трьох. Аргументацію таких варіантів можна почитати в класичних книжках, поясненнях до стандартів тощо.

І друге к-т запасу залежить від кількості циклів, це для робочого навантаження. Кількість днім під навантаженням та без - по факту здебільшого є не важливим. важлива довжина циклу - 10 днів.
5 років це  трошки більше за 180 циклів. Це малоциклова втома. на неї, нажаль, нема нормальних кривих по яким можна визначити потрібний к-т запасу. Без стандарту чи іншого нормативного документа в якому значиться потрібний к-т запасу - обрати потрібний важко.

Моя точка зору, якщо базово напруження будуть менші за 0.5 від межі плинності на тестовому навантаженні - можна радіти і більше нічого не робити в зазначеній  постановці.

відео поки записати не можу, трошки згодом.
В межах Autodesk Inventor Nastran - можна зробити кращу сітку, а також задати гідростатичне навантаження

Best regards, Anton Vasiliev

Чи був цей допис корисним? Обов’язково поставте вподобайку цьому допису.
Ви отримали вірну відповідь на своє запитання? Тоді натисніть кнопку ПРИЙНЯТИ РІШЕННЯ.


Особистий блог

EESignature

Nachricht 6 von 7
avasiliev
als Antwort auf: Ihor_Radikhovskyi

Не в межах питання, але.
Для подібних задач часто роблять також перевірки напружень або сил в зварних з'єднаннях
При розрахунках в межах лінійної постановки слід пам'ятати про те що в гострих кутах завжди будуть нескінченні концентратори, що залежать в першу чергу від розмірів сітки поруч і слід розуміти їх природу перш ніж робити висновки

залежно від ємності та принципів її роботи також часто проводять перевірки вакууму та запасу по стійкості, а також удари по тиску при заповненні чи звільненні. Для деяких галузей також може бути критичним сейсміка

Best regards, Anton Vasiliev

Чи був цей допис корисним? Обов’язково поставте вподобайку цьому допису.
Ви отримали вірну відповідь на своє запитання? Тоді натисніть кнопку ПРИЙНЯТИ РІШЕННЯ.


Особистий блог

EESignature

Nachricht 7 von 7
Ihor_Radikhovskyi
als Antwort auf: avasiliev

@avasiliev  Дякую за розгорнуту відповідь.
Буду радий за будь яке відео на цю тему.
