Inventor : Mise à plat tôlerie un seul corps impossible

9 RÉPONSES 9
RÉSOLU
Répondre
Message 1 sur 10
modelinEGJXB
147 Visites, 9 Réponses

Inventor : Mise à plat tôlerie un seul corps impossible

Bonjour à tous,



Je souhaiterais faire la mise à plat d'une pièce de tôlerie cependant j'ai ce message d'erreur : La topologie appartient à plus d'un pliage :




Pourtant ma pièce possède bien qu'un seul corps, et visuellement je pense qu'il est possible d'en réaliser une mise à plat. Les paramètres par défaut de la tôle sont également renseignés :




Merci d'avance pour vos réponses,



Bonne journée,



Mathieu



9 RÉPONSES 9
Message 2 sur 10
Fabian_perree
en réponse à: modelinEGJXB

Bonjour @modelinEGJXB,



Il nous faudrait le fichier, la version utilisée/SP.



Merci

Fabian Perrée
Giùp.fr | LinkedIn

Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.

EESignature



Cliquez ici pour accéder à toutes mes formations en ligne
Inventor 2022 : Modélisation et documentation de systèmes mécaniques
Message 3 sur 10
ThomasB44
en réponse à: modelinEGJXB

Salut @modelinEGJXB

Le message indique qu'Inventor n'arrive pas à déplier correctement ton modèle.

Sans la pièce pour t'aider, c'est difficile de répondre précisément.

Aussi, sur ta capture d'écran je vois que tu as utilisé des fonctions d'extrusion, au lieu d'utiliser la fonction ouverture du module de tôlerie. De plus, certaines de tes ouvertures sont justement localisées dans des plis.

Pour que les pliages et dépliages de ton modèle soient correctement calculés, il faut utiliser les fonctions de tôlerie uniquement, déplier et replier des plis si nécessaire, comme cela serait fait dans un processus réel.



Joins ta pièce ici et nous pourrons aider plus précisément 😉


Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 4 sur 10
modelinEGJXB
en réponse à: Fabian_perree

Merci pour vos retour, j'utilise Inventor 2024. Ci-joint la pièce.

Je vais remplacer mes fonctions d'extrusion dans ce cas !

J'essaie ça et je reviens vers vous, merci !

Message 5 sur 10
modelinEGJXB
en réponse à: ThomasB44

C'est bien les extrusions qui posent problème !

Et il s'agit uniquement des extrusions qui sont sur les plis (dans mon cas l'extrusion 14). Les autres ne dérangent pas

Quand je la désactive, je peux faire la mise à plat.

Je l'ai remplacé par la fonction ouverture de l'onglet tôlerie :






Merci pour la solution !

Bonne journée,

Mathieu

Message 6 sur 10
ThomasB44
en réponse à: modelinEGJXB

Si tu zoomes sur tes ouvertures dépliées, tu n'as pas de problème ?

Est ce réalisable ainsi en découpe laser ? Est ce qu'un laser va découper ta tôle de cette manière ?


Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 7 sur 10
modelinEGJXB
en réponse à: ThomasB44

Oui très juste, j'ai un léger chanfrein (ici en vert) irréalisable au laser :





En changeant l'esquisse j'obtient ce résultat qui est réalisable :




Or une fois la pièce pliée j'ai ceci, et j'aimerais ne pas avoir de pli sur l'ouverture, mais je n'ai pas la solution... :




Je trouve étonnant que l'on ne puisse pas faire d'ouverture en mise à plat pour ensuite l'avoir en version plié.

Peut-être que quelque chose m'échappe...





Message 8 sur 10
Fabian_perree
en réponse à: modelinEGJXB

Il est tout à fait possible de faire des ouvertures sur les mises à plat avec les bonnes commandes :














Il ne faut pas modifier la mise à plat en réalité



Fabian Perrée
Giùp.fr | LinkedIn

Ce post vous a été utile ? N'hésitez pas à aimer ce post.
Ce post a-t-il répondu à votre question ? Cliquez sur le bouton Accepter la solution.

EESignature



Cliquez ici pour accéder à toutes mes formations en ligne
Inventor 2022 : Modélisation et documentation de systèmes mécaniques
Message 9 sur 10
ThomasB44
en réponse à: modelinEGJXB

C'est bien cela que je voulais évoquer.

Mais c'est tout à fait réalisable.

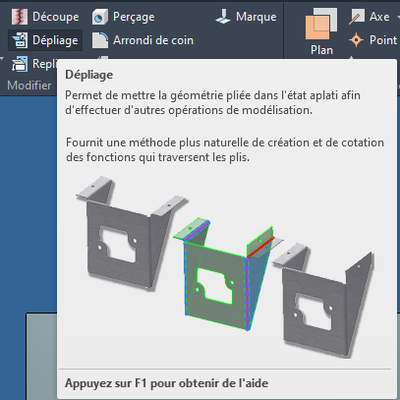

Il faut utiliser la fonction de dépliage sur le ou les plis concernés :


Puis réaliser ton ouverture selon les dimensions tu choisiras.

Et ensuite replier :



Thomas
Mechanical Designer / Inventor Professionnal 2023
Inventor Professional EESignature

Message 10 sur 10
modelinEGJXB
en réponse à: ThomasB44

En effet, cette fonction dépliage / repliage marche à merveille !




J'ai maintenant de belles ouvertures, réalisable en découpe laser et avec un plan en mise à plat !

C'est parfait, merci messieurs !

Bonne journée,



Mathieu
